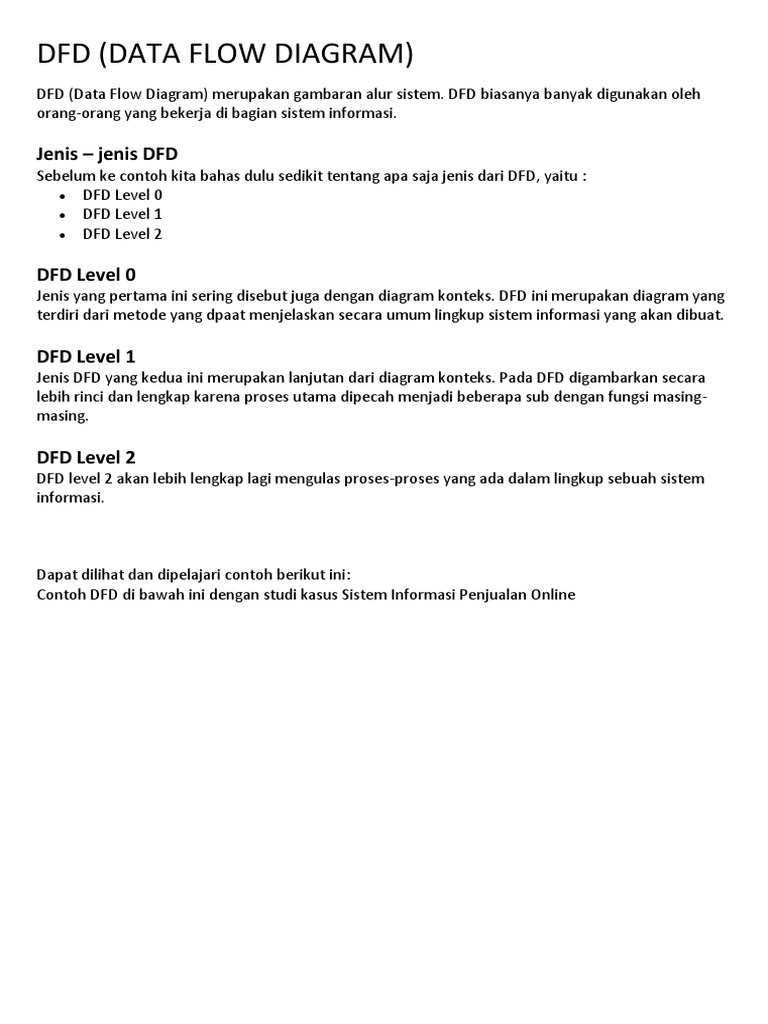

DFD (DATA FLOW DIAGRAM)

DFD (Data Flow Diagram) merupakan gambaran alur sistem. DFD biasanya banyak digunakan oleh
orang-orang yang bekerja di bagian sistem informasi.

Jenis – jenis DFD

Sebelum ke contoh kita bahas dulu sedikit tentang apa saja jenis dari DFD, yaitu :
• DFD Level 0
• DFD Level 1
• DFD Level 2

DFD Level 0
Jenis yang pertama ini sering disebut juga dengan diagram konteks. DFD ini merupakan diagram yang
terdiri dari metode yang dpaat menjelaskan secara umum lingkup sistem informasi yang akan dibuat.

DFD Level 1
Jenis DFD yang kedua ini merupakan lanjutan dari diagram konteks. Pada DFD digambarkan secara
lebih rinci dan lengkap karena proses utama dipecah menjadi beberapa sub dengan fungsi masing-
masing.

DFD Level 2
DFD level 2 akan lebih lengkap lagi mengulas proses-proses yang ada dalam lingkup sebuah sistem
informasi.

Dapat dilihat dan dipelajari contoh berikut ini:

Contoh DFD di bawah ini dengan studi kasus Sistem Informasi Penjualan Online
Penjelasan :
DFD di atas menjelaskan tentang beberapa proses :
• Pendataan produk
• Pemesanan
• Dan pembayaran
Penjelasan :
• Admin mendata produk
• Data tersebut akan dicek kelengkapannya oleh sistem informasi
• Jika sudah lengkap maka data akan disimpan pada database
• Setelah itu produk akan ditampilkan pada customer
Penjelasan :
• DFD di atas lebih merinci kegiatan proses pemesanan
• Pertama customer memilih produk yang akan dibeli
• Data produk diambil dari database
• Setelah produk dipilih, customer harus mengisi data pemesanan dan akan disimpan pada
database pemesanan
• Lalu admin akan mendapatkan laporan pemesanan
• Sedangkan customer akan mendapatkan nota total pesanan
Penjelasan :
• DFD ini menjelaskan tentang proess pembayaran
• Pertama, customer harus login dulu menggunakan id pemesanan dan password yang diperoleh
dari database pemesanan
• Lalu customer mengisi data konfirmasi pembayaran. Data tersebut akan disimpan pada
database pembayaran
• Admin akan menerima report pembayaran dan customer akan mendapatkan nota bukti
pembayaran
Penjelasan :
• Admin memasukan data produk dan sistem akan mengecek kelengkapannya
• Setelah itu data akan disimpan pada database produk
• Admin juga dapat melakukan update dan delete produk

TUGAS PRIBADI
Setelah mempelajari studi kasus di atas, maka sekarang cobalah Anda buat dan rancang DFD
mengenai Studi Kasus Sistem Informasi Perpustakaan.
DFD Level 0
DFD Level 1
DFD Level 2

NB:
1. Buat dalam bentuk file PDF.
2. Batas kumpul sampai hari Jumat (28 Januari 2022), lewat tanggal dianggap tidak mengumpulkan.
3. Kumpulkan via email rianz12junior@gmail.com
