LEMBAR KERJA SISWA
02
Disusun oleh : Tim MGMP TOI Kab. Trenggalek
Paket  3.13 Menentukan prosedur komisioning dan pengujian
Teknik Otomasi Industri
Keahlian system control dengan PLC
SK/ KD
 4.14 Melakukan komisioning dan pengujian pada sistem
Mapel Sistem Kontrol Terprogram
control dengan PLC
Kelas / SMS XII/ Ganjill
Nama Siswa
Materi Proyek Tandon Air
A. Tujuan
Setelah melakukan praktikum siswa dapat
1. Merencanakan sistem pengendali PLC Proyek Tandon Air.
2. Memasang sistem pengendali PLC Proyek Tandon Air.
3. Menguji sistem pengendali PLC Proyek Tandon Air.

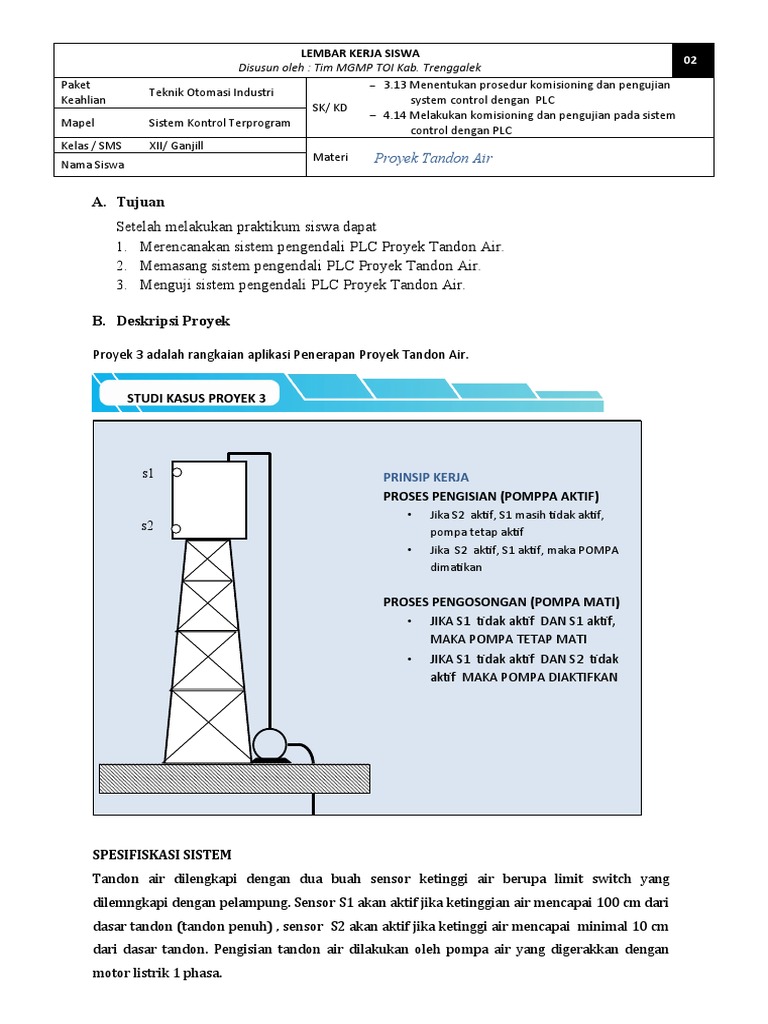

B. Deskripsi Proyek
Proyek 3 adalah rangkaian aplikasi Penerapan Proyek Tandon Air.
STUDI KASUS PROYEK 3
s1 PRINSIP KERJA
PROSES PENGISIAN (POMPPA AKTIF)
• Jika S2 aktif, S1 masih tidak aktif,
s2 pompa tetap aktif
• Jika S2 aktif, S1 aktif, maka POMPA
dimatikan
PROSES PENGOSONGAN (POMPA MATI)

• JIKA S1 tidak aktif DAN S1 aktif,
MAKA POMPA TETAP MATI
• JIKA S1 tidak aktif DAN S2 tidak
aktif MAKA POMPA DIAKTIFKAN
SPESIFISKASI SISTEM
Tandon air dilengkapi dengan dua buah sensor ketinggi air berupa limit switch yang
dilemngkapi dengan pelampung. Sensor S1 akan aktif jika ketinggian air mencapai 100 cm dari
dasar tandon (tandon penuh) , sensor S2 akan aktif jika ketinggi air mencapai minimal 10 cm
dari dasar tandon. Pengisian tandon air dilakukan oleh pompa air yang digerakkan dengan
motor listrik 1 phasa.
LEMBAR KERJA SISWA
02
SK/ KD
control dengan PLC
Nama Siswa
ALAT
1. Tang Kombinasi
2. Tang potong dan kupas
3. Obeng +/- kecil
4. Obeng +/- besar
5. Test Pen
6. AVO meter
7. Phashe Squence
BAHAN
1. PLC Omron CP1E
2. Komputer
3. Port USB PLC Omron CP1E
4. Push Button Hijau
5. Push Button Merah
6. Lampu Indikator
7. Kontaktor
8. Emergency
9. Kabel NYAF
KESELAMATAN KERJA
1. Berdo’a menurut agama dan kepercayaan masing-masing.
2. Gunakan pakaian yang standart untuk pembelajaran praktikum.
3. Pastikan meja kerja siap untuk digunakan untuk kegiatan praktikum.
4. Pastikan tangan dalam keadaan kering sebelum melakukan kegiatan praktikum.
5. Siapkan alat dan bahan sebelum memulai kegiatan praktikum.
6. Sebelum memulai kegiatan praktikum baca buku petunjuk penggunaan dan langkah-
langkah kegiatan praktikum secara seksama.
7. Pastikan sumber yang digunakan sesuai dengan kebutuhan komponen yang digunakan.
8. Hubungi instruktur / guru sebelum mencoba rangkaian.
LANGKAH KERJA
1. Identifikasi I/O yang dibutuhkan.
2. Buat tabel pengamatan sesuai dengan program yang dikerjakan.
3. Buat ladder diagram kendali pengaduk cairan sesuai dengan gambar kerja sebelumnya
pada komputer menggunakan software CX Programmer.
4. Lakukan pemasangan instalasi pada Panel.
5. Transfer data program ke PLC Omron dan lakukan percobaan pada program yang telah
dibuat.
6. Laporkan hasil percobaan pada pembimbing praktikum
LEMBAR KERJA SISWA
02
SK/ KD
control dengan PLC
Nama Siswa
TAGIHAN
Identifikasi praktikum yang telah dilakukan, meliputi :
1. Buat tabel pengalamatan I/O digunakan!
2. Buat ladder diagram menggunakan software CX Programmer!
3. Gambar wiring diagram!
4. Hasil uji coba praktikum!
5. Kesimpulan!
LEMBAR KERJA SISWA
02
SK/ KD
control dengan PLC
Nama Siswa
Lembar Kegiatan Siswa

1. Tabel Pengalamatan
Tipe PLC : Omron CP1E N……
Input Output
No. Komponen Alamat No. Komponen Alamat
1. 1.
2. 2.
3. 3.
4. 4.
2. Gambar Ladder Diagram

LEMBAR KERJA SISWA
02
SK/ KD
control dengan PLC
Nama Siswa
3. Wiring / Pengkabelan
LEMBAR KERJA SISWA
02
SK/ KD
control dengan PLC
Nama Siswa
4. Hasil Uji Coba Praktikum
5. Kesimpulan
LEMBAR KERJA SISWA
02
SK/ KD
control dengan PLC
Nama Siswa
Refleksi proyek!
1. Ceritakan apa saja yang sudah kalian pelajari pada pembelajaran hari ini! Tuliskan
hal-hal penting yang telah kalian peroleh setelah pembelajaran selesai!
......................................................................................................
...................................................................................................... ..................................
....................................................................
2. Tuliskan hambatan atau masalah yang kalian hadapi pada setiap langkah pengerjaan
proyek dan solusi pemecahan masalah yang sudah dilakukan!
Hambatan:
......................................................................................................
......................................................................................................
......................................................................................................
Solusi:
...................................................................................................... ..................................
.................................................................... ....................................................................
..................................
......................................................................................................
......................................................................................................
......................................................................................................
