    Ombudi

    Keylesstore

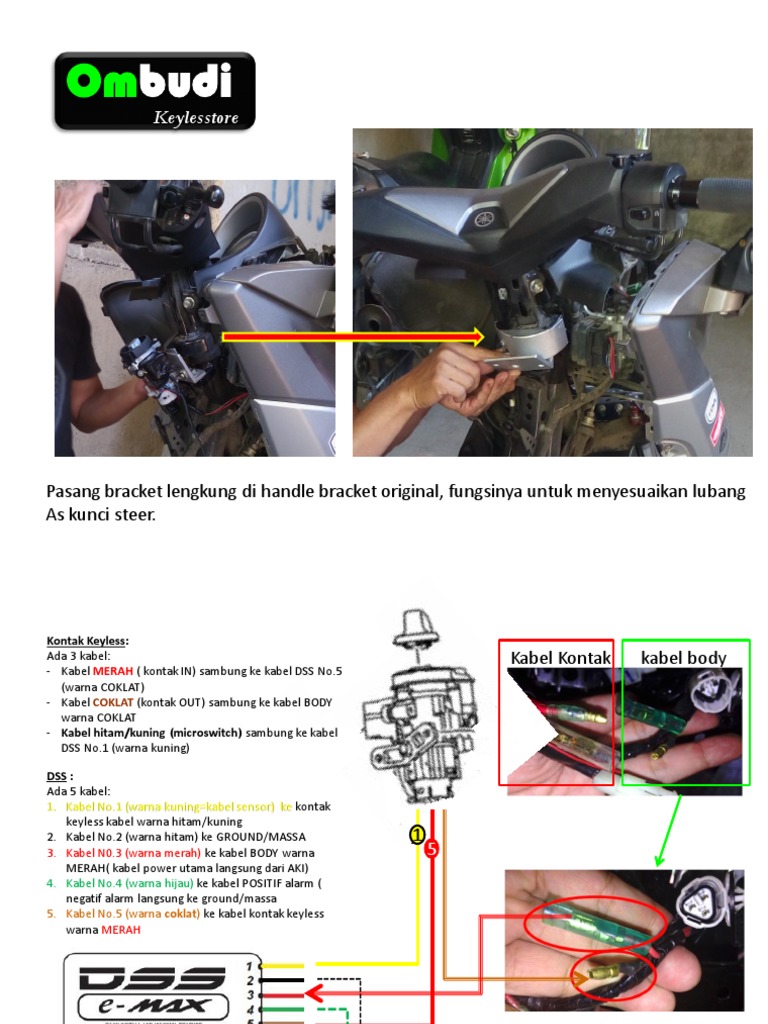

    Pasang bracket lengkung di handle bracket original, fungsinya untuk menyesuaikan lubang
    As kunci steer.
    Kontak Keyless:
    Ada 3 kabel: Kabel Kontak kabel body
    - Kabel MERAH ( kontak IN) sambung ke kabel DSS No.5
    (warna COKLAT)
    - Kabel COKLAT (kontak OUT) sambung ke kabel BODY
    warna COKLAT
    - Kabel hitam/kuning (microswitch) sambung ke kabel
    DSS No.1 (warna kuning)

    DSS :
    Ada 5 kabel:
    1. Kabel No.1 (warna kuning=kabel sensor) ke kontak
    keyless kabel warna hitam/kuning
    2. Kabel No.2 (warna hitam) ke GROUND/MASSA 11
    3. Kabel N0.3 (warna merah) ke kabel BODY warna 5
    MERAH( kabel power utama langsung dari AKI)
    4. Kabel No.4 (warna hijau) ke kabel POSITIF alarm (
    negatif alarm langsung ke ground/massa
    5. Kabel No.5 (warna coklat) ke kabel kontak keyless
    warna MERAH

    Ke Ground/Massa
    MENYALAKAN DAN MEMATIKAN KELISTRIKAN

    Proses menyalakan dan mematikan kelistrikan melalui knob kontak keyless, yaitu:

    Ombudi
    Tekan 1x = menyalakan kelistrikan Positif alarm
    Tekan 3x = mematikan mesin dan kelistrikan sepeda motor ( dengan proteksi )
    Tekan 5x = mematikan mesin dan kelistrikan sepeda motor ( tanpa proteksi / Silent mode )
    Tekan 6x = masuk ke dalam Mode Programming Keylesstore
    Tekan 8x = mematikan mesin dan masuk ke mode smart parking
