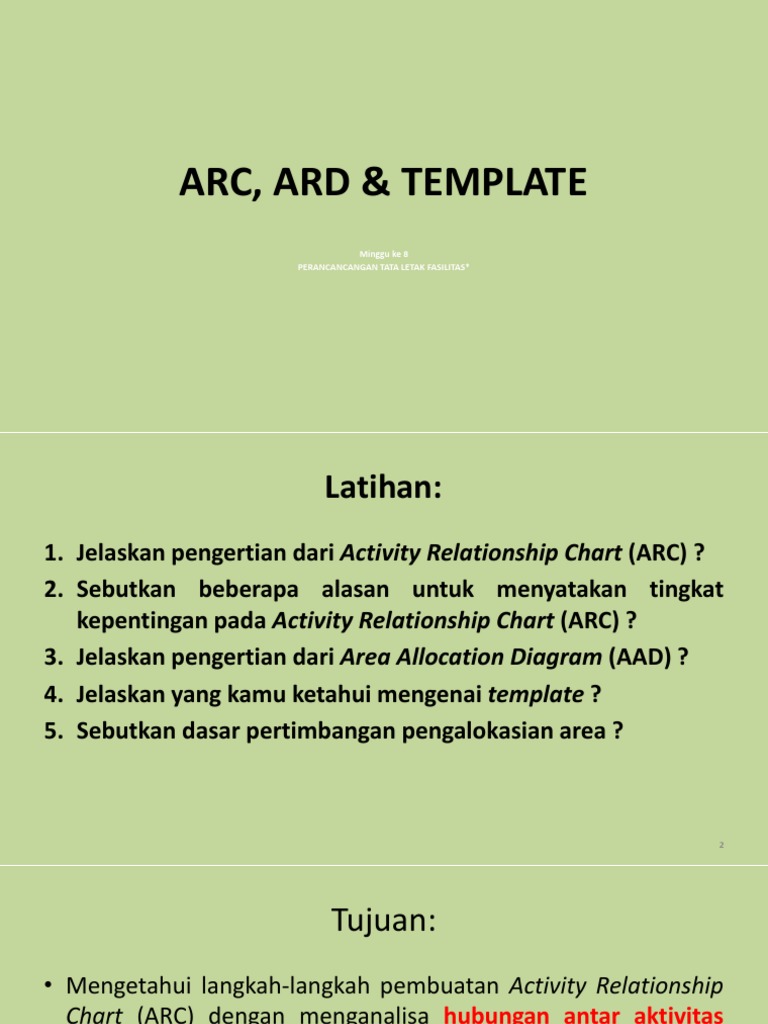

ARC, ARD & TEMPLATE

Minggu ke 8
PERANCANCANGAN TATA LETAK FASILITAS*
 Latihan:
1. Jelaskan pengertian dari Activity Relationship Chart (ARC) ?
2. Sebutkan beberapa alasan untuk menyatakan tingkat
kepentingan pada Activity Relationship Chart (ARC) ?
3. Jelaskan pengertian dari Area Allocation Diagram (AAD) ?
4. Jelaskan yang kamu ketahui mengenai template ?
5. Sebutkan dasar pertimbangan pengalokasian area ?

2
 Tujuan:
• Mengetahui langkah-langkah pembuatan Activity Relationship
Chart (ARC) dengan menganalisa hubungan antar aktivitas
yang ada.
• Mengetahui langkah-langkah pembuatan Area Allocation
Diagram (AAD).
• Membuat Template berdasarkan ARC dan AAD yang telah
dibuat sebelumnya.

3
 ACTIVITY RELATIONSHIP CHART
• Dalam industri pada umumnya terdapat sejumlah kegiatan
atau aktivitas yang menunjang jalannya suatu industry.
• Setiap kegiatan atau aktivitas tersebut saling berhubungan
(berinteraksi) antara satu dengan lainnya, dan yang paling
penting diketahui bahwa setiap kegiatan tersebut
membutuhkan tempat untuk melaksanakannya.
• Aktifitas atau kegiatan tersebut diatas dapat berupa aktivitas
produksi, administrasi, assembling, inventory, dll.

4
 ACTIVITY RELATIONSHIP CHART
• Teknik yang digunakan sebagai alat untuk menganalisa
hubungan antar aktifitas yang ada adalah Activity Relationship
Chart.

5
 TEKNIK ARC
Teknik penganalisaan menggunakan ARC dikemukakan oleh
Richard Muthe, adalah sebagai berikut :
1. Hubungan antar aktifitas ditunjukkan dengan tingkat
kepentingan hubungan antar aktifitas tersebut yang
dikonversikan dalam bentuk huruf dan warna:
No. TINGKAT KEPENTINGAN KODE WARNA
1 MUTLAK PENTING A MERAH
2 PENTING TERTENTU E KUNING
3 PENTING I HIJAU
4 BIASA O BIRU
5 TIDAK PENTING U PUTIH
6 TIDAK DIINGINKAN X COKLAT 6
 TEKNIK ARC
2. Alasan untuk menyatakan tingkat kepentingan dalam
penyusunan ARC
KODE ALASAN DESKRIPSI ALASAN
1 Menggunakan catatan secara bersamaan
2 Menggunakan tenaga kerja yang sama
3 Menggunakan area yang sama
4 Derajat kontak personil yang sering dilakukan
5 Derajat kontak kertas yang sering dilakukan
6 Urutan aliran kerja
7 Melakukan kerja yang sama
8 Menggunakan peralatan yang sama
9 Kemungkinan bau yang tidak sedap, rebut, kotor, dll 7
 CONTOH ARC
• Untuk mempermudah penganalisaan selanjutnya maka
hubungan antar aktivitas tersebut dibuat kedalam kertas kerja
(work sheet) yang dibuat sebagai berikut :

8
 WORK SHEET FOR ACTIVITY RELATIONSHIP CHART
NO. ACTIVITY DEGREE OF CLOSENESS
A E I O U X
1 Rec.& Shipp. 2 - 5 3, 4, 8 6, 7 -

2 Stock Room 1, 5 - - 3, 4, 8 6, 7 -

3 Tool Rom 4, 5 - - 1, 2 6, 7, 8 -

4 Maintenance 3, 5 - - 1, 2, 8 6, 7 -

5 Production 2, 3, 4 6, 7, 8 1 - - 4

6 Locker Room - 5 7 8 1, 2, 3 -

7 Food Service - 5 6 1,2,3 3, 8 6

8 Office - 5 - -

9
 AREA ALLOCATION DIAGRAM (AAD)

• Area Alocation Diagram merupakan lanjutan dari ARC.

• Dimana dalam ARC telah diketahui kesimpulan tingkat kepentingan
antar aktivitas dengan demikian berarti bahwa ada sebagian
aktivitas harus dekat dengan aktivitas yang lainnya dan ada juga
sebaliknya.
• Kedekatan tata letak aktivitas tersebut ditentukan dalam bentuk
Area Allocation Diagram.
• Area Allocation Diagram (AAD) adalah suatu gambaran dari tata
letak produksi yang sebenarnya dan memuat alokasi dari mesin
dan produksi, beserta storage, range cost, receiving, shipping,
dan lain-lain.
10
 AREA ALLOCATION DIAGRAM (AAD)

• Adapun dasar pertimbangan dalam prosedur pengaloaksian

area ini adalah sebagai berikut :

Aliran produksi, material, peralatan

ARC, informasi aliran, aliran personil, hubungan fisikal
Tempat yang dibutuhkan
ARD

11
 AREA ALOCATION DIAGRAM (AAD)

• Area Allocation Diagram (AAD) merupakan template secara

global, informasi yang dapat dilihat pada AAD hanya
pemanfaatan area pabrik dan perkantoran saja,

• sedangkan gambaran visualisasi secara lengkap dapat dilihat

pada template yang merupakan hasil akhir dari penganalisaan
dan perencanaan tata letak fasilitas dan pemindahan bahan.

12
 AREA ALOCATION DIAGRAM (AAD)

• AAD merupakan gambaran dari template untuk luas

bangunannya tanpa adanya aliran bahan dari seluruh
komponen yang digunakan dalam proses produksi.
• Pembuatan template harus disesuaikan pada AAD yang telah
dibuat.
• Salah satu tujuan dari pembuatan AAD ini adalah untuk
memberikan gambaran mengenai template yang akan dibuat,
selain itu untuk mengantisipasi kesalahan yang mungkin saja
terjadi dalam pembuatan template.

13
Contoh Gambar AAD

14
 TEMPLATE
• Template merupakan suatu gambaran yang telah jelas dari tata
letak pabrik yang akan dibuat dan merupakan gambaran detail dari
AAD yang telah dibuat.

• Informasi yang dapat dilihat pada Template :

Tata letak kantor dan peralatannya
Tata letak pelayanan yang ada di pabrik, misalnya jalan, kantin, sarana olah
raga, dan lain-lain.
Tata letak bagian produksi, misalnya receiving, pabrikasi, assembling,
shipping.
Aliran setiap material, mulai dari receiving sampai dengan shipping

15
 TEMPLATE
• Template yang dibuat akan memperlihatkan. Unsur-unsur
tersebut meliputi :
jumlah bangunan, fasilitassemua unsur-unsur yang terdapat dalam
pabrik,
jumlah mesin,
jumlah operator,
hingga seluruh aliran bahan atau komponen yang digunakan dalam
proses produksi.

16
 TEMPLATE
• Pembuatan template tidak dapat dilakukan dengan sesuka hati, semuanya
didasarkan pada analisa-analisa ataupun perhitungan yang telah dilakukan.
• Peletakkan bangunan ataupun ruangan juga didasarkan pada ARC.
• Tidak hanya itu, aliran bahan juga harus didasarkan pada peta proses
operasi.
• Peletakkan dari fasilitas yang adapun juga didasarkan pada analisa ARC.
Sehingga dalam pembuatan template tidak dapat dilakukan dengan cara
sesuka hati tanpa alasan apapun.
• Template digunakan sebagai acuan untuk pembuatan maket.
• Maket merupakan gambaran nyata dari template yang telah dibuat.

17
