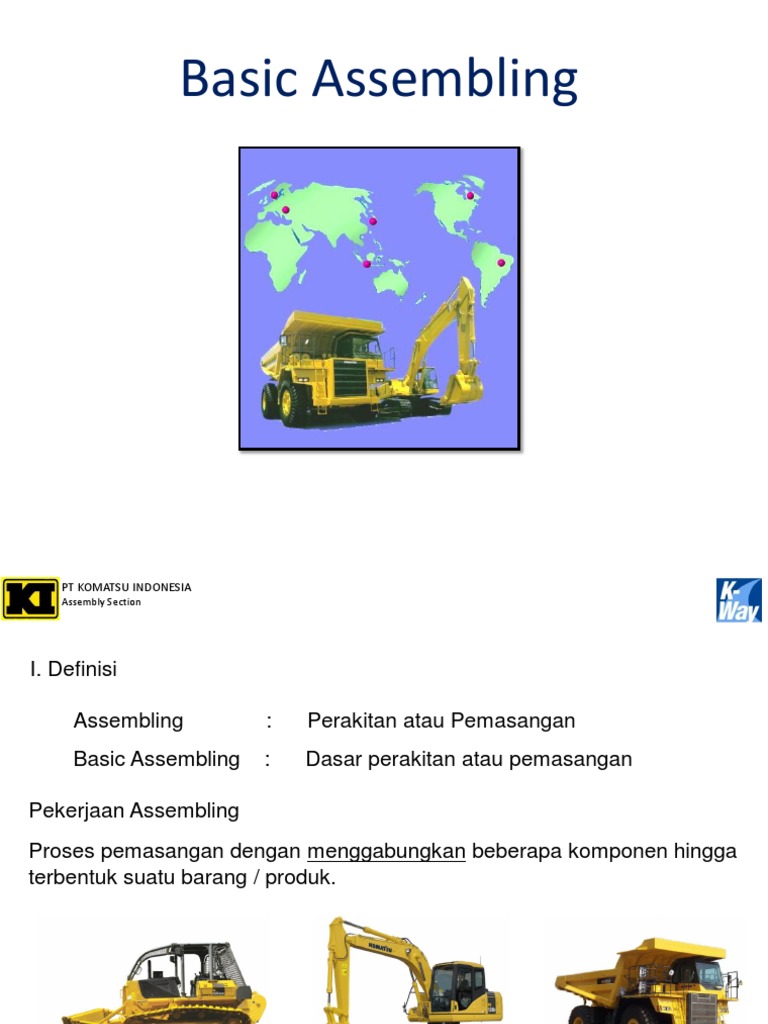

Basic Assembling

PT KOMATSU INDONESIA
Assembly Section

I. Definisi

Assembling : Perakitan atau Pemasangan

Basic Assembling : Dasar perakitan atau pemasangan

Pekerjaan Assembling
Proses pemasangan dengan menggabungkan beberapa komponen hingga
terbentuk suatu barang / produk.
 PT KOMATSU INDONESIA
Assembly Section

II. Jenis Pekerjaan Assembling

Pekerjaan Assembling terbagi 2 :

1. Pekerjaan Utama
Suatu posisi atau keadaan yang menambah nilai pada produk

2. Pekerjaan Tambahan
Pekerjaan-pekerjaan sebagai pendukung Pekerjaan Utama
PT KOMATSU INDONESIA
Assembly Section

PEKERJAAN UTAMA [Main Works]

Proses pekerjaan utama di assembling ada 4 :

1. Pengencangan
[Tightening] Semua pekerjaan pengencangan - Sementara
- Permanen

2. Pemasangan Semua pekerjaan pemasangan

[ Fitting]

3. Pengisian Fluida Semua komponen yang diisi Oli & Air

4. Pengukuran
Pekerjaan mengukur,meratakan, dan menyamakan gap
[Measurement]
 PT KOMATSU INDONESIA
Assembly Section

Contoh- Pengencangan dengan Double

Contoh- Pengencangan dengan Impact
Ring Wrench (Kunci Ring)

Contoh- Pengencangan dengan

Set Wrench atauTorq Wrench
PT KOMATSU INDONESIA
Assembly Section

Contoh- Pemasangan Oring pada Contoh- Pemasangan Petunjuk Fuel dan Oil
Tube Torq converter pada Dashboard

Contoh- Pemasangan Vessel pada Contoh- Pemasangan Kabel pada

Unit Dump truck hubungan kunci kontak (Dashboard)
PT KOMATSU INDONESIA
Assembly Section

Contoh- Pengisian Sub Tank Contoh- Pengisian Radiator

Contoh- Pengisian Oil Hydrolik

dan Oil transmisi
PT KOMATSU INDONESIA
Assembly Section

Contoh- Pengukuran pada pemasangan rod Contoh- Pengukuran pada Bolt

Contoh- Pengukuran pada pengencangan Bolt Contoh- Pengukuran pada pengencangan Bracket
PT KOMATSU INDONESIA
Assembly Section

PEKERJAAN TAMBAHAN [ Accessory Works ]

Transportasi Komponen ± 30 Kg atau lebih

[Transportation] [ termasuk pemindahan dengan Crane ]

- Komponen kecil
- Tool
Memindahkan
- Jalan ambil part
[Movement]
- Kembalikan Crane

Persiapan Pasang / Lepas Jig

[Preparation] Tool
 PT KOMATSU INDONESIA
Assembly Section

PEKERJAAN TAMBAHAN [ Accessory Works ]

Mengecheck Setelah selesai semua

[Check]

Mencatat Isi Check Sheet

[Recording]

Cuci & bersih - Semprot angin

[Washing & Cleaning] - Bersihkan komponen

Lain-lain Selain yang sudah tersebut diatas

[Others]
PT KOMATSU INDONESIA
Assembly Section

Pengenalan Tools dasar

Double Ring wrench digunakan untuk Double open wrench digunakan untuk
mengencangkan bolt & nut. mengencangkan bolt & nut.
Combination Plier Round Nose Plier Cutting Plier
Plier digunakan untuk memegang material, memotong atau membengkokkan material.

Gunakan Screwdriver / Obeng hanya

untuk mengencangkan &
Mengendorkan Screw
 PT KOMATSU INDONESIA
Assembly Section

Impact wrench berfungsi untuk Torque wrench (alat bantu pengencangan)

mempercepat pengencangan
atau membuka bolt dan nut.
Menggunakan Screwdriver / Obeng

Blade Screwdriver

Phillip Screwdriver

Gunakan Screwdriver / Obeng hanya untuk mengencangkan &

Mengendorkan Screw
 X X
Apabila penggunaan / pemilihan Apabila screwdriver digunakan
screwdriver tidak sesuai kebutuhan untuk mengungkit maka,
maka akan merusak lubang screw atau screwdriver akan patah atau

X
ujung screwdriver akan rusak/pecah. bengkok.

Gagang screwdriver rusak atau

pecah
PT KOMATSU INDONESIA
Assembly Section

Contoh-2 penggunaan Double end Wrench (Kunci

Pas)

Kunci pas digunakan untuk membantu

menahan nut hose saat pengencangan
hose hydraulic dengan menggunakan
Set Wrench

Kunci pas digunakan untuk

pengencangan nut pada tube proses
air rear brake chamber unit HD785-5

Kunci pas digunakan untuk

pengencangan nut pada nut proses air
rear brake chamber unit HD785-5
PT KOMATSU INDONESIA
Assembly Section

Double Ring Wrench (Kunci Pas)

Double open wrench digunakan untuk

mengencangkan bolt & nut.
PT KOMATSU INDONESIA
Assembly Section

Contoh-2 penggunaan impact

wrench
 PT KOMATSU INDONESIA
Assembly Section

Table Kekencangan bolt dengan menggunakan

Impact Wrench

A B

Type Impact UW6SH

Type Impact UW8SH

Type Impact UW10SH

Type Impact UW13SH

Type Impact UW220P

Reguler Impact Wrench

 PT KOMATSU INDONESIA
Assembly Section

Torque Wrench

SP 67N 19

Size = 19 mm

Kapasitas = 67 Newton

Spanner (alat bantu pengencangan)

 PT KOMATSU INDONESIA
Assembly Section

Table kekencangan

Contoh penggunaan Set wrench

Dengan torque pada hose dim = 19

Type SP38Nx19

Setting 2.5 kgm
