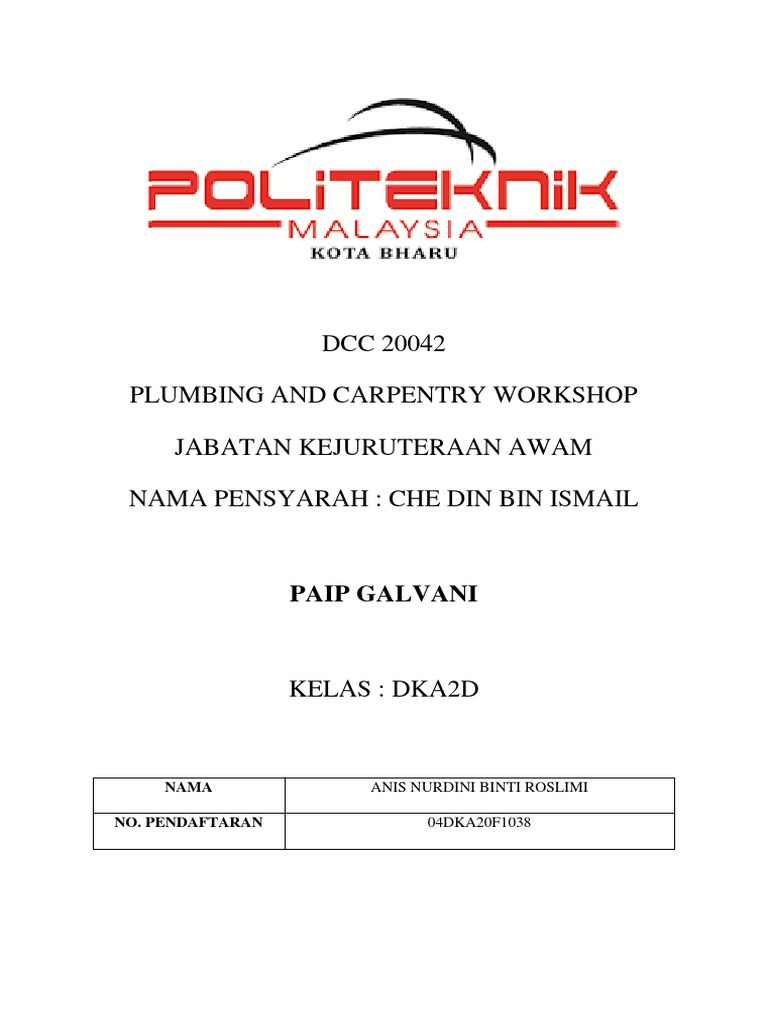

DCC 20042

PLUMBING AND CARPENTRY WORKSHOP

JABATAN KEJURUTERAAN AWAM

NAMA PENSYARAH : CHE DIN BIN ISMAIL

PAIP GALVANI

KELAS : DKA2D

NAMA ANIS NURDINI BINTI ROSLIMI

NO. PENDAFTARAN 04DKA20F1038

PENGENALAN

Penyambungan paip selalunya dipraktikan dengan menyambung batang paip secara lurus atas
menukar aras. Hal ini adalah disebabkan mengikut rekabentuk sesuatu bangunan ataupun
pembinaan jalan yang telah ditetapkan. Penyambungan paip ini selalunya dihasilkan dengan
menggunakan bahan daripada besi galvani, PVC dan poli. Selain itu, pelengkap yang
digunakan dalam pemasangan alat perpaipan adalah seperti pili, alat mandian hujan, kepala
pemercik air dan lain-lain. Setiap penyambungan paip yang dilakukan perlulah mengikut
jenis serta saiz bahan penyambungan paip. Kerja-kerja penyambungan hendaklah dilakukan
dengan teliti dan kemas untuk mengelak pembaziran air pada pembocoran setiap
penyambungan paip.
OBJEKTIF

1. Untuk menguji tekanan air terhadap paip yang telah disambungkan dengan bahan-
bahan pepasang.
2. Untuk memasang dan menyambungkan paip dengan mengikut langkah-langkah yang
betul seperti yang telah ditetapkan di dalam kertas kerja amali.
3. Menyediakan bahan dan peralatan yang betul untuk kerja-kerja pemasangan dan
penyambungan paip.
4. Menggunakan bahan dan peralatan untuk kerja-kerja pemasangan dan penyambungan
paip mengikut fungsi yang betul.
5. Mempraktikan kerja-kerja pemasangan dan penyambungan paip.
BAHAN DAN PERALATAN YANG DIGUNAKAN

Bahan yang digunakan dalam kerja amali ini adalah:-

1. HDPE PN10 paip poly 20mm

2. Paip G.I 20mm

3. Paip Koprum 20mm

4. Paip PVC 20mm

5. Poly Male Elbow 20mm

6. Poly Female Elbow 20mm

7. G.I Tee 20mm

8. G.I Hexagon Nipple 20mm

9. G.I Union 20mm

10. PVC PT Socket 20mm

11. PVC Valve Socket 20mm

12. Copper Fifing- CMI 20mm

13. Pipe plug 20mm

14. Brass stop cock 20mm

15. Thread seal tape

16. PVC solvent cement (gam PVC)

17. Kertas pasir halus

18. Kertas majung

Peralatan yang digunakan dalam kerja amali ini adalah:-

1. Steel tool box

2. Measuring tape

3. Steel ruler 1m
4. PVC and POLY pipe cutter

5. Tube pipe cutter

6. One wheel and double roller pipe cutter

7. Pipe wrench

8. Adjustable pipe wrench

9. Power threading machine

10. Poly pipe wrench

11. Flaring tool

LANGKAH-LANGKAH KERJA

KAEDAH 1 – MENGGUNAKAN ALAT PEMOTONG TIUB

1. Mengukur dan membuat pemotongan yang tepat adalah penting semasa memasang
paip galvani. Ketepatan dengan pemotongan tidak terlalu penting semasa
menanggalkan paip galvani lama.

2. Pilih untuk menggunakan alat pemotong tiub semasa memotong paip baru atau lama.
3. Putar pemotong tiub di sekitar paip. Pemotong tiub biasanya mempunyai dua
penggelek dan roda pemotong.

4. Pasang semula paip selepas memotong untuk menghilangkan burr. Apabila anda
memotong paip tergalvani dengan pemotong paip, burr keluli akan dibuat di pinggir
bahagian dalam paip.
KAEDAH 2 - MENGGUNAKAN GERGAJI SAW ATAU PENGGILING SUDUT

1. Pilih untuk menggunakan gergaji berulang atau penggiling sudut di tempat yang ketat.

2. Semasa memotong paip keluli dengan alat kuasa, penting untuk melindungi diri anda
dari bahaya. Pakai cermin mata keselamatan dan sarung tangan untuk melindungi diri
daripada pisau gergaji yang tergelincir atau tepi paip yang tajam.

3. Tandakan potongan anda di sekitar paip. Menandakan keseluruhan lilitan paip sangat
penting semasa menggunakan gergaji atau penggiling sudut untuk memotong paip
anda. Ini akan membolehkan anda menjaga pemotongan anda dengan lurus.
 4. Mulakan gergaji elektrik atau penggiling sebelum menyentuh paip.

KAEDAH 3 - MENGGUNAKAN HACKSAW

1. Pasangkan paip. Pastikan ia diikat ke bawah atau dipegang rapat sebelum dipotong
sehingga tidak goyang secara tidak terkawal ketika dipotong.

2. Jika anda memotong bahagian pendek dari hujung paip panjang, anda perlu
menyokong hujung yang lebih panjang semasa anda memotongnya.
3. Potong paip dengan gergaji besi.

4. Gunakan tekanan yang lembut dan biarkan alat ini berfungsi. Semasa memotong paip
tergalvani dengan gergaji atau penggiling, anda harus membiarkan alat ini berfungsi.

5. Failkan bahagian tepi. Setelah paip dipotong, anda perlu membersihkan potongannya.
Semasa memotong dengan gergaji besi anda akan meninggalkan banyak burr logam
pada paip. Singkirkan mereka dengan menggunakan fail logam di sekitar potongan,
pastikan untuk membersihkan lubang yang telah berkembang di pinggir bahagian
dalam potongan.
KESIMPULAN

Kesimpulannya, kerja-kerja pemasangan serta penyambungan paip hendaklah dilakukan

dengan tepat dan betul. Hal ini adalalah untuk mengelak kebocoran pada paip yang telah
dipasang. Secara umumnya, apabila berlakunya kebocoran pada paip, maka berlakunya
pembaziran air dan hasilnya akan menyebabkan jumlah bil air menjadi tinggi. Oleh sebab itu,
semasa penyambungan paip perlulah dilakukan dengan lebih berhati-hati serta kemas supaya
penyambungan dilakukan dengan lebih kemas dan ketat.
