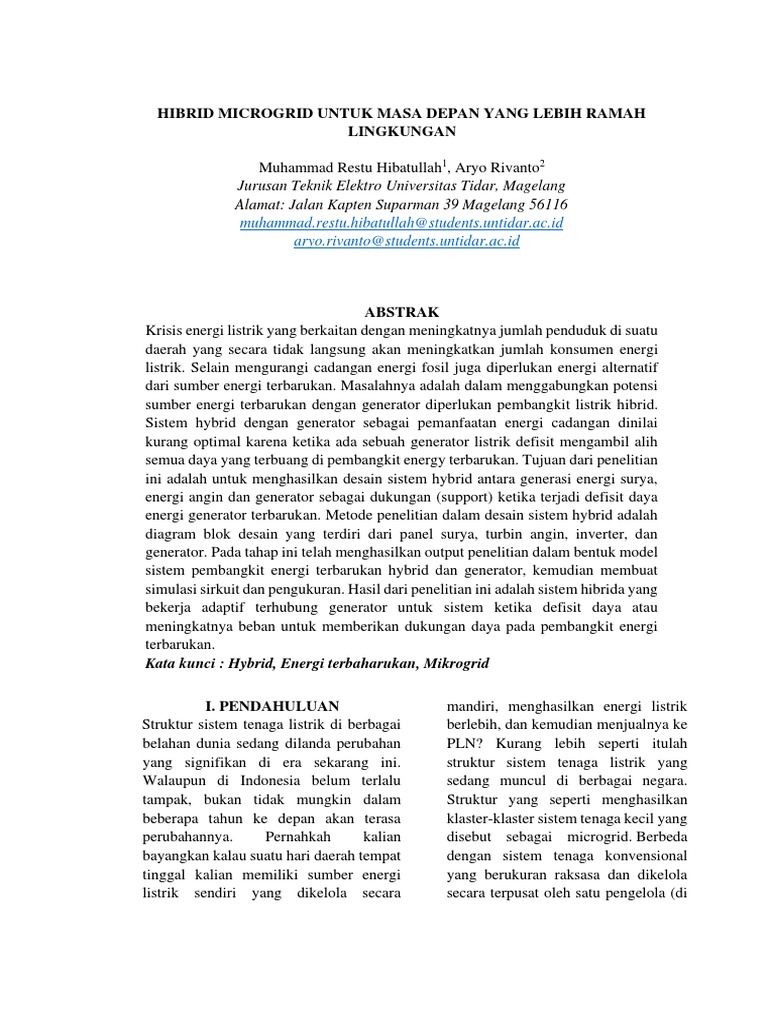

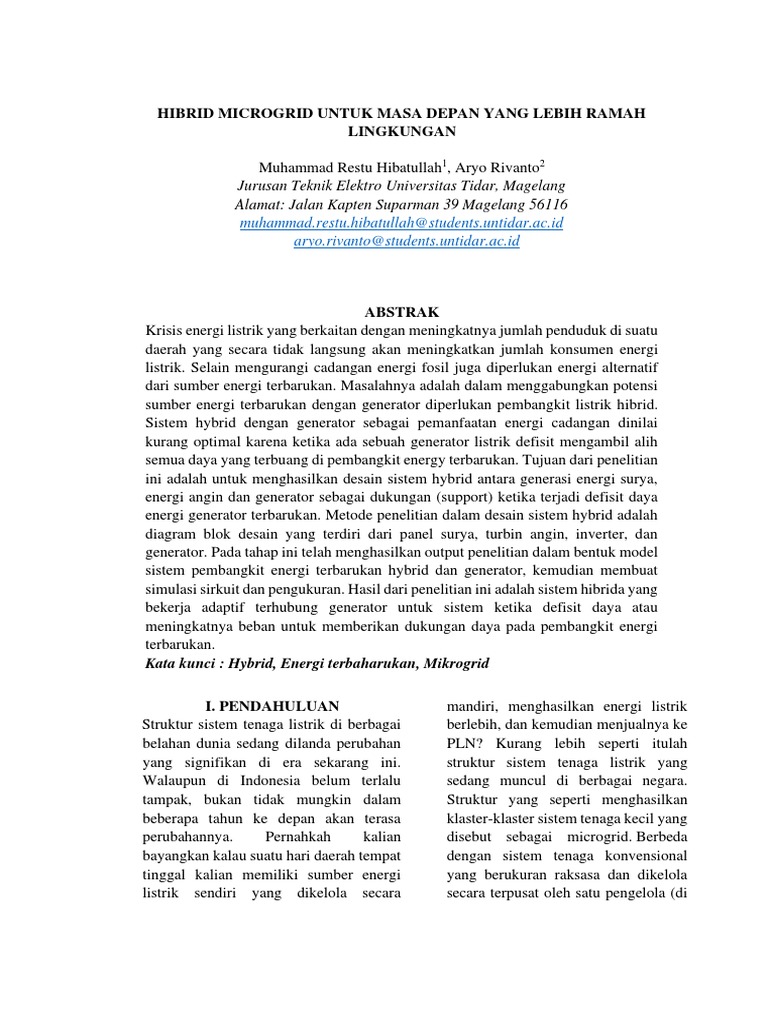

HIBRID MICROGRID UNTUK MASA DEPAN YANG LEBIH RAMAH

LINGKUNGAN

Muhammad Restu Hibatullah1, Aryo Rivanto2

Jurusan Teknik Elektro Universitas Tidar, Magelang
Alamat: Jalan Kapten Suparman 39 Magelang 56116
muhammad.restu.hibatullah@students.untidar.ac.id
aryo.rivanto@students.untidar.ac.id

ABSTRAK
Krisis energi listrik yang berkaitan dengan meningkatnya jumlah penduduk di suatu
daerah yang secara tidak langsung akan meningkatkan jumlah konsumen energi
listrik. Selain mengurangi cadangan energi fosil juga diperlukan energi alternatif
dari sumber energi terbarukan. Masalahnya adalah dalam menggabungkan potensi
sumber energi terbarukan dengan generator diperlukan pembangkit listrik hibrid.
Sistem hybrid dengan generator sebagai pemanfaatan energi cadangan dinilai
kurang optimal karena ketika ada sebuah generator listrik defisit mengambil alih
semua daya yang terbuang di pembangkit energy terbarukan. Tujuan dari penelitian
ini adalah untuk menghasilkan desain sistem hybrid antara generasi energi surya,
energi angin dan generator sebagai dukungan (support) ketika terjadi defisit daya
energi generator terbarukan. Metode penelitian dalam desain sistem hybrid adalah
diagram blok desain yang terdiri dari panel surya, turbin angin, inverter, dan
generator. Pada tahap ini telah menghasilkan output penelitian dalam bentuk model
sistem pembangkit energi terbarukan hybrid dan generator, kemudian membuat
simulasi sirkuit dan pengukuran. Hasil dari penelitian ini adalah sistem hibrida yang
bekerja adaptif terhubung generator untuk sistem ketika defisit daya atau
meningkatnya beban untuk memberikan dukungan daya pada pembangkit energi
terbarukan.
Kata kunci : Hybrid, Energi terbaharukan, Mikrogrid

I. PENDAHULUAN mandiri, menghasilkan energi listrik

Struktur sistem tenaga listrik di berbagai
belahan dunia sedang dilanda perubahan
yang signifikan di era sekarang ini.
Walaupun di Indonesia belum terlalu
tampak, bukan tidak mungkin dalam
beberapa tahun ke depan akan terasa
perubahannya. Pernahkah kalian
bayangkan kalau suatu hari daerah tempat
tinggal kalian memiliki sumber energi
listrik sendiri yang dikelola secara
berlebih, dan kemudian menjualnya ke
PLN? Kurang lebih seperti itulah
struktur sistem tenaga listrik yang
sedang muncul di berbagai negara.
Struktur yang seperti menghasilkan
klaster-klaster sistem tenaga kecil yang
disebut sebagai microgrid. Berbeda
dengan sistem tenaga konvensional
yang berukuran raksasa dan dikelola
secara terpusat oleh satu pengelola (di
Indonesia, fungsi ini dijalankan oleh
PLN), microgrid sifatnya terdistribusi dan
bisa menjangkau daerah-daerah terpencil
yang tidak terjamah grid utama.
Sistem pembangkit hibrid adalah suatu
sistem pembangkit yang menggunakan
lebih dari satu jenis energi primer untuk
satu beban yang sama. Tujuan utama
dikembangkan pembangkit hibrid adalah
untuk menjamin suplai energi primer pada
pembangkit sehingga produksi listrik juga
terjamin. Dari sisi lain dengan
menggunakan sistem hibrid ini maka
pembangkit juga akan lebih efisien dan
ekonomis [1]. Sistem pembangkit hibrid
yang terdiri dari beberapa jenis
pembangkit pada umumnya
menggunakan baterai sebagai
penyimpanan energi dan pengendali yang
mengoptimalkan pemakaian energi dari
masing-masing sumber dan baterai
disesuaikan dengan beban dan
ketersediaan energi dari sumber yang
digunakan [2].
Secara garis besar, terdapat perbedaan
paradigma antara sistem tenaga berbasis
pembangkit konvensional dengan sistem
tenaga “terdistribusi” ini. Sistem tenaga
konvensional dibangun berdasarkan
lokasi sumber energi. Dimana sumber
energi tersebut berada, di situlah
pembangkit dibangun dan dari situlah
dibangun saluran transmisi dan distribusi
yang sangat panjang untuk menjangkau
konsumen. Sayangnya, terkadang tidak
semua konsumen bisa terjangkau oleh
sistem ini, terutama konsumen di daerah
terpencil dengan
aksesibilitas terbatas. Hal inilah yang
menjadi perhatian di sistem tenaga
terdistribusi. Sistem tenaga
terdistribusi dibangun berdasarkan
lokasi beban atau konsumen. Dimana
konsumen berada, di situ atau di dekat
situlah sistem tenaga dibangun. Karena
kedekatan dengan konsumen ini,
saluran transmisi dan distribusi praktis
tidak diperlukan lagi.
Microgrid bukannya tanpa kelemahan
atau kekurangan. Namun, pada
kenyataannya pemanfaatan microgrid
terus bertambah dengan pesat dan
menjadi solusi yang efektif untuk
mengatasi kekurangan energi listrik di
berbagai wilayah. Salah satu faktor
pendorongnya adalah biaya investasi
pembangkit berbasis energi terbarukan
yang semakin turun. Hal ini karena
teknologi terkait, seperti teknologi
panel surya dan turbin angin, yang
telah memasuki fase dewasa sehingga
dimungkinkan produksi masal dalam
jumlah besar. Walaupun sumber energi
di microgrid tidak harus berupa energi
terbarukan, pertumbuhan pemanfaatan
energi terbarukan yang sangat pesat [3]
akan tetap menjadi penggerak utama
pertumbuhan microgrid di tahun-tahun
mendatang.
Contoh microgrid di dunia nyata
berada di PT ABB Power Grids
Indonesia, telah berhasil menerapkan
solusi microgrid pertama di Indonesia
untuk memastikan pasokan listrik yang
berkelanjutan untuk operasi
penambangan off-grid di fasilitas Indo
Tambangraya Megah (ITMG) yang
disebut Indominco Mandiri (IMM) di
Bontang, Kalimantan Timur.
Terbesar dari jenisnya di Indonesia,
microgrid ini memanfaatkan tenaga surya
untuk membantu mengurangi jejak
karbon ITMG, dan menjadi salah satu
tonggak penting dalam komitmen
perseroan untuk mengurangi emisi
karbon, sekaligus mengurangi biaya
operasional.[4].
II. MICROGRID
Microgrid merupakan sistem distribusi
skala kecil dengan gabungan macam-
macam sumber energi fosil dan energi
baru terbarukan yang memiliki sistem
interkoneksi beban yang terdiri dari
sumber energi terdistribusi yang meliputi
mikro turbin, fuel cells, PV dan lain
sebagainya dengan media penyimpanan
energi: flywheels, kapasitor dan baterai
serta beban yang fleksibel [5] [6] [7].
Gambar 1. Microgrid
DC Microgrid
Gambar 2. DC Microgrid
Sistem DC micro grid terdiri atas terminal
daya dan terminal slack. Kontrol pada
terminal slack secara aktif dapat
berpengaruh terhadap kinerja dinamis
sistem. Sebuah single slack pada model
sistem DC dapat dibentuk dengan
kontrol slack yang dimodelkan sebagai
impedans virtual dalam kawasan S.
Skema pemodelan menggunakan
metode impedans virtual diperlihatkan
pada Gbr. 4. Reg V(s) menyatakan
regulator tegangan loop terbuka dan
Reg I(s) menyatakan regulator arus
loop tertutup [8]
𝑅𝑒𝑔(𝑠) = 𝑅𝑒𝑔 𝑉(𝑠). 𝑅𝑒𝑔 𝐼(𝑠).
Fungsi alih regulator arus dapat
disederhanakan dan dimodelkan
sebagai proses tunda orde pertama.
1
𝑅𝑒𝑔 𝐼(𝑆) =
1+TcS
dengan Tc menyatakan pengaturan
siklus dan Reg V(s) adalah regulator
tegangan linier loop terbuka yang dapat
diimplementasikan dengan kontrol P,
kontrol P lead-lag, atau kontrol PI
III. METODE PENELITIAN
Penelitian dilakukan dengan
pengambilan data dan menganalisis
microgrid diambil dari berbagai
literatur dan data di pustaka. Pada
penelitian ini dimulai dengan
membuat desain rancangan awal
sistem hibrid berupa blok diagram
yang terdiri dari panel surya, turbin
angin, generator, beban, dan baterai.
Gambar 3. Blok diagram sistem hibrid pembangkit energi terbarukan maka
panel surya, turbin angin dan generator generator akan padam. Cara kerja
sistem ditunjukkan pada Tabel 1 dan 2.
Cara kerja sistem hibrid pada blok
IV. HASIL DAN PEMBAHASAN
diagram diatas adalah sebagai berikut :
4.1 Sistem Hibrid Generator Backup
Pembangkit energi terbarukan terdiri dari
Daya maksimum yang mampu
panel surya dan turbin angin, panel surya
dihasilkan panel surya 1000 W, turbin
berkapasitas 1 kW. Panel surya di atur
angin 1200 W dan generator 3520 W.
pada intensitas cahaya 300-1000 w/m2
Total daya hibrid yang dihasilkan
pada tegangan yang telah di stabilkan 120
sebesar 5720 W, generator digunakan
V, dan turbin angin berkapasitas 1,3 kW
sebagai backup apabila pembangkit
dengan kecepatan angin antara 3 – 4,2
energi terbarukan tidak mampu
m/s pada tegangan stabil 120 V, Kedua
menyuplai daya saat terjadi
pembangkit tersebut dihubungkan pada
penambahan beban.
bus kopel DC dengan perangkat full
bridge konverter yang berfungsi
menaikkan tegangan dari 120V menjadi
310 V. Tegangan DC keluaran dari full
bridge konverter 310 VDC kemudian
dirubah menjadi tegangan AC 220
VAC/50 Hz melalui inverter, hasil
tersebut merupakan proses konversi
sesuai dengan rumus konversi tegangan
DC-AC yaitu tegangan rata-rata yang Grafik 1 Efisiensi daya generator Vs
diperoleh dari√(1/2) VMax. Total daya energi terbarukan (%)
dari inverter 725 W - 2200 W berasal dari
panel surya dan turbin angin. Generator Komposisi masing-masing pembangkit
3,5 kW dan inverter terhubung pada bus sesuai dengan keadaan beban yang
kopel AC dimana beban-beban terhubung telah ditentukan seperti pada Grafik 2.
Terlihat bahwa pada saat beban naik
Beban-beban pada bus kopel AC diatas kemampuan pembangkit energi
bervariasi antara 660 W – 3520 W. surya dan angin generator mengambil
Pembangkit energi terbarukan akan alih keseluruhan beban, hal ini dapat
mensuplai daya ke beban sebesar dilihat dari persentase generator dalam
kemampuan dari penjumlahan dari panel mensubstitusikan daya sebesar 100%
surya dan turbin angin. Kemampuan dari saat terjadi defisit energi. Panel surya
pembangkit energi terbarukan di hanya mampu menyuplai daya lebih
pengaruhi oleh intensitas cahaya kecil dari kemampuan generator.
matahari pada panel surya dan kecepatan
angin pada turbin angin, selain itu dari
kapasitas daya baterai. Ketika daya beban
naik lebih besar dari kemampuan
pembangkit energi terbarukan (PB >
P¬ET) maka generator akan menyala.
Ketika daya beban lebih kecil dari daya

Grafik 2 Komposisi pembangkit dalam
suplai daya beban
4.2 Sistem hibrid generator support
Simulasi hasil rancangan sistem hibrid
yang terdiri dari sumber pembangkit
energi terbarukan 2200 W dan generator
3520 W ditunjukkan pada Gambar 4.12.
total daya yang dihasilkan dari sistem
hibrid ini sebesar sama dengan sistem
backup yaitu 5720 W. perbedaannya pada
daya yang dihasilkan generator pada saat
bekerja sebagai support energi primer.
Generator berfungsi sebagai support
energi atau suplai daya tambahan apabila
terjadi penambahan beban ketika daya
dari pembangkit energi terbarukan tidak
Grafik 3 Performa sistem hibrid
generator sebagai support
Grafik 4 Komposisi Pembangkit (%)
mampu mensuplai daya karena
terbatasnya kapasitas daya
pembangkit.
Gambar 4 Hasil simulasi penelitian
generator sebagai support.
Grafik 3 menunjukkan performa dari
sistem hibrid dengan generator sebagai
support, terlihat bahwa generator
bekerja mendukung pembangkit energi
terbarukan menambah daya yang
dibutuhkan beban sebesar 923 W pada
beban 2860 W, 712 W pada beban 2200
W dan 1320 W pada beban 2860 W.
sedangkan beban dari 0-2200 W di
suplai oleh energi terbarukan.
Dari Grafik 4 dapat dijelaskan pada
saat beban 0W semua pembangkit
tidak bekerja, ketika beban 2200 W
panel surya menyuplai daya 45%
dan turbin angin 55% sedangkan
generator 0%, pada beban 660 W
panel surya 58%, turbin angin 51%
generator 0%. Ketika beban 2860
W panel surya hanya menyuplai
28% ditambah dengan turbin angin
40% selebihnya dari generator
32%. Saat daya beban naik lagi
menjadi 3520 panel surya dan
turbin angin masing-masing
menyuplai daya 28% dan 34%
sedangkan generator 38%. Saat
beban
turun menjadi 1320 W panel surya
menyuplai daya 45% dan turbin
angin 86% sedangkan generator
off. Saat beban naik 2200 W panel
surya dan turbin angin menyuplai
daya 36% dan 31% sedangkan
sisanya dari generator 32%.
Kemudian daya beban naik menjadi
2860 W, panel surya 28%, turbin
angin 24% dan generator
menambah daya menjadi 38%. Dari
komposisi diatas menunjukkan
energi terbarukan berpartisipasi
sepenuhnya dalam hal penyuplaian
daya ke beban, sedangkan genset
berkontribusi menyuplai daya
tambahan pada saat energi
terbarukan mengalami defisit daya
saat terjadi kenaikan beban.Hal ini
karena generator digunakan
bersama-sama dengan pembangkit
energi terbarukan dalam melayani
beban. Generator menyuplai daya
tambahan untuk membantu energi
terbarukan ketika terjadi kenaikan
beban diluar batas kemampuan
pembangkit energi terbarukan,
sehingga kontinuitas suplai daya
beban tidak terganggu. Perbedaan
lainnya pada kapasitas generator
yang digunakan. Generator yang
digunakan pada sistem hibrid ini
lebih kecil dibandingkan dengan
sebelumnya, sehingga dapat
menghemat biaya generator. Selain
itu karena generator digunakan
hanya pada saat tertentu dengan
daya kecil, hanya memerlukan
bahan bakar yang sedikit, jadi
menghemat biaya untuk
operasional generator.
V. Simpulan
Berdasarkan hasil kerja dari
rancangan sistem hibrid dengan
pemanfaatan generator
sebagai daya tambahan (support)
energi pembangkit energi
terbarukan dan perhitungan
efisiensi dari sistem tersebut dapat
disimpulkan bahwa:
1. Persentase pemanfaatan energi
terbarukan naik dari 11,73%
menjadi 25,94%.
Pemanfaatan generator turun dari
24,50% menjadi 16,74% dengan
efisiensi
pemanfaatan pembangkit pada
kedua sistem 36,23%.
2. Performansi dari sistem ini yaitu
sistem hibrid ini bekerja adaptif
menghubungkan
generator ketika terjadi penambahan
beban atau defisit daya tanpa perlu
memutuskan daya dari panel surya
atau turbin angin, dan generator
akan
dipadamkan jika daya beban sesuai
dengan kemampuan daya
pembangkit energi
terbarukan, dengan demikian
pemanfaatan generator sebagai
support lebih efektif
dan efisien dibandingkan
pemanfaatan generator sebagai
backup
 VI. DAFTAR PUSTAKA Veneri, Ed., Cham, Switzerland: Springer,
2017
[1] International Energy Agency,
“Renewables 2019 – Analysis and forecast
to 2024,” 2019.
[2] L. Margoni, “Microgrid: Keeping
The Lights On,” Triton: A UC San Diego
Alumni Publication. [Online]. Available:
https://www.alumni.ucsd.edu/s/1170/emag
/emag-interior-2-
col.aspx?sid=1170&gid=1&pgid=4665.
[Accessed: 26-Nov-2020].
[3] Hongxing Yang, Lin Lu, Wei Zhou. A
novel optimization sizing for hybrid solar-
wind power generation. RERG Sciene
Dirrect, Elsevier. 2007
[4] M H Nehrir, C Wang, K Strunz, H Aki,
R Ramakumar, J Bing, Z. Miao, and Z.
Salameh. A Review of Hybrid
Renewable/Alternative Energy Systems for
Electric Power Generation: Configurations,
Control, and Applications. IEEE
Transactions On Sustainable Energy, VOL.
2, NO. 4, October 2011
[5] Trisnasari C.T. 2016. Pemodelan dan
Simulasi Sistem Proteksi
Microgrid. Jurnal Teknik ITS. Vol 5 No
2.48-52
[6] S Manalu, C.O.P. Marpaung.2019.
Techno Economic Analysis of a
Microgrid System to Increase Electricity
Acces in Rural Areas.
IJSGSET Transsactions on Smart Grid and
Sustainable Energy. Vol 3
No 2
[7] I.A. Medina, I A D Giriantari, I. W
Sukerayasa. 2018. Kajian dan
Evaluasi Sistem Suplai Energi Listrik
PLTS dan PLTB di Kampus
[8] D. Chen dan L. Xu, "AC and DC
Microgrid with Distributed Energy
Resources," dalam Technologies and
Applications for Smart Charging of
Electric and Plug-in Hybrid Vehicles, O.
