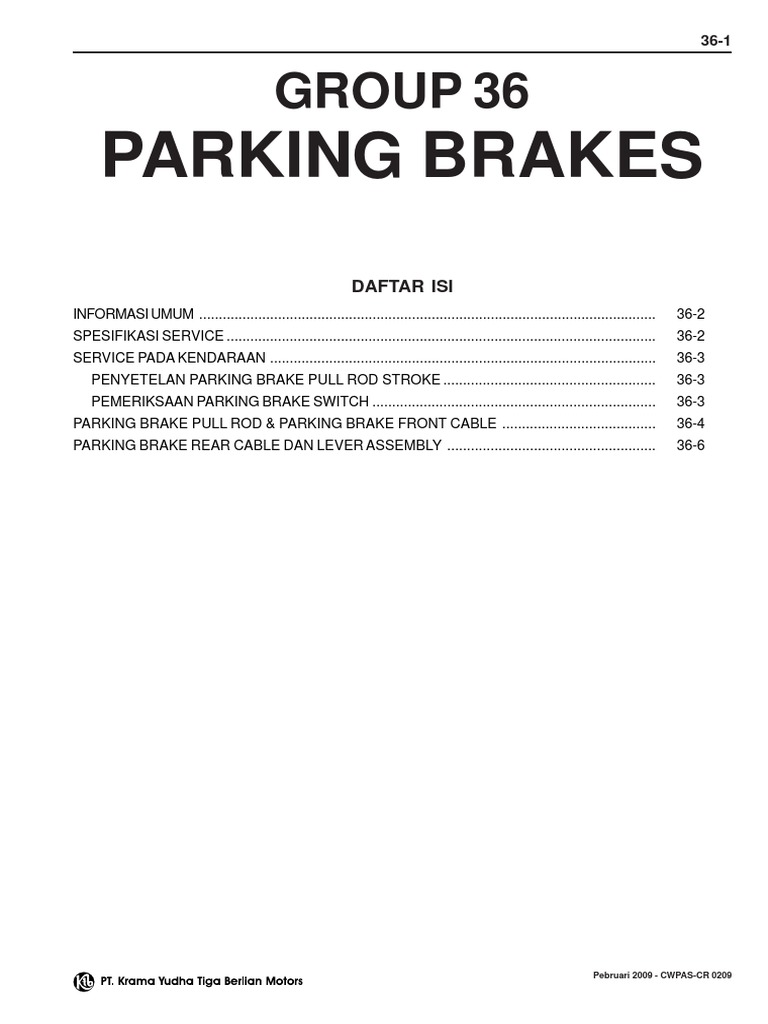

36-1

GROUP 36
PARKING BRAKES
DAFTAR ISI
INFORMASI UMUM .................................................................................................................... 36-2
SPESIFIKASI SERVICE ............................................................................................................. 36-2
SERVICE PADA KENDARAAN .................................................................................................. 36-3
PENYETELAN PARKING BRAKE PULL ROD STROKE ...................................................... 36-3
PEMERIKSAAN PARKING BRAKE SWITCH ........................................................................ 36-3
PARKING BRAKE PULL ROD & PARKING BRAKE FRONT CABLE ....................................... 36-4
PARKING BRAKE REAR CABLE DAN LEVER ASSEMBLY ..................................................... 36-6

Pebruari 2009 - CWPAS-CR 0209

36-2 PARKING BRAKES - INFORMASI UMUM / SPESIFIKASI SERVICE

INFORMASI UMUM
• Tipe parking brake adalah mechanical rear-wheel acting type, dan pengoperasiannya menggunakan parking brake
pull rod. <kendaraan dengan front bench seat>
• Tipe parking brake adalah mechanical rear-wheel acting type, dan pengoperasiannya menggunakan parking brake
lever. <kendaraan dengan front separate seat>

DIAGRAM KONSTRUKSI
<KENDARAAN DENGAN FRONT BENCH SEAT>

<4WD>

Parking brake cable

AC600234AB

<KENDARAAN DENGAN FRONT SEPARATE SEAT>

<2WD-2500-DOHC, 4WD>

Parking brake lever

Parking brake cable

AC500579 AE

SPESIFIKASI SERVICE
Item Nilai standar Limit
Parking brake pull rod stroke <Kendaraan dengan front bench seat> 11 - 13 notch -
Parking brake lever stroke < Kendaraan dengan front separate seat> 8 - 9 notch -

CWPAS-CR 0209- Pebruari 2009

 PARKING BRAKES - SERVICE PADA KENDARAAN 36-3

SERVICE PADA KENDARAAN

PENYETELAN PARKING BRAKE PULL ROD STROKE
<KENDARAAN DENGAN FRONT BENCH SEAT>
1. Tarik parking brake pull rod dengan tenaga sekitar 20 Kg dan
hitung banyaknya notch.
Nilai standar : 11 - 13 notch

AC505749AB

2. Jika parking brake pull rod stroke tidak sesuai nilai standar, setelah
Adjusting nut dengan cara sebagai berikut.
Equalizer (1) Kendurkan adjusting nut untuk memindahkan ke ujung cable
rod sehingga cable bebas.
Joint
(2) Tekan brake pedal beberapa kali sampai brake pedal tidak
berubah strokenya.
CATATAN
Menekan brake pedal beberapa kali akan menyetel shoe clearance
dengan benar.
90˚ (3) Setel dengan adjusting nut sehingga joint dan equalizer berada
AC505750 AB
vertikal seperti ditunjukkan pada gambar.
PERHATIAN
Jika parking brake pull rod stroke berada dibawah nilai standar
dan pengereman the braking is too firm, the rear brakes may
drag.
(4) Setelah menyetel parking brake pull rod stroke, angkat ujung
belakang kendaraan, dan kemudian bebaskan parking brake
dan putar roda belakang untuk memeriksa apakah rear brake
tidak macet.

PEMERIKSAAN PARKING BRAKE SWITCH

<KENDARAAN DENGAN FRONT BENCH SEAT>
1. Lepaskan lower panel assembly (Mengacu ke GROUP 52A, In-
strument Panel Assembly).
2. Periksa hubungan antara parking brake switch terminal dan switch
mounting nut.

Posisi Switch Kondisi yang standar

Ketika parking brake stick ditarik Ada hubungan (kurang dari 2
ohm)
Ketika parking brake stick Open circuit
dibebaskan

AC505761AB

Pebruari 2009 - CWPAS-CR 0209

36-4 PARKING BRAKES - PARKING BRAKE PULL ROD & PARKING BRAKE FRONT CABLE

PARKING BRAKE PULL ROD AND PARKING BRAKE FRONT CABLE

<KENDARAAN DENGAN FRONT BENCH SEAT>
PELEPASAN DAN PEMASANGAN
Pekerjaan sebelum pelepasan
• Pelepasan Lower Panel Assembly (Mengacu ke
GROUP 52A, Instrument Panel Assembly).
Pekerjaan setelah pemasangan
• Penyetelan Parking Brake Pull Rod Stroke.
• Pemasangan Lower Panel Assembly (Mengacu ke
GROUP 52A, Instrument Panel Assembly).

<R H drive vehicles> :Ratchet of parking brake pull rod and rod groove

11

1
7 9

3
4
6
10
2

5 AC600374 AB

Urutan pelepasan
1. Parking brake switch
2. Return spring
3. Parking brake front cable connection
<lever side>
4. Clip
5. Clip <2WD>
6. Clip
7. Pin
8. Pin
<<A>> 9. Parking brake front cable connection
<parking brake pull rod side>
10. Parking brake front cable assembly
11. Parking brake pull rod assembly

CWPAS-CR 0209- Pebruari 2009

 PARKING BRAKES - SERVICE PADA KENDARAAN 36-5

SERVICE POINT PELEPASAN

<<A>> PELEPASAN PARKING BRAKE FRONT CABLE DAN PARK-
ING BRAKE PULL ROD ASSEMBLY
Tarik parking brake pull rod ke posisi seperti ditunjukkan pada gambar.
Kemudian, pasang pin ke groove dan lepaskan parking brake front
cable.
Pin
Groove

Parking brake pull rod assembly

AC506381AB

Pebruari 2009 - CWPAS-CR 0209

36-6 PARKING BRAKES - PARKING BRAKE REAR CABLE DAN LEVER ASSEMBLY

PARKING BRAKE REAR CABLE DAN LEVER ASSEMBLY <KENDARAAN

DENGAN FRONT BENCH SEAT>
PELEPASAN DAN PEMASANGAN
Pekerjaan sebelum pelepasan
• Penyetelan Parking Brake Pull Rod Stroke.
AC506404

12

12
13
13 14

11

12

12
13 14
13

9 3 4 5 4
10 11
2 5
3
:Moving parts of lever assembly
7
6 8 1
AC600210 AB

Urutan pelepasan Urutan pelepasan

1. Return spring 9. Clevis pin
2. Parking brake front cable connection <lever 10. Lever assembly
side>
11. Brake drum
3. Adjusting nut
12. Parking brake rear cable connection <rear drum
4. Pin brake side>
5. Adjusting nut 13. Clip
6. Split pin 14. Parking brake rear cable assembly
7. Plain washer
8. Spacer

CWPAS-CR 0209- Pebruari 2009
