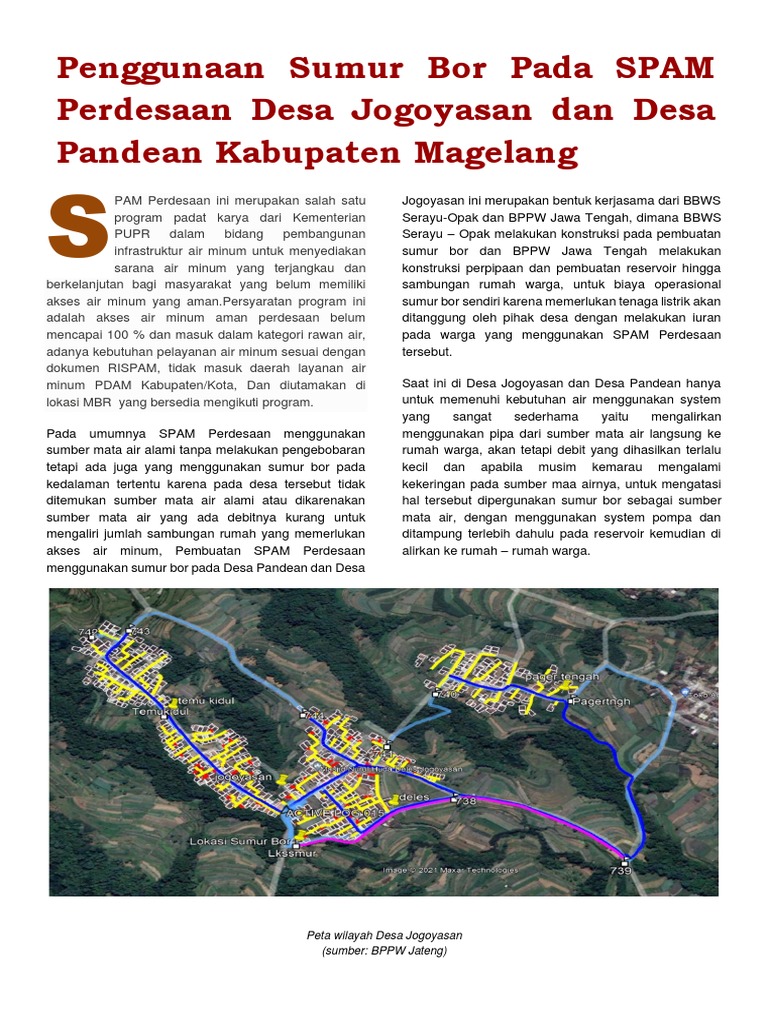

Penggunaan Sumur Bor Pada SPAM
Perdesaan Desa Jogoyasan dan Desa
Pandean Kabupaten Magelang
S
PAM Perdesaan ini merupakan salah satu
program padat karya dari Kementerian
PUPR dalam bidang pembangunan
infrastruktur air minum untuk menyediakan
sarana air minum yang terjangkau dan
berkelanjutan bagi masyarakat yang belum memiliki
akses air minum yang aman.Persyaratan program ini
adalah akses air minum aman perdesaan belum
mencapai 100 % dan masuk dalam kategori rawan air,
adanya kebutuhan pelayanan air minum sesuai dengan
dokumen RISPAM, tidak masuk daerah layanan air
minum PDAM Kabupaten/Kota, Dan diutamakan di
lokasi MBR yang bersedia mengikuti program.
Pada umumnya SPAM Perdesaan menggunakan
sumber mata air alami tanpa melakukan pengebobaran
tetapi ada juga yang menggunakan sumur bor pada
kedalaman tertentu karena pada desa tersebut tidak
ditemukan sumber mata air alami atau dikarenakan
sumber mata air yang ada debitnya kurang untuk
mengaliri jumlah sambungan rumah yang memerlukan
akses air minum, Pembuatan SPAM Perdesaan
menggunakan sumur bor pada Desa Pandean dan Desa
Peta wilayah Desa Jogoyasan
(sumber: BPPW Jateng)
Jogoyasan ini merupakan bentuk kerjasama dari BBWS
Serayu-Opak dan BPPW Jawa Tengah, dimana BBWS
Serayu – Opak melakukan konstruksi pada pembuatan
sumur bor dan BPPW Jawa Tengah melakukan
konstruksi perpipaan dan pembuatan reservoir hingga
sambungan rumah warga, untuk biaya operasional
sumur bor sendiri karena memerlukan tenaga listrik akan
ditanggung oleh pihak desa dengan melakukan iuran
pada warga yang menggunakan SPAM Perdesaan
tersebut.
Saat ini di Desa Jogoyasan dan Desa Pandean hanya
untuk memenuhi kebutuhan air menggunakan system
yang sangat sederhama yaitu mengalirkan
menggunakan pipa dari sumber mata air langsung ke
rumah warga, akan tetapi debit yang dihasilkan terlalu
kecil dan apabila musim kemarau mengalami
kekeringan pada sumber maa airnya, untuk mengatasi
hal tersebut dipergunakan sumur bor sebagai sumber
mata air, dengan menggunakan system pompa dan
ditampung terlebih dahulu pada reservoir kemudian di
alirkan ke rumah – rumah warga.
Perencanaan SPAM Perdesaan
Sumur Bor Desa Jogoyasan
(sumber:BPPW Jateng)
Desa Pandean dan Jogoyasan memiliki sumber air
berupa mata air sumur bor yang mempunyai potensi
head yang mencukupi namun tidak terdistribusi dengan
baik. Saat ini distribusi masih menggunakan teknologi
sederhana menggunakan selang - selang yang
langsung disalurkan ke rumah warga. Dengan
pertimbangan masalah diatas perlu adanya
pengembangan jaringan air bersih untuk memenuhi
kebutuhan domestik maupun non domestik yang
memenuhi persyaratan. Dalam kasus ini kami
mencoba untuk merencanakan pendistribusian air
bersih khususnya bagi masyarakat . Salah satunya
dengan merancang sebuah reservoar
berkapasitas besar untuk menyimpan air agar
pendistribusian secara terus menerus. Sistem
pendistribusian air menggunakan sistem gravitasi,
karena letak Dusun berada di elevasi lebih rendah
dibandingkan reservoir yang akan digunakan. Dalam
pelayanan air bersih kepada masyarakat, sistem
jaringan distribusi dari suatu kesatuan sistem
penyediaan air bersih merupakan bagian yang sangat
penting.Fungsi pokok dari jaringan pipa distribusi
adalah untuk menghantarkan air bersih keseluruh
penduduk desa dengan tetap memperha tikan faktor
kualitas, kuantitas, tekanan air , dan kontinyuitas
pelayanan (Linsley, R.K,1979). Diharapkan dalam
perencanaan ini akan membantu masyarakat lebih
mudah mendapatkan air bersih yang Layak dengan
sistem pendistribusian air yang merata kerumah –
rumah warga tanpa terkecuali dengan tekanan aliran
yang seragam .
Pada dasarnya ada 2 sistem jaringan distribusi yaitu
jaringan terbuka dan tertutup, dimana pemakaian
kedua sistem tersebut tergantung dari beberapa
factor, terutama kondisi lay out permukiman setempat
pada desa jogoyasan dan pandean menggunakan
sistem jaringan tertutup karena memiliki jalan akses
yang saling berhubungan.
yang

Peta wilayah Desa Pandean

(sumber: Google Earth)
Pada Desa Pandean jaringan pipa yang akan dibangun
sepanjang 2,5 Km dan jumlah sambungan rumah
sebanyak 250, Reservoar yang akan dibangun memiliki
kapasitas 20 M3, jaringan pipa yang digunakan
menggunakan pipa dengan jenis HDPE dan disambung
dengan metode Butt Welding, metode butt welding
adalah metode penyambungan pipa yang dapat
digunakan pada pipa dengan diameter mulai dari 63 mm
dengan ketebalan minimum 4,7 mm dengan SDR 13,6.
Tata cara penyambungannya sebagai berikut:
Pipa diklem pada alat penekan.
permukaan pipa harus dibersihkan dan
diratakan dengan pengetap.
Setelah alat pengetap dilepaskan, plat pemanas
dijepit di antara kedua permukaan pipa dengan
sedikit tekanan untuk beberapa detik.Kemudian
pelat pemanas dilepaskan.
Tekan kedua pipa dengan tekanan tertentu
sampai mendapatkan lebar yang dikehendaki
dari bagian yang menyatu. Hilangkan tekanan
untuk beberapa saat, setelah dingin klem dapat
dibuka
Penyambungan dengan metode butt welding
(sumber:BPPW Jateng)
Mesin Butt Welding
(sumber:BPPW Jateng)
Kemudian pada Desa Jogoyasan memiliki kapasitas
reservoir yang sama yaitu 20 M 3 dengan panjang pipa
1,8 Km dan jumlah sambungan rumah 154 SR,pada
desa jogoyasan dan pandean menggunakan sistem
sumur bor yang dipompa menuju reservoir dan akan
dialirkan kepada masyarakat dengan sistem gravitasi,
pembangunan sumur bor harus memperhitungkan
kapasitas pompa dan jarak antara pompa dengan
reservoir, kedalaman pompa pada Desa Jogoyasan
berada pada kedalaman 90 m sedangkan beda tinggi
dengan reservoir yaitu 16 meter dari titik lokasi pompa,
Pada desa Pandean kedalaman pompa 90 m dan bed
tinggi dengan reservoir sebesar 2 m dari titik sumur bor,
dengan memperhitungkan tekanan dan kapasitas
pompa maka aliran air dapat teralirkan menuju ke
reservoir, Pompa sumur bor yang dikerjakan sudah
terintegrasi dengan sistem otomatis dimana pompa
hanya akan menyala apabila terdeteksi kekurangan air
pada pompa reservoir dan akan mati secara otomatis
apabila air sudah penuh , sistem ini juga dapat
menghitung headloss yang terjadi sehingga dapat
membantu perencanaan pada SPAM Perdesaan di desa
Jogoyasan dan Pandean. Ada beberapa hal yang harus
diperhitngkan dalam pembuatan sumur bor yaitu :
• Kuantitas dipilih alternatif sumber air yang
kapasitasnya cukup memenuhi kebutuhan
• Kontinuitas debit, dipilih alternatif sumber air yang
debitnya kontinyu sepanjang tahun (misal untuk opsi
sumur gali ketersediaan air dimusim kemarau harus
menjadi perhatian)
• Kualitas, diutamakan sumber air yang kualitasnya
sesedikit mungkin memerlukan pengolahan/perbaikan
kualitas
• Jarak sumber air ke area yang akan dilayani tidak
terlalu jauh
• Elevasi, diutamakan ketinggian lokasi sumber air lebih
tinggi dari ketinggian lokasi area yang akan dilayani
sehingga air dapat mengalir secara gravitasi
• Trase/lintasan yang dilalui diutamakan trase yang
rata/tidak turun naik, sehingga pengaliran air tidak
terhambat (untuk perpipaan)
Pekerjaan Persiapan Lokasi Sumur Bor
Pada pembangunan lokasi sumur bor terdapat
beberapa hal yang harus diperhatikan ,yaitu antara lain:
a) Peletakan sumur dalam pada area/lokasi yang sudah
dipersiapkan (sudah dibebaskan) dan lakukan
pembersihan dan pematangan tanah untuk tumpuan
mesin bor
b) Pembuatan bak lumpur, bak control dan selokan
untuk sirkulasi lumpur bor
c) Tentukan sumber air/penyediaan air untuk keperluan
pengeboran (pengadukan lumpur bor untuk sirkulasi
pemboran)
d) Penanaman casing pengaman sedalam 1-2 m pada
posisi titik bor apabila formasi lapisan tanah paling atas
yang akan dibor merupakan lapisan formasi yang
mudah runtuh
Pembangunan Reservoir
Reservoir kapasitas 20 M3 Desa Pandean
(sumber: BPPW Jateng)
Yang dimaksud dengan reservoir adalah tempat
penampungan air bersih, pada sistem penyediaan air
bersih. Jenis – jenis reservoir dibagi menjadi dua yaitu
reservoir permukaan dan menara, pada SPAM
Perdesaan Kabupaten magelang yang berlokasi di desa
Sumber:
Cornelia, Rapinka. 2014. Perencanaan Sistem Penyediaan air Minum (SPAM)
Pedesaan Dusun IV Desa Sumberejo Kabupaten Tanggamus. Lampung. Politeknik
Negeri Lampung.
Joko,Tri. 2010. Perencanaan SPAM Unit Air Baku. Jakarta. BPSDM Kementerian PUPR.
Modul Perencanaan Jaringan Pipa Transmisi Dan Distribusi Air Minum. Jakarta. BPSDM
Kementerian PUPR
Jogoyasan dan Pandean menggunakan jenis menara,
Reservoir menara yaitu reservoir yang sebagian besar
atau seluruh bagiannya terletak di atas permukaan
tanah, dan menggunakan beton cor sebagai bahan
pembuatannya.
Reservoir dengan beton cor pertama kali dibuat tanpa
penutup, perkembangan selanjutnya digunkana
penutup. Kelebihan dari menggunakan beton cor adalah
kedap air dan tidak mudah bocor, kelemahannya yaitu
biaya konstruksi yang relatif tinggi dan pekerjaan yang
lebih lama, Perlengkapan yang diperlukan dalam
reservoir yaitu terdiri dari pipa inlet, pipa outlet, pipa
penguras, pipa udara, manhole, tangga untuk akses ke
atas reservoir, alat penunjuk muka air, pengukur debit
air, dan water meter pada pipa.
.
Gambar Pipa Inlet dan Pembuangan Reservoir
(sumber:Gambar 3D WOSUSOKAS)
Fungsi utama dari reservoir adalah untuk
menyeimbangkan antara debit produksi dan depit
pemakaian air. Seringkali untuk waktu yang bersamaan
debit produksi air bersih tidak dapat selalu sama
besarnya dengan debit pemakaian air. Pada saat jumlah
produksi air lebih besar dari jumlah pemakaian air maka
kelebihan air akan disimpan sementara pada reservoir,
dan digunkan kembali untuk memenuhi kekurangan air
pada saat jumlah produksi air lebih kecil dari pada
jumlah pemakaian air.
Penulis:
Rahadian Bagas Saputra , S.T.
Balai Prasarana Permukiman Wilayah
bagasaputraa@gmail.com
