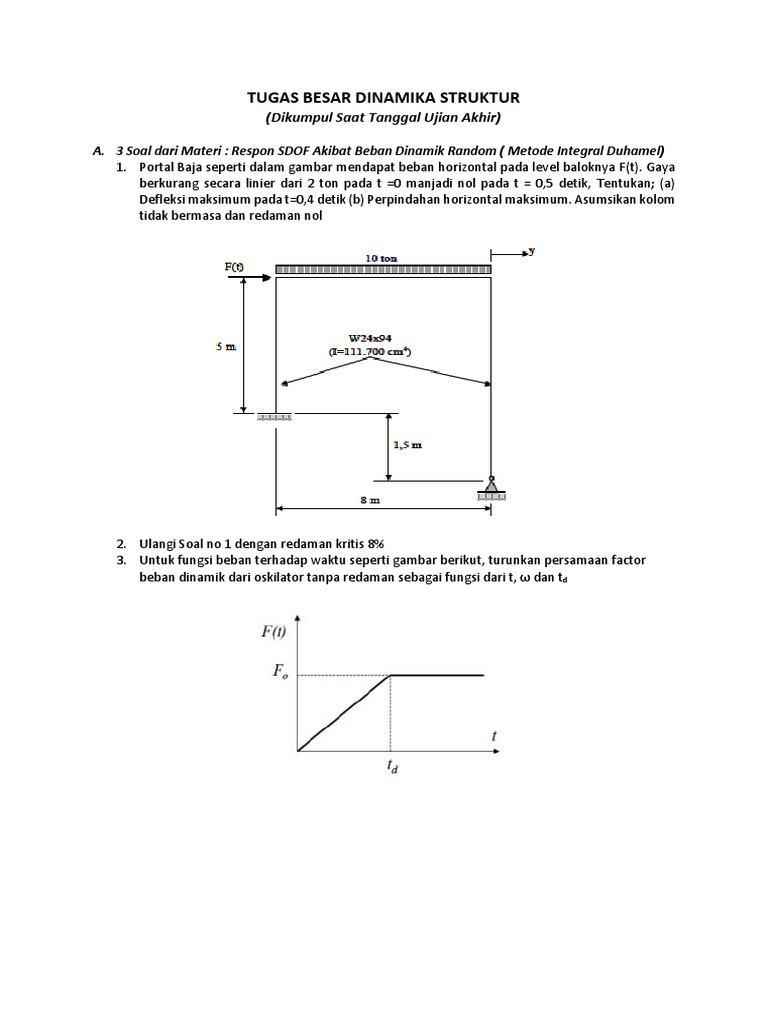

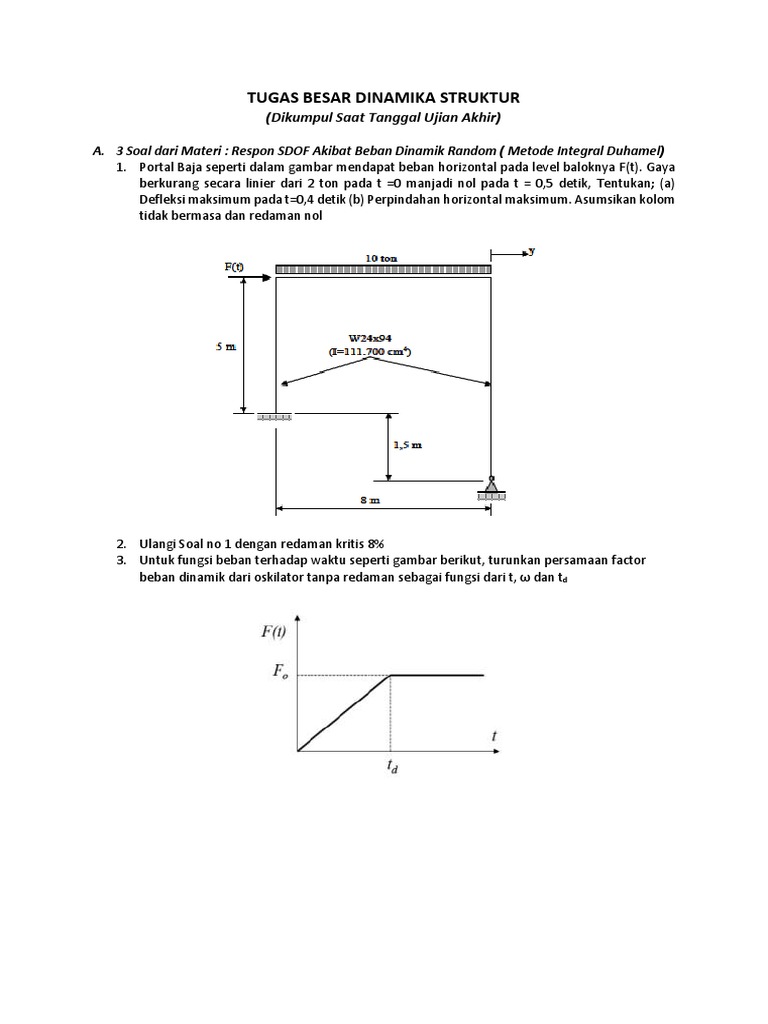

TUGAS BESAR DINAMIKA STRUKTUR

(Dikumpul Saat Tanggal Ujian Akhir)

A. 3 Soal dari Materi : Respon SDOF Akibat Beban Dinamik Random ( Metode Integral Duhamel)
1. Portal Baja seperti dalam gambar mendapat beban horizontal pada level baloknya F(t). Gaya
berkurang secara linier dari 2 ton pada t =0 manjadi nol pada t = 0,5 detik, Tentukan; (a)
Defleksi maksimum pada t=0,4 detik (b) Perpindahan horizontal maksimum. Asumsikan kolom
tidak bermasa dan redaman nol

2. Ulangi Soal no 1 dengan redaman kritis 8%

3. Untuk fungsi beban terhadap waktu seperti gambar berikut, turunkan persamaan factor
beban dinamik dari oskilator tanpa redaman sebagai fungsi dari t, ω dan td
B. 3 Soal dari Materi : Getaran Bebas dari Bangunan Geser MDOF

1. Untuk Bangunan penahan geser 3 lantai dengan ketingian setiap lantai, beban pada setiap
lantai dan beban dinamik luar F(t) seperti pada gambar. Berdasarkan data tersebut tentukan:
a. Matriks kekakuan lateral dari
struktur tersebut jika EI
=2.104kN .m2
b. Tuliskan persamaan
diferensial gerak dengan
menggunakan formulasi
kekakuan model bangunan
geser

2. Diketahui portal baja 2 lantai dengan berat

setiap lantai dan beban dinding seperti pada
gambar, jarak antara portal 5 m, tentukan :
a. Matriks masa [M] dan matriks kekakuan
lateral kolom [K]
b. Frekuensi struktur (ω1), (ω2) dan mode
shape (aij)
c. Mode shape yang telah dinormalisasi (φij)
dan Gambarkan mode shapenya.
d. Tunjukan hubungan ortogonalitas berlaku
berlaku
[Ф]𝑇 [𝑀][Ф] = [𝐼] untuk i=j
𝑇 2
[Ф] [𝐾][Ф] = [𝜔𝑖 ] untuk i=j
3. Konfigurasi sistem struktur portal bidang baja 3 (tiga) lantai seperti pada Gambar,
mempunyai dimensi balok WF250*125*12*17 dan kolom HB200*200*12*17.

Ditanya :

(a) Tunjukan frekwensinya seperti pada tabel

(b) Gambar Mode Shape, dan hitung (Φij)
(c) Lakukan Analisis frekwensi dan Mode Shape dengan SAP/ETAB, kemudian bandingkan
hasilnya dengan hasil cara (a) dan (b)
C. 3 Soal Dari Materi : Gerak Paksa dari Bangunan Geser MDOF Tanpa Redaman
1. Tentukan Respon Sebagai fungsi waktu untuk bangunan geser dua lantai pada gambar berikut,
jika gaya constant sebesar 4000 kg bekerja mendadak pada lantai kedua seperti pada gambar.
Jarak antara portal 5m

2. Ulangi Soal no 1 diatas, jia getaran terjadi pada pondasinya dalam bentuk percepatan
mendadak sebesar 0,5 g
3. Tentukan perpindahan maksimum pada taraf lantai dari bangunan geser pada gambar diatas
akibat beban segitiga berikut:

F2(t)

F1(t)
D. 3 Soal Materi : Gerak Dengan Memperhitungkan Redaman dari Bangunan Geser MDOF

1. Diketahui Matrik Kekakuan dan Massa dari struktur dengan dua derajat kebebasan adalah

[𝐾] = [ 400 −200 ]

−200 200
[𝑀] = [2 0]
0 1

Tentukan Matriks redaman untuk system ini dengan redaman kritis ragam pertama 20% dan
10% untuk ragam kedua (dengan Metode ke01

2. Ulangi soal no1 dengan menggunakan metode ke-2

3. Tentukan Frekwensi Alamai dan bentuk Ragam normal untuk bangunan geser dalam gambar
berikut. Kemudian tentukan matriks redaman system dengan rasio redaman 10 untuk semua
ragam
