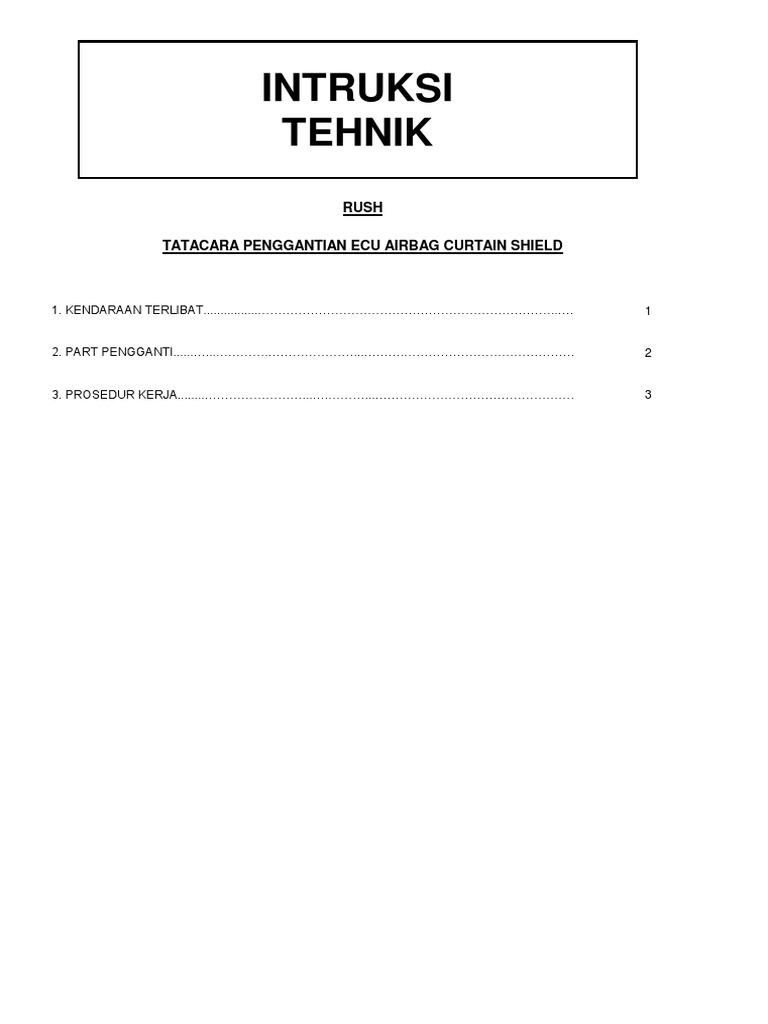

INTRUKSI

TEHNIK
RUSH

TATACARA PENGGANTIAN ECU AIRBAG CURTAIN SHIELD

1. KENDARAAN TERLIBAT................………………………………………………………………..…. 1

2. PART PENGGANTI......…...………….…………………...……….…………………………………… 2

3. PROSEDUR KERJA........……………………...….………...…………………………………………. 3
2. KENDARAAN TERLIBAT

3. PART PENGGANTI

[Nomor Part dan Nama Part yang harus dipesan ]

04009 - 111B0 ( Computer Assy, Air Bag Set )

* Nomor part yang tercetak pada label berbeda

dari nomor yang akan dipesan.
Nomor part yang tercetak (part lama) :
89170 - BZ350
4. Prosedur Kerja
Harap mengikuti cara mengganti / Pasang Airbag ECU di buku Repair Manual TOYOTA
(Interior Kendaraan - Sistem Pengaman Tambahan - Unit Sensor Airbag Tengah )
AWAS / PEMBERITAHUAN / PETUNJUK
Prosedur yang diperlukan (penyesuaian, kalibrasi, inisialisasi, atau pendaftaran) yang harus
dilakukan setelah penggantian ECU airbag ditunjukkan di bawah ini.

PROSEDUR
1 PENCEGAHAN

PERINGATAN:
Beberapa perbaikan mempengaruhi sistem SRS airbag. Baca
pemberitahuan pencegahan tentang sistem SRS airbag
sebelum melakukan perubahan/servis

2 LEPASKAN KABEL NEGATIF DARI TERMINAL BATERAI

PERINGATAN:
Tunggu setidaknya 90 detik setelah melepaskan kabel dari
terminal baterai negatif (-) untuk menonaktifkan SRS.

3 LEPAS NO 1 CONSOLE PANEL UPPER GARNISH

a. Tarik klip untuk melepas panel atas konsol No. 1

seperti yang ditunjukkan pada gambar

Lepas sesuai arah panah

4 LEPAS NO 2 CONSOLE PANEL UPPER GARNISH

Prosedurnya sama dengan garnis panel atas konsol No. 1.
5 LEPAS PANEL ATAS CONSOLE BELAKANG

a. Dengan menggunakan alat lepas A, tarik klip

untuk melepas panel atas konsol belakang seperti yang
ditunjukkan pada gambar.
b. Lepaskan konektor

Lepas sesuai arah panah

6 LEPAS TUTUP PANEL INSTRUMEN CLUSTER FINISH

a. Menggunakan obeng dengan ujungnya dibungkus

pelindung atau selotip, lepaskan penutup panel
instrumen cluster finish

Lindungi dengan selotip

7 LEPAS BOX CONSOLE BELAKANG SUB ASSEMBLY

a. Lepaskan baut.
b. Lepaskan guide dan claw untuk melepas
bagian belakang konsol box

Lepas sesuai arah panah

8 LEPAS SHIFT LEVER KNOB SUB ASSEMBLY (untuk transmisi manual)

9 LEPAS PANEL KONSOL DI DEPAN
a. Lepaskan 2 baut b. Lepaskan claw untuk melepas bagian depan
konsol panel atas seperti pada gambar

Lepas sesuai arah panah

10 LEPAS NO 1 PANEL INSTRUMEN BAWAH PENUTUP SUB-ASSEMBLY

a. Lepaskan 3 klip dan panel Instrumen No. 1 bawah

penutup sub - assembly

11 LEPAS NO.3 PANEL INSTRUMEN BAWAH PENUTUP SUB-ASSEMBLY

a. Prosedur yang sama seperti untuk panel instrumen penutup No. 1 bawah sub-assembly.
12 LEPAS ECU AIRBAG
a. Periksa apakah kunci kontak di posisi OFF
b. Periksa apakah kabel terminal baterai negatif (-) sudah dilepas
Peringatan
Tunggu setidaknya 90 detik setelah melepaskan kabel dari negatif (-)
terminal baterai untuk menonaktifkan SRS.
c. Lepaskan koneksi 2 konektor airbag dari unit ECU airbag.

PEMBERITAHUAN:
Saat memegang konektor airbag, berhati-hatilah
agar tidak merusak harness kabel airbag

d. Lepaskan 3 mur dan unit ECU airbag

13 GANTI KOMPUTER ASSY, AIRBAG DENGAN NO PART 04009 - 111B0

04009 - 111B0

14 PASANG AIRBAG ECU ASSEMBLY

a. Pasang unit ECU airbag dengan 3 mur.

Torsi: 8,4 N * m (86 kgf * cm, 74 in. * Lbf)

b. Pastikan ECU airbag tidak longgar.

c. Hubungkan 2 konektor airbag ke ecu airbag.

15 PASANG NO. 1 PANEL INSTRUMEN PENUTUP BAWAH SUB-ASSEMBLY

16 PASANG NO.3 PANEL INSTRUMEN BAWAH PENUTUP SUB-ASSEMBLY

a. Lakukan prosedur yang sama seperti untuk panel instrumen penutup No. 1 bawah sub-assembly.

17 PASANG FRONT CONSOLE PANEL UPPER

a. Pasang claw dan panduannya untuk

memasang bagian depan konsol panel atas seperti
yang ditunjukkan pada gambar.

b. Pasang 2 baut.
Torsi: 5,0 N * m (51 kgf * cm, 44 in. * Lbf)

Pasang sesuai arah panah

18 PASANG SHIFT LEVER KNOB SUB-ASSEMBLY (untuk Transmisi Manual)

19 PASANG BOX BELAKANG CONSOLE SUB-ASSEMBLY

a. Pasang claw dan panduannya untuk

memasang bagian belakang sub-assembly seperti
yang ditunjukkan pada gambar.
b. Pasang bautnya.
Torsi: 5,0 N * m (51 kgf * cm, 44 in. * Lbf)

Pasang sesuai arah panah

20 PASANG BOX CONSOLE BELAKANG SUB ASSEMBLY

a. Pasang pengait kuku cakar untuk memasang

instrumen penutup panel finish cluster.
21 PASANG CONSOLE BELAKANG PANEL ATAS

a. Hubungkan konektor.

b. Pasang klip untuk memasang konsol belakang atas

panel seperti yang ditunjukkan pada gambar.

Pasang sesuai arah panah

22 HUBUNGKAN KABEL NEGATIF KE TERMINAL BATERAI NEGATIF

a. Hubungkan kabel negatif ke terminal baterai negatif

(-) dan kencangkan mur seperti yang
ditunjukkan pada gambar.
Torsi: 6,4 N * m (65 kgf * cm, 57 in. * Lbf)

PERHATIAN:
Beberapa sistem perlu diinisialisasi setelah kabel
dihubungkan kembali.

23 LAKUKAN PEMERIKSAAN SISTEM DIAGNOSTIK

24 PERIKSA LAMPU PERINGATAN SRS AIRBAG

25 PASANG NO. 1 CONSOLE PANEL UPPER GARNISH

a. Pasang klip untuk memasang konsol No.1 di bagian

atas panel seperti yang ditunjukkan pada gambar.

Pasang sesuai arah panah

26 PASANG NO 2 CONSOLE PANEL UPPER GARNISH

a. Lakukan prosedurnya sama dengan garnis panel atas konsol No. 1.
