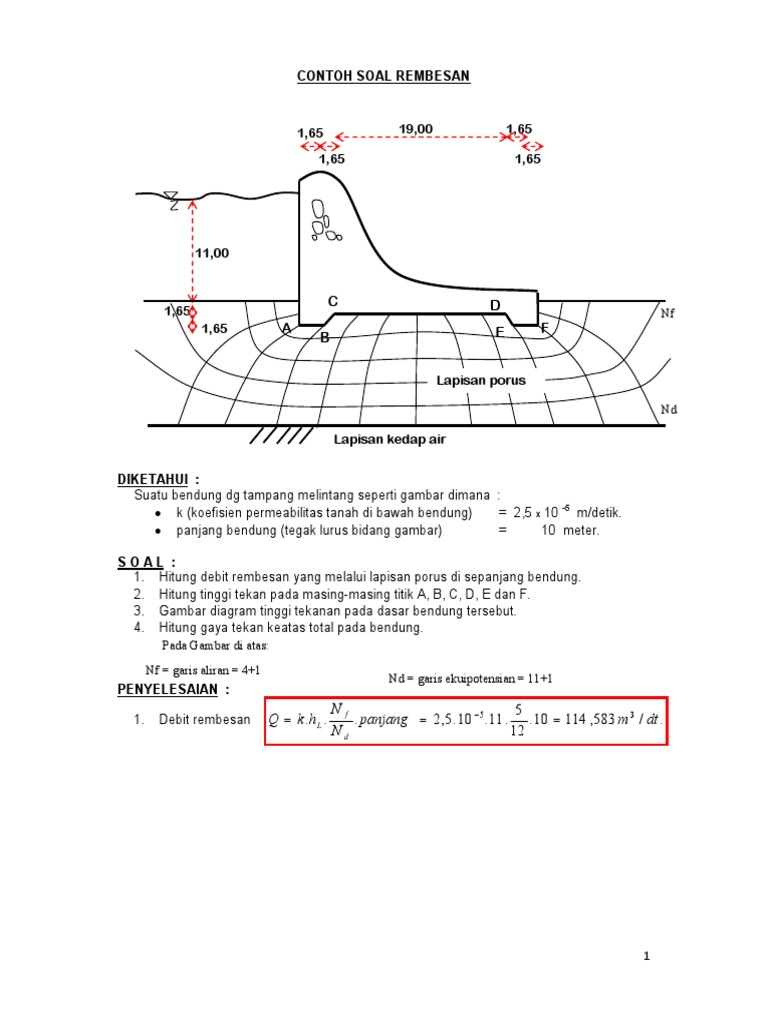

CONTOH SOAL REMBESAN

1,65 19,00 1,65

1,65 1,65

11,00

C D
1,65 Nf
1,65 A E F
B

Lapisan porus

Nd

Lapisan kedap air

DIKETAHUI :
Suatu bendung dg tampang melintang seperti gambar dimana :
 k (koefisien permeabilitas tanah di bawah bendung) = 2,5 x 10 -5 m/detik.
 panjang bendung (tegak lurus bidang gambar) = 10 meter.

SOAL :
1. Hitung debit rembesan yang melalui lapisan porus di sepanjang bendung.
2. Hitung tinggi tekan pada masing-masing titik A, B, C, D, E dan F.
3. Gambar diagram tinggi tekanan pada dasar bendung tersebut.
4. Hitung gaya tekan keatas total pada bendung.
Pada Gambar di atas:
Nf = garis aliran = 4+1
Nd = garis ekuipotensian = 11+1
PENYELESAIAN :
N 5
1. Debit rembesan Q  k .h L . f
. panjang  2 ,5 . 10  5. 11 . . 10  114 ,583 m 3 / dt .
Nd 12

1
2. Tinggi tekan pada masing-masing titik
.

Tinggi tempat Kehilangan tinggi hidrolis Tinggi tekan


Titik (z) (p = h. Nf/ Nd) (= z - p)
(meter) (meter) (meter)

A = 11 + 3,3 = 14,3 = 11 x (2/12) = 1,83 = 14,3 – 1,83 = 12,47


B = 11 + 3,3 = 14,3 = 11 x (3/12) = 2,75 = 14,3 – 2,75 = 11,55
C = 11 + 3,3 -1,65 = 12,65 = 11 x (3,5/12) = 3,21 = 12,65 – 3,21 = 9,44
D = 11 + 3,3 -1,65 = 12,65 = 11 x (8,5/12) = 7,79 = 12,65 – 7,79 = 4,86
E = 11 + 3,3 = 14,3 = 11 x (9/12) = 8,25 = 14,3 – 8,25 = 6,05
F = 11 + 3,3 = 14,3 = 11 x (10/12) = 9,17 = 14,3 – 9,17 = 5,13

3. Gambar diagram tinggi tekanan pada dasar bendung.

1,65 1,65
1,65 19,00 1,65

4,86
9,44 6,05
5,13

11,55
12,47

4. Gaya tekan keatas total pada bendung.

U = w x luas diagram tinggi tekan x panjang bendung


= 1 x[ {0,5 (11,47+10,55)1,65 + {0,5 (10,55+8,44)1,65+ {0,5
(8,44+3,86)19,00+ {0,5 x(3,86+5,05) x 1,65+ {0,5 x(5,05+4,13) x
1,65]x 10
= 1.738,8 ton.
