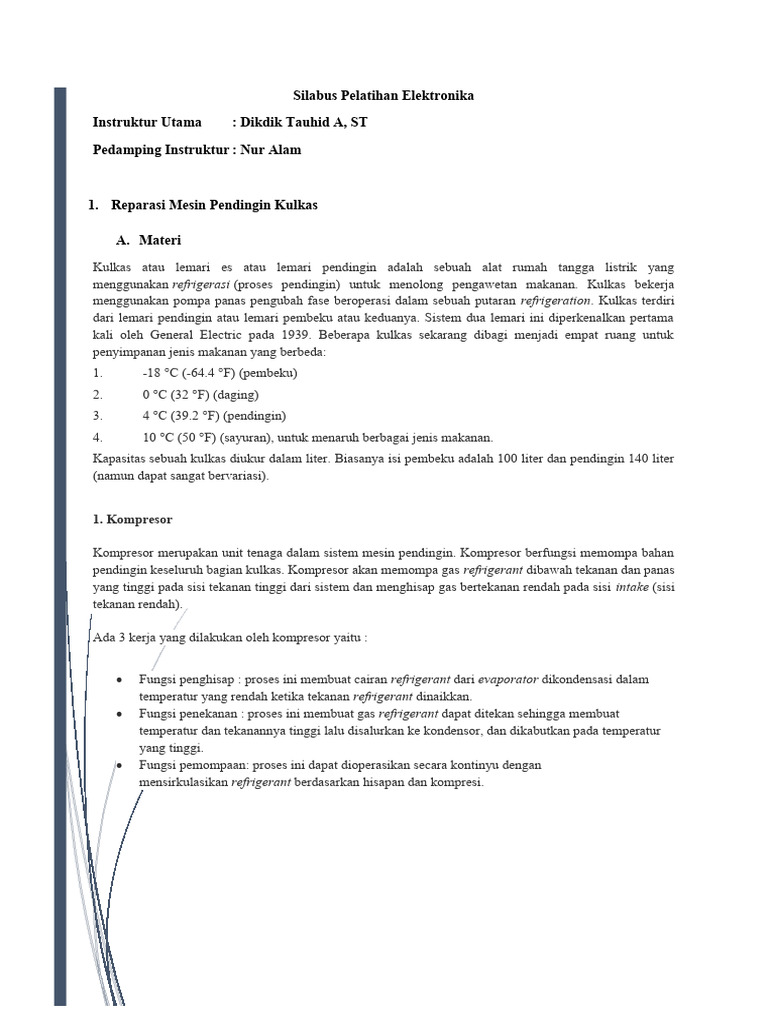

Silabus Pelatihan Elektronika

Instruktur Utama : Dikdik Tauhid A, ST

Pedamping Instruktur : Nur Alam

1. Reparasi Mesin Pendingin Kulkas

A. Materi

Kulkas atau lemari es atau lemari pendingin adalah sebuah alat rumah tangga listrik yang
menggunakan refrigerasi (proses pendingin) untuk menolong pengawetan makanan. Kulkas bekerja
menggunakan pompa panas pengubah fase beroperasi dalam sebuah putaran refrigeration. Kulkas terdiri
dari lemari pendingin atau lemari pembeku atau keduanya. Sistem dua lemari ini diperkenalkan pertama
kali oleh General Electric pada 1939. Beberapa kulkas sekarang dibagi menjadi empat ruang untuk
penyimpanan jenis makanan yang berbeda:
1. -18 °C (-64.4 °F) (pembeku)
2. 0 °C (32 °F) (daging)
3. 4 °C (39.2 °F) (pendingin)
4. 10 °C (50 °F) (sayuran), untuk menaruh berbagai jenis makanan.
Kapasitas sebuah kulkas diukur dalam liter. Biasanya isi pembeku adalah 100 liter dan pendingin 140 liter
(namun dapat sangat bervariasi).

1. Kompresor

Kompresor merupakan unit tenaga dalam sistem mesin pendingin. Kompresor berfungsi memompa bahan
pendingin keseluruh bagian kulkas. Kompresor akan memompa gas refrigerant dibawah tekanan dan panas
yang tinggi pada sisi tekanan tinggi dari sistem dan menghisap gas bertekanan rendah pada sisi intake (sisi
tekanan rendah).

Ada 3 kerja yang dilakukan oleh kompresor yaitu :

 Fungsi penghisap : proses ini membuat cairan refrigerant dari evaporator dikondensasi dalam
temperatur yang rendah ketika tekanan refrigerant dinaikkan.
 Fungsi penekanan : proses ini membuat gas refrigerant dapat ditekan sehingga membuat
temperatur dan tekanannya tinggi lalu disalurkan ke kondensor, dan dikabutkan pada temperatur
yang tinggi.
 Fungsi pemompaan: proses ini dapat dioperasikan secara kontinyu dengan
mensirkulasikan refrigerant berdasarkan hisapan dan kompresi.
Kompresor merupakan bagian terpenting di dalam kulkas. Apabila di analogikan dengan tubuh manusia,
kompresor sama dengan jantung yang berfungsi memompa darah ke seluruh tubuh. Begitu juga dengan
kompresor, berfungsi memompa bahan pendingin keseluruh bagian kulkas.

2. Kondensor

Kondensor berfungsi sebagai alat penukaran kalor, menurunkan temperatur refrigerant dari bentuk gas
menjadi cair. Kondensor di dalam sistem kulkas merupakan alat yang digunakan untuk merubah
gas refrigrant bertekanan tinggi menjadi cairan. Alat tersebut melakukan cara ini dengan menghilangkan
panas dari refrigerant ke temperatur atmosfir. Kondensor terdiri dari coil dan fan yang berfungsi
mendinginkan refrigerant ketika udara tertiup diantaranya. Sejumlah kalor yang terdapat
pada refrigerant dilepaskan ke udara bebas dengan bantuan kipas (fan motor). Kondensor ditempatkan
didepan radiator yang pendinginanya dijamin oleh kipas. Untuk refrigrant jenis R-134a menggunakan
kondensor jenis parallel flow untuk memperbaiki efek pendinginan udara. Dengan cara itu maka efek
pendinginan udara dapat diperbaiki sekitar 15% sampai 20%. Agar proses pelepasan kalor bisa lebih
cepat, pipa kondensor didesain berliku dan dilengkapi dengan sirip. Untuk itu, pembersihan sirip-sirip pipa
kondensor sangat penting agar perpindahan kalor refrigran tidak terganggu. Jika sirip-sirip kondensor
dibiarkan dalam kondisi kotor, akan mengakibatkan mesin pendingin menjadi kurang dingin.

3. Filter (Receiver Drier)

Receiver drier merupakan tabung penyimpan refrigerant cair, dan ia juga berisikan fiber
dan desiccant (bahan pengering) untuk menyaring benda-benda asing dan uap air dari sirkulasi refrigerant.
Filter / Reciever drier mempunyai 3 fungsi ,yaitu menyimpan refrigerant, menyaring benda-benda asing
dan uap air dengan desiccant dan filter agar tidak bersirkulasi pada sistem mesin pendingin, dan
memisahkan gelembung gas dengan cairan refrigrant sebelum dimasukkan ke katup ekspans Receiver
drier menerima cairan refrigerant bertekanan tinggi dari kondensor dan disalurkan ke katup ekspansi
(katup ekspansi). Receiver drier terdiri dari main body filter, desiccant, pipe, dan side glass.
Cairan refrigerant dialirkan ke dalam pipa untuk disalurkan ke katup ekspansi melalui outlet pipe yang
ditempatkan pada bagian bawah main body setelah tersaringnya uap air dan benda asing oleh filter
dan desiccant.

4. Evaporator

Zat pendingin cair dari receiver drier dan kondensor harus dirubah kembali menjadi gas dalam evaporator,
dengan demikian evaporator harus menyerap panas, agar penyerapan panas ini dapat berlangsung dengan
sempurna, pipa–pipa evaporator juga diperluas permukaannya dengan memberi kisi–kisi (elemen) dan
kipas listrik (blower), supaya udara dingin juga dapat dihembus ke dalam ruangan.

Rumah evaporator bagian bawah dibuat saluran/pipa untuk keluarnya air yang mengumpul
disekitar evaporator akibat udara yang lembab. Air ini juga akan membersihkan kotoran–kotoran yang
menempel pada kisi–kisi evaporator, karena kotoran itu akan turun bersama air. Evaporator di buat dari
bahan logam anti karat, yaitu tembaga dan almunium.

5. Thermostat

Jika suhu pengabutan refrigrant menurun dibawah 0°C maka akan terbentuk pembekuan (frost) pada fan
evaporator dan hal ini menyebabkan menurunya aliran udara serta kapasitas pendinginan menurun.. Untuk
mencegah seperti pembekuan / frosting ini, dan agar temperatur ruang dalam kendaraan dapat disetel
sesuai dengan suhu yang diinginkan, maka thermostats dipasangkan. Alat berupa saklar ini terpasang
pada evaporator case dengan pipa kapilernya terpasang dan terbungkus rapat pada pipa saluran
masuk evaporator. Thermostat dihubungkan ke magnetic clutch pada kompresor secara
seri. Thermostat akan melepaskan magnetic clutch ketika temperatur permukaan evaporator fan ada
dibawah sekitar 1 C dan akan menghubungkan magnetic clutch dengan kompresor ketika suhunya telah
mencapai > 4 C.

6. Heater

Untuk menghancurkan salju yang ada dalam mesin pendingin kulkas. Hampir keseluruan
kulkas nofrost dan sebagian kecil kulkas defrost dilengkapi dengan pemanas ( heater ). Pemanas berfungsi
mencairkan bunga es yang terdapat di evaporator. selain itu pemanas dapat mencegah terjadinya
penimbunan bunga es pada bagian rak es dan rak penyimpan buah di bawah rak es.

7. Fan Motor

Fan motor atau kipas angin berguna untuk menghembuskan angin. Pada mesin pendingin kulkas ada dua
jenis fan:

 Fan motor evaporator

Berfungsi menghembuskan udara dingin dari evaporator keseluruh bagian rak ( rak es , sayur ,dan buah ).

 Fan motor kondensor

Kipas angin ini diletakkan pada bagian bawah kulkas yang memiliki kondensor yang berukuran kecil yang
berfungsi mengisap atau mendorong udara melalui kondensor dan kompresor. Selain itu berfungsi
mendinginkan kompresor.

8. Overload Motor Protector

Overload Motor Protector adalah komponen pengaman yang letaknya menyatu dengan terminal
kompresor. Cara kerjanya serupa dengan sekering yang dapat menyambung dan memutus arus listrik. Alat
ini dapat melindungi komponen kelistrikan dari kerusakan, akibat arus yang dihasilkan kompresor
melebihi arus acuan normal.

9. Bahan Pendingin (Refrigerant)

Refrigerant adalah zat yang mudah diubah wujudnya dari gas menjadi cair, ataupun sebaliknya. Jenis
bahan pendingin sangat beragam. Setiap jenis bahan pendingin memiliki karakteristik yang berbeda.
Cara Mengisi Freon Kulkas

Sebelum mulai mengisi freon, perlu menyiapkan dulu beberapa alat yang dibutuhkan:

 Freon yang sesuai dengan jenis kulkas

 Manifold gauge
 Tang
 Pentil
 Filter
 Mesin vakum atau stainer tube
 Las Tabung
 Methyl
 Tutup botol mineral

Setelah semua alat siap, Anda dapat mulai melakukan langkah-langkah berikut ini:

1. Las pentil pada pipa

Sebelum mengelas pentil, lepas dulu karet di dalamnya agar tidak rusak terkena panas dari
las.
2. Tuang methyl ke penutup botol air mineral
3. Siapkan methyl dan tuangkan ke dalam tutup botol mineral hingga penuh.
4. Hidupkan kompresor dan las pipa
5. Cara mengisi freon kulkas selanjutnya adalah menyalakan kompresor untuk memastikan
aliran refrigeran lancar dan tidak ada sumbatan.
6. Kemudian, Anda bisa mulai mengelas filter ke pipa kondensor.
7. Setelah selesai, lanjutkan dengan mengelas kedua pipa kapiler ke filter.

Finishing dan Cek jika ada kebocoran

 Langkah selanjutnya adalah memastikan tidak ada kebocoran. Anda dapat menggunakan
manifold gauge untuk ini.
 Pasang selang warna kuning pada tabung refrigeran dan selang warna biru pada pentil
pengisian refrigeran.
 Jika terlihat angka nol pada tekanan refrigeran atau menunjuk ke vakum, kemungkinan
refrigeran habis.
 Untuk mengecek apakah ada kebocoran, periksa sistem pemipaan kulkas.

Vakum sistem pemipaan kulkas

 Nyalakan mesin vacuum,lalu tutup keran warna merah dan buka keran warna biru pada
manifold gauge.

 Tunggu beberapa saat hingga tekanan mencapai -29 sampai -30 psi. Lalu tutup keran warna
biru dan matikan mesin vacuum.
  Jika jarum pada manifold tidak menunjukkan perubahan, artinya sistem pemipaan tidak
bocor.

Isi refrigeran

Setelah dipastikan tidak ada kebocoran, Anda dapat mengisi freon dengan aman.

 Pada kulkas yang menggunakan jenis refrigeran R-134a, biasanya gas freon dikemas dalam
tabung berwarna biru muda. Pasang selang warna biru manifold gauge ke pentil pengisian,
dan selang kuning pada tabung refrigeran R-134a.

 Buang angin yang terdapat pada selang warna kuning dengan cara membuka keran pada
tabung refrigeran.

 Buka pentil selang warna kuning hingga ada angin yang keluar sedikit, kemudian tutup
kembali.

 Isi refrigeran sedikit demi sedikit ke kulkas dengan membuka keran manifold warna biru
hingga mencapai 2 psi. Lalu tutup keran warna biru tersebut.

 Selanjutnya, buka lagi keran selang manifold pada tabung refrigeran perlahan-lahan. Pastikan
tidak melewati angka 10 karena jika jarum manifold sudah melewati angka 1 dan terus naik,
pipa kondensor mulai terasa hangat. Hal ini menandakan proses pengisian freon kulkas
sedang berlangsung.

 Saat jarum manifold mendekati angka 10, hawa hangat pipa kondensor mulai menyebar ke
bawah. Ini tandanya pengisian refrigeran hampir selesai dan Anda dapat akhiri pengisian
refrigeran.
2. Reparasi Mesin CUCI

Mesin cuci menjadi peralatan rumah tangga yang penting dalam menjaga kebersihan pakaian.
Bila rusak, tentu akan berdampak besar terhadap kehidupan sehari-hari , bukan? Beberapa cara
memperbaiki mesin cuci bisa dilakukan sendiri atau membutuhkan teknisi profesional. Pada
kebanyakan kasus, perlu tahu dulu apa yang jadi penyebab mesin cuci rusak. Ini bertujuan
memudahkan kamu atau teknisi ketika mencari solusi perbaikannya.

Salah satu masalah yang kerap melanda mesin cuci yaitu tidak membersihkan pakaian dengan
baik. Ini ternyata bisa terjadi akibat saluran deterjen yang tersumbat.

Bila deterjen dan pelembut tidak dapat membilas pakaian, bagaimana bisa mesin cuci
menjalankan fungsinya dengan benar? Selain itu, penyumbatan menyebabkan penumpukan deterjen,
kuman, dan jamur, lalu berpindah ke pakaian .

Cara mengatasi mesin cuci yang berhenti tiba-tiba

Masalah panas pada mesin

Jika mesin cuci mati setengah jam pertama ketika siklus cuci dimulai, ini mungkin karena mesin tidak
panas dengan benar. Jadi, mesin memberi sinyal agar berheti di tengah proses pencucian.

Sementara itu, siklus yang berhenti lebih dari 30 menit mungkin terjadi akibat mesin cuci terlalu
panas. Alhasil, mesin terpaksa berhenti di tengah-tengah. Ini bisa disebabkan oleh kerusakan pada
termistor.

Drainase

Cara memperbaiki mesin cuci yang berhenti pada siklus cuci bisa dilakukan dengan memeriksa
penyumbatan di filter pompa. Pasalnya, ada kemungkinan mesin tidak dapat mengalirkan air di antara
setiap siklus sehingga mesin tiba-tiba berhenti.

Kebocoran
Beberapa mesin cuci yang rusak akan berhenti di tengah siklus bila terjadi kebocoran. Jika melihat
adanya air yang mengalir dari mesin, segera periksa selang, pompa, dan segel pintu mesin cuci.

Mesin cuci yang rusak dan tidak mau berputar merupakan masalah yang pailng kerap terjadi.
mungkin melihat bahwa tabung cuci sudah terkuras air, tetapi tidak mau berputar.

Sementara itu, memutar pakaian dengan kecepatan tinggi bagian penting dari memeras air dari
pakaian sehingga bisa dikeringkan. Namun, ada beberapa cara memperbaiki masalah mesin cuci yang
tidak mau berputar. Ini solusinya.

Mengatur kembali pakaian

bisa mulai mengatur kembali pakaia di dalam tabung mesin cuci. Bila mesin cuci tidak seimbang, alat
ini akan otomatis berhenti sampai pakaian kembali seimbang.

Bila sudah selesai, tutup kembali pintu dan nantinya mesin cuci akan otomatis berputar kembali.

Memastikan mesin cuci tidak miring

Selain mengatur kembali pakaian, cara memperbaiki mesin cuci yang rusak yaitu memastikan level
mesin di lantai. Mesin yang miring biasanya akan berhenti berputar karena menjalankan program
keselamatannya secara otomatis.

Untuk itu, mungkin perlu memeriksa apakah mesin cuci miring atau tidak, dan apakah kaki-kaki
mesin sudah sesuai. Bila tidak berhasil, coba ratakan kembali lantai atau tambahkan alas datar di
bawah mesin cuci.

Mesin cuci sudah menjalankan fungsinya dengan baik, tetapi menimbulkan suara yang berisik dan
mengganggu? Tidak perlu khawatir, ada beberapa cara yang bisa lakukan untuk mengatasi masalah
mesin cuci ini agar tidak cepat rusak.

Melumasi atau mengganti bantalan tabung

Bantalan tabung merupakan komponen yang terletak tepat di bawah tabung mesin cuci. Ini bisa aus
dan perlu diganti. Bila mesin cuci mengeluarkan suara mendecit, bantalan tabung mungkin perlu
diganti.
 Memeriksa sabuk penggerak motor mesin cuci

Ada kalanya mesin cuci yang berisik terjadi akibat sabuk atau katrol penggerak motor mesin cuci
sudah aus. Masalah ini cukup rumit untuk diatas. Pasalnya, perlu membongkar mesin untuk bisa
melihat motor.

Untuk itu, ada baiknya memanggil jasa servis mesin cuci agar kerusakannya tidak semakin parah
ketika diperbaiki sendirian.

Jika mesin cuci tidak berhenti bergetar atau bergerak di sekitar ruangan saat mencuci, mungkin posisi
mesin cuci tidak datar. tahu tidak bila setiap mesin cuci harus berdiri sejajar dengan permukaannya.

Bila tidak, mesin cuci tidak akan berhenti bergetar, terutama selama siklus putaran cucian
berlangsung. Untuk itu, mungkin perlu mengikuti beberapa langkah di bawah ini agar masalah yang
sama tidak kembali terulang.

 Atur ulang beban cucian dan pastikan semuanya memuat dalam tabung dengan benar agar tidak
bergeser.
 Pastikan pakaian memiliki ruang untuk bergerak bebas dan tidak dikemas terlalu rapat.
 Periksa lantai tempat mesin cuci rata atau tidak. Bila perlu, tambahkan potongan kayu tipis di
bawah mesin cuci.
 Lihat apakah kaki mesin cuci menyentuh lantai dengan kuat dan sesuaikan setiap kaki pada
ketinggian yang tepat.

Bila mesin cuci mengalami kebocoran air, ini mungkin masih bisa menerapkan cara memperbaiki
mesin cuci sendiri. Pasalnya, kebocoran air bisa terjadi karena masalah sederhana, mulai dari mesi
cuci tidak seimbang hingga selang mesin cuci sudah aus.
3. Penanak Nasi Listrik (Electric Rice Cooker)

MATERI

Alat penanak nasi yang banyak dipakai pada rumah tangga umum menyebutnya rice cooker. Dan
karena waktu penanakannya cukup lama, alat ini disebut juga sebagai slow cooker.

Peralatan ini memungkinkan digunakan pada rumah tangga, karena pemakaian dayanya

mulai dari 350 watt, 500 watt, 800 watt, dan seterusnya. Salah satu bentuk dari

peralatan ini ditunjukkan pada gambar 2 – 9 berikut ini :

Gambar 2 – 9 Salah satu bentuk Rice Cooker

Konstruksi

Pada dasarnya peralatan ini terdiri dari bagian pokok :

1. Pan bagian dalam, untuk menempatkan beras yang akan ditanak, terbuat dari logam/
alluminiumnya yang dilapisi bahan anti lengket.

2. Elemen pemanas

Pada rice cooker tertentu pemanas ini dililitkan pada bagian samping pan bagian dalam. Untuk jenis
seperti ini, apabila elemen rusak dapat diperbaiki. Namun pada kebanyakan rice cooker yang
diperdagangkan sekarang (seperti contoh gambar 3-1) elemen pemanas ditempatkan dalam
bagian/pipa yang solid/permanen, sehingga bila rusak sukar diperbaiki.

3. Rumah bagian luar (out case) sebagai pelindung dari pan bagian dalam dan elemen. Pada
bagian ini biasanya terdapat saklar dan terminal untuk kabel tenaga.

Saklar umumnya mempunyai 2 kedudukan yaitu kedudukan cooking dan warm.

4. Kabel tenaga

Kabel ini biasanya terdiri dari tusuk kontak untuk ke sumber listrik dan kontra steker untuk keterminal
pada peralatan. Bila peralatan tidak dipakai, kabel dapat dilepas dan disimpan terpisah.

5. Tutup

Kebanyakan rice cooker mempunyai dua buah tutup yaitu satu tutup untuk pan bagian dalam dan satu
lagi tutup bagian atas yang dilengkapi dengan klem.

Gambar bagian-bagian dari rice cooker secara lengkap ditunjukkan pada gambar 2 - 10

Perawatan Rice Cooker.

Perawatan pada rice cooker relatif ringan, perawatan dilakukan terhadap fisik, kelistrikan dan sedikit
bagian mekanik.

Perawatan terhadap fisik peralatan ialah dalam bentuk pembersihan bagian-bagian peralatan seperti
pan bagian dalam, rumah bagian luar. Membersihkan bagian dalam cukup dengan air dan sabun/vim.
Sedang untuk bagian luar agar tidak mudah berkarat harus selalu kering dan bila mungkin diberi
bahan anti karat atau bila catnya sudah rusak dilakukan pengecatan kembali.

Pemeliharaan kelistrikannya antara lain dijaga agar kabel tenaga tidak sering tertekuk dan perhatikan
saklar, apabila nasi telah masak, pastikan bahwa saklar dalam posisi off atau warm.

Setiap kali akan menggunakan yakinkan bahwa tidak ada benda lain yang berada dibagian dalam
antara pan dengan bagian dasar rice cooker yang dapat mengganggu proses menanak nasi.
 Gambar 2 –10 Bagian-bagian Rice Cooker

Perbaikan

Bagian yang memungkinkan kerusakan pada rice cooker antara lain :

Kabel tenaga, putus atau isolasi terkupas. Cara perbaikannya bila memungkinkan diperbaiki/ diisolasi
pada bagian yang rusak, tetapi kalau kabel sudah cukup tua dan pendek lebih baik diganti baru.

Saklar, yang kerusakannya pada bagian mekanik seperti pegas dan kontak - kontaknya. Karena model
saklarnya tidak umum dijual dipasaran, bila rusak memerlukan perbaikan atau dimodifikasi.

Elemen pemanas, kerusakan elemen pemanas biasanya disebabkan oleh kesalahan tegangan, dimana
biasanya dipakai untuk tegangan 110 volt kemudian dipakai pada tegangan 220 volt. Penyebab
lainnya adalah karena kurangnya pemeliharaan, sehingga pada bagian elemen atau bagian dasar dari
rice cooker berkarat, sehingga pelindung elemen rusak dan elemennya putus atau terhubung singkat
dengan badan. Untuk merek tertentu elemen pemanas ini ada dijual satu set, tetapi pada kebanyak
merk kerusakan elemen susah diperbaiki

Pengatur panas, alat ini dilengkapi dengan pengatur/pembatas panas dari bimetal, kerusakan pada
bimetal dapat menyebabkan rice cooker tidak panas atau panas menjadi terlalu tinggi. Untuk ini
bimetal perlu diperiksa dan diset ulang atau diperbaiki.
