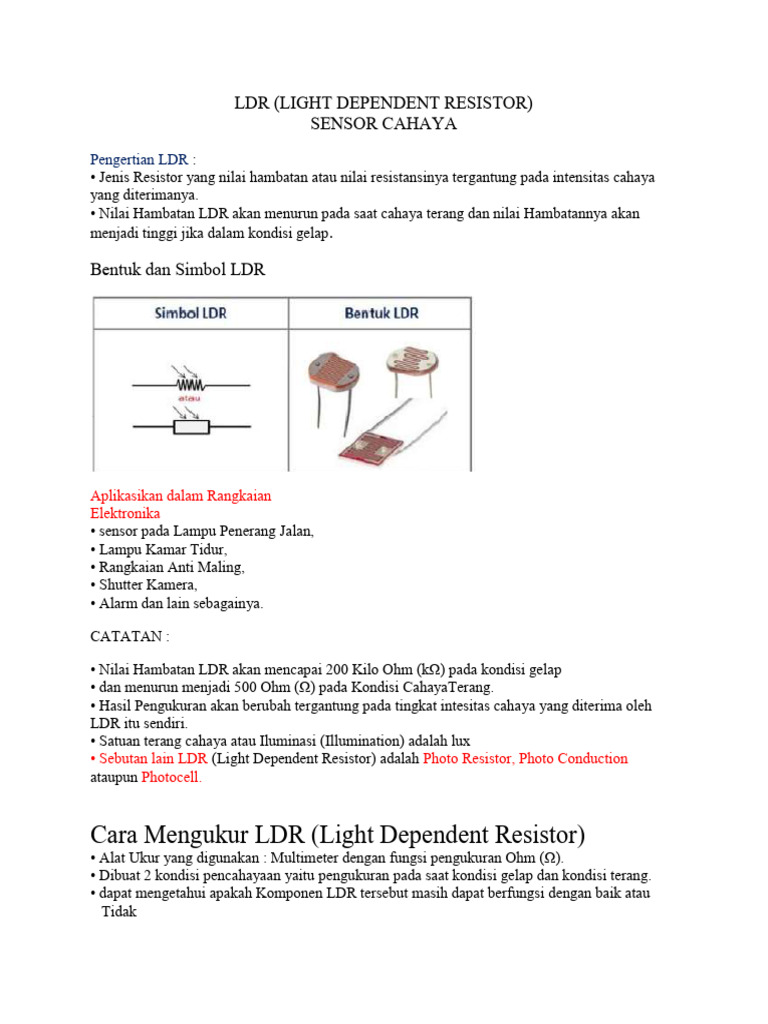

LDR (LIGHT DEPENDENT RESISTOR)

SENSOR CAHAYA
Pengertian LDR :
• Jenis Resistor yang nilai hambatan atau nilai resistansinya tergantung pada intensitas cahaya
yang diterimanya.
• Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai Hambatannya akan
menjadi tinggi jika dalam kondisi gelap.

Bentuk dan Simbol LDR

Aplikasikan dalam Rangkaian

Elektronika
• sensor pada Lampu Penerang Jalan,
• Lampu Kamar Tidur,
• Rangkaian Anti Maling,
• Shutter Kamera,
• Alarm dan lain sebagainya.

CATATAN :

• Nilai Hambatan LDR akan mencapai 200 Kilo Ohm (kΩ) pada kondisi gelap
• dan menurun menjadi 500 Ohm (Ω) pada Kondisi CahayaTerang.
• Hasil Pengukuran akan berubah tergantung pada tingkat intesitas cahaya yang diterima oleh
LDR itu sendiri.
• Satuan terang cahaya atau Iluminasi (Illumination) adalah lux
• Sebutan lain LDR (Light Dependent Resistor) adalah Photo Resistor, Photo Conduction
ataupun Photocell.

Cara Mengukur LDR (Light Dependent Resistor)

• Alat Ukur yang digunakan : Multimeter dengan fungsi pengukuran Ohm (Ω).
• Dibuat 2 kondisi pencahayaan yaitu pengukuran pada saat kondisi gelap dan kondisi terang.
• dapat mengetahui apakah Komponen LDR tersebut masih dapat berfungsi dengan baik atau
Tidak
Mengukur LDR pada Kondisi Terang

LANGKAH PENGUKURAN
• Atur posisi skala selektor Multimeter pada posisi Ohm
• Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR (tidak ada
Polaritas )
• Berikan cahaya terang pada LDR . Baca nilai resistansi pada Display Multimeter.
Nilai resistansi LDR pada kondisi terang berkisar sekitar 500 Ohm

Mengukur LDR pada Kondisi Gelap

LANGKAH PENGUKURAN
• Atur posisi skala selektor Multimeter pada posisi Ohm
• Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR (tidak ada
polaritas)
• Tutup bagian permukaan LDR atau pastikan LDR tidak mendapatkan cahaya
• Baca nilai resistansi pada Display Multimeter. Nilai Resistansi LDR di kondisi gelap akan
berkisar sekitar 200 KOhm.
JOB SHEET.

SMK NEGERI 2 SURAKARTA

Prog. Keahlian : TAV Menguji sensor cahaya No Jobsheet :

( LDR ) rangkaian
Mata Pelajaran : P R E Waktu menit :
Elektronika
Kelas/Semester : XI TAV/3 Nama /No .absen :

I. TUJUAN : Setelah selesai pelajaran siswa dapat :

1. Mengetahui karakteristik Light Dependent Resistor ( LDR ).
2. Memahami prinsip kerja Light Dependent Resistor ( LDR ).
3. Memahami penggunaan Light Dependent Resistor ( LDR ).

II. ALAT dan BAHAN:

1. Kabel penghubung
2. Jobboard ( papan percobaan )
3. Catu daya
4. Multimeter
5. LDR
6. Trasistor BC 547
7. LED
8. Resistor 330 Ohm
9. Resistor 50 K Ohm ( 2 buah R= 100 K ohm parallel )

III. KESELAMATAN KERJA:

1. Ikuti petunjuk dengan baik
2. Hati-hati dalam bekerja.
3. Jangan bekerja sambil bergurau.

TEORI DASAR LDR

LDR adalah Light Dependent Resistor yang bekerja berdasarkan cahaya.

• LDR adalah jenis Resistor yang nilai hambatan atau nilai resistansinya
tergantung pada intensitas cahaya yang diterimanya.
• Nilai Hambatan LDR akan menurun pada saat cahaya terang dan nilai
Hambatannya akan menjadi tinggi jika dalam kondisi gelap.
 Gb. Rangkaian LDR .

IV. LANGKAH KERJA:

1. Siapkan alat dan bahan.
2. Atur posisi skala selektor Multimeter pada posisi Ohm X 1 K ohm.
3. Hubungkan Probe Merah dan Probe Hitam Multimeter pada kedua kaki LDR
( tidak ada polaritas )
4. Berikan cahaya terang pada LDR
5. Baca nilai resistansi pada Display Multimeter.
6. Tutup bagian permukaan LDR atau pastikan LDR tidak mendapatkan cahaya
7. Baca nilai resistansi pada Display Multimeter.
Multimeter..
8. Susunlah rangkaian pada papan percobaan seperti gambar.
9. Hubungkan Resistor 50 K Ohm dengan LDR.
10. Hubungkan katoda LED dengan colektor.
11. Hubungkan Emitor dengan negative catudaya
12. Hubungkan Basis dengan titik di antara Resistor 50 K Ohm dan LDR .
13. Hubungkan LED dengan Resistor 330 Ohm.
14. Atur tegangan catudaya 9 volt, hubungkan dengan rangkaian .
15. Amati kondisi LED, Jika LDR terkena cahaya (terang) dan tutup bagian
permukaan LDR pastikan LDR gelap Catat hasilnya pada table.
16. Setelah selesai kembalikan alat dan bahan.

V. TABEL HASIL PERCOBAAN.

No LDR Nilai Kondisi Keterangan

Resistansi LED

1 Terkena cahaya
(Terang )

2 Ditutup
permukaannya(Gelap)
NORMA PENILAIAN PRAKTEK

SMK NEGERI 2 SURAKARTA

Prog .Keahlian : TAV No Job :

Topik : Menguji sensor cahaya ( LDR )
Mata Pelajaran : PRE Nama :
rangkaian Elektronika
Kelas / Semeter : XI / 3 Kelas / No :

SKOR
No ASPEK YANG DINILAI KETERANGAN
Max Hasil

1 PERSIAPAN
1. Menyiapkan alat dan bahan. 5
2. Mentaati petunjuk. 5
3. Menjaga keselamatan kerja 10

2 HASIL KERJA 70

3 WAKTU
1. Lebih cepat dari ketentuan 5
2. Sesuai ketentuan 5
3. Lebih lama dari ketentuan 0

Jumlah 100

Surakarta, Nopember 2021

Tanggal :

PENILAI : Tanda tangan :

Transistor BC 547 dan BC 549

• LDR
 Resistor

• LED ( light Emiting Dioda

JOBBOARD ( Papan percobaan )

• Multimeter
Gambar . Pembacaan nilai tahanan suatu Resistor
Dari gambar di bawah, jika saklar pemilih menunjukkan perkalian skala yaitu
x 10k maka nilai resistansi tahanan / resistor tersebut adalah:
Nilai yang di tunjuk jarum = 3
Skala pengali / skala rang = 10 K
Maka nilai resitansinya = 3 x 10 K = 30 K Ohm = 30.000 Ohm
Catu daya / sumber tegangan

Kabel penghubung
