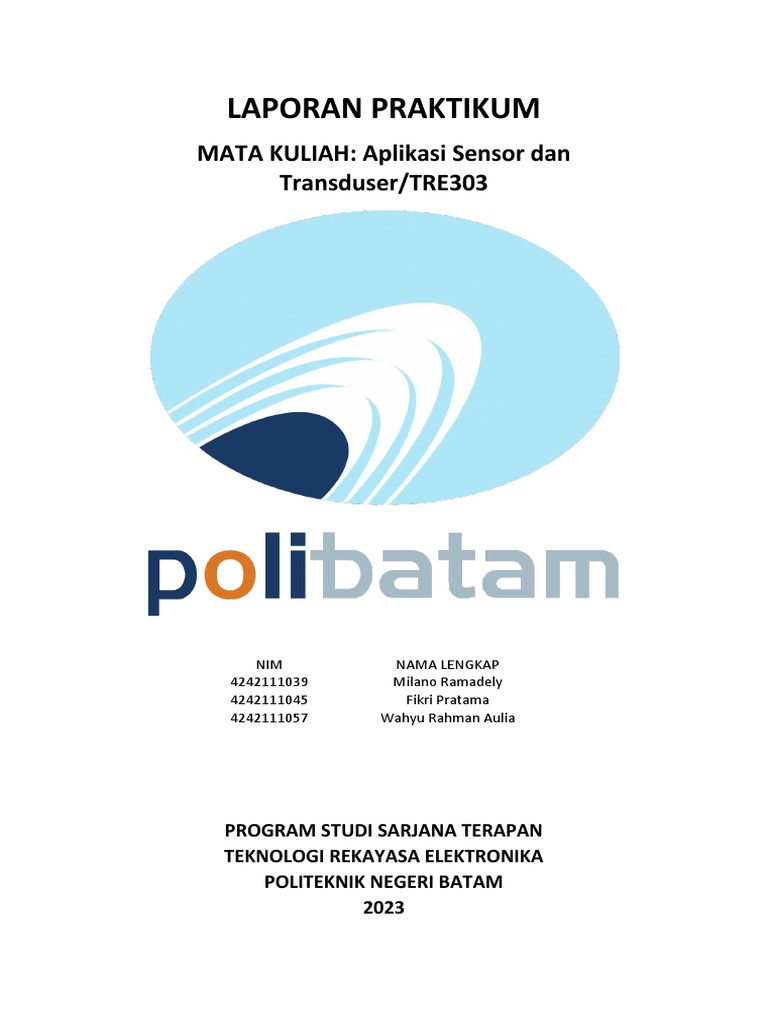

LAPORAN PRAKTIKUM

MATA KULIAH: Aplikasi Sensor dan

Transduser/TRE303

NIM NAMA LENGKAP

4242111039 Milano Ramadely
4242111045 Fikri Pratama
4242111057 Wahyu Rahman Aulia

PROGRAM STUDI SARJANA TERAPAN

TEKNOLOGI REKAYASA ELEKTRONIKA
POLITEKNIK NEGERI BATAM
2023
 DAFTAR ISI
A. PENDAHULUAN..............................................................................................................................3
a. Judul Praktikum.........................................................................................................................3
b. Tujuan Praktikum.......................................................................................................................3
B. STUDI PUSTAKA.............................................................................................................................3
C. METODOLOGI................................................................................................................................5
a. Alat dan bahan...........................................................................................................................5
b. Gambar alat/ rangkaian.............................................................................................................5
c. Langkah Percobaan....................................................................................................................5
d. Alur Proses Pengerjaan Secara Umum.......................................................................................6
D. HASIL.............................................................................................................................................7
a. Flow Chart Diagram/ Grafik output/ dll.....................................................................................7
b. Penjelasan Program / grafik output/ dll.....................................................................................7
E. ANALISA.........................................................................................................................................8
A. PENDAHULUAN
a. Judul Praktikum
Pengolahan data, analisa serta pengujian nilai resistansi pada LDR (Light
Dependent Resistor) apabila diberikan cahaya pada jarak tertentu

b. Tujuan Praktikum
 Untuk mengetahui karakteristik dari sensor jenis LDR (Light Dependent
Resistor)
 Untuk mengetahui cara kerja sensor LDR (Light Dependent Resistor)
 Untuk mengetahui perubahan nilai resistansi yang terjadi pada sensor
LDR (Light Dependent Resistor)
 Untuk menghitung konsistensi perubahan nilai resistansi pada sensor LDR
(Light Dependent Resistor)
 Untuk pengambilan 30 sample data nilai resistansi yang didapat dari
sensor LDR (Light Dependent Resistor) agar datanya bisa diolah dan
dianalisa

B. STUDI PUSTAKA
1. Pengertian LDR (Light Dependent Resistor)
LDR atau Light Dependent Resistor adalah jenis resistor yang nilai
hambatannya dipengaruhi oleh besar kecilnya cahaya yang diterima. Besar
kecilnya nilai hambatan yang terdapat dalam LDR tergantung pada intensitas
cahaya yang diterima oleh perangkat LDR.
Sedangkan menurut Wikipedia diartikan bahwa Light Dependent Resistor
adalah komponen elektronika peka cahaya (resistor foto) yang resistansinya
akan menurun jika ada penambahan intensitas cahaya yang mengenainya.
(Sumber: √ Light Dependent Resistor : Pengertian & Cara Kerja
(wikielektronika.com))

Gambar 1. Simbol LDR

(Sumber: Pengertian Light Dependent Resistor atau LDR - Panduan Teknisi)
2. Karakteristik LDR
Light Dependent Resistor (LDR) mempunyai karakteristik yaitu struktur yang
simpel, mudah diproduksi, dan dapat diproduksi hanya dengan biaya rendah.
Oleh karena itu komponen LDR sering berada di berbagai perangkat
elektronik.
(Sumber: Pengertian Light Dependent Resistor (LDR), Karakteristik, Fungsi,
Cara kerja, dan Cara Pengukurannya - Madenginer)

Gambar 2. Karakteristik LDR

(Sumber: Membuat Saklar Lampu Otomatis dengan Sensor LDR – Saptaji.com)

3. Fungsi LDR
 Sebagai saklar otomatis pada perangkat elektronik
 Sebagai sensor otomatis pada rangkaian penerangan jalan
 Diterapkan sebagai alarm
 Diterapkan untuk lampu tidur otomatis
 Diterapkan sebagai shutter pada kamera otomatis
 Diterapkan pada rangkaian anti maling otomatis
(Sumber: Pengertian Light Dependent Resistor (LDR), Karakteristik, Fungsi,
Cara kerja, dan Cara Pengukurannya - Madenginer)

4. Cara Kerja LDR

a. Cara kerja dari LDR sangat ditentukan oleh intensitas cahaya yang
diterimanya. Karena pada komponen ini aliran listriknya sangat
bergantung oleh banyak atau sedikitnya jumlah cahaya yang diperoleh
sensor LDR.
b. Apabila terdapat cahaya yang mengenai bahan semikonduktor berbentuk
komponen, maka bahan semikonduktor itu akan menyerap cahaya
tersebut, dan sebagian energinya akan ditransfer pada elektron. Sehingga
kondisi ini membuat nilai tahanan pada LDR menurun.
 c. Sebaliknya, ketika intensitas cahaya yang mengenai sensor berkurang atau
semakin sedikit, maka secara otomatis nilai tahanan dari LDR akan naik.
Kondisi ini terjadi karena semakin sedikit elektron yang dilepas untuk
menghantarkan aliran arus listrik. Sehingga menghasilkan nilai tahanan
yang semakin naik.
(Sumber: Pengertian Light Dependent Resistor (LDR), Karakteristik, Fungsi,
Cara kerja, dan Cara Pengukurannya - Madenginer)

C. METODOLOGI
a. Alat dan bahan
 1 buah project board/breadboard
 1 buah sensor LDR (Light Dependent Resistor)
 1 set multimeter analog
 alat tulis (pulpen/pensil)
 1 lembar kertas
 mistar/penggaris
 senter/smartphone

b. Gambar alat/ rangkaian

c. Langkah Percobaan
1. Persiapkan alat dan bahan yang diperlukan
2. Rangkai sensor LDR (Light Dependent Resistor) pada breadboard seperti
contoh gambar di atas
3. Sebelum melakukan pengukuran, kalibrasi terlebih dahulu multimeter
analog yang akan digunakan untuk mengukur nilai resistansi pada LDR
(Light Dependent Resistor) dengan cara
 Hidupkan dan atur atau arahkan selector pada multimeter analog
menjadi Ohm(Ω)
  Kemudian tempelkan kedua ujung probe multimeter
 Lalu lihat jarum penunjuk meter pada skala multimeter analog
tersebut
 Pastikan jarum berada pada skala 0
 Jika belum, putar zero adjusting ohm untuk mengatur jarum pada
multimeter
4. Jika sudah dikalibrasi, langkah selanjutnya adalah ukur jarak awal LDR
(Light Dependent Resistor) hingga senter atau bisa juga menggunakan
senter pada smartphone. Dalam pengujian kali ini kami membuat
perubahan jarak antara LDR dengan cahaya sejauh 2 cm. Jadi jarak awal
senter dengan LDR adalah 2 cm kemudian senter menjauh atau mundur
2 cm menjadi 4 cm dan begitu seterusnya
5. Kemudian ukur nilai resistansi yang terdapat pada LDR tersebut dengan
cara menempelkan masing-masing ujung probe multimeter pada masing-
masing kaki LDR, pastikan selector pada multimeter sudah berada pada
resistansi()Ω
6. Baca hasil pengukuran yang ditunjukkan oleh jarum yang tertera pada
skala multimeter analog tersebut, dengan cara hasil yang ditunjukkan
oleh jarum dikalikan dengan selector pada multimeter analog tersebut.
7. Yang terakhir, jangan lupa untuk mencatat hasil pengukuran pada
selembar kertas agar datanya dapat dianalisa lebih lanjut

d. Alur Proses Pengerjaan Secara Umum

D. HASIL
a. Flow Chart Diagram/ Grafik output/ dll

Tabel 1. Nilai hasil pengukuran resistansi LDR

 Gambar 3. Grafik hasil pengukuran

b. Penjelasan Program / grafik output/ dll

 Jarak awal senter dengan LDR adalah 2 cm (sumbu x) dengan nilai
resistansi pada LDR sebesar200 ohm
 Jarak akhir senter dengan LDR adalah 60 cm (sumbu x) dengan nilai
resistansi pada LDR sebesar 14,5k ohm
 Banyaknya sampel data (n) adalah 30
 Tampilan grafik diagram yang digunakan di atas merupakan jenis diagram
histogram
 Nilai resistansi pada LDR bisa lebih dari yang ditampilkan dalam grafik
tergantung dari jarak cahaya senter apabila lebih juga dari yang
ditampilkan grafik

E. ANALISA
 Di setiap perubahan jarak cahaya senter terjadi perubahan juga pada nilai
resistansi pada LDR
 Jarak cahaya senter berbanding lurus dengan nilai resistansi LDR
 Semakin jauh jarak cahaya dengan LDR, maka semakin tinggi pula nilai resistansi
yang terdapat pada LDR
 Sebaliknya semakin dekat jarak cahaya dengan LDR, maka semakin rendah nilai
resistansi yang terdapat pada LDR
 Nilai Resistansi pada LDR sangat dipengaruhi oleh intensitas cahaya
 Perubahan nilai resistansi cukup signifikan meskipun perubahan jarak cahaya
senter dengan LDR hanya sekitar 2 cm
 Perubahan nilai resistansi pada percobaan di atas bisa dikatakan cukup konsisten
 Perubahan nilai resistansi pada percobaan di atas tidak stabil dikarenakan ada
perubahan nilai sebelumnya yang tidak sebanding atau tidak sesuai dengan
perubahan jarak sebelumnya.
 Apabila LDR tidak diberikan cahaya senter maka tetap ada nilai resistansi pada
LDR
