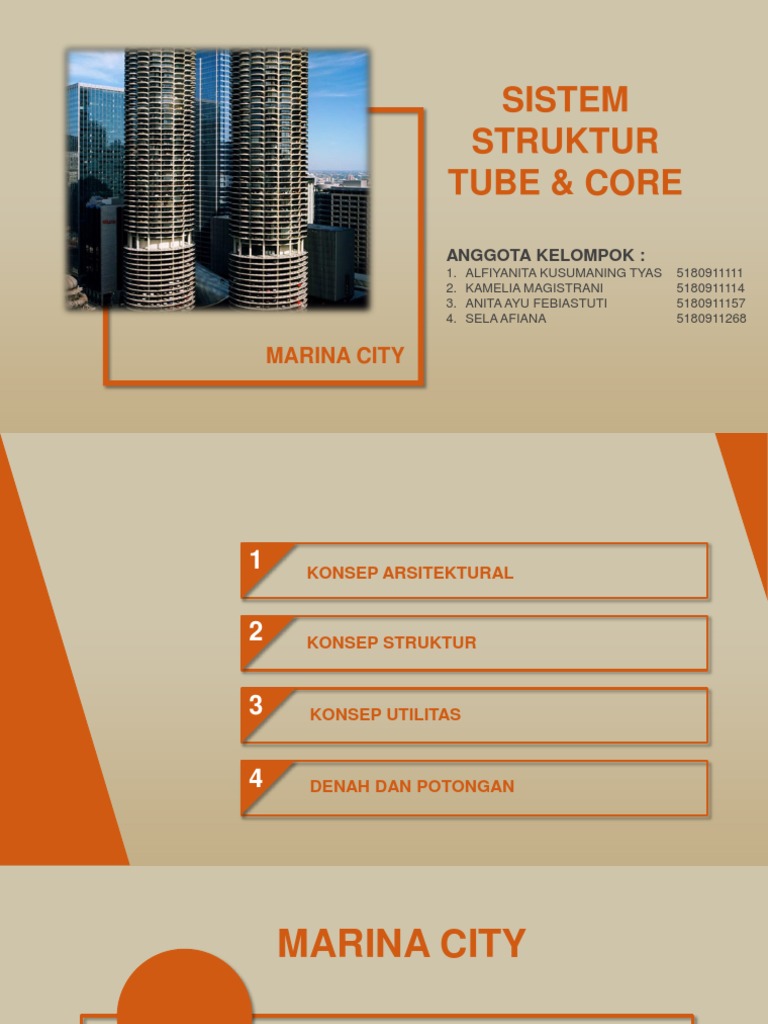

SISTEM

STRUKTUR
TUBE & CORE
ANGGOTA KELOMPOK :
1. ALFIYANITA KUSUMANING TYAS 5180911111
2. KAMELIA MAGISTRANI 5180911114
3. ANITA AYU FEBIASTUTI 5180911157
4. SELA AFIANA 5180911268

MARINA CITY
1 KONSEP ARSITEKTURAL

2 KONSEP STRUKTUR

3 KONSEP UTILITAS

4 DENAH DAN POTONGAN

 MARINA CITY

Apartment 65 Lantai di Chicago, llionis, Amerika Serikat.

Tahun : 1964
Arsitek : Bertrand Goldberg
Bagunan Tinggi Marina City ini Dibagun pada tahun 1964
sebagai simbol kota padasaat itu. Tiyap lantainya Typical
dengan 8 lantai bawah sebagai tempat parkir terbuka
untukmeminimalisir CO2 pada bagunan.

KONSEP
ARSITEKTURAL
• Mengambil konsep dari bunga
matahari untuk pola lantai.
Dengan bangunan keseluruhan
terlihat seperti biji Bunga matahari.
• Memiliki 3 type ruang kamar
disetiap lantai.
• Masing-masing memilki balkon
lengkung yang terbuka
FAKTOR PERANCANGAN
• Dimensi dan Bentuk Ruang : Konsep bagunan
melingkar seperti bunga matahari, bentuk ruang pada
Marina City seperti potongan kue melingkar yang setiap
ruangnya akan memiliki balkon melengkung.
• Sirkulasi dan Orientasi : Orientasi sirkulai diinti
bagunan dengan bentuk lorong melingkar. Orientasi
View ada pada balkon lengkung yang
memperlihatkankota.
FAKTOR LINGKUNGAN
• Kondisi Tanah : Dibagun ditanah Berair.Struktur
Bawah menggunakan sistim pancang.
• Angin, Panas, Hujan : Struktur Tube dipilih
karena sangat lahan terhaap gaya
Mekanis/lateral.
FAKTOR PEMBEBANAN & ESTETIKA
• Untuk empertahankan ruang estetik lingkar dan
untuk beban kebawah yang merupakan area basah,
struktur tube dibantu oleh dinding shear wall
ditengah untuk memperkuat struktur.
FAKTOR PEMBEBANAN & ESTETIKA
• Teknologi Struktur & Material : Teknologi yang
modern pada tahun 1964, Struktur beton bertulang
sebagai pembentuk dan pembagi antar ruang.
 KONSEP STRUKTUR
Menggunakan Sistem Struktur Tube in tube, dimana kolom struktur melingkar disisi luar bagunan dengan dinding
shear wall untuk struktur bagian dalamnya.
Kolom Sruktur
(Tabung Luar)
Shear Wall Shear Wall
(Tabung Dalam) (Tabung Dalam)

Kolom Sruktur
(Tabung Luar)

UNSUR-UNSUR STRUKTUR
Linier : Kolom, Balok
Kombinasi kolom beton 80x80
dengan fiberglass coloum.

Spasial : Core, Shearwall

Balok Ketebalan shear wall yang
digunakan 30 cm

Permukaan : Dinding, Pla

• Plat lantai parkir (8 Lantai) 20 cm
• Plat lantai unit (60 lantai) 12 cm

STRUKTUR
• Menggunakan Sistem Struktur Tube
in tube, dimana kolom struktur melin
gkar disisi luar bagunan dengan din
ding shear wall untuk struktur bagian
dalamnya.
• Marina City Memiliki 65 lantai, terba
gun diatas perairan, dibutuhkan stru
ktur yang memilikitahan lateral tingg
Struktur Tube in tube menjadi altern
atif yang paling efisien untuk desain
ini
Pondasi
KELEBIHAN
• Ketinggian sistem rangka dapat
mencapai 100 lantai.
• Penahan beban lateral secara
baik
• Struktur sangat kaku sehingga menggunakan sistem
kekuatan bagunan terpercaya. pondasi borpile karena
• Resisten terhadap gaya putar dan bagunan dibagun diatas
geser air.
• Dapat digunakan pada bagunan Kolom & Shearwall
dengan ketinggian ekstrim.
• Pasti memiliki ruang bebas kolom, • Kombinasi kolom beton
memberikan keleluasaan dalam 80x80 dengan fiberglass
menata ruang dan interior. coloum.
• fiberglass coloum sebag
ai kolom pendukung.
KEKURANGAN • fiberglass coloum sebag
• Pengerjaan lama karena harus ai kolom pendukung.
merakit tabungtabung individu
menjadi satu kelompok
• Bentuk bagunan harus simetris
KONSEP UTILITAS

Core atau inti bangunan suatu tempat untuk meletakkan

sistem transportasi vertikal dan mekanis dengan bentuk
yang disesuaikan dgn fungsi bangunan serta menambahkan
kekakuan bangunan diperlukan sistem struktur dinding geser
sebagai penyalur gaya lateral pada inti. Bangunan marina city yang
menggunakan sistem struktur tube in tube inti pada bangunan
berbentuk lingkaran dan inti tunggal berada ditengah, dengan
koridor berada disekeliling inti bangunan sebagai akses
ke unit-unit hunian. Core tersebut digunakan untuk meletakkan
transportasi vertikal seperti lift dan tangga darurat.
 TY

3
PE

PE
TY
P

TY
E
1

DENAH
(Marina City)
Thank You 
