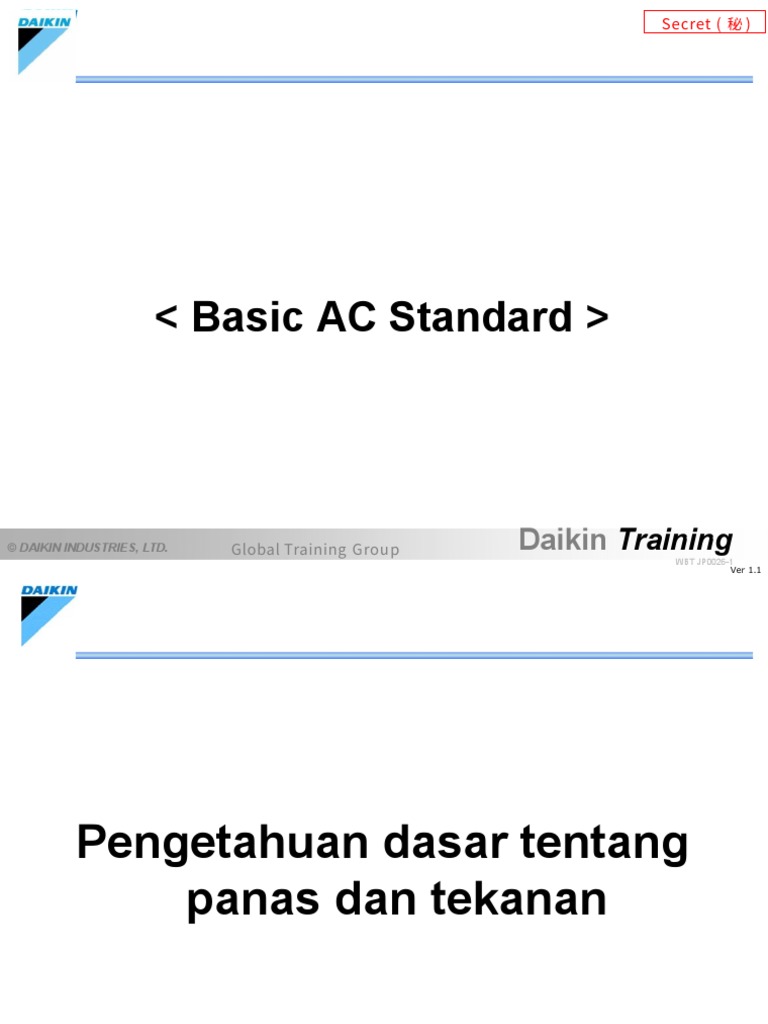

Secret ( 秘 )

< Basic AC Standard >

© DAIKIN INDUSTRIES, LTD. Global Training Group Daikin Training

WBT JP0026-1
Ver 1.1
 Pengetahuan dasar tentang
panas dan tekanan

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 Konten

1. Pengetahuan dasar tentang

panas 1-1. Apakah panas itu ?
1-2. Ukuran panas.
1-3. Panas dan perubahan zat
2. Pengetahuan dasar tentang tekanan
2-1. Ukuran tekanan
2-2. Tekanan atmosfir
2-3. Titik referensi untuk
pengukuran tekanan
3. Hubungan antara panas dan
tekanan
3-1. Hubungan antara panas dan titik
didih 3-2. Kurva saturasi
© DAIKIN INDUSTRIES, LTD. Daikin Training
WBT JP0026-1
 1. Pengetahuan dasar tentang 1-1. Apakah panas itu ?
panas
1-1 Apakah panas itu ?

Panas Panas

Panas

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 1. Pengetahuan dasar tentang 1-2. Ukuran panas
panas
1-2-1 Satuan temperatur

Celsius Temperatu Fahrenheit

(C) r (F)
absolut
Gas (K: Kelvin)
Titik didih 100 373 212
Air
Pana
s

Air
Titik beku 0 273 32
Es
－ 273 0

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 1. Pengetahuan dasar tentang 1-2. Ukuran panas
panas
1-2-2 Ukuran tinggi dan panjang

＋ ＝ 100 kg
80 kg
20 kg

80 cm 20 cm 100 cm

＋ ＝

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 1. Pengetahuan dasar tentang 1-2. Ukuran panas
panas
1-2-3 Apa ukuran panas?

＋ ＝ 5 ？ 0C
80C 20C

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 1. Pengetahuan dasar tentang 1-2. Ukuran panas
panas
1-2-4 Apakah kuantitas panas?

Ukuran yang mewakili nilai “panas” Kuantitas panas

kJ (kilojoule)
1 kJ
Dipanaskan 1C

1 kg
1 kg udara 1 kg udara air

Didinginkan 1C Kira-kira

4.2 kJ
Jumlah panas yang dibutuhkan
untuk mengubah 1 kg udara
naik/turun 1C
© DAIKIN INDUSTRIES, LTD. Daikin Training
WBT JP0026-1
 1. Pengetahuan dasar tentang 1-2. Ukuran panas
panas
1-2-5 Mengukur nilai panas

A B
Temperatur
＋ = 50C
80C 20C

1 kg air 1 kg air 2 kg air

Kuantitas
336 kJ ＋ 84 kJ = 420 kJ
panas

1 kg air 1 kg air
2 kg air

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 1. Pengetahuan dasar tentang 1-2. Ukuran panas
panas
1-2-6 Menghitung kuantitas panas dan panas spesifik (kalor spesifik)

Kuantitas panas = Panas spesifik 

Massa  Perbedaan temperatur

Kuantitas panas (kJ/kgC) dibutuhkan

untuk menaikan temperatur 1C dari 1 kg
sebuah zat.

Panas spesifik dari berbagai zat

Udara Air Es Uap Besi

Panas Spesifik
1.0 4.2 1.97 1.89 0.49
(kJ/kgC)

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 1. Pengetahuan dasar tentang 1-2. Ukuran panas
panas
1-2-7 Hubungan antara kW dan kJ

kW (kilowatt)

(1.5 HP equivalent)
P40-Type
Cooling Heatin
g

1 kW = 1 kJ/s

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 1. Pengetahuan dasar tentang 1-3. Panas dan perubahan zat
panas
1-3-1 Tiga bentuk zat

Membeku
pana
Air s
Pana
s Mengembun
Cair
panas
Mencair
Menguap
panas

panas
Padat Gas Uap
Es Menyubli
m

panas

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 1. Pengetahuan dasar tentang 1-3. Panas dan perubahan zat
panas
1-3-2 Macam-macam panas dan kondisi saturasi F
Temperatu Evaporasi
100 r Saturasi Panas
Panas Sensibel D Kondensasi E Sensibel

Panas
50 laten
Keadaan saturasi
Panas
Sensible Mencair Uap
0 Cair Saturas
C Saturas i
B Membeku i
Panas
laten
A Panas
334 kJ 418kJ 2256kJ

Es Air Uap

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 2. Pengetahuan dasar tentang 2-1. Ukuran tekanan
tekanan
2-1-1 Satuan gaya dan tekanan

Gaya Tekana
n
N (Newton) Pa (Pascal)

Newton
Gaya 1
Berat : Gaya
1 kg

Percepatan 1 m/s2 1m

1m

1 Newton 1 Pascal

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 2. Pengetahuan dasar tentang 2-2. Tekanan atmosfir
tekanan
2-2-1 Tekanan atmosfir

Gaya
Tekanan atmosfir = 1 atmosphere (atm)
standar
= 101,300 Pa
Udara = 1,013 hPa
= 101.3 kPa
Tekana Gaya = 0.1013 MPa
n Gaya
Atmosfi
r

Praktisnya,
1 atmosphere = 0.1 MPa.
Gaya

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 2. Pengetahuan dasar tentang 2-2. Tekanan atmosfir
tekanan
Tekanan atmosfir dan
2-2-2 vakum
Air discharge

Molekul
dalam
udara

"Vakum
"

Lebih rendah dari 0.1 MPa 0MPa “Vakum sempurna"

760mm 0.1MPa

Mercury (Hg)

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 2. Pengetahuan tentang tekanan 2-3. Titik referensi untuk ukuran tekanan

2-3-1 Macam-macam tekanan

MPaG MPa

2 2.1

n gauge
1 1.1

Tekanan absolut
Tekana

Tekanan atmosfir
standar 0 0.1

Vakum sempurna -0.1 0

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 3.Hubungan antara panas
3-1. Hubungan antara tekanan dan titik
dan tekanan didih

3-1-1 Ketika air mendidih di atas gunung

Temperatur
saturasi Titik didih : Sekitar. 87C

Tekanan Tekanan atmosfir:

saturasi 0.063 MPa

3776m
Tekanan
saturasi
Tekanan atmosfir standar = 0.1
MPa
Laut

Boiling point: 100C

Temperatur
Keadaan saturasi
saturasi
© DAIKIN INDUSTRIES, LTD. Daikin Training
WBT JP0026-1
 3. Hubungan antara
panas 3-2. Kurva saturasi
dan tekanan
3-2-1 Kurva saturasi untuk air

Kurva saturasi

0.2
Tekanan (MPa)

Cair Gas

0.1

0.063

70 120 140
87 100
Temperatur (C)

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 3. Hubungan antara
panas 3-2. Kurva saturasi
dan tekanan
3-2-2 Kurva saturasi untuk refrigeran R410A

Cair Gas
Tekanan (MPa)

R410A

Air

-
51.6
Temperatur (C)

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 Pengetahuan dasar tentang
Perpindahan panas

Sumber materi ; Si 18A page 8 ( Perpindahan panas)

Soal ; Q19

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 Konten

1. Pengetahuan dasar tentang perpindahan panas

1-1. Apakah perpindahan panas itu?

2. Pengetahuan dasar tentang Macam-macam perpindahan panas

2-1. Perpindahan panas

Konduksi 2-2. Perpindahan

panas Konveksi 2-3.

Perpindahan panas Radiasi

© DAIKIN INDUSTRIES, LTD. Daikin Training
WBT JP0026-1
 1-1. Apakah perpindahan panas itu?

Hukum kekekalan Energi (Hukum 1 Thermodinamika) berbunyi ;

Energi dapat berubah dari satu bentuk ke bentuk yang lain,

tetapi
tidak bisa diciptakan atau dimusnahkan (konversi energi) .

Perpindahan panas terjadi jika ada

perbedaan temperatur,

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 2. Pengetahuan dasar tentang Macam-macam perpindahan
panas
Perpindahan panas terbagi menjadi?

1. Konduksi adalah perpindahan panas

dengan kontak langsung melalui zat
padat.

2. Konveksi adalah perpindahan panas

melalui zat cair atau udara.

3. Radiasi adalah perpindahan panas

melalui gelombang elektromagnetik
atau energi dihantarkan tanpa perlu
adanya campur tangan.

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 Pengenalan Air Conditioning

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 Item Pembelajaran

1. Empat elemen dari Air Conditioning

Temperatur
Kelembaban
Kebersihan
Distribusi
Udara

2. Aplikasi dari Air

Conditioning
Air conditioning untuk kesehatan
Air conditioning untuk Industri
© DAIKIN INDUSTRIES, LTD. Daikin Training
WBT JP0026-1
 Empat elemen dari Air Conditioning

Temperatur Kelembaban

Kebersihan Distribusi Udara

Ruangan akan nyaman bila 4 unsur ini telah diatur

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 Empat elemen Air Conditioning
–Temperatur (Bola Kering and Bola
Basah)–
Psychrometer
Kalor

Temperatur Thermometer
Indikasi
Mengukur
Kalor
temperatur

Temperatur Summer: 25~27ºC Temperatur Temperatur

Winter: 18~22ºC bola bola basah
optimal kering 22ºCWB
25ºCDB
© DAIKIN INDUSTRIES, LTD. Daikin Training
WBT JP0026-1
 Empat elemen dari Air Conditioning
–Temperatur dan Kelembaban –
Psychrometer
Temperatur Temperatur
Bola kering Bola basah
DB WB

Perbedaan Temperatur

Kelembaban

© DAIKIN INDUSTRIES, LTD. Daikin Tr ainin

 Empat elemen dari Air Conditioning
– Kelembaban–

35ºCDB 22ºCWB 35ºCDB 31.8ºCWB

Perbedaan: Kecil
Perbedaan: Besar = Kelembaban
= Kelembaban kecil besar
Kasus 1 Kasus 2

: Uap air

: Udara
kering

32%RH 80%RH
Kelembaban Summer: 50 ~ 60%RH Winter: 45 ~ 60%RH
Optimal
© DAIKIN INDUSTRIES, LTD. Daikin Training
WBT JP0026-1
 Empat elemen dari Air Conditioning –Kebersihan–
Kebersihan: Menghilangkan kontaminasi udara (dust, CO2, odor,etc.)
Tipe dari udara yang terkontaminasi Udara bersih karena ventilasi
From From
outdoors rooms

Exhaust Cigarette
Road dust Bacteria
(NOx) smoke
Odor
from food
House waste
dust
Pollen Odor Udara kotor
etc. e
tc
Udara
. Bersih

Udara bersih karena filter

Standar kebersihan udara (hk. Japanese)
Volume debu udara: Kurang dari 0.15mg
Dirty air per meter cubic udara

 Konten CO : 10/1,000,000
Konten CO2 : Kurang dari
1,000/1,000,000

© DAIKIN INDUSTRIES, LTD. Daikin Training

WBT JP0026-1
 Empat elemen dari Air Conditioning
–Distribusi udara–
Distribusi udara: Aliran udara di ruangan

Indoor unit

Aliran udara optimal (kecepatan udara) : Kurang

dari 0.5m/s
