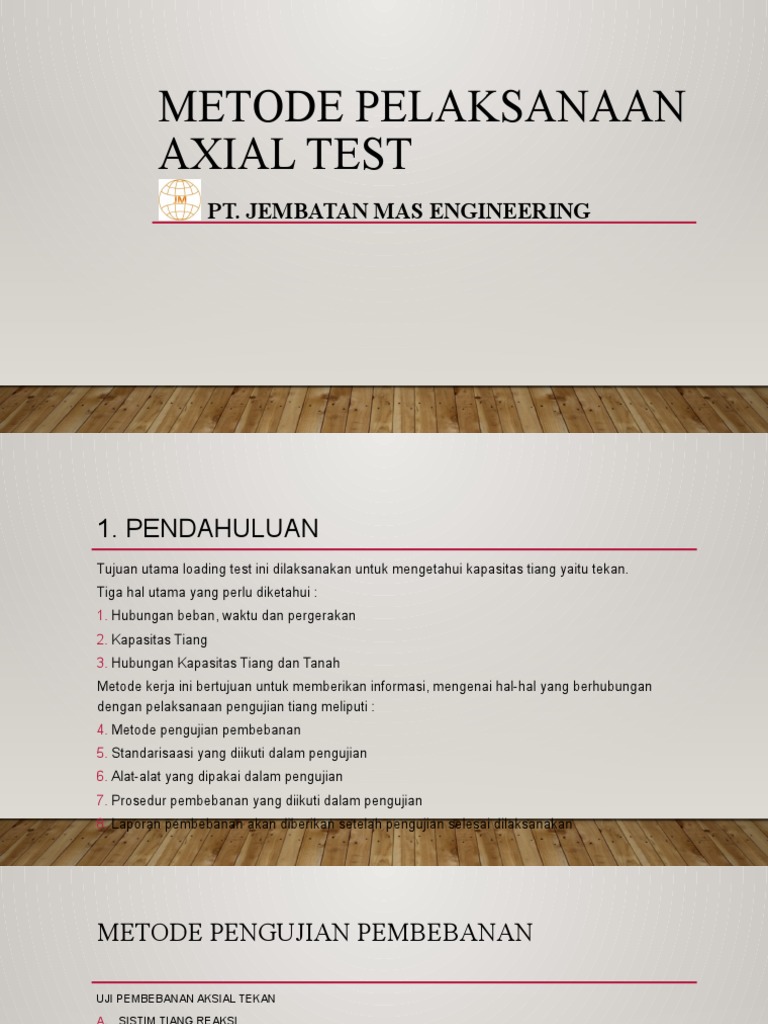

METODE PELAKSANAAN

AXIAL TEST
PT. JEMBATAN MAS ENGINEERING
1. PENDAHULUAN
Tujuan utama loading test ini dilaksanakan untuk mengetahui kapasitas tiang yaitu tekan.
Tiga hal utama yang perlu diketahui :
1. Hubungan beban, waktu dan pergerakan
2. Kapasitas Tiang
3. Hubungan Kapasitas Tiang dan Tanah
Metode kerja ini bertujuan untuk memberikan informasi, mengenai hal-hal yang berhubungan
dengan pelaksanaan pengujian tiang meliputi :
4. Metode pengujian pembebanan
5. Standarisaasi yang diikuti dalam pengujian
6. Alat-alat yang dipakai dalam pengujian
7. Prosedur pembebanan yang diikuti dalam pengujian
8. Laporan pembebanan akan diberikan setelah pengujian selesai dilaksanakan
METODE PENGUJIAN PEMBEBANAN

UJI PEMBEBANAN AKSIAL TEKAN

A. SISTIM TIANG REAKSI
• Metoda pengujian menggunakan tiang reaksi yang telah di laksanakan dan di rencanakan untuk memberikan gaya
gesek yang digunakan sebagai beban pada tiang pondasi yang dilakukan secara bertahap menggunakan dongkrak
hidrolik.
• Balok primer akan mendistribusikan gaya dari dongkrak hidrolis kebalok sekunder dengan ditahan tiang – tiang reaksi.
PEKERJAAN PERSIAPAN

1. KONDISI AWAL 2. GALI PERMUKAAN TIANG

PEKERJAAN PERSIAPAN

3. PEMASANGAN CASING TIANG 4. PEMASANGAN MAIN BEAM,

REAKSI SECONDARY BEAM DAN CASING ATAS
PESIAPAN AKHIR
 STANDAR PENGUJIAN

• Pengujian Tekan Berdasarkan : ASTM D 1143 – 81 (Disahkan Kembali 1994)

• Pengujian Tarik berdasarkan : ASTM D 3689 – 90
• Pengujian Lateral berdasarkan : ASTM D 3966 – 90
 PERALATAN YANG DIGUNAKAN

1. Dongkrak hidrolis / Hydraulic Jack 2. pompa Hidrolis

Merk : Enerpac Merk : Enerpac
Kapasitas : 1000T Kapasitas : 10000 psi
 PERALATAN YANG DIGUNAKAN

3. Manometer 4. Indiktor / Dial gauge

Merk : Enerpac Merk : Enerpac
Kapasitas : 10000 psi Kapasitas : 50mm
Ketelitian : 0,01 mm
Jumlah : 6 unit
 PERALATAN YANG DIGUNAKAN

5. Balok / Beam
6. Balok Referensi / Referensi Beam
Main WF : 2400x600-14000 mm
UNP : 100 x 100 x 3000
Secondary WF : 1800x600-12000/14000mm
PROSEDUR PEMBEBANAN

• Loading dilaksanakan dalam 4 siklus pembebanan yaitu :

HASIL PENGUJIAN

Loading Test data akan

diberikan setelah pengujian
selesai dilaksanakan, dan
akan disampaikan dalam
bentuk :
1. Beban vs Pergerakan Tiang
2. Beban vs Waktu
3. Pergerakan Tiang vs Waktu
THANK YOU
PT. JEMBATAN MAS ENGINEERING
