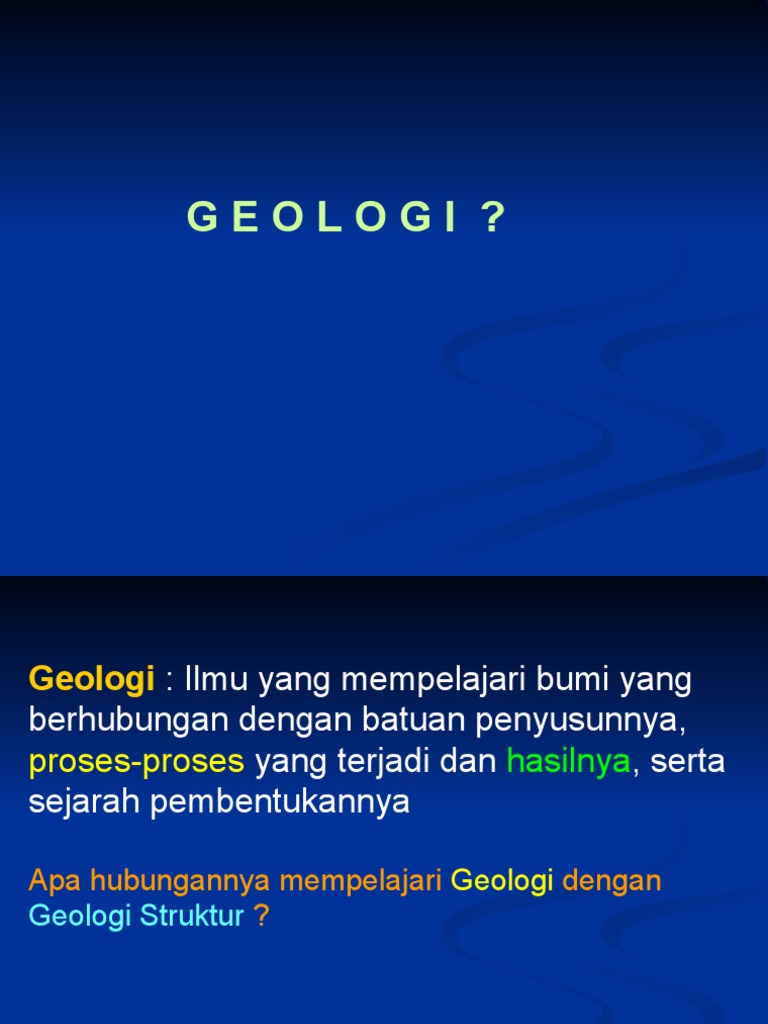

GEOLOGI ?

Geologi : Ilmu yang mempelajari bumi yang

berhubungan dengan batuan penyusunnya,
proses-proses yang terjadi dan hasilnya, serta
sejarah pembentukannya

Apa hubungannya mempelajari Geologi dengan

Geologi Struktur ?
Geologi Struktur : Ilmu mempelajari proses
tektonik beserta hasilnya.

Proses tektonik berhubungan dng gaya endogen

yang bekerja pada kulit bumi sehingga kulit bumi
mengalami deformasi.

Hasil gaya yang bekerja pd kulit bumi: lipatan,

kekar, sesar, bentang alam primer

GS mempelajari arsitektur kulit bumi akibat

deformasi
 Geologi : Ilmu yang mempelajari bumi yang
berhubungan dengan batuan penyusunnya,
proses-proses yang terjadi dan sejarah
pembentukannya
 Geologi struktur : Ilmu mempelajari proses
tektonik beserta hasilnya ( struktur lipatan,
kekar, sesar dll )
 Geologi & geologi struktur saling
berhubungan erat
 GAYA / TEGASAN / STRESS
 Asal gaya
 Gaya endogen → berasal dari dalam bumi
 Gaya eksogen → berasal dari luar bumi
 Macam gaya
 Gaya kompresi ( gaya tekan )
 Gaya ekstensi ( gaya tarik )
 Gaya kopel

 Asal usul gaya

 Hasil / akibat adanya gaya
 Macam Gaya

G. Kompresi G. Tarik

G. Kopel
 ASAL USUL GAYA
Dari gerakan lempeng bulit bumi.
Kulit bumi tersusun dari lempeng-lempeng yang
berinteraksi satu sama lain sehingga bergerak
saling bertumbukan atau bergerak saling
menjahui sebagai akibat dari arus konveksi dalam
astenosphere
 Kulit bumi
(stratigrafi tdk tampak)

G. Endogen

Morfologi awal Struktur geologi

G. Eksogen

Morfologi Stratigrafi Struktur geologi

akhir tampak tidak
berubah
 MORPHOLOGY OF THE
EARTH

FRACTURES / JOINTS

STRESS
FOLD
PRODUCT

FAULT

OTHER TECTONIC
STRUCTURES
Morfologi awal
ada tinggian,
rendahan.

Struktur tdk
Morfologi berubah,
akhir karena stratigrafi jadi
proses tampak,
eksogenik morfologi
awal berubah
 Jurus (Strike) & Kemiringan (Dip)
U
Arah jurus diukur dari arah utara ke
Sudut timur ( searah gerakan jarum jam )
kemiringan

Jurus : garis hasil perpotongan

bidang miring dengan bidang
horisontal
 β
α

α : True dip
β : Apparent dip
 Macam Kekar
 Tension joint (Kekar tarik) :
Terbentuk oleh gaya tarik – cirinya:
tidak lurus (lengkung), membuka, tidak
berpasangan, sering terisi
 Shear joint (Kekar gerus) :
Terbentuk oleh gaya kompresi– cirinya:
lurus, bidang rata, berpasangan, rapat,
memotong frakmen & matrik breksi
lurus
K. Tarik
 Muda

Tua

Sinklin

Antiklin
 Unsur-unsur lipatan
 Sayap lipatan
 Sumbu lipatan
 Bidang sumbu lipatan ( axial plane ) Sumbu
 Hinge line Hinge line
 Crest Sayap
 Trough Crest

Axial plane
 Struktur Sesar
 Sesar : kekar yang sudah mengalami
pergeseran pada bidangnya. Jurus dan
kemiringan dapat diukur seperti struktur
kekar. Bisa terdapat pada semua jenis
batuan. Ukurannya panjang sampai
pendek
 Unsur-unsur sesar
 Hanging wall : blok sesar diatas bidang sesar
 Foot wall : blok sesar di bawah bidang sesar
 Strike of fault (Jurus sesar)
 Dip of fault (Kemiringan sesar)
 Hade
 Fault line (Garis sesar)
 Net slip
 Strike slip
 Dip slip
 Striation of fault (Gores garis)
 C

 A : Hanging wall
 B : Foot wall B
 C : Bidang sesar A
 Net slip
 Dip slip
 Strike slip
 Jenis Sesar
 Sesar naik (thrust fault): Hanging wall relatif
naik terhadap foot wall
 Sesar turun (normal fault) : Hanging wall
relatif turun terhadap foot wall
 Sesar geser mendatar (strike slip fault) :
Hanging wall dan foot wall saling bergeser
tetapi tidak ada pergerakan naik atau turun.
Gerakan dapat sinistral (left handed) atau
dextral (right handed)
 Sesar naik
 C

B
Sesar turun
A
 ATTITUDE OF PLANES
Attitude : The general term for the orientation of a structural
plane or line in space, usually related to geographic
coordinates and the horizontal. Both bearing and inclination
are components of attitude
Bearing : The horizontal angle between a line and a specified
coordinates direction, usually true north or south
Inclination : The general term for vertical angle, measured
downward, between the horizontal and a plane or line
Strike : The bearing of a horizontal line on an inclined plane
Dip : The inclination of the line of greatest slope of an
inclined plane
Apparent dip : The inclination of a plane measured in a
direction not perpendicular to the strike
Problem
Given the attitude of a plane (N 90 E, 30 N), find the apparent dip
in the vertical section trending N 45 W

P δ : Dip

N
e
trik α:
S B
O α d Apparent dip
δ Y
A

X B A A d X
d N
N
Y 45
W 30
α

O O
Mencari true dip dari 2
apparent dip
ABFE: bidang miring
ODE: penampang tegak,
asimut N Y°E app dip=β2
OCF: penampang tegak
asimut N X°E app dip β1
OLK: penampang tegak
tegaklurus strike AB/ CD
Arah strike N Z°E,
true dip = α
Contour line Topographic profile
 Determination of thickness from outcrop width
measured on a slope

t : thickness σ :
slope δ : dip
w : outcrop
Perpotongan bidang
lapisan btn dng bid
permukaan bumi,
dan penggambaran-
nya pada peta
topografi. (V RULE)
a. Lapisan horisontal
b. Lapisan miring ke
hulu, dip 30°
c. Lapisan tegak
d. Lapisan miring ke
hilir, dip 45°
e. Lapisan miring ke
hilir, dip 17°
f. Lapisan miring ke
hilir, dip 6°
Determine the dip and strike of the map unit
 Peta Geologi (geological map)
 Peta geologi : Peta yang menggambarkan
hasil proses-proses geologi pada kulit bumi
 Menggambarkan penyebaran macam-macam
jenis batuan dan urutannya dari tua hingga
muda, struktur, morfologi kulit bumi suatu
daerah, peta dibuat pada peta topografi
 Mempunyai skala peta secara horisontal
 Pada eksplorasi batubara dilakukan
pembuatan peta penyebaran batubara secara
detil caranya seperti membuat peta geologi
 Penampang Geologi
(geological cross section)
 Penampang geologi : menggambarkan irisan
kulit bumi sehingga terlihat penyebaran
secara vertikal macam-macam batuan dan
urutannya, struktur geologinya, bentuk
permukaan kulit bumi suatu daerah
 Penampang geologi sangat membantu agar
peta geologi dapat dibaca secara benar
 Mempuyai skala peta secara horisontal dan
vertikal
Superposisi

Cross cutting
