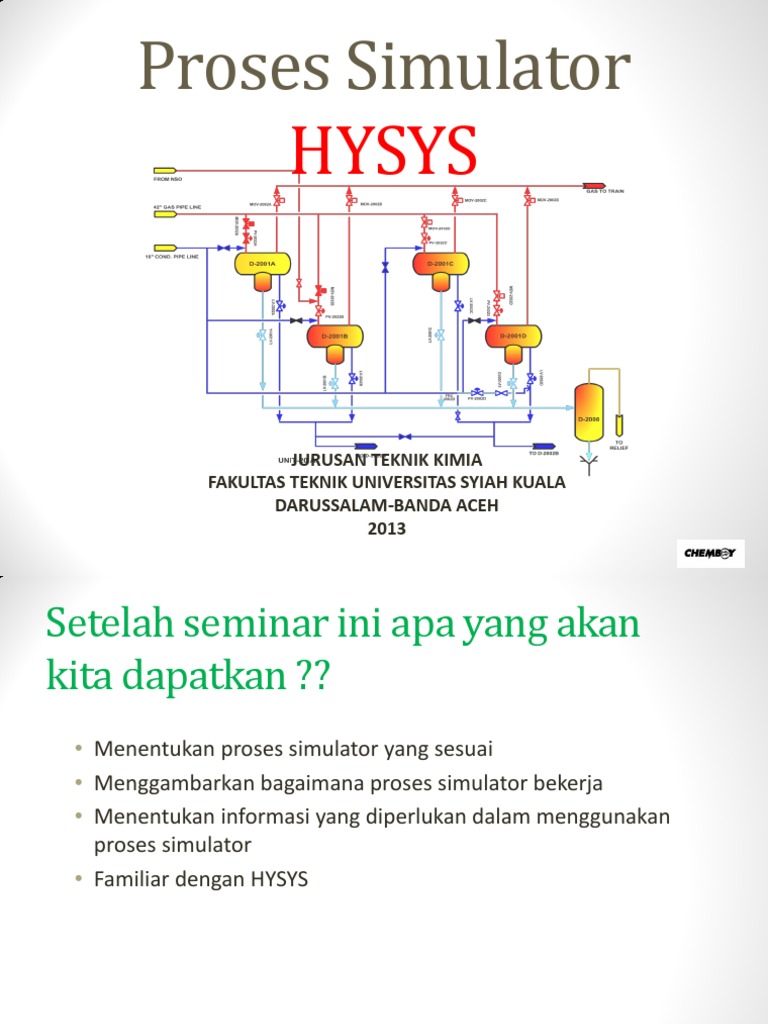

JURUSAN TEKNIK KIMIA FAKULTAS TEKNIK UNIVERSITAS SYIAH KUALA DARUSSALAM-BANDA ACEH 2013
Proses Simulator
Peralatan matematika yang memodelkan proses dengan aliran material dan energi yang kontinu dari satu unit operasi ke unit berikutnya.
Memodelkan fasilitas produksi permukaan dan Gas Plant Pemisahan minyak mentah dan stabilisasi Dehidrasi gas / sweetening Kompresi / refrigerasi Recovery gas liquid / fraksionasi, distilasi, dst.
Desain atau memilih proses Evaluasi konsep alternatif Mengecek desain kontraktor Sizing / estimasi harga peralatan
Evaluasi proses operasi dan performa Pemecahan masalah performa Studi debottlenecking Optimasi performa proses
15 menit
Component database Thermodynamic model solver Flowsheet builder Unit operation block builder Data output generator Flowsheet solver
4
5 6
5 6
Problem 1 : Phase
Suatu campuran sebanyak 100 lbmole/hr dengan komposisi (% mole) propane 61%, n-butane 28% dan n- pentane 11% . Tentukan !! fasa campuran tsb pada 150 F dan 200 psia? Apakah satu phase (liquid saja atau vapor saja) atau dua phase?
Cara manual : F = V + L ..(1) Zi.F = V.yi + L.xi ..(2) yi = Ki . xi ..(3) Ki = f(T,P) ....(4) xi = F.zi / [F + V(Ki 1)] ....(5) yi = F.zi / [F + L(1/Ki 1)] ...(6) Dengan mencoba-coba nilai L/F atau V/F hingga didapatkan xi = 1 atau yi = 1.
Hasil Simulator
Problem 2 : Komposisi
Sebuah liquid yang telah di-flash melalui sebuah valve (katup) menuju tekanan 1 atm dan dimasukkan ke separator.
Liquid tersebut memiliki komposisi seperti di bawah ini dan menjadi jenuh pada tekanan 100 psia. Metana 50 lb-mol / hr Etana 70 lb-mol / hr Propana 60 lb-mol / hr
Tentukan flow dan komposisi pada masing-masing stream yang belum diketahui.
Review
Menentukan perangkat / tool yang tepat untuk memecahkan masalah Perhitungan manual (dengan tangan) Proses Simulator (HYSYS) Menggunakan Proses Simulator Memilih komponen & model Termodinamik Menentukan konfigurasi proses Menentukan aliran umpan Memilih model unit operasi Menentukan konektivitas aliran/unit operasi Menyediakan parameter operasi Jalankan simulasi (jika perlu) Cek hasil
