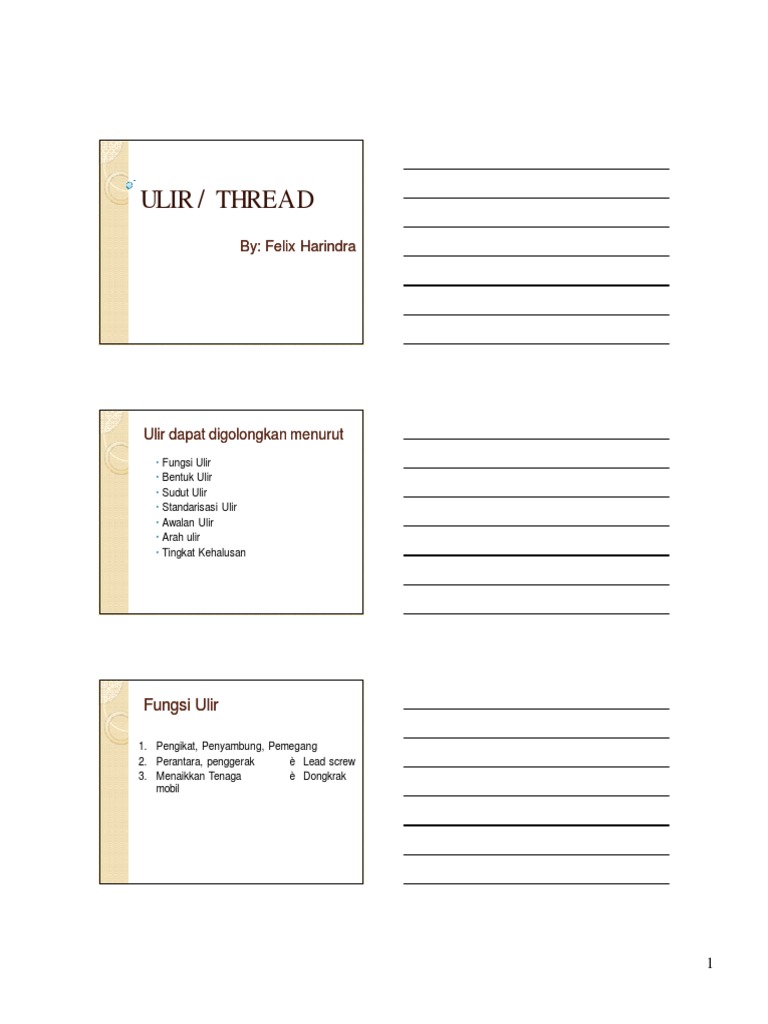

ULIR / THREAD

By: Felix Harindra

Ulir dapat digolongkan menurut

Fungsi Ulir Bentuk Ulir Sudut Ulir Standarisasi Ulir Awalan Ulir Arah ulir Tingkat Kehalusan

Fungsi Ulir
1. Pengikat, Penyambung, Pemegang 2. Perantara, penggerak Lead screw 3. Menaikkan Tenaga Dongkrak mobil

Jenis Ulir Menurut Bentuknya

Ulir Segitiga
M20 W1/2x16 TPI R : Ulir segitiga dengan dia. mayor 20 mm dengan sudut puncak 60 ( M = Metris ) : Ulir segitiga dengan dia.mayor dan jarak puncak 16 ulir per inch dengan sudut puncak 55 ( W = Whitworth ) : Ulir segitiga untuk pipa dengan sudut puncak 55 ( ulir BSP )

Ulir Acme (Trapesium)

Tr 30 x 6 : Ulir Trapesium dia.mayor 30 jarak puncak 6mm dan sudut puncak 30.

Ulir Segiempat (T idak Distandarisasi) Ulir Bulat

Rd 50 x 1/6 : Ulir bulat dia.mayor 50mm jarak puncak1/6

Ulir Tanduk (Buttress Thread)

S 50 x 8 : Ulir tanduk dengan dia.mayor 50mm, jarak puncak 8 mm.

Jenis Ulir Menurut Bentuknya

Ulir Segitiga

Ulir Acme (Trapesium)

Ulir Segiempat

Jenis Ulir Menurut Bentuknya

Ulir Bulat

Ulir Tanduk (Buttres thread)

Jenis Ulir Menurut Sudut

Ulir 60 Metris, UNF. Ulir 55 Withworth, BSF, BSP, NF, G, R

Jenis ulir menurut Standarisasi

Metric

ISO threads/Metris, Trapesium

Imperial BSW=W, BSF, BSP, BA, UNC, UNF, G, R, NPT, NPTR, NPSC
Note: - BSW - BSF - BSP - BA - UNC - UNF British Standard Whitworth British Standard Fine British Standard Pipe British Association Unified Course Unified Fine

Jenis Ulir Menurut Awalan

Ulir tunggal Ulir majemuk 2 awalan, 3 awalan, dst

Ulir majemuk dipakai untuk mendapatkan gerak axial yang lebih besar dengan putaran yang kecil

Ulir Majemuk
Lead / kisar
Pitch

Start 1 Start 2

Jenis Ulir Menurut Arah Uliran

Ulir kanan

RH

Ulir Kiri

LH

Jenis Ulir menurut tingkat Kehalusan

Ulir halus alat ukur

Ulir Medium m spindel penggerak biasa, pengikat Ulir Kasar g baut-baut pemegang, perantara

Jarak puncak (gang/pitch)

Satu putaran ulir penuh pada silinder. Pitch/lead : Jarak puncak pada arah axial Lead : Kisar Ulir tunggal Kisar = jarak puncak/pitch Ulir ganda Kisar = 2 x jarak puncak

ULIR

PITCH

Bagaimana menentukan jenis ulir suatu bolt atau nut ?

Bentuk uliran ? Diameter mayor atau minor ? Pitch jarak ulir ( pitch gauge ) Metris mm Imperial TPI (Thread per Inch) Check akhir dengan Thread Gauge, Plug Thread Pauge/Ring Thread Gauge

DIMENSI ULIR

ULIR SEGITIGA

ULIR TRAPEZIUM

ULIR KOTAK

Pembuatan Ulir

Ulir Luar (bolt) - Sney & dies - Bubut - Milling - Roll / press Ulir Dalam (nut) - Tapping - Bubut - Milling

TAP

Tap adalah alat untuk membuat ulir dalam dengan tangan atau mesin. Tap dibuat berbentuk ulir luar yang digerinda dengan 3 atau lebih lekukan memanjang yang kita kenal dengan alur, alur inilah yang membentuk sisi potongnya. Material Tap: Baja Carbon, HSS

Tap Tangan

Tap Tangan terdiri dari 3 buah dalam 1 set. Ada juga hanya 1 buah untuk lubang tembus. Ujung tap dibentuk segi empat sebagai pemegang tap.

Tap Tangan

Tap No. 1 (1 Lingkaran)

Tap no. 1 inilah yang pertama digunakan, mempunyai bentuk tirus diujungnya (8-10 threads) untuk mempermudah pemotongan. Bentuk ulir yang dihasilkan no. 1 ini hanya 55% dari bentuk ulir yang sesungguhnya.

Tap No. 2 (2 lingkaran)

Tap no. 2 ini dipakai setelah no. 1. Bentuk tirus pada ujungnya lebih pendek (3-4 threads) dari pada no. 1. Tap no. 2 ini hanya 25% pemotongannya.

Tap No 3 (3 lingkaran/tidak ada)

Tap no. 3 ini adalah tap yang terakhir dan yang membentuk profil ulir yang penuh. Dan bagian tirus pada ujungnya sangat pendek sehingga dapat mejacapai dasar untuk lubang yang taK tembus.

Tap Tangan

Perbedaan antara tap satu dengan tap yang lain adalah panjang bagian yang tirus pada ujungnya. Setiap tap mempunyai bentuk profil penuh yang sama. Tap-tap ini disebut : No. 1 = Tap tirus / Taper Tap No. 2 = Tap 1/2 tirus / Intermediate Tap No. 3 = Tap silindris / Plug Tap

Tap Mesin

Tap mesin tidak berbeda jauh dengan tap tangan. Biasanya tap mesin ini dibuat sebagai tap pemotongan langsung. Satu tap memotong ulir langsung pada ukurannya (profil penuh). Pada ujung dari alur terdapat lekukan menyudut yang digerinda dengan tujuan untuk menambah sudut buang supaya memotong dan mengeluarkan beram dengan lebih baik. Alur alur tap lurus.

Tap Mesin

Tap mesin ada juga terdiri dari 2 buah dalam 1 set (No. 2 dan No. 3). Tap mesin ini dapat juga dipakai sebagai tap tangan.

Tap Mesin

Untuk lubang yang tak tembus, tap harus mempunyai alur serong kanan. Beram2 keluar menurut arah yang berlawanan dengan arah pemakanan (menuju tangkai). Ada juga tap2, khusus seperti untuk aluminium dengan deretan ulir yang bergantian atau tap untuk mesin pengetapan otomatis dengan hanya 2 (dua) alur.

Sudut Buang Alur Tap

0 - 5

Sudut buang dari tap harus disesuaikan dengan bahan yang di tap. Sudut dari alur berfungsi untuk melingkarkan dan memotong beram. Alur juga harus dapat meneruskan pendingin sampai pada sisi potongnya.

Tabel yang menunjukkan sudut buang Y untuk bermacam-macam bahan. 0 - 5 : Untuk bahan yang rapuh dan keras, kuningan besi tuang kelabu dll. 6 - 15 : Untuk baja 70 - 90 Kg/mm2

15 - 25 : Untuk baja sampai dengan 50 Kg/mm2, tembaga, dura-luminium. 25 - 35 : Aluminium, timah putih.

Lubang Untuk Pengetapan

1. Hitung diameter lubang yang harus dibor (di) di = mayor pitch Contoh : M6 pitch = 1 di = 6 1 = 5 mm 2. Bor diameter dalam (di). 3. Untuk lubang tembus dicountersink kedua sisinya kira kira 0,2 mm lebih besar dari diameter luar ulir (de + 0,2). Catatan : Countersink dikerjakan apabila,tebal material (benda kerja) memungkinkan.

Pemegang Tap
Rahang tetap

Rahang bergerak

Lengan pemutar

Pemegang tap harus mempunyai ukuran yang memadai, sehingga memungkinkan penjepitan dengan baik pada bagian segi empat dari tangkai tap. Pemegang tap dengan rahang-rahang yang dapat digerakkan adalah yang paling tepat (baik).

10

CaraCara -cara Pengetapan Dengan Tangan

1. 2.

Jepit tap no. 1 dalam pemegang tap. Mulai pengetapan dengan tekanan dalam arah (searah) lubang, supaya tap memotong (bitting) atau membuat ulir. Gunakan oli pemotong untuk besi.Putar beberapa kali. Periksa dengan penyiku apakah tap segaris dengan lubang (tegak lurus). Jika kedudukan tap miring, dapat diperbaiki dengan memberikan tekanan yang ringan pada bagian yang berlawanan sambil pemegang tap diputar.

Tekan bagian ini sambil diputar

3.

4.

CaraCara -cara Pengetapan dengan Tangan

5. Putar kebelakang setengah putaran untuk memotong beram-beram.

Setelah kedudukan tap baik, dianjurkan untuk sering memutar tap, dengan setengah putaran kearah sebaliknya, untuk memotong beramberamnya. Dalam pengetapan yang dalam, bahkan memutar kembali tap sampai keluar untuk meng-hilangkan beram. Periksa lagi dengan penyiku. Lanjutkan pengetapan dengan tap no. 2 dan no. 3.

6. 7.

SNIJ / DIES

Pemotong ulir luar (Snij) dibuat dari baja karbon tinggi atau baja kecepatan tinggi. Digunakan untuk membuat/ memotong ulir ulir luar pada batang dan pipa. Pemotong ulir luar ini ada beberapa tipe yg dapat kita temui.

11

lalah suatu lingkaran cakram dengan lubang berulir ditengahnya (pusat). Diawal ulir dikedua sisinya dichamper sehingga membentuk tirus, berguna untuk memusatkan pemotong ulir tersebut pada benda kerja dan mempercepat proses pemotongan. Lubang-lubang yang seragam, sejajar dengan sumbu ulir dan memecah dibagian ulir, menimbulkan banyaknya sisi - sisi potong, alur alur pemotong beram dan ruang untuk membuang beram. Pemotong ulir ini dibelah pada satu tempat untuk memungkinkan pengaturan lebarnya secara terbatas.

Pemotong Ulir Belah

Celah Alur

Lubang lubang penahan

Keliling pemotong ulir ini dilengkapi dengan Iubang2 penahan dan Iubang - lubang penyetel yang berbentuk kerucut untuk mengatur pemotong ulir dalam tangkai snij.

Pemotong Ulir Tertutup

Pemotong ulir tertutup ini sama bentuknya dengan pemotong ulir belah. Tanpa celah tidak dapat diatur. Ukuran ulir yang akan dipotong/dibuat tidak dapat diubah-ubah.

Mur Pemotong Ulir

Mur pemotong ulir biasanya dibuat dari baja karbon tinggi berbentuk segi enam. Champer kecil pada kedua sisinya dan tidak bisa diubah/diatur. Mur pemotong ulir digunakan untuk memperbaiki atau memperbaharui ulir ulir yang mungkin telah rusak.

12

Pemotong Ulir untuk Mesin Otomatis

Pemotong ulir ini dilengkapi dengan Iubang lubang. Dipasang dengan baut. Alurnya mempunyai bentuk khusus supaya keluarnya beram lebih baik. Hanya dapat digunakan dari satu sisi saja.

Tangkai Die /Snij /Snij

Tangkai Die / Snij

Tangkai die (pemegang die ulir) digunakan untuk memegang die dan memutarnya. Mereka dilengkapi dengan empat/lima baut yang runcing ujungnya. Baut penahan (ditangkai die yang besar: dua baut) membantu penempatan die ditangkai. Baut pusat, dengan ujung 60digunakan untuk membuka secara ringan pada die, sedang dua lainnya digunakan mengunci die untuk roengatur pemotongan. Jika baut baut dikeraskan terlalu kuat die akan patah. Kerja dengan die tertutup, semua baut digunakan untuk menahan die.
Baut pusat Baut

13

Persiapan Benda Kerja dan Die

Diameter luar dari batang harus 0,1 - 0,2 mm lebih kecil dari pada diameter nominal dari ulir. Ujung dari batang harus di chamfer. Diameter d1 harus agak kecil di-bandingkan dengan diameter dalam ulir. Sebelum memulai pemotongan pertama, buka die secara ringan dengan mengeraskan baut pusat. Baut baut pengatur dan baut baut penahan diputar sampai mereka menyentuh dasar dari Iubang lubang penahan.

Cara Membuat Ulir

Posisi/letak Snij ini harus tegak lurus dengan benda kerja. awal pemotongan menggunakan tekanan pada tangkai Snij (lihat gmb.) dan diputar searah dengan arah jarum jam (untuk ulir kanan). Setelah permulaan pemotongan, teruskan tekanan pemotongan seperti dalam pengetapan. Sewaktu2 berhenti memotong dan diputar setengah putaran berlawanan dengan arah jarum jam. Beram akan patah dan jatuh/keluar. Setelah pemotongan pertama, pemotong ulir agak diperkecil, pertama buka baut tengah kemudian kencangkan kedua baut pengatur. Lanjutkan pemotongan kedua seperti diatas. Pakai pendingin/pelumas untuk besi.

Pemotongan Ulir dengan Snij Terpisah

Snij terpisah terdiri dari sepasang rahang atau 4 rahang yang dimasukkan pada tangkai snij. Snij ini digunakan untuk membuat ulir2 yang besar dengan tangan. Bentuknya memungkinkan pemotong ulir dapat diatur untuk pemotongan dangkal, perlahan2 pemotong ulir diatur hingga nenghasilkan ulir dan pemotong ulir ini dapat dibuka selebar-lebamya. Tangkai snij ini ada bermacam2 tipe. Harus diperhatikan pada waktu menyisipkan pemotong ulir yang terpisah pada posisi pasangan yang benar. Rahang2 diberi tanda dengan nomor sehingga dapat memungkinkan pemasangan pada tangkai snij dengan baik.

Tangkai Snij Terpisah Dengan 2 rahang

Tangkai Snij Untuk Pemotong Ulir Pipa

14
