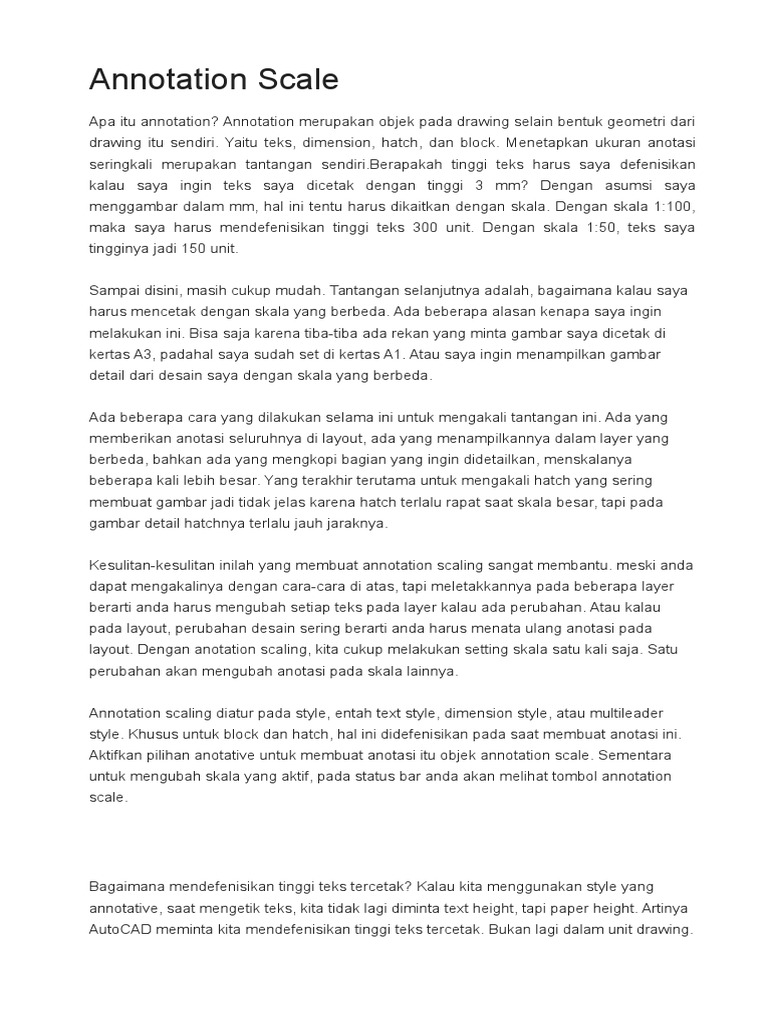

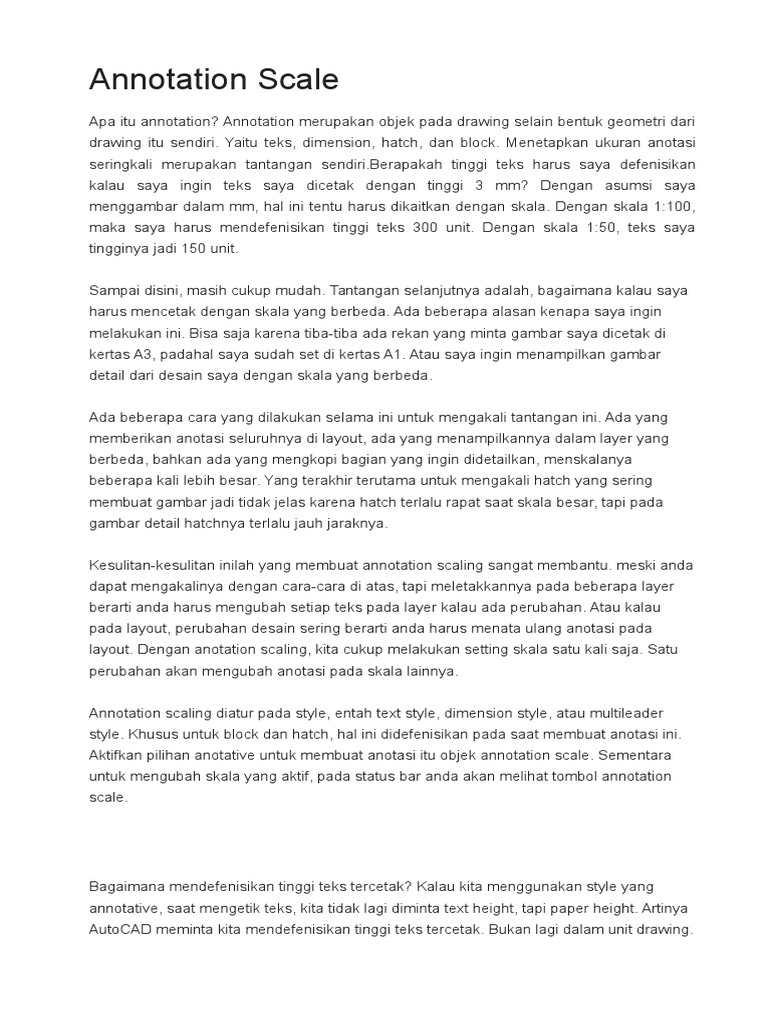

Annotation Scale

Apa itu annotation? Annotation merupakan objek pada drawing selain bentuk geometri dari
drawing itu sendiri. Yaitu teks, dimension, hatch, dan block. Menetapkan ukuran anotasi
seringkali merupakan tantangan sendiri.Berapakah tinggi teks harus saya defenisikan
kalau saya ingin teks saya dicetak dengan tinggi 3 mm? Dengan asumsi saya
menggambar dalam mm, hal ini tentu harus dikaitkan dengan skala. Dengan skala 1:100,
maka saya harus mendefenisikan tinggi teks 300 unit. Dengan skala 1:50, teks saya
tingginya jadi 150 unit.
Sampai disini, masih cukup mudah. Tantangan selanjutnya adalah, bagaimana kalau saya
harus mencetak dengan skala yang berbeda. Ada beberapa alasan kenapa saya ingin
melakukan ini. Bisa saja karena tiba-tiba ada rekan yang minta gambar saya dicetak di
kertas A3, padahal saya sudah set di kertas A1. Atau saya ingin menampilkan gambar
detail dari desain saya dengan skala yang berbeda.
Ada beberapa cara yang dilakukan selama ini untuk mengakali tantangan ini. Ada yang
memberikan anotasi seluruhnya di layout, ada yang menampilkannya dalam layer yang
berbeda, bahkan ada yang mengkopi bagian yang ingin didetailkan, menskalanya
beberapa kali lebih besar. Yang terakhir terutama untuk mengakali hatch yang sering
membuat gambar jadi tidak jelas karena hatch terlalu rapat saat skala besar, tapi pada
gambar detail hatchnya terlalu jauh jaraknya.
Kesulitan-kesulitan inilah yang membuat annotation scaling sangat membantu. meski anda
dapat mengakalinya dengan cara-cara di atas, tapi meletakkannya pada beberapa layer
berarti anda harus mengubah setiap teks pada layer kalau ada perubahan. Atau kalau
pada layout, perubahan desain sering berarti anda harus menata ulang anotasi pada
layout. Dengan anotation scaling, kita cukup melakukan setting skala satu kali saja. Satu
perubahan akan mengubah anotasi pada skala lainnya.
Annotation scaling diatur pada style, entah text style, dimension style, atau multileader
style. Khusus untuk block dan hatch, hal ini didefenisikan pada saat membuat anotasi ini.
Aktifkan pilihan anotative untuk membuat anotasi itu objek annotation scale. Sementara
untuk mengubah skala yang aktif, pada status bar anda akan melihat tombol annotation
scale.

Bagaimana mendefenisikan tinggi teks tercetak? Kalau kita menggunakan style yang
annotative, saat mengetik teks, kita tidak lagi diminta text height, tapi paper height. Artinya
AutoCAD meminta kita mendefenisikan tinggi teks tercetak. Bukan lagi dalam unit drawing.

Perhatikan bahwa saya membuat dua set rectangle dan teks. Satu menggunakan
annotation scaling, dan satunya tanpa annotation scaling. Keduanya saya buat dengan
skala yang sama, 1:100. Lalu saya menambahkan satu viewport di sebelahnya dengan
skala 1:50.
Yang terjadi kemudian adalah, tanpa annotation scaling, teks akan ditampilkan 2x lebih
besar bersama-sama geometrinya. Sementara dengan annotation scaling, meskipun
geometri ditampilkan 2x lebih besar, teks akan mempertahankan ukuran cetaknya.
Sehingga kita lihat teks lebih kecil dari sebelumnya (klik image untuk memperbesar).

Sekarang muncul pertanyaan baru

Saya punya beberapa anotasi yang ingin saya tampilkan di gambar detail, tapi saat saya
menampilkan gambar keseluruhan, anotasi ini tidak ditampilkan. Karena kalau ditampilkan
semuanya, maka gambar saya akan tampak berantakan.
Tentu saja anda bisa! Cobalah pilih anotasi anda, buka properties. Disebelah annotation
scaling, klik

Anda akan melihat daftar skala yang disupport oleh anotasi tersebut. Pada contoh ini,
anotasi ini ditampilkan pada dua skala, yaitu 1:5 dan 1:50. Kalau anda menampilkan
gambar dalam skala 1:10, anotasi ini tidak akan tampak di gambar! very cool isnt it?

Buat yang ingin mencoba perilaku annotation scale ini, bisa coba langkah-langkah berikut:
1.

Buatlah style yang memiliki perilaku annotation scale. Boleh style text, dimension,
atau multileader. Untuk contoh sederhana, kita coba text style terlebih dahulu.
Aktifkan style tersebut.

2.

Pada annotation scale di toolbar, gantilah menjadi skala yang diiinginkan. Misalnya
1:100.

3.

Aktifkan single line text dengan mengetikkan DT lalu [ENTER]. Perhatikan kalau
AutoCAD akan menanyakan paper height bukan lagi text height. Isikan tinggi cetak
yang diinginkan. Berikan nilai 3, dengan asumsi bekerja dalam satuan mm.

4.

Ketikkan teks yang diinginkan.

Sekarang kita akan membuat teks baru untuk skala 1:50

1.

Ubahlah skala pada annotation scale menjadi 1:50.

2.

Ulangi membuat teks dengan tinggi paper height 1:50.

Bandingkanlah besarnya dengan teks yang pertama dibuatKali ini kita akan
menambahkan skala teks pertama, sehingga mensupport skala untuk 1:50, dan 1:100.
1.

Pilihlah teks pertama. Pada properties, klik di sebelah annotative scale. Sebuah
kotak dialog akan terbuka.

2.

Klik add Pilih 1:50, dan klik OK.

3.

Teks pertama akan berukuran sama dengan teks kedua!

Cobalah mengetes annotative scale dengan mengubah-ubah skala pada status bar.
Coba juga membuat objek lain seperti dimension, multileader, atau hatch dan block :)Satu
masalah
Anotasi

lagi
saya

sudah

saya

susun

rapi

untuk

gambar

dengan

skala

1:50.

Tapi waktu di skala 1:5 Anotasi saya tampak terlalu jauh atau terlalu rapat. Apa bisa
anotasi ini ditampilkan dalam posisi yang berbeda pada skala yang berbeda? Sekali lagi,
bisa Cobalah aktifkan skala yang ingin anda ubah posisinya. Klik anotasi yang ingin
anda geser. Perhatikan bahwa anda dapat melihat beberapa posisi anotasi. Pada contoh
ini, hanya 2 skala yang didukung. Jadi hanya dua posisi anotasi.

Annotation scaling akan menjamin setiap anotasi anda dicetak dalam ukuran yang sama.
Tidak peduli anda menggunakan skala berapapun.

SETTING AUTO CAD

Selama

AutoCAD

belum

pernah

di setting,

berarti

Anda

beroperasi

secara default. Untuk mempermudah proses penggambaran di dalam AutoCAD, serta

untuk memperoleh hasil gambar yang betul-betul presisi sesuai dengan yang
direncanakan, maka sebelum memulai menggambar harus dilakukan pengaturan
terlebih dahulu. Adapun yang harus dilakukan dalam proses pengaturan tersebut
adalah :

Setting Units
Pada pengaturan ini digunakan untuk menentukan unit satuan ukuran pada saat
menggambar. Terdapat 2 pilihan langkah, yaitu:
Langkah pertama dengan Menubar: Pada Menubar pilih Format Units, maka akan
muncul kotak dialogDrawing Unit seperti dibawah ini:

Gambar.23 Drawing Unit

Pada kotak Drawing Unit, Length untuk mengatur ukuran dan kepresisian yang
akan dibuat dengan memilih pada Type dan Precision, begitu juga pada Angle. Pada
tabel diatas Type Length saya pilih Decimaldengan kepresisian 4 digit dibelakanug
koma, untuk Type Angle saya pilih Decimal Degrees dengan kepresisian 2 dibelakang
koma. Apabila kita menginginkan putaran sudut searah dengan putaran jarum jam,
maka pada pilihan Clockwise dicentang. Pada Insertion Scale digunakan untuk

mengatur 1 unit pada AutoCAD berbanding dengan 1 milimeter pada aktualnya apabila
kita memilih satuan milimeter. Pilihan padaDirection digunakan untuk memilih
permulaan sudut yang kita buat, sebaiknya kita pilih East, karena posisiEast sejajar
dengan garis horisontal. Gambarnya seperti dibawah ini:

Gambar.24 Direction Control

Langkah kedua dengan perintah Command:

Command: Units (Enter)
Maka akan muncul kotak Drawing Units seperti pada gambar.23

Setting Display atau Area gambar pada AutoCAD

Biasanya pada waktu membuka AutoCAD pertama kali layar display atau area
gambar berwarna hitam. Untuk mengganti warna display pada AutoCAD terdapat 2
pilihan langkah, yaitu:
Langkah pertama dengan Menubar: Pada Menubar pilih ToolsOptions, kemudian
akan muncul Tabel Options, maka akan muncul tabel seperti di bawah ini:

Gambar.25 Options

Dari gambar diatas tidak perlu saya jelaskan satu persatu, karena akan menyita
waktu dan pada pilihan di gambar tersebut sudah standar dari AutoCAD. Setelah
muncul gambar seperti diatas, kemudian kita pilihDisplay Colors, pada Color pilih

warna sesuai yang diinginkan, kemudian pilih Apply & Close. Tabelnya seperti dibawah
ini:

Gambar.26 Drawing Window Colors

Setelah itu pilih OK, maka display/area gambar pada AutoCAD akan berubah warna
sesuai yang kita inginkan.
Langkah kedua dengan perintah Command:
Command: Preferences (Enter)
Maka akan muncul kotak Drawing Units seperti pada gambar.25

Setting Snap dan Grid

Snap dan Grid adalah alat bantu adalah alat bantu untuk menggambar. Apabila
posisi Grid aktif, maka pada display/area gambar pada AutoCAD akan muncul titik-titik
beraturan, sedangkan apabila Snap dalam keadaan aktif maka pergerakan mouse akan
bergerak sesuai dengan titik-titik Grid, bisa diartikan bahwa pergerakan mouse tidak
bebas karena gerakan kursor akan melompat ke tiap titik-titik tersebut. Terdapat 2
pilihan langkah, yaitu:
Langkah pertama dengan Menubar: Pada Menubar pilih Tools Drafting Setting,
maka akan muncul tabel seperti dibawah ini:

Gambar.27 Drafting Settings

Dari gambar.27 diatas menunjukkan bahwa apabila posisi Snap On dicentang,

maka pergerakan kursor akan melompat setiap unitnya sesuai dengan ukuran yang
kita masukkan pada posisi Snap X spacing danSnap Y Spacing. Begitu pula pada Grid
On, apabila kita centang Grid On, maka titik-titik Grid yang muncul mempunyai jarak
sesuai dengan nilai yang kita masukkan pada Grid X Spacing dan Grid Y Spacing.

Gambar.28 Snap dan Grid dalam keadaan aktif

Pada

gambar.28

menunjukkan

titik-titik Grid,

untuk

memunculkan

titik-

titik Grid maka pada Grid Behavior posisi Display grid beyond Limits dicentang. Untuk
membuat gambar Isometrik pada layar 2D, maka pada Text Snap Type pilih Isometric
Snap, maka kursor akan berubah bentuk menjadi posisiIsometric. Gambarnya seperti
dibawah ini:

Gambar.29 Kursor Isometric

Langkah kedua dengan perintah Command:

Command: Dsettings (Enter)
Maka akan muncul kotak Drawing Units seperti pada gambar.27

Setting ORTHO
ORTHO digunakan

untuk

mengatur

garis

yang

akan

kita

buat.

Misalnya

apabila Ortho dalam keadaan ONmaka, garis yang dibuat akan lurus secara horisontal
dan vertikal dan tidak bisa membuat garis sudut/miring. Untuk membuat garis
sudut/miring maka posisi Ortho harus posisi OFF. Lihat gambar dibawah ini:

Gambar.30 Posisi ORTHO dalam keadaan ON

Gambar.31 Posisi ORTHO dalam keadaan OFF

Setting OSNAP
OSNAP digunakan untuk menempatkan suatu object/garis ketempat object yang
lain (garis yang satu dengan yang lainnya saling bersinggungan/berpotongan) baik itu
garis lurus, lingkaran, garis lengkung dan lain-lain. Untuk ,mengaktifkan Osnap yaitu
pilih Tools Drafting Setting Object Snap, maka akan muncul table seperti dibawah
ini:

Gambar.32 Drafting Setting-Object Snap Mode

Untuk mengaktifkan Object Snap, maka pada posisi Object Snap On dicentang dan
pada Object Snap Modes juga dicentang sesuai dengan yang kita inginkan.

Setting Layer
Layer digunakan untuk mengelompokkan obyek-obyek tertentu, dengan maksud
untuk membeda-bedakan obyek yang satu dengan yang lainnya. Disamping
itu Layer dapat digunakan untuk mengunci, menghilangkan obyek, mengganti warna,
mengganti type garis, menebalkan garis memberi nama layer dan lain-lain. Langkah
pertama pilih Layer Properties Manager seperti gambar dibawah ini:

Gambar.33 Layers

Maka akan muncul kotak Layer Properties Manager seperti gambar dibawah ini:

Gambar.34 Layer Properties Manager

Dari

gambar

diatas,

arahkan

mouse

pada

angka

0 Enter,

maka

akan

muncul Layer1. Kita bisa mengganti nama Layer1 sesuai dengan yang kita inginkan.
Apabila kita ingin mengganti warna, maka klik padaColor, dan apabila ingin mengganti
tipe garis dan tebal garis dapat kita pilih sesuai dengan keinginan kita. Gambar
dibawah ini menunjukkan penambahan Layer seperti yang kita inginkan.

Gambar.35 Penambahan Layer pada Layer Properties Manager

Pada gambar diatas, Layer dengan nama Iswan Arjuna (hahaa.....) harus dalam
keadaan di centang, karena kita akan membuat obyek dengan Layer tersebut, setelah
itu kita pilih Apply > Ok. Untuk membuat beberapa Layer, lakukan seperti diatas.

Setting Text Style

Text Style digunakan untuk membuat type text yang kita inginkan sesuai dengan
ketersediaan dalam AutoCAD itu sendiri. Untuk mengatur text tersebut langkahlangkahnya adalah sebagai berikut:
Pada Menubar kita pilih Format > Text Style, maka akan muncul kotak dialog seperti
dibawah ini:

Gambar.36 Text Style

Pada Style Name masih posisi Standard, untuk mengubahnya pilih New, maka
akan mucul kotak dialogNew Text Style seperti dibawah ini:

Gambar.37 New Text Style

Style Name diganti sesuai dengan keinginan kita, misalnya kita ganti dengan
nama Romans,
kemudianOK,
maka
pada Style
Name akan
berubah
dari Standard menjadi Romans. Langkah selanjutnya pada Font Name kita pilih
jenis text yang akan kita pake sesuai keinginan kita. Misalnya disini saya akan
pilih Romans, maka tampilan kotak dialognya seperti dibawah ini:

Gambar.38 Text Style

Kemudian pilih Apply lalu Close.

Setting Dimension Style

Dimension Style digunakan untuk membuat type dimension yang kita inginkan
sesuai dengan ketersediaan dalam AutoCAD itu sendiri. Untuk mengatur
dimensi tersebut langkah-langkahnya adalah sebagai berikut:
Pada Menubar kita pilih Format Dimension Style, maka akan muncul kotak dialog
seperti dibawah ini:

Gambar.39 Dimension Style Manager

Pilihan New untuk

membuat Styles yang

baru,

pilihan Modify untuk

memodifikasi Style yang sudah ada. Saya akan pilih Modify, maka akan muncul kotak
dialog seperti dibawah ini:

Gambar.40 Modify Dimension Style Manager

Pada kotak dialog diatas kita bisa mengatur garis ukuran, simbol dan panah untuk
dimensi, tulisan yang dipakai dan yang lain-lain. Pada gambar diatas tidak perlu saya

jelaskan secara detail, mungkin harus dipraktekkan sendiri, habis banyak banget kl
dijelasin satu persatu secara detail, haahaa

Setting Batas Bidang Gambar

Untuk membuat batas bidang gambar dapat diatur sesuai dengan ukuran kertas
yang nantinya akan digunakan sebagai hasil output pada saat dicetak. Pemberian
batas bidang tersebut disesuaikan dengan kertas yang akan digunakan dan batas
gambar atau garis tepi pada kertas sesuai dengan Standard ISO. Misalnya untuk kertas
A4 ukuran Standar ISO adalah: 297 X 210. Pada AutoCAD untuk menentukan batas
bidang gambar dengan perintah limits. Contohnya sebagai berikut:

Menentukan batas limit

Command: limits
Reset model space limits:
Specify lower left corner or [ON/OFF] <0.0000,0.0000>:
Specify upper right corner <12.0000,9.0000>: 297,210

Mengaktifkan limits
Command: limits
Reset model space limits:
Specify lower left corner or [ON/OFF] <0.0000,0.0000>: ON
Setelah

kita

tentukan

batas limits dari

area

gambar

tersebut

dan mengaktifkan limits, maka kita buat garis batas yang nilainya telah kita masukkan
pada limits. Contohnya adalah sebagai berikut:
Command: limits
Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]: 0,0
Specify other corner point or [Area/Dimensions/Rotation]: 297,210
Maka hasilnya sebagai berikut:

Gambar.41 Pengaturan Batas Bidang Gambar

Ukuran Standar ISO pada Kertas Gambar

Gambar.42 Layout Standar Ukuran Kertas

Tabel.2 Standar Ukuran Kertas

Posted by iswant arjuna at 1:15 AM No comments:

Email ThisBlogThis!Share to TwitterShare to Facebook
Links to this post

Dasar-Dasar AutoCAD
Untuk mengoperasikan/menjalankan program AutoCAD, langkah pertama adalah
klik Icon AutoCAD. Maka akan muncul jendela AutoCAD seperti dibawah ini:

Gambar.1 Workspaces

Pada jendela AutoCAD terdapat 2 pilihan yaitu:

3D Modelling (digunakan apabila kita bekerja/menggunakan pandangan 3D)

AutoCAD Classic (digunakan apabila kita bekerja/menggunakan pandangan

2D)
Apabila kita pilih 3D Modelling, maka area gambar pada AutoCAD akan tampak seperti
gambar dibawah ini:

Gambar.2 View 3D

Sedangkan apabila kita pilih AutoCAD Classic, maka gambarnya seperti dibawah ini:

Gambar.3 View 2D

Dari
2
gambar
terlihat
perbedaan
pada UCS dan Crosshair-nya,
pada
3D View terdapat 3 garis sumbu (X,Y,Z) dan pada 2D View hanya 2 garis sumbu (X,Y).
Sumbu Z pada 2D View terletak diantara garis perpotongan antara sumbu X dan
sumbu Y (garis horisontal sejajar dengan sumbu X dan Y dan terletak 90 0terhadap
sumbu X dan Y). Setelah kita pilih salah satunya, langkah selanjutnya pilih OK.
Kemudian akan muncul kotak New Features Workshop. Terdapat 3 pilihan pada
kotak features tersebut. Kalau dipilih Yesmaka akan diperlihatkan demo atau tutorial
cara pembuatan 2D/3D (lebih lengkapnya dapat dilihat pada menuHelp), dan apabila
kita pilih Maybe Later maka akan muncul display AutoCAD seperti dibawah ini:

Gambar.4 Jendela Pada AutoCAD

Pada jendela AutoCAD diatas terdapat beberapa menu yang terdapat dalam
AutoCAD. Keterangan dari menu-menu tersebut adalah:

Menu Bar :Berisi tentang perintah-perintah dalam AutoCAD selain Toolbar.

Menu Toolbar :Tombol-tombol berisi perintah dari AutoCAD dan ditampilkan
dalam bentuksymbol/icon
Crosshair :Sebagai alat navigasi di AutoCAD (kursor).
UCS Icon :User Coordinat System yaitu sistem koordinat yang dipakai oleh
autocad dengan sumbu (X,Y) pada 2D dan sumbu (X,Y,Z) pada 3D.
Command Line :Merupakan baris perintah dari AutoCAD, yang berfungsi untuk
memasukkan perintah perintah AutoCAD, seperti LINE, CIRCLE, RECTANGLE dan
sebagainya.
Display :Tempat untuk menampilkan gambar, melakukan penggambaran dan
pengeditan gambar.
Fungsi Tombol Keyboard pada AutoCAD
Pada keyboard terdapat beberapa fungsi yang dipakai pada saat pengoperasian
AutoCAD. Beberapa fungsi tombol tersebut antara lain:

Esc :Berfungsi untuk membatalkan perintah

F1 :Berfungsi untuk memberikan bantuan dari perintah AutoCAD.
F2 :Berfungsi untuk menampilkan jendela AutoCAD Text Window, dimana
pada AutoCAD Text Window kita dapat melihat history dari perintah dalam pembuatan
sebuah gambar.
F3 :Berfungsi untuk mengaktifkan dan menonaktifkan Osnap dari AutoCAD
F4 :Berfungsi untuk mengaktifkan dan menonaktifkan Tablet dari AutoCAD
F5 :Berfungsi untuk merubah bidang gambar menjadi posisi Isometric
F6 :Berfungsi untuk mengaktifkan dan menonaktifkan Coordinat dari AutoCAD
F7 :Berfungsi
untuk
menampilkan
dan
menghilangkan Grid pada display AutoCAD
F8 :Berfungsi
untuk
mengaktifkan
atau
menonaktifkan
fungsi
modus Orthogonal dari AutoCAD. Jika modus Orthogonal aktif, maka pergerakan kursor
ketika menggunakan perintah AutoCAD hanya akan bergerak secara vertikal dan
horisontal.
F9 :Berfungsi untuk mengaktifkan dan menonaktifkan Snap dari AutoCAD
F10 :Berfungsi untuk mengaktifkan dan menonaktifkan Polar dari AutoCAD
F11 :Berfungsi
untuk
mengaktifkan
dan
menonaktifkan Object
Snap
Tracking (OTRACT) dari AutoCAD
F12 :Berfungsi untuk mengaktifkan dan menonaktifkan Dynamic Input (DYN)
dari AutoCAD

Enter :Berfungsi untuk menyetujui perintah yang ditulis dari AutoCAD

Space Bar :Berfungsi untuk menyetujui perintah yang ditulis dari AutoCAD
Toolbar AutoCAD
Dalam program AutoCAD terdapat beberapa Toolbar untuk melakukan perintahperintah dalam proses pengerjaan suatu gambar. Toolbar-toolbar tersebut dapat kita
lihat pada Menubar atau Menu Toolbar. Disini yang akan saya jelaskan Toolbartoolbar yang penting saja ya...? Toolbar-toolbar tersebut antara lain:

Standard
Dalam Toolbar Standard terdapat beberapa icon standar yang sangat penting untuk
memulai suatu perkerjaan, membuka gambar ataupun menyimpannya, seperti: New,
Open, Save, Print dan lain-lain.

Gambar.5 Toolbar Standard Pada AutoCAD

Styles
Dalam Toolbar
Styles terdapat
Dimension dan Table

beberapa

perintah

untuk

mengubah Text,

Gambar.6 Toolbar Styles Pada AutoCAD

Workspaces
Toolbar Workspaces untuk mengganti display pada AutoCAD. Terdapat 2 pilihan yaitu
untuk 2D dan 3D.

Gambar.7 Toolbar Workspaces Pada AutoCAD

Layers
Toolbar Layer untuk mengganti tipe garis, tebal garis, warna garis, dan juga untuk
mengunci garis ataupun menyembunyikan garis sesuai dengan yang diinginkan.

Gambar.8 Toolbar Layers Pada AutoCAD

Properties
Toolbar properties fungsinya sama dengan dengan pada Toolbar layers

Gambar.9 Toolbar Propertiess Pada AutoCAD

Insert
Toolbar insert terdapat beberapa icon antara lain untuk mengambil attach gambar
dalam format dwg, dwf, bmp, wmf, jpg dan lain-lain

Gambar.10 Toolbar Insert Pada AutoCAD

Draw
Toolbar Draw terdapat beberapa perintah untuk membuat suatu garis, lingkaran, bujur
sangkar dan lain-lain

Gambar.11 Toolbar Draw Pada AutoCAD

Modify
Pada Toolbar
Modify terdapat
beberapa icon perintah
dalam
menghapus, mengkopi, membuat 2 garis sejajar dan lain-lain

Gambar.12 Toolbar Modify Pada AutoCAD

AutoCAD

untuk

Dimension
Toolbar Dimension digunakan untuk membuat suatu dimensi pada AutoCAD

Gambar.13 Toolbar Dimension Pada AutoCAD

Orbit
Toolbar Orbit digunakan untuk memutar pandangan dari segala sudut untuk melihat
suatu gambar 3D tetapi objek tersebut tidak bergerak/diam. Jadi objeknya yang diam,
tetapi pandangan yang bergerak.

Gambar.14 Toolbar Orbit Pada AutoCAD

Object Snap
Toolbar
Object
Snap terdapat
beberapa icon seperti ENDPOINT,
MIDPOINT,
INTERSECTION dan lain. Digunakan apa bila kita akan membuat 2 garis yang
bersinggungan.

Gambar.15 Toolbar Object Snap Pada AutoCAD

Modeling
Toolbar Modeling digunakan sebagai perintah untuk membuat 3D pada AutoCAD.
Dapat diliat riilnya apabila kita mengunakan View 3D.

Gambar.16 Toolbar Modeling Pada AutoCAD

Solid Editing

Toolbar Solid Editing dignakan untuk mengedit objek solid pada AutoCAD

Gambar.17 Toolbar Solid Editing Pada AutoCAD

Visual Styles
Toolbar Visual Styles digunakan apabila kita ingin melihat gambar 3D secara tembus
pandang ataupun tidak. Ingat Visual Style hanya berlaku untuk gambar 3D dan tidak
untuk 2D.

Gambar.18 Toolbar Visual Styles Pada AutoCAD

UCS
UCS digunakan untuk merubah sumbu X,Y,Z sesuai dengan yang kita inginkan,
sumbu UCS terletak pada bagian sebelah pojok kiri paling bawah

Gambar.19 Toolbar UCS Pada AutoCAD

Text
Toolbar Text digunakan untuk membuat Text pada perintah AutoCAD

Gambar.20 Toolbar Text Pada AutoCAD

View
Toolbar View digunakan untuk melihat pandang objek dari depan, belakang, samping
kanan- kiri, atas-bawah dan pandangan isometrik

Gambar.21 Toolbar View Pada AutoCAD

Zoom
Toolbar Zoom digunakan untuk membesarkan dan mengecilkan pandangan terhadap
objek, sehingga kita bias melihat objek tersebut tampak lebih besar ataupun kecil.

Gambar.22 Toolbar Zoom Pada AutoCAD
