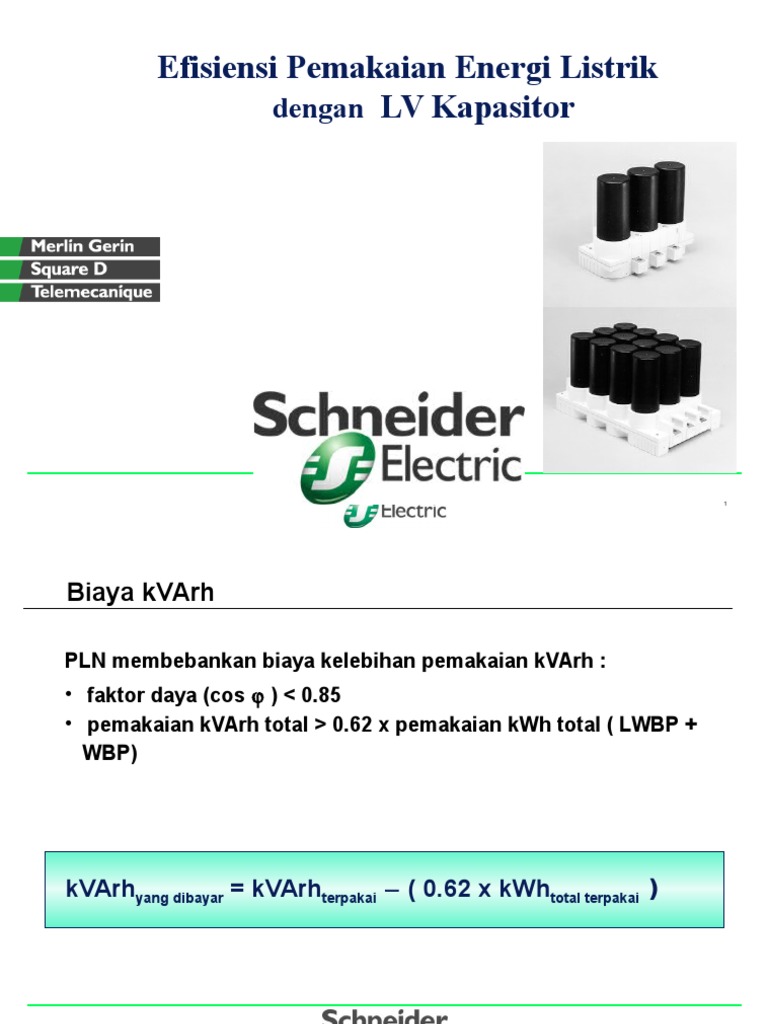

Efisiensi Pemakaian Energi Listrik

dengan LV Kapasitor

Biaya kVArh
PLN membebankan biaya kelebihan pemakaian kVArh :
faktor daya (cos ) < 0.85
pemakaian kVArh total > 0.62 x pemakaian kWh total ( LWBP +
WBP)

kVArhyang dibayar = kVArhterpakai ( 0.62 x kWhtotal terpakai )

Prinsip Kompensasi
SEBELUM KOMPENSASI
daya aktif (P)

daya aktif

daya reaktif

daya nyata
(S)

daya
reaktif
(Q)

S = P 2 + Q2
M1

M2

...

Mn

Prinsip Kompensasi
SESUDAH KOMPENSASI
daya aktif (P)

'
Persediaan daya
daya nyata
(S)

daya aktif

daya reaktif

S = P2 + Q2
M1

M2

...

Mn

daya
reaktif
(Q)

daya
reaktif
yang
disuplai
kapasitor
(Qc)

dengan Q < Q, maka S < S

Koreksi Faktor Daya = Penghematan

INSTALASI TANPA KAPASITOR BANK

kVA
kW

kVAr

630 kVA

400 V

instalasi
faktor daya = 0,75

membayar denda pemakaian kVArh

pemakaian kVA jauh lebih besar dari kW yang
terpakai

karakteristik instalasi : beban 500 kW, faktor daya 0,75

pemakaian daya nyata = 666 kVA

trafo overload, tidak bisa mensuplai kebutuhan

beban

arus =960 A

rugi - rugi (cable/joules ...) tinggi I2

faktor daya 0,75 :

energi reaktif disuplai oleh trafo dan merambat pada

instalasi

kabel terbebani arus reaktif yang tinggi

Koreksi Faktor Daya = Penghematan

INSTALASI DENGAN KAPASITOR BANK

kVA
kW

kVAr

630 kVA

400 V

tidak ada lagi denda PLN

pemakaian KVA lebih mendekati kW yang terpakai

karakteristik instalasi : 500 kW, faktor daya 0,95

pemakaian daya nyata = 526 kVA

trafo masih masih memiliki daya untuk

penambahan beban

arus = 760 A

rugi - rugi berkurang 37 %

faktor daya 0,95 :

daya reaktif yang disuplai kapasitor =275 kVAr

instalasi
faktor daya = 0,95
8

Keuntungan Kompensasi

Menghilangkan denda PLN atas kelebihan

pemakaian daya reaktif
Menurunkan pemakaian kVA total
Optimasi jaringan
- Meningkatkan daya yang bisa disuplai oleh
trafo
- Menurunkan susut tegangan
- Menurunkan rugi-rugi pada kabel

Langkah Kompensasi
KOMPENSASI
Jika Qc/Sn < 15 %
kompensasi Tetap

MENGHITUNG
DAYA REAKTIF

(Qc)

Jika Qc/Sn 15 %
kompensasi
Otomatis

MENGHITUNG
PENGARUH
HARMONIK
(Gh/Sn)

Jika Gh/Sn < 15%

tipe STANDAR

Jika 15% Gh/Sn <

25%
tipe H-RANGE

Jika 25% Gh/Sn <

60%
tipe H-RANGE +
Detuned Reaktor

Jika Gh/Sn 60%

silakan
hubungi kami

Gh = Total daya peralatan yang menghasilkan harmonik (kVA)

Sn = Total daya trafo (kVA)
Qc = Total daya kapasitor (kVAr)

10

Peralatan yang menghasilkan harmonik

Perubah kecepatan motor : Inverter, DC Drive

Uninterruptible Power Supply (UPS)
Soft starter
Mesin las
Rectifier
Lampu neon
Arc furnace
Laser

11

Perhitungan Investasi
Contoh 1 : Menentukan daya kapasitor bank berdasarkan data beban
Sebuah pabrik memiliki data instalasi sebagai berikut :
Trafo : 1.000 kVA
Waktu operasi : 07.00 - 17.00
Faktor daya : 0,65
Daya beban : 500 kW
Untuk alasan ekonomis, kepala pabrik akan meningkatkan faktor dayanya menjadi 0,94.

PERHITUNGAN PEMAKAIAN :
Pemakaian perbulan : 10 jam/hari x 30 hari x 500 kW = 150.000 kWh
Batas kVArh yang dibebaskan oleh PLN : 0,62 x 150.000 = 93.000 kVArh

15

Perhitungan Investasi
TANPA KOMPENSASI
(cos = 0,65 maka tan = 1,17)
Daya reaktif terpakai :
= daya beban x tan = 500 x 1,17
= 585 kVAr
Pemakaian daya reaktif per bulan :
= 585 kvar x 10 jam/hari x 30 hari
= 175.500 kVArh
Denda kelebihan pemakaian daya
reaktif : = (175.500 - 93.000) x Rp. 537
= Rp. 44.302.500,- /bulan

DENGAN KOMPENSASI
(cos = 0,94 maka tan = 0,36)
Daya reaktif terpakai :
= daya beban x tan = 500 x 0,36
= 180 kvar
Pemakaian daya reaktif per bulan :
= 180 kvar x 10 jam/hari x 30 hari
= 54.000 kvarh
Denda kelebihan pemakaian daya
reaktif :
= (54.000 - 93.000) x Rp. 537
= negatif
TIDAK MEMBAYAR DENDA
MENGHEMAT Rp. 531.630.000
/tahun
16

Perhitungan Investasi
ANALISA
ANALISA INVESTASI
INVESTASI
Penghematan
Penghematan per bulan : Rp.
Rp. 44.302.500,44.302.500,Daya
Daya yang
yang diperlukan
diperlukan untuk
untuk kompensasi
kompensasi = (585
(585 -- 180)
180) kVAr = 405
405 kVAr
kVAr
Harga
Harga Rectimat
Rectimat 2,
2, 405
405 kVAr
kVAr (9
(9 step x 45) = Rp.
Rp. 130.000.000,130.000.000,Biaya
Biaya instalasi
instalasi panel
panel kapasitor
kapasitor == Rp.
Rp. 15.000.000,15.000.000,Total
Total biaya investasi kapasitor bank = Rp.
Rp. 145.000.000,145.000.000,-

Kesimpulan :
Biaya investasi akan kembali kurang dari 4
bulan

17

Perhitungan Investasi
Contoh 2 : Menentukan daya kapasitor bank berdasarkan data tagihan rekening listrik
Tagihan rekening listrik bulanan yang ditagih kepada pelanggan (golongan tarif I3)
pada bulan Mei 2003 menunjukkan :
pemakaian kWh (LWBP = WBP) = 29.520 kWh
kelebihan pemakaian kVArh = 9.598 kVArh
biaya kelebihan pemakaian kVArh = 9.598 x Rp. 537,- = Rp. 5.154.126, daya PLN = 197 kVA
Untuk meniadakan biaya kelebihan pemakaian kVArh dan antisipasi terhadap
penambahan beban pada fasilitas terpasang, pelanggan akan meningkatkan
faktor
dayanya menjadi 0,95.

Perhitungan Pemakaian :
kVArhterpakai = 9.598 kVArh + 0.62 x 29.520 kWh
= 27.900 kVArh

18

Perhitungan Investasi
Sebelum pemasangan kapasitor bank
:
tan = Q/P = Wr/Wa
= 27.900 / 29.520 = 0.94
cos = 0.73
Daya beban saat berbeban penuh :
P = S cos = 197 kVA x 0.73
= 144 kW

Faktor daya yang dinginkan :

cos = 0,95
tan = 0.33
Daya kapasitor yang diperlukan :
QC = P ( tan - tan )
= 144 x ( 0.94 - 0.33 )
= 88 kVAr

Analisa
Analisa Investasi
Investasi ::
Penghematan
Penghematan per
per bulan
bulan == Rp.
Rp. 5.154.126,5.154.126,Daya
Daya yang
yang diperlukan
diperlukan untuk
untuk kompensasi
kompensasi == 88
88 kVAr
kVAr
Total
Total biaya
biaya investasi
investasi kapasitor
kapasitor bank
bank == Rp.
Rp. 43.000.000,43.000.000,(Rectimat
(Rectimat 2,
2, 90
90 kVAr
kVAr (3
(3 step
step xx 30)
30) ++ biaya
biaya instalasi
instalasi ))
Kesimpulan
Kesimpulan ::
Biaya
Biaya investasi
investasi akan
akan kembali
kembali kurang
kurang dari
dari 99 bulan
bulan

19

Koreksi faktor daya dengan Schneider

Schneider menyediakan :

Kapasitor : VARPLUS M1/M4

Regulator : VARLOGIC
R6/R12/RC12
Kontaktor : LC1-DK, ...

R6

Pemutus tenaga : Compact

NS, ...

... ragam yang komplit

untuk koreksi faktor daya

20

VARPLUS M1/M4 memberikan yang terbaik

keamanan
kemudahan instalasi
konstruksi modular

21

VARPLUS M1/M4 untuk setiap keperluan

VARPLUS M1/M4 :
hanya 4 referensi ...
daya yang diperlukan
20
V
A
R
P
L
U
S

10
15
50
60

30

40

50

60

1
2

70

80

90

1
2

100

1
1

...kombinasi yang luas

22

Klasifikasi terhadap suhu ruangan

Standar IEC 831
suhu ruangan (C)
Simbol

suhu
maksimum

suhu rata-rata
maksimum
24 jam

1 tahun

40

30

20

45

35

25

50

40

30

55

45

35

VARPLUS : -25/D
suhu
minimum
suhu
maksimum

Note : suhu ruangan = suhu di dalam panel kapasitor

23

Sistem pengamanan internal

fuse internal
disk metalik
alat
sensor tekanan
resin
selubung
plastik
koil
ruang untuk
pelepasan gas

koneksi

Fuse Elektrik
dikoordinasikan
dengan
Alat Sensor
Tekanan
memberikan
jaminan Proteksi
Internal 100 %

24

Cara kerja sistem pengamanan internal

Fault Current
menimbulkan
uap, sehingga
mengakibatkan
kenaikan
tekanan.
Tekanan
disalurkan ke
atas melalui
ruangan yang
tersedia.

Jika tekanan
mencapai
kekuatan
tertentu, Seal
akan terdorong
ke atas bersama
dengan disk
metalik,
sehingga kedua
kontak hubung
pendek akan
terhubungkan
dan membuat
fuse bekerja.

25

VARLOGIC R6/R12 kontrol dengan akurasi

untuk aplikasi umum

kapasitor bank
ukuran standar
tidak terpengaruh
polarisasi CT dan rotasi
fase
menghitung C/K secara
otomatis
7 kombinasi step
memiliki 8 alarm
...

26

VARLOGIC RC12 kontrol lebih canggih

untuk aplikasi khusus

fungsi kontrol lebih banyak :

suhu,

kapasitansi yang
berkurang,

distorsi harmonik,

kelebihan tegangan / arus,

...
kontak untuk fan
memiliki 12 alarm

27

Petunjuk Instalasi LV Kapasitor

28

Perakitan Kapasitor
Kapasitor Varplus : M1 & M4

M1

M1 + M4

+
+

+ ... = max 60 kVAr

+

+ ... = max 100 kVAr

29

Pemasangan Kapasitor

Kapasitor harus dipasang dengan posisi tabung horisontal

untuk mengurangi pemanasan.

30

Pemasangan Kapasitor

Jarak minimum antara 2 modul kapasitor adalah 25 mm

25 m m

31

Ventilasi

Udara harus
mengalir dari
bawah ke atas
Air outlet
inlet

1.1 x air

32

Menentukan kombinasi step kapasitor

( disesuaikan dengan fluktuasi beban )

33

Daya total kapasitor bank ( kVAR ) = N Electrical steps X daya pada step ke 1 (kVAR )

Contoh :
Daya total kapasitor bank = 390 kVAR
Electrical regulation yang diharapkan (physical step terkecil) = 30 kVAR
N Electrical steps = 390 kVAR / 30 kVAR = 13

Nelectrical steps = 13

34

Dari jumlah electrical step yang dibutuhkan dapat ditentukan jumlah

physycal step regulator & program pengaturan yang dibutuhkan

35

Hasil :
Cap. Bank dengan 7
output / step
( VARLOGIC R12 ):
Sequence :
1.2.2.2.2.2.2
* 1 step of 30 kVAr
* 6 steps of 60 kVAr

KESIMPULAN : 13 electrical step dengan hanya 7 physical step

36

Kontaktor Untuk Switching Kapasitor

Switching kapasitor diikuti oleh fenomena transient
yang dihasilkan dari charging kapasitor
Standard kontaktor
Inrush current > 200 In main kontak rusak
kapasitor rusak
Tlmcanique LC1-D.K kontaktor special di-design
untuk switching kapasitor
pre-insertion block (inrush current reduction)
long life : 300 000 switching cycles - 400V

39

Detuned Reaktor
Jenis Detuned kapasitor bank :
H-range kapasitor + detuned reaktor
Karena detuned reaktor membangkitkan /
menghasilkan panas, hal penting yang harus
diperhatikan :
posisi penempatan reaktor :
panel terpisah, atau
ruangan terpisah dalam 1 panel.
kalau tidak, ditempatkan di atas
ruangan kapasitor.
Sistem pendinginan :
fan

40

41

Proteksi Kapasitor Bank

Proteksi

: 1. Circuit Breaker
2. Fuse

A. Circuit Breaker
Thermal Protection

Magnetic Protection

Jenis Standard

1.36 In

>= 10 In

Jenis Overrated

1.5 In

>= 10 In

Jenis Detuned

1.31 In

>= 10 In

In =

= Arus nominal capacitor

3. U

Contoh : Q = 60 kVAr , U = 400V

In = 86.6 A

42

B. Fuse

Rating fuse
Jenis Standard

1.6 In

Jenis Overrated

1.6 In

Jenis Detuned

1.5 In

Magnetic protec.

43

Kabel Power
Ukuran kabel power minimal yang
dipergunakan = 1,5 x In

In =

Q
3. U

Contoh : Q = 50 kVAr , U = 400V

In = 72 A
Kapasitas kabel : 1,5 x 72 = 108 A

Catatan :
Perhatikan spesifikasi kabel.

44
