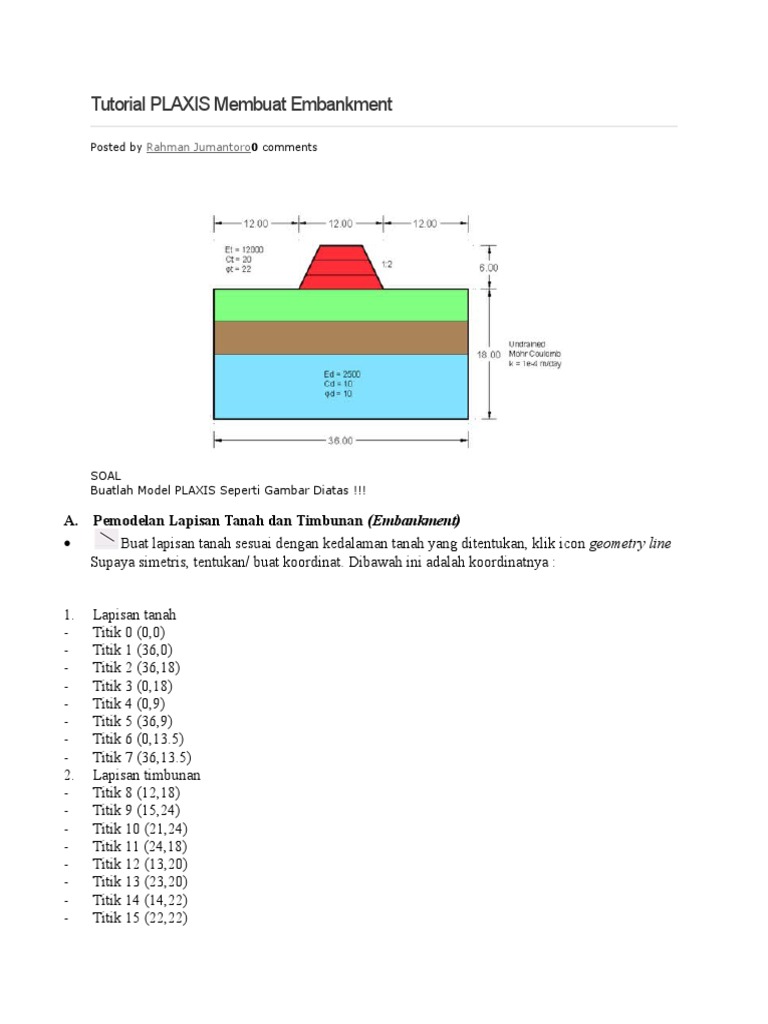

Tutorial PLAXIS Membuat Embankment

Posted by Rahman Jumantoro0 comments

SOAL
Buatlah Model PLAXIS Seperti Gambar Diatas !!!

A.

Pemodelan Lapisan Tanah dan Timbunan (Embankment)

Buat lapisan tanah sesuai dengan kedalaman tanah yang ditentukan, klik icon geometry line
Supaya simetris, tentukan/ buat koordinat. Dibawah ini adalah koordinatnya :

1.
2.
-

Lapisan tanah
Titik 0 (0,0)
Titik 1 (36,0)
Titik 2 (36,18)
Titik 3 (0,18)
Titik 4 (0,9)
Titik 5 (36,9)
Titik 6 (0,13.5)
Titik 7 (36,13.5)
Lapisan timbunan
Titik 8 (12,18)
Titik 9 (15,24)
Titik 10 (21,24)
Titik 11 (24,18)
Titik 12 (13,20)
Titik 13 (23,20)
Titik 14 (14,22)
Titik 15 (22,22)

Dibawah ini adalah hasilnya :

Setelah lapisan tanah selesai, klik icon Standard fixties

B.

Material Tanah dan Timbunan (Embankment)

Lapisan tanah
Klik icon material sets


Permisalan tanah pasir (sand)

Edit material, ubah sebagai berikut :

General
Identification
: Td pasir
Material model : Mohr Coulomb
Material Type
: UnDrained
Kx, Ky
: 1e-4 m/day
Parameters
Eref
: 2500 kN/m2
cref
: 10 kN/m2
(phi)
: 10o

Klik OK, kemudian drag and drop pada tiap lapisan tanah. (Untuk lapisan tanah yang lain,
langkah langkahnya sama seperti sebelumnya).
Tanah dasar lapis 2 = clay
Tanah dasar lapis 3 = deep clay
Timbunan

Edit material, ubah sebagai berikut :

General
Identification
: Td timbunan
Material model : Mohr Coulomb
Material Type
: UnDrained
Kx, Ky
: 1e-4 m/day
Parameters
Eref
: 12000 kN/m2
cref
: 20 kN/m2
(phi)
: 22o

Klik OK, kemudian drag and drop pada tiap timbunan.

Setelah itu klik icon generate mesh

, maka akan muncul tampilan seperti berikut :

Klik icon initial condition , maka akan muncul tampilan seperti berikut:

Klik OK

Klik icon generate water pressure , klik OK,

Kemudian klik icon update

Klik icon bulat hijau pilih tombol sebelah kanan, setelah itu klik icon disampingnya
Kemudian akan muncul tampilan seperti di bawah, klik OK

Kemudian akan muncul tampilan seperti di bawah, klik update

Setelah itu langkah selanjutnya adalah klik calculate

C.

Menghitung Deformasi, Tegangan Efektif, Tekanan Air Pori, dsb.

Ubah Number/ ID : Phase 1 menjadi Timbunan Tahap 1
Klik parameter
Klik reset displacement to zero
Time interval : 7 day (asumsi)
Klik define, kemudian pastikan timbunan hanya setinggi 2 meter (lapis 1 saja),
Klik Update

Klik next
Dengan cara yang sama, ubah Number/ ID : Phase 2 menjadi Timbunan tahap 2
Time interval : 7 day
Klik define, kemudian klik timbunan berikutnya, klik update

Klik next

Dengan cara yang sama, ubah Number/ ID : Phase 3 menjadi Timbunan tahap 3

Time interval : 7 day

Klik define, kemudian klik semua timbunan, klik update

Setelah semua lapis timbunan aktif, klik calculate. Tunggu sampai proses running selesai.
Klik output, kemudian akan muncul hasil sebagai berikut :

Deformed Mesh :

Total Displacement :

Effective stresses

Total Stresses :

Active Pore Pressures

Active Groundwater Head :

D.

Check Angka Keamanan (Safety Factor)

Kembali ke kalkulasi dengan cara klik icon Calculate
Pada identification, double klik timbunan 1 sampai timbunan 3 hingga muncul tanda anak panah
seperti berikut :

Klik next, kemudian isi input data sebagai berikut :

Ubah Number/ ID
: Angka Keamanan
Calculation Type : Phi/c reduction
Kemudian klik Calculate, tunggu sampai proses running selesai.
Setelah selesai, klik multiplier. Untuk mengetahui besar angka keamanannya, bisa dilihat
pada -Msf

Angka keamanan setelah dilakukan proses running diperoleh 1,7198
