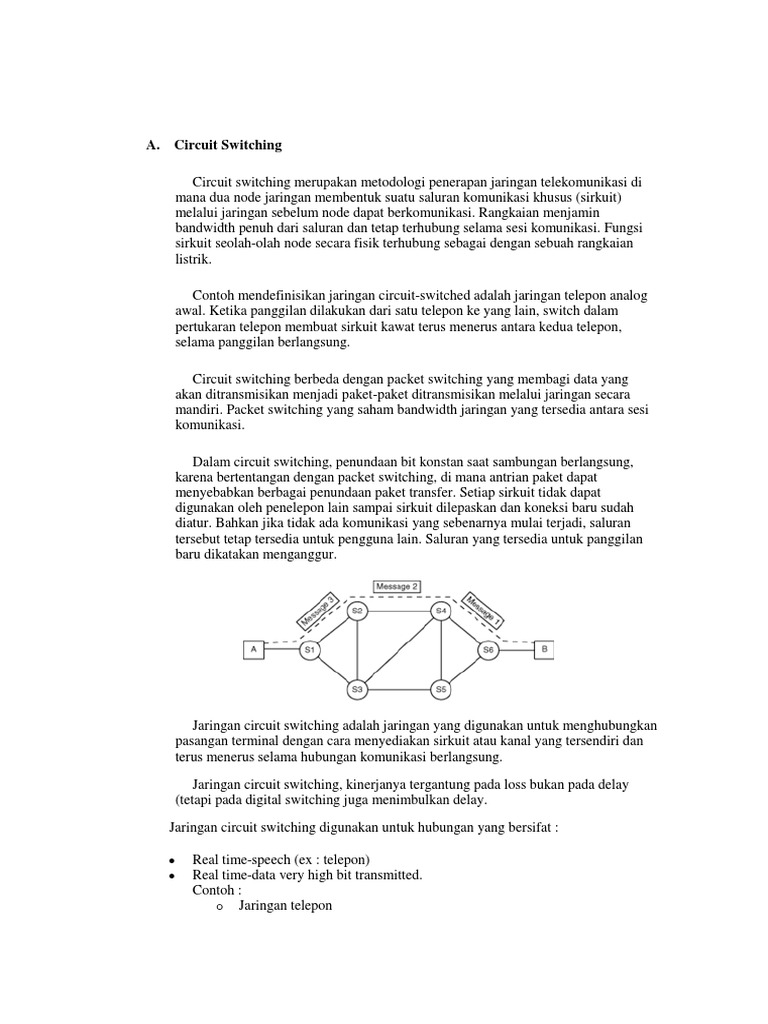

A.

Circuit Switching

Circuit switching merupakan metodologi penerapan jaringan telekomunikasi di

mana dua node jaringan membentuk suatu saluran komunikasi khusus (sirkuit)
melalui jaringan sebelum node dapat berkomunikasi. Rangkaian menjamin
bandwidth penuh dari saluran dan tetap terhubung selama sesi komunikasi. Fungsi
sirkuit seolah-olah node secara fisik terhubung sebagai dengan sebuah rangkaian
listrik.

Contoh mendefinisikan jaringan circuit-switched adalah jaringan telepon analog

awal. Ketika panggilan dilakukan dari satu telepon ke yang lain, switch dalam
pertukaran telepon membuat sirkuit kawat terus menerus antara kedua telepon,
selama panggilan berlangsung.

Circuit switching berbeda dengan packet switching yang membagi data yang
akan ditransmisikan menjadi paket-paket ditransmisikan melalui jaringan secara
mandiri. Packet switching yang saham bandwidth jaringan yang tersedia antara sesi
komunikasi.

Dalam circuit switching, penundaan bit konstan saat sambungan berlangsung,

karena bertentangan dengan packet switching, di mana antrian paket dapat
menyebabkan berbagai penundaan paket transfer. Setiap sirkuit tidak dapat
digunakan oleh penelepon lain sampai sirkuit dilepaskan dan koneksi baru sudah
diatur. Bahkan jika tidak ada komunikasi yang sebenarnya mulai terjadi, saluran
tersebut tetap tersedia untuk pengguna lain. Saluran yang tersedia untuk panggilan
baru dikatakan menganggur.

Jaringan circuit switching adalah jaringan yang digunakan untuk menghubungkan

pasangan terminal dengan cara menyediakan sirkuit atau kanal yang tersendiri dan
terus menerus selama hubungan komunikasi berlangsung.

Jaringan circuit switching, kinerjanya tergantung pada loss bukan pada delay
(tetapi pada digital switching juga menimbulkan delay.

Jaringan circuit switching digunakan untuk hubungan yang bersifat :

 Real time-speech (ex : telepon)

 Real time-data very high bit transmitted.
Contoh :
o Jaringan telepon
 o ISDN (Integrated Services Digital Networks)

Komunikasi circuit switching melalui 3 tahap :

 Pembangunan sirkuit

Sebelum suatu sinyal ditransmisikan, harus dibuat terlebh dahulu suatu

sirkuit ujung-ke-ujung (station-to-station).
Contoh : Station A hendak mengirim sebuah permintaan ke simpul 4, yaitu
permintaan akan koneksi terhadap station E. Simpul 4 memilih simpul 5
didasarkan atas informasi routing dan ukuran-ukuran yang tersedia serta mungkin
juga biaya. Lalu mengalokasikan sebuah channel bebas (menggunakan FDM atau
TDM) dan mengirim sebuah pesan permintaan akan koneksi ke station E. Karena
sejumlah station bisa terhubung ke simpul 4, maka harus diupayakan membangun
jalur internal dan station multiple ke simpul-simpul multiple. Lalu simpul 5
menyediakan channel ke simpul 6 dan dikaitkan channel ke channel dibagian
dalam dari simpul 4. Setelah terhubung akan dilakukan tes untuk melihat apakah
station E sibuk atau siap menerima kondisi.

 Transfer Data

Data yang dibawa bisa berupa analog atau digital tergantung pada sifat
jaringan. Saat pembawa berkembang menjadi jaringan digital yang benar-benar
terintegrasi, penggunaan transmisi digital (biner) untuk suara dan data menjadi
metode yang sangat dominan. Jalurnya adalah jalur A-4, switching internal
melalui 4; channel 4-5, switching internal melalui 5; channel 5-6, internal
switching melalui 6; jalur 6-E. Umumnya koneksi berupa full duplex.

 Diskoneksi Sirkuit

Setelah beberapa periode transfer data, koneksi dihentikan, biasanya oleh

salah satu station. Sinyal harus dirambakan ke simpul 4, 5, dan 6 untuk
membebaskan sumber data yang tersedia.
Catatan :

 Kapasitas channel harus disediakan di antara masing-masing pasangan

simpul di dalam jaringan
 Masing-masing simpul harus memiliki kapasitas switching internal untuk
mengendalikan koneksi yang diminta.

Kelemahan circuit switching :

 Bisa menjadi sangat tidak efisien. Saat tidak ada data yang ditransfer
sekalipun tetap menjalankan fungsinya yaitu sebagai koneksi suara,
penggunaannya menjadi agak tinggi, namun masih tidak mencapai 100%.
 Untuk koneksi dari terminal ke komputer, kapasitas menjadi tidak jalan
selama koneksi berlangsung.
  Dalam hal kinerja, terjadi suatu penundaan yang berkaitan dengan transfer
sinyal untuk pembentukan panggilan.

Konsep Circuit Switching

Teknologi circuit switching bisa optimal dengan cara menentukan operasi
simpul circuit switching tunggal. Sebuah jaringan yang dibangun di sekitar simpul
circuit switching terdiri dari sekumpulan station yang terhubung pada suatu unit
switching pusat. Switch pusat menetapkan jalur khusus diantara 2 perangkat yang
ingin komunikasi.
Elemen-elemen simpul circuit switch :

 Switch digital : Inti dari system modern. Fungsi : untuk menyediakan jalur sinyal
yang jelas di antara sepasang perangkat yang terpasang. Jalur harus ada sepasang
perangkat yang terpasang dimana terdapat koneksi langsung di antara mereka.
Koneksi yang dilakukan berupa transmisis full duplex.
 Interface jaringan. Adalah hardware yang diperlukan dan berfungsi untuk
menghubungkan perangkat digital, seperti perangkat pengolahan data dan telepon
digital, ke jaringan telepon analog juga bisa dipasang bila interface jaringan berisi
logic dan mengubahnya menjadi sinyal digital.
 Unit Kontrol

Menampilkan 3 task umum :

· Kontrol unit berfungsi membangun koneksi.
Dilakukan berdasarkan atas permintaan dari perangkat yang terpasang.
Tugasnya : Mengendalikan dan membalas permintaan, menentukan apakah
tujuan dalam keadaan bebas, menyusun jalur sepanjang switch.
· Unit kontrol harus mempertahankan koneksi.
Switch digital menggunakan prinsip time-division, sehingga memerlukan
manipulasi dari elemen switch secara terus menerus. Bit-bit komunikasi
ditransfer secara transparan.
· Unit kontrol harus memutuskan koneksi.
Baik dalam merespon permintaan dari salah satu pihak maupun karena
permintaannya sendiri.

Karakteristik penting dari circuit switching :

a. Adanya pemblokan
Terjadi bila jaringan tidak mampu menghubungkan kedua station karena
semua jalur yang tersedia di antara mereka sedang dipergunakan. Konfigurasi
pemblokan umumnya dimungkinkan terjadi untuk mendukung lalu lintas suara,
karena diharapkan sebagian besar panggilan telepon berdurasi pendek jadi
hanya sebagian telepon yang akan dipakai sepanjang waktu.

b. Tidak adanya pemblokan

Memungkinkan semua station dihubungkan (dalam bentuk pasangan)
sekaligus dan menjamin seluruh permintaan yang ada sepanjang pihak yang
dipanggil dalam keadaan bebas. Dimungkinkan terjadi untuk perangkat
 pengolahan data. Sebagai contoh, untuk aplikasi pemasukan data, terminal bisa
terus menerus dihubungkan ke komputer sepanjang waktu.

B. Paket Switching

Paket switching adalah jaringan metode komunikasi digital yang kelompok

semua data yang ditransmisikan – terlepas dari konten, tipe struktur, atau – menjadi
blok-blok berukuran yang sesuai, yang disebut paket. Packet switching fitur
pengiriman variabel-bit-rate data stream (urutan paket) melalui jaringan bersama.
Ketika melintasi adapter jaringan, switch, router dan node jaringan lainnya, paket
buffer dan antri, mengakibatkan penundaan variabel dan throughput tergantung pada
beban lalu lintas dalam jaringan.

Message dibagi-bagi menjadi message-message kecil yang disebut dengan

packet. Setiap packet terdiri dari informasi alamat asal dan tujuan sehingga packet
individual dapat diarahkan melalui internetwork secara independent.
Packet Switching akan mengurangi kebutuhan perangkat switching untuk
menyimpan sementara data di disk.

Paket switching yang berbeda dengan paradigma lain jaringan utama, rangkaian
switching, sebuah metode yang menyiapkan sejumlah koneksi dedicated dari bit rate
konstan dan penundaan konstan antara node untuk penggunaan eksklusif selama sesi
komunikasi. Dalam hal biaya lalu lintas (sebagai lawan flat rate), misalnya dalam
layanan komunikasi selular, switching sirkuit ini ditandai dengan biaya per satuan
waktu dari waktu koneksi, bahkan ketika ada data yang ditransfer, sedangkan packet
switching dicirikan dengan biaya per unit informasi.

Dua mode paket switching yang utama ada; (1) packet switching connectionless,
juga dikenal sebagai datagram switching, dan (2) beralih berorientasi koneksi paket,
juga dikenal sebagai switching sirkuit virtual. Dalam kasus pertama masing-masing
paket mencakup informasi pengalamatan atau routing yang lengkap. Paket-paket yang
diarahkan secara individual, sehingga menyebabkan berbagai jalan yang berbeda dan
out-of-order pengiriman. Dalam kasus kedua koneksi didefinisikan dan preallocated di
setiap node yang terlibat selama fase koneksi sebelum semua paket ditransfer. Paket
termasuk pengenal koneksi ketimbang informasi alamat, dan disampaikan dalam
rangka.
Keuntungan Packet Switching :

 Packet Switching mengoptimalkan penggunaan bandwidth dengan mengijinkan

banyak perangkat untuk me-route packet melewati saluran jaringan yang sama.
 Karena keseluruhan message tidak disimpan di switch sebelum diteruskan, maka
waktu tunggu untuk pengiriman lebih pendek daripada message switching.
C. Perbedaan Circuit Switching & Packet Switching

Circuit switching

 Tergantung pada path transmisi

 Transmisi data secara kontinu
 Interaksi yang cukup cepat
 Message-message tidak disimpan
 Path dibentuk untuk seluruh percakapan
 Delayy setup panggilan; delay transmisi diabaikan
 Sinyal sibuk bila party yang dipanggil sibuk
 Kelebihan beban mungkin memblok setup panggilan; tidak ada delay untuk
pembentukan panggilan-panggilan
 Elektromekanikal atau komputerisasi switching node
 Pemakai bertanggung jawab untuk kehilangan proteksi message
 Biasanya tidak ada konversi kecepatan atau kode
 Bandwidth transmisi yang tetap
 Tidak ada kelebihan bit-bit setelah setup panggilan

Packet switching

 Tidak tergantung
 Transmisi paket-paket
 Idem
 Paket-paket mungkin disimpan sampai dikirim
 Rute terbentuk untuk tiap paket
 Delay transmisi paket
 Pengirim mungkin memberitahukan jika paket tidak dikirimkan
 Kelebihan beban meningkatkan delay paket
 Small switching node
 Jaringan mungkin bertanggung jawab untuk paket-paket individu
 Ada
 Pemakaian bandwidth yang dinamis
 Kelebihan bit-bit dalam tiap message

D. Message Switching

Dengan message switching tidak ada kebutuhan untuk membentuk jalur khusus
antara dua stasiun . Ketika stasiun mengirim pesan , alamat tujuan ditambahkan ke
pesan . Pesan tersebut kemudian ditransmisikan melalui jaringan secara keseluruhan
dari node ke node . Setiap node menerima seluruh pesan , menyimpannya secara
keseluruhan pada disk , dan kemudian mengirimkan pesan ke node berikutnya . Jenis
jaringan ini disebut jaringan store-and-forward . Sebuah node message switching
biasanya adalah sebuah komputer untuk keperluan umum . Node perlu
memiliki kapasitas penyimpanan sekunder yang memadai untuk menyimpan pesan
masuk , yang bisa berbentuk pesan panjang .
Kelebihan :
- Efisiensi saluran dapat lebih besar dibandingkan dengan circuit switched systems ,
karena lebih banyak perangkat berbagi channel .
- Traffic congestion dapat dikurangi , karena pesan mungkin disimpan sementara di
rute .
- Prioritas pesan dapat dibentuk karena store-and-forward technique .
- Penyiaran pesan dapat dicapai dengan penggunaan broadcast address appended
dalam pesan .

Kekurangan :
- Beralih pesan tidak kompatibel dengan interactive applications .
- Perangkat store-and-forward mahal , karena mereka harus memiliki disk yang besar
untuk menyimpan pesan yang berpotensi panjang .

Message Switching merupakan tipe store and forward connection yang diset-up
antara devices yang berhubungan sepanjang jalur pengiriman data. Device pertama
membuat suatu connection ke devices berikutnya dan mengirim data. Setelah
transmission ini complete, connection akan kembali torn down, dan devices kedua
akan mengulangi proses tersebut. Pengiriman email merupakan contoh yang baik dari
message switching, ketika kita menekan button send, sistem kita akam mengirim data
tersebut ke mail server local kita. Mail server akan mengurut kembali data kita,
kemudian mail server kita akan menghubungi mail server tempat alamat yang akan
kita kirimi email tadi. Sampai akhirnya mail server tersebut akan mengirim message
tersebut ke penerima dengan proses yang sama.

Gambar dibawah menunjukkan jaringan message switching, dimana seluruh data

melewati jalur yang sama, sehingga hanya satu jalur saja yang dipakai dalam
mengirim data…
E. Fast Paket Switching

Fast paket switching adalah salah satu metode untuk transmisi pesan di jaringan .
Ini adalah jenis tertentu dari packet switching yang mengandalkan konsep baru ,
modern untuk transmisi data , berbeda dengan metode tradisional seperti circuit
switching .

Di sirkuit beralih sistem, administrator membentuk rangkaian terbuka tertentu atau

jalur untuk satu set data dan hanya diperbolehkan untuk proses transmisi data linear.
Dalam teknologi packet switching baru, data dikirim sebagai rangkaian paket yang
harus mencapai penerima secara berurutan, atau mengatur kembali untuk pengiriman
berurutan.

Sebagai jenis tertentu dari metode packet switching, fast packet switching
melewati beberapa protokol pengecekan error, dan mengirimkan paket individu
dengan pengawasan kurang komprehensif. Beberapa ahli menunjukkan bahwa
konsep packet switching cepat mengasumsikan tanggung jawab tertentu pada ujung
penerima untuk memastikan bahwa pengiriman data yang konsisten dan bebas dari
kesalahan. Lainnya dicatat bahwa seluruh alasan yang cepat packet switching
mungkin adalah karena tingkat kesalahan yang sangat rendah dalam beberapa jenis
setup transmisi data. Jenis metode beralih paket cepat termasuk modus asynchronous
Transfer (ATM), yang biasanya menggunakan media fisik untuk transmisi, dan frame
relay, yang menggunakan unit bingkai variabel-ukuran untuk paket data.

Cara lain untuk mengkarakterisasi fast packet switching adalah bahwa sistem ini
bekerja secara berbeda dengan model terbuka sistem interkoneksi (OSI), menghapus
beberapa tanggung jawab pengecekan error dari lapisan jaringan.

F. Local Switching

Local switchingmemungkinkan beralih dari Layer 2 data antara dua sirkuit

lampiran pada perangkat yang sama . beralih lokal beroperasi di beberapa mode dan
teknologi .

Dalam local switching ( juga dikenal sebagai koneksi hairpin ) , frame dari satu
sirkuit lampiran yang beralih ke sirkuit lampiran lain pada router yang sama .
Antarmuka lampiran dapat pada kartu baris yang sama atau pada kartu yang berbeda .
Selama ini jenis switching, tidak ada informasi alamat yang digunakan sama sekali .
Tindakan local switching sebagai semacam tabung antara dua antarmuka .

Dengan membiarkan local switching pada titik akses , pengendali WLAN

dibebaskan dari paket forwarding di atas kepala, dan memiliki lebih dari kapasitas
pengolahan mereka tersedia untuk menangani lalu lintas kontrol -pesawat dan
administrasi kebijakan keamanan . Hasilnya adalah pengendali sedikit diperlukan
untuk mendukung semua jalur akses dalam jaringan . Melewati pengendali untuk
forwarding lalu lintas , juga menghasilkan lalu lintas yang lebih efisien mengalir di
jaringan inti , karena menghilangkan lalu lintas backhauling seluruh jaringan harus
diaktifkan oleh pengendali WLAN di Data Center . Ketika local switching diaktifkan
pada titik akses, kontrol lalu lintas dikelola oleh controller dan lalu lintas data
ditangani oleh switch lokal dengan menggunakan program CAPWAP.
 Local switching menggunakan dua metode Data tunneling yang berbeda,
tergantung pada apakah VLAN dikonfigurasi. Jika ada VLAN untuk sesi beralih lokal
dan sudah diatur ke mode overlay, switching dilakukan dengan cara yang sama itu
dilakukan dengan beralih lokal dinonaktifkan-menggunakan terowongan overlay.
Bila tidak ada VLAN dikonfigurasi pada poin akses, beralih lokal menggunakan
terowongan domain mobilitas untuk mengangkut paket.

Berikut ini adalah ringkasan dari dua terowongan:

Hamparan terowongan-terowongan A data yang ada antara controller dan akses
poin. Ketika sesi klien tidak secara lokal diaktifkan, terowongan overlay digunakan
untuk lalu lintas data klien. Sesi yang menggunakan jenis terowongan meliputi:
1. Sesi dengan beralih lokal dinonaktifkan.
2. Sesi dengan beralih lokal diaktifkan tapi dengan VLAN untuk sesi ditetapkan
untuk overlay modus dalam profil VLAN pada titik akses.

Mobilitas Domain terowongan-Data terowongan antara dua kontroler, dua titik

akses, atau controller dan jalur akses. Hal ini digunakan ketika jalur akses atau
controller dengan beralih lokal diaktifkan tidak memiliki VLAN client dikonfigurasi
pada itu dan lalu lintas adalah terowongan dari yang lain controller atau akses point.
TUGAS

DASAR TELEKOMUNIKASI
“TEKNOLOGI SWIICTHING ”

OLEH:

FITRA RACHMAD TULLAH E1D1 15 014

JURUSAN TEKNIK ELEKTRO

FAKULTAS TEKNIK
UNIVERSITAS HALU OLEO
KENDARI
2015
