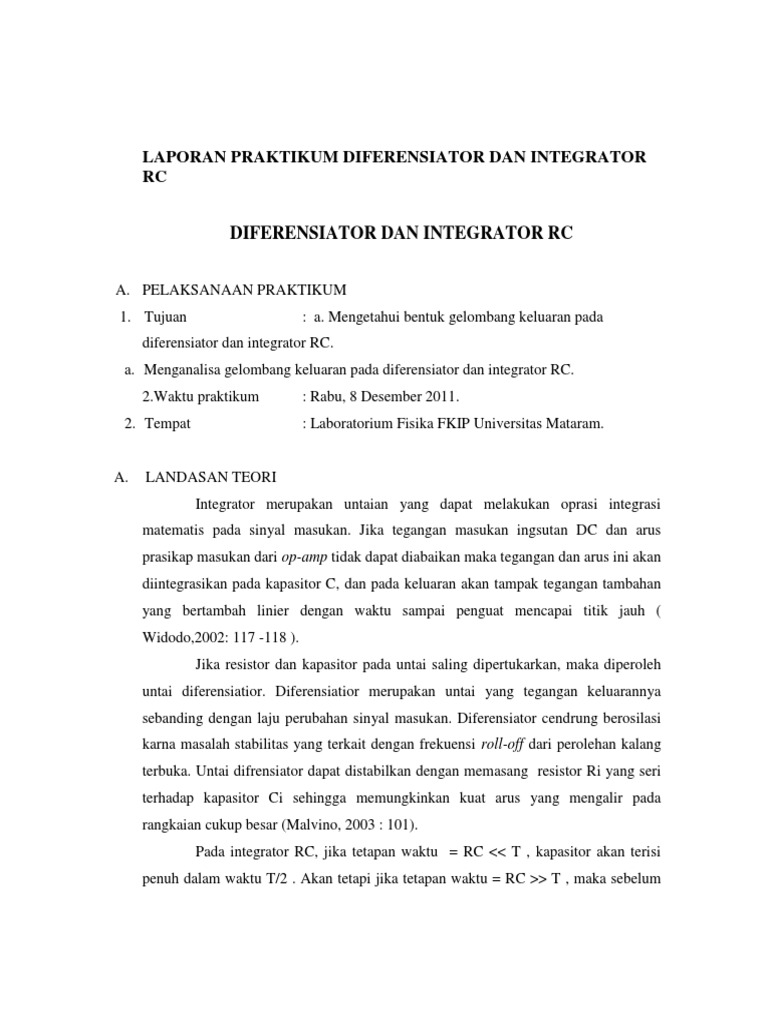

LAPORAN PRAKTIKUM DIFERENSIATOR DAN INTEGRATOR

RC

DIFERENSIATOR DAN INTEGRATOR RC

A. PELAKSANAAN PRAKTIKUM
1. Tujuan : a. Mengetahui bentuk gelombang keluaran pada
diferensiator dan integrator RC.
a. Menganalisa gelombang keluaran pada diferensiator dan integrator RC.
2.Waktu praktikum : Rabu, 8 Desember 2011.
2. Tempat : Laboratorium Fisika FKIP Universitas Mataram.

A. LANDASAN TEORI
Integrator merupakan untaian yang dapat melakukan oprasi integrasi
matematis pada sinyal masukan. Jika tegangan masukan ingsutan DC dan arus
prasikap masukan dari op-amp tidak dapat diabaikan maka tegangan dan arus ini akan
diintegrasikan pada kapasitor C, dan pada keluaran akan tampak tegangan tambahan
yang bertambah linier dengan waktu sampai penguat mencapai titik jauh (
Widodo,2002: 117 -118 ).
Jika resistor dan kapasitor pada untai saling dipertukarkan, maka diperoleh
untai diferensiatior. Diferensiatior merupakan untai yang tegangan keluarannya
sebanding dengan laju perubahan sinyal masukan. Diferensiator cendrung berosilasi
karna masalah stabilitas yang terkait dengan frekuensi roll-off dari perolehan kalang
terbuka. Untai difrensiator dapat distabilkan dengan memasang resistor Ri yang seri
terhadap kapasitor Ci sehingga memungkinkan kuat arus yang mengalir pada
rangkaian cukup besar (Malvino, 2003 : 101).
Pada integrator RC, jika tetapan waktu = RC << T , kapasitor akan terisi
penuh dalam waktu T/2 . Akan tetapi jika tetapan waktu = RC >> T , maka sebelum
kapasitor terisi penuh, tegangan sumber Vs sudah berbalik menjadi negative. Belum
lagi terisi penuh, Vs ( tegangan masukan /tegangan sumber ) sudah berubah tanda,
akibatnya isyarat keluaran akan berupa suatu tegangan yang berbentuk segitiga (
Sutrisno, 1986 : 13 ).
