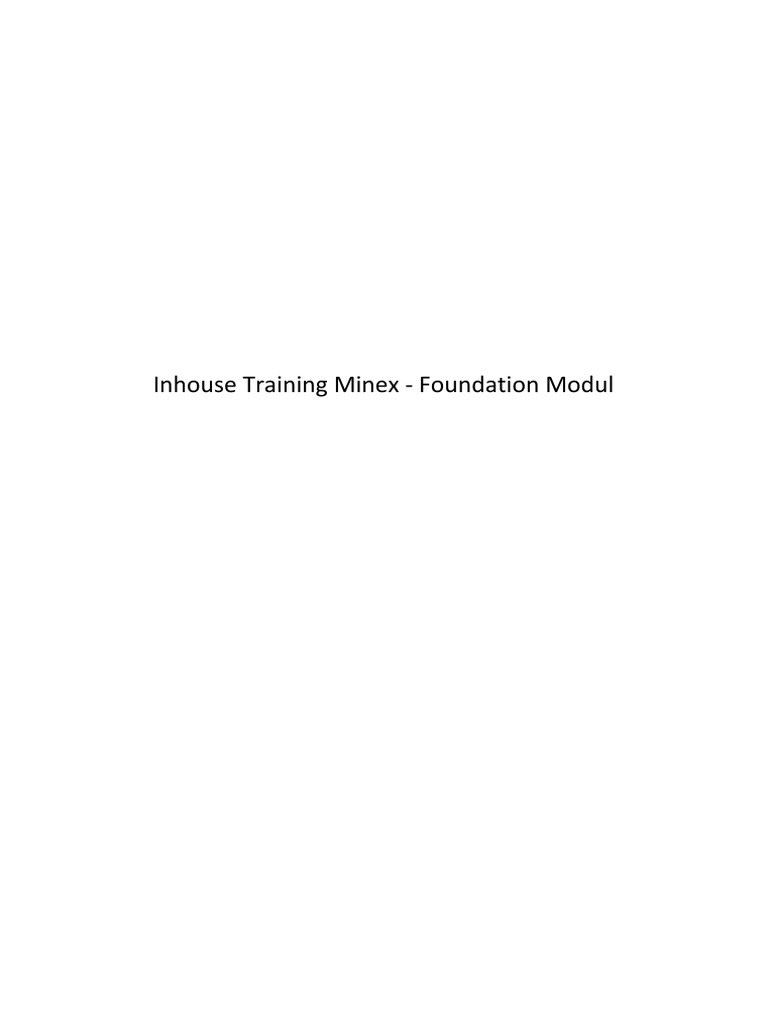

Inhouse Training Minex - Foundation Modul
1. Membuat Project Baru
Buatlah project baru sebelum menggunakan Minex. Adapun langkah-langkahnya sbb :
Klik "File" --> "Project" --> " Project Manager" (muncul kotak dialog "Project Manager")
Klik "New" (muncul "New Project Wizard")
Tuliskan nama project pada kotak "Project Name", kemudian pilihlah file yang akan dijadikan sbg
lokasi kerja minex.
Selanjutnya klik "Next" dan "Finish".
2. Mengatur File (Organize Project)
Sebelum melanjutkan ke tahap oprasional minex, alangkah baiknya data-data yang ada di dalam
folder kerja disusun agar memudahkan dalam penggunaanya. Adapun langkah-langkahnya sbb :
Klik "File" --> "Project" --> "Organize Project" --> "Next" --> "Finish"
3. Membuat Geometri File
Langkah berikutnya adalah membuat "Geometry File" atau sering disebut "GM3 File" .
GM3 File diperlukan sebagai tempat untuk menyimpan data-data yang berhubungan dengan
titik (points) dan garis (string).
Berikut ini adalah langkah-langkahnya :
Klik "File" --> "New" (muncul kotak dialog "New Wizard") --> "Geometry.GM3" --> "Next"
Kemudian tuliskan nama file pada "Name" dan diteruskan dengan "Finish".
4. Membuat Garis (String)
Berikut langkah-langkah dalam membuat garis :
Klik "String" --> "Create" (muncul kotak dialog " String - Create" )
Tuliskan nama "Group" --> "Map" --> "Ident" --> "OK". Kemudian silahkan digitasi garis sesuai
keperluannya amsing-masing dan klik "Accept".
5. Menambahkan Titik di dalam Segmen Garis
Klik garis yang akan ditambahkan titik pada segmennya, kemudian klik kanan mouse anda dan klik
"Manipulate" --> "Alter" --> "Interpolate" --> masukkan interval antar titik yang diinginkan.
Berikut adalah tampilan garis yang sudah ditambahkan titik pada setiap segmennya.
6. Melakukan Project dan Offset Garis
Klik garis yang akan diproyeksikan atau di-offset -kan, kemudian klik kanan mouse anda dan klik
"Manipulate" --> "Move" --> "Project and Offset" --> pilih fungsi yang diinginkan --> "Apply", ke-
mudian klik "OK".
7. Melakukan Import dan Export Data dalam Format DXF atau DWG
7.a Import Data DWG / DXF
Klik "File" --> "Import" --> " Import DXF/DWG" --> pilih file DXF atau DWG yang akan di-import
kemudian pilih "Group" --> "Map" --> "Scan" dan klik "OK".
7.b Export Data DWG / DXF
Klik "Graphics" --> "Graphhic Capture" --> pastikan lokasi penyimpanan file dxf atau dwg selalu
di dalam folder "AutoCAD_Files" --> pilih versi AutoCAD --> pilih "Wolrd Coordinate", kemudian
masukkan nama file yang akan disimpan dan pilih tipe file yang akan disimpan. Selanjutnya klik
"Save".
8. Membuat Triangulasi
Pada saat akan membuat triangulasi dari suatu desain atau situasi, pastikan bahwa tipe garis
terluar adalah "boundary". Kemudian klik "Triangle" --> "Compute" sehingga muncul kotak
dialog "Triangle Compute". Pilih sesuai kebutuhan dan klik "OK".
9. Mengubah Triangulasi ke Grid
Berikut adalah langkah-langkah untuk mengubah triangulasi ke dalam grid :
Klik "Triangle" --> "Triangle to Grid" --> pilih file triangulasi yang akan dijadikan grid --> sesuaikan
ukuran "mesh" --> "OK" (muncul kotak dialog "Save Grid") --> tentukan nama gridnya dan pilih
lokasi grid akan disimpan.
