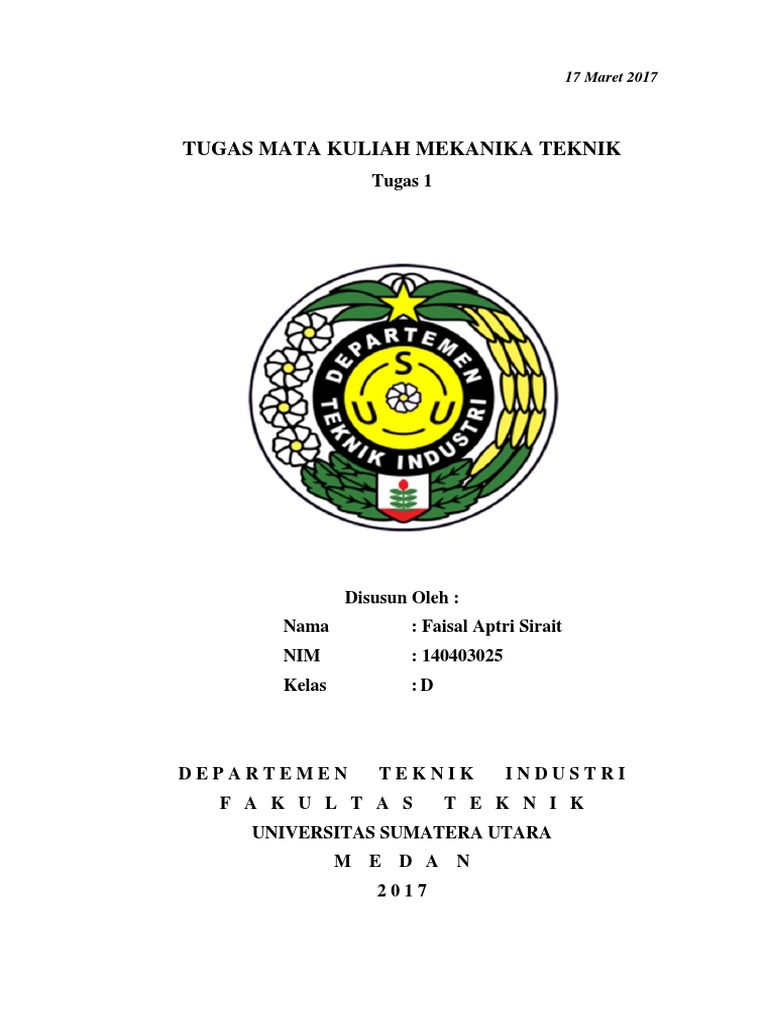

17 Maret 2017

TUGAS MATA KULIAH MEKANIKA TEKNIK


Tugas 1

Disusun Oleh :
Nama : Faisal Aptri Sirait
NIM : 140403025
Kelas :D

DEPARTEMEN TEKNIK INDUSTRI


F A K U L T A S T E K N I K
UNIVERSITAS SUMATERA UTARA
M E D A N
2017
P1 P2 P3 P4 P5 P6 P7 RB

2m 2m 2m 2m 2.5m 2.5m 1.5m

A B
Diketahui:
P1 = 2 kN
P2 = 1.5 kN
P3 = 1 kN
P4 = 0,5 kN
P5 = 3 kN
P6 = 4 kN
P7 = 1.5 kN
Carilah besar reaksi RA dan RB secara grafis dan dimanakah letak
resultannya.
Jawab:

∑ 𝑅 = 𝑃1 + 𝑃2 + 𝑃3 + 𝑃4 + 𝑃5 + 𝑃6 + 𝑃7

∑ 𝑅 = 2 + 1.5 − 1 + 0.5 + 3 − 4 + 1.5

∑ 𝑅 = 3.5

R = -3.5 kN
0 = 2 (0) + 1.5 (2) – 1 (4) + 0.5 (6) + 3 (8) – 4 (10.5) + 1.5 (14) + RA (x)
0 = 0 + 3 – 4 + 3 + 24 – 42 + 21 – 3.5 (x)
3.5 (x) = 5
x = 1.4285 m
Jadi, nilai resultan R sebesar -3.5 kN atau 3.5 kN ke atas dan berjarak 1.4285 m
dari titik A.
