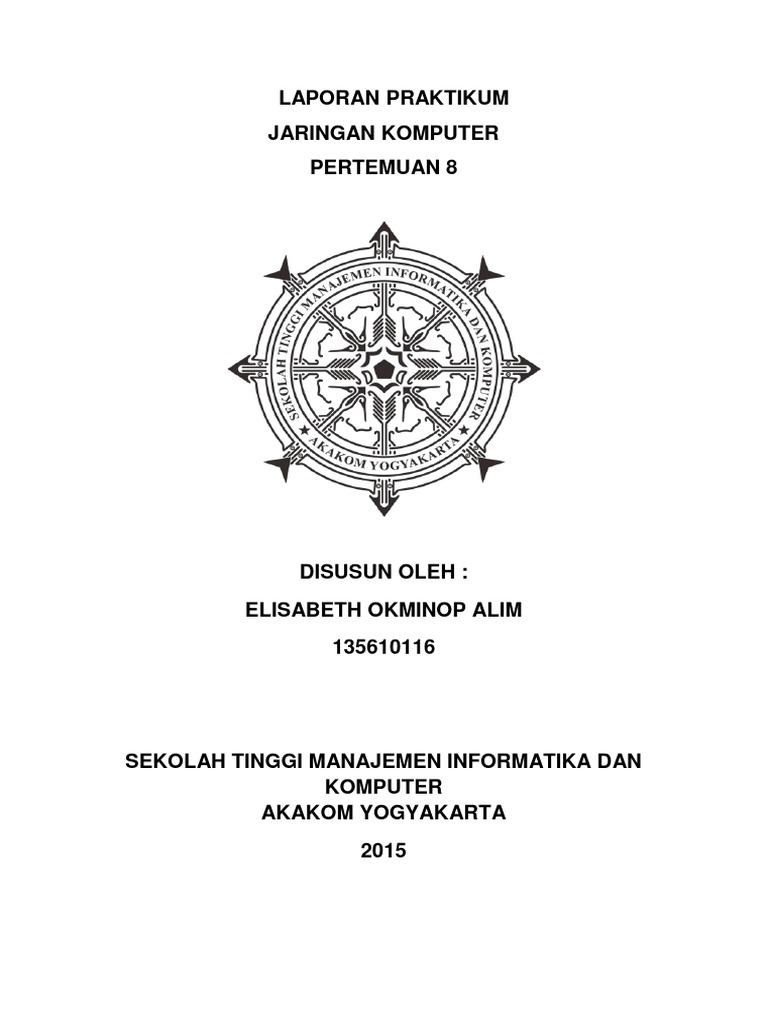

LAPORAN PRAKTIKUM

JARINGAN KOMPUTER
PERTEMUAN 8

DISUSUN OLEH :
ELISABETH OKMINOP ALIM
135610116

SEKOLAH TINGGI MANAJEMEN INFORMATIKA DAN

KOMPUTER
AKAKOM YOGYAKARTA
2015
 CLI (Command Line Interface)

A. Tujuan
 Mampu mengkonfigurasi router menggunakan CLI.

B. Dasar Teori
Router merupakan mesin tanpa monitor/display. Dengan demikian, bekerja
mengkonfigurasi router tidak dapat secara langsung berhadapan dengan router.
Semua pekerjaan mengkonfigurasi router umumnya dilakukan secara jarak jauh.
Bekerja untuk mengkonfigurasi router dapat dilakukan menggunakan
beberapa cara sebagai berikut.
 Console
 Telnet atau SSH
 Port AUX

Ketika berhasil masuk kedalam router, maka user dihadapkan pada CLI. CLI
adalah tipe antarmuka dimana pengguna berinteraksi dengan sistem operasi melalui
text-terminal. Pengguna menjalankan perintah dan program di sistem operasi
tersebut dengan cara mengetikkan baris-baris tertentu.

C. Pembahasan
Praktikum pertemuan 8 ini membahas mengenai CLI (Command Line
Interface). CLI disini digunakan untuk mengkonfigurasi router, dimana dalam kasus
ini yaitu mengkonfigurasi jaringan dengan tiga router mengunakan routing hirarki.
Pertama yang kita buat adalah membuat simulasi jaringan yang berbeda-beda yaitu
jaringan A router staff, jaringan B router pusat dan jaringan C router student, dimana
jaringan-jaringan ini terhubung/ dihubungkan menggunakan tiga router yaitu router
staff, router pusat dan router student , tiga switch dari masing-masing switch ini
dihubungkan ke PC, Laptop, Server DNS dan Server DHCP. Selengkapnya yaitu :
 Jaringan A dengan IP network : 192.168.100.0/24
 Jaringan B dengan IP network: 192.168.150.0/25
 Jaringan C dengan IP network: 192.168.150.0/25
 IP network Fa0/1 , Fa0/0 : 192.168.1.0/30
 IP network Fa0/1 , Fa0/1 : 192.168.1.0/30
 Selanjutnya melakukan konfigurasi PC/Laptop IP address seluruh PC sesuai
dengan alamat jaringan nomor PC. Dimana untuk masing-masing jaringan A, B dan C
yaitu :

Jaringan A

1. PC0 ip address 192.168.100.11 netmask 255.255.255.0, Gateway 192.168.100.1

dan DNS Server 192.168.100.253
2. PC1 ip address 192.168.100.12 netmask 255.255.255.0, Gateway 192.168.100.1
dan DNS Server 192.168.100.253
3. PC2 ip address 192.168.100.13 netmask 255.255.255.0, Gateway 192.168.100.1
dan DNS Server 192.168.100.253
4. Server DNS ip address 192.168.100.14 netmask 255.255.255.0, Gateway
192.168.100.1 dan DNS Server 192.168.100.253
Jaringan B

1. PC3 ip address 192.168.150.11 netmask 255.255.255.0, Gateway 192.168.100.1

dan DNS Server 192.168.100.253
2. PC4 ip address 192.168.150.12 netmask 255.255.255.0, Gateway 192.168.150.1
dan DNS Server 192.168.100.253
3. PC5 ip address 192.168.150.13 netmask 255.255.255.0, Gateway 192.168.150.1
dan DNS Server 192.168.100.253

Jaringan C

Server DHCP ip address 192.168.200.253 , dan ip laptop0 , laptop2 dan laptop3

ini akan memperoleh ip dari server DHCP dengan jumlah pemakaian maksimum 30.

Konfigurasi Router

Konfigurasi pada router dilakukan pada CLI (command Line Interface). Dengan
mengkonfigurasi router maka masing-masing dari semua jaringan jaringan akan
terhubung. Sehingga pada saat uji koneksi dilakukan maka dapat terlihat perjalanan
paket data yang berhasil diantar dari jaringan A ke jaringan B maupun jaringan C.
Namun sebaliknya jika konfigurasi yang dilakukan salah maka ketika melakukan uji coba
dapat dilihat bahwa perjalanan paket data gagal.
 Konfigurasi R1
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.100.1 255.255.255.252
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.200.1 255.255.255.0
Router(config-if)#
Router(config-if)#exit
Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.10.2
Router(config)#no shut
Router(config)#exit

Konfigurasi R2
Router#enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface FastEthernet0/0
Router(config-if)#ip address 192.168.100.2 255.255.255.252
Router(config-if)#
Router(config-if)#exit
Router(config)#interface FastEthernet0/1
Router(config-if)#ip address 192.168.200.1 255.255.255.0
Router(config-if)#exit
Router(config)#ip route 192.168.100.0 255.255.255.0 192.168.10.1
Router(config)#no shut
Router(config)#exit
Proses ping yang dilakukan dari jaringan A ke jaringan B gagal terhubung ini
dikarenakan konfigurasi yang dilakukan pada router ada kesalahan dalam
mengkonfigurasinya.

Packet Tracer PC Command Line 1.0

PC>ping 192.168.150.0
Pinging 192.168.150.0 with 32 bytes of data:
Request timed out.
Request timed out.
Request timed out.
Request timed out.
Ping statistics for 192.168.150.0:
Packets: Sent = 4, Received = 0, Lost = 4 (100% loss),
PC>ping 192.168.100.12
Pinging 192.168.100.12 with 32 bytes of data:
Reply from 192.168.100.12: bytes=32 time=0ms TTL=128
Reply from 192.168.100.12: bytes=32 time=0ms TTL=128
Reply from 192.168.100.12: bytes=32 time=44ms TTL=128
Reply from 192.168.100.12: bytes=32 time=0ms TTL=128
Ping statistics for 192.168.100.12:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 0ms, Maximum = 44ms, Average = 11ms

D. Tugas

Untuk tugas pertama kita mengkonfigurasi ip address menggunakan ip DHCP

pada router di LAB_B dan di LAB_A menggunakan ip static lalu mengkonfigurasi router
pada CLI sehingga antara jariangan A dan jaringan B. Dan Laptop yang terhubung
langsung dengan router menggunakan kabel Conselo dapat terhubung juga
menggunakan ip dari router.

E. Kesimpulan

Jadi dapat disimpulkan bahwa ,salah satu cara konfigurasi pada router cisco
adalah menggunakan CLI (Command Line Interface). Kita harus belajar menghafal
beberapa perintah yang cukup penting pada konfigurasi dasar router ini. Pengguna
menjalankan perintah dan program di sistem operasi tersebut dan juga mengkonfigurasi
jaringan IP router sehingga semua jaringan dapat terhubung melalui konfigurasi yang
dilakukan melalui CLI.

F. Listing
Terlampir.
