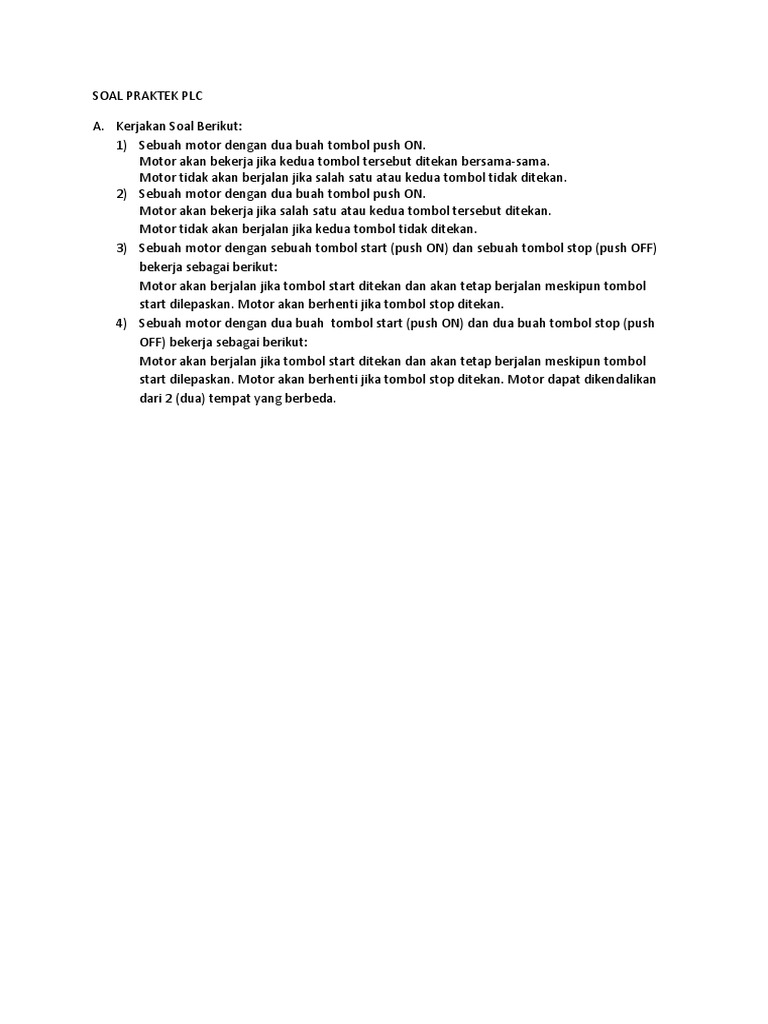

SOAL PRAKTEK PLC

A. Kerjakan Soal Berikut:

1) Sebuah motor dengan dua buah tombol push ON.
Motor akan bekerja jika kedua tombol tersebut ditekan bersama-sama.
Motor tidak akan berjalan jika salah satu atau kedua tombol tidak ditekan.
2) Sebuah motor dengan dua buah tombol push ON.
Motor akan bekerja jika salah satu atau kedua tombol tersebut ditekan.
Motor tidak akan berjalan jika kedua tombol tidak ditekan.
3) Sebuah motor dengan sebuah tombol start (push ON) dan sebuah tombol stop (push OFF)
bekerja sebagai berikut:
Motor akan berjalan jika tombol start ditekan dan akan tetap berjalan meskipun tombol
start dilepaskan. Motor akan berhenti jika tombol stop ditekan.
4) Sebuah motor dengan dua buah tombol start (push ON) dan dua buah tombol stop (push
OFF) bekerja sebagai berikut:
Motor akan berjalan jika tombol start ditekan dan akan tetap berjalan meskipun tombol
start dilepaskan. Motor akan berhenti jika tombol stop ditekan. Motor dapat dikendalikan
dari 2 (dua) tempat yang berbeda.
B. Kerjakan Soal Berikut:
1. Dua buah motor dengan dua buah tombol start (push ON) dan sebuah tombol stop
(push OFF) bekerja sebagai berikut:
Motor 1 akan berjalan jika tombol start 1 ditekan dan akan disusul motor 2 berjalan jika
tombol start 2 ditekan. Motor 2 tidak akan berjalan jika motor 1 belum berjalan. Motor
akan berhenti jika tombol stop ditekan.
2. Dua buah motor dengan dua buah tombol start (push ON) bekerja sebagai berikut:
Motor 1 akan berjalan jika tombol start 1 ditekan dan akan berhenti jika tombol start 2
ditekan, pada saat yang bersamaan motor 2 berjalan. Sebaliknya motor 2 akan berhenti
jika tombol 1 ditekan, pada saat bersamaan motor 1 berjalan. Kedua motor tidak akan
berjalan bersamaan.
3. Sebuah motor 3 phase dengan dua buah tombol start (push ON) dan sebuah tombol
stop (push OFF) bekerja sebagai berikut: motor akan berputar ke kiri jika tombol start 1
ditekan dan tidak akan ada pengaruhnya manakala tombol start 2 ditekan sebelum
tombol stop ditekan. Motor kanan berputar ke kanan jika motor sudah berhenti dengan
menekan tombol stop dan tombol start 2 ditekan. (Motor berputar ditandai dengan
menyalanya lampu, 1 buah lampu untuk 1 kondisi putaran).
C. Kerjakan Soal Berikut:
1) Sebuah motor 3 phase dengan dua buah tombol start (push ON), dua buah Magnetic
Contactor dan sebuah tombol stop (push OFF) bekerja sebagai berikut:
Motor akan berjalan jika tombol start 1 ditekan dan akan berjalan secara optimal jika tombol
start 2 ditekan. Motor tidak akan berjalan jika tombol start 1 belum ditekan. Motor akan
berhenti jika tombol stop ditekan.
2) Pemrograman Lampu Kuis.
Tiga buah tombol (push ON) digunakan sebagai tombol tekan Regu A, B dan C. Tiga buah
lampu indikator untuk masing-masing Regu. Sistem bekerja sebagai berikut: Satu tombol
digunakan untuk menyalakan satu lampu indikator. Tombol yang ditekan paling cepat yang
akan menyalakan lampu indikatornya sementara tombol lain tidak akan bereaksi
menyalakan lampu lainnya saat tombol tercepat masih ditekan.
D. Kerjakan Soal Berikut:
1) Sebuah motor dengan sebuah tombol start (push ON) dan sebuah tombol stop (push OFF)
bekerja sebagai berikut: Saat tombol start ditekan, lima detik kemudian motor akan bekerja.
Motor akan berhenti jika tombol stop ditekan.
2) Sebuah motor dengan sebuah tombol start (push ON) dan sebuah tombol stop (push OFF)
bekerja sebagai berikut: Saat tombol start ditekan dan dilepaskan motor langsung bekerja
selama lima detik kemudian motor akan berhenti. Motor dapat berhenti sewaktu-waktu jika
jika tombol stop ditekan.
3) Sebuah motor dengan sebuah tombol start (push ON) dan sebuah tombol stop (push OFF)
bekerja sebagai berikut: Saat tombol start ditekan motor langsung bekerja selama lima detik
kemudian motor akan berhenti. Motor dapat berhenti sewaktu-waktu jika jika tombol stop
ditekan atau saat tombol start dilepaskan dan waktu perhitungan lima detik kembali ke 0
detik.
E. Kerjakan soal berikut:
1) Dua buah motor dengan sebuah tombol start (push ON) dan sebuah tombol stop (push OFF)
bekerja sebagai berikut: Motor 1 akan berjalan saat tombol start ditekan, selang 3 detik
motor 2 akan berjalan secara otomatis. Motor akan berhenti bersama-sama jika tombol stop
ditekan.
2) Dua buah motor dengan sebuah tombol start (push ON) dan sebuah tombol stop (push OFF)
bekerja sebagai berikut: Motor 1 akan berjalan saat tombol start ditekan, selang 3 detik
motor 2 akan berjalan secara otomatis dan motor 1 berhenti. Motor 2 akan berhenti jika
tombol stop ditekan.
3) Sebuah motor akan berputar ke kiri saat tombol start ditekan, selang waktu 3 detik motor
akan berhenti otomatis selama 3 detik, selanjutnya motor akan berputar ke kanan selama 3
detik, kemudian motor mati secara otomatis. (indikator gerak motor ditunjukkan dalam
bentuk 2 buah lampu yaitu lampu indikator gerak ke kanan dan lampu indikator bergerak ke
kiri).
F. Kerjakan Soal Berikut:
1) Pemrograman Lima buah motor berjalan bergantian otomatis. Waktu penyalaan 3 detik.
(bergantian= satu menyala, lainnya padam).
2) Pemrograman Lima buah motor berjalan bergantian otomatis dan berulang secara otomatis.
3) Pemrograman Lima buah motor berjalan berurutan. Jeda waktu penyalaan 3 detik. Setelah
semua motor berjalan, tiga detik kemudian semua motor berhenti.
4) Pemrograman Lima buah motor berjalan berurutan. Jeda waktu penyalaan 3 detik. Setelah
semua motor berjalan, tiga detik kemudian semua motor berhenti, kemudian berulang dari
awal.
G. Kerjakan Soal Berikut:
1) Suatu sistem pengemasan barang terdiri dari: 1 buah sensor infra red, 1 buah lampu
indikator barang, 1 buah indikator bahwa barang sudah dikemas, 1 buah tombol stop.
Sistem tersebut bekerja bekerja sebagai berikut: Sensor akan aktif saat mendeteksi adanya
barang yang lewat. Saat sensor mendeteksi jumlah barang maka lampu indikator barang
juga aktif. Setelah sensor mendeteksi sebanyak 6 barang, maka lampu indikator barang
sudah dikemas aktif. Sistem akan berhenti setelah ditekan tombol stop.
2) Suatu sistem terdiri dari 4 buah lampu dan 1 buah tombol push ON serta 1 buah tombol
reset. Sistem bekerja sebagai berikut: Saat tombol push ON ditekan sebanyak 1kali maka
lampu 1 menyala sementara lampu lainnya padam. Jika ditekan 2 kali maka lampu 2
menyala, lampu lainnya padam, dan seterusnya hingga 4 kali penekanan. Setelah 4 kali
penekanan, maka penekanan selebihnya mengakibatkan semua lampu padam. Kondisi akan
berulang dari awal jika tombol reset ditekan.
3) Suatu sistem terdiri dari 4 buah lampu dan 1 buah tombol push ON. Sistem bekerja sebagai
berikut: Saat tombol push ON ditekan sebanyak 1kali maka lampu 1 menyala. Jika ditekan 2
kali maka lampu 2 ikut menyaladan seterusnya hingga 4 kali penekanan. Setelah 4 kali
penekanan, maka semua lampu akan menyala. Penekanan ke 5 kali mengakibatkan semua
lampu padam dan otomatis kembali ke awal perhitungan penekanan (reset).
4) Pemrograman empat buah motor berjalan bergantian dan berulang terus menerus secara
otomatis selama lima siklus.
5) Pemrograman empat buah motor berjalan berurutan kemudian padam. Berulang terus
menerus secara otomatis selama lima siklus.
H. Tugas Tambahan:
1) Pemrograman Saklar Bintang-Segitiga Otomatis (semua kelompok)
2) Pemrograman Lift:
Satu unit lift yang melayani 3 lantai bekerja mempunyai 3 buah tombol tujuan di dalam lift
dan 4 buah tombol panggil diluar lift. Lantai 1 memiliki satu tombol naik diluar lift dan 2
buah tombol didalam lift yaitu tombol untuk naik ke lantai 2 dan lantai 3. Lantai 2 memiliki
dua tombol naik dan turun di luar lift dan 2 buah tombol didalam lift yaitu tombol untuk naik
ke lantai 3 dan turun ke lantai 1. Lantai 3 memiliki satu tombol turun diluar lift dan 2 buah
tombol didalam lift yaitu tombol untuk turun ke lantai 2 dan lantai 1.
Lift akan bergerak sesuai tombol panggil dan tombol tujuan sesuai kaidah lift konvensional
(kelompok 1)
3) Pemrograman traffic light 2 sisi (kelompok 2)
4) Pemrograman pencuci mobil (kelompok 3)
5) Pemrograman Pengisi Botol (kelompok 4)
6) Pemrograman Sistem Mesin Cuci Otomatis (kelompok 5)
7) Pemrograman pompa water treatment (Kelompok 6).
