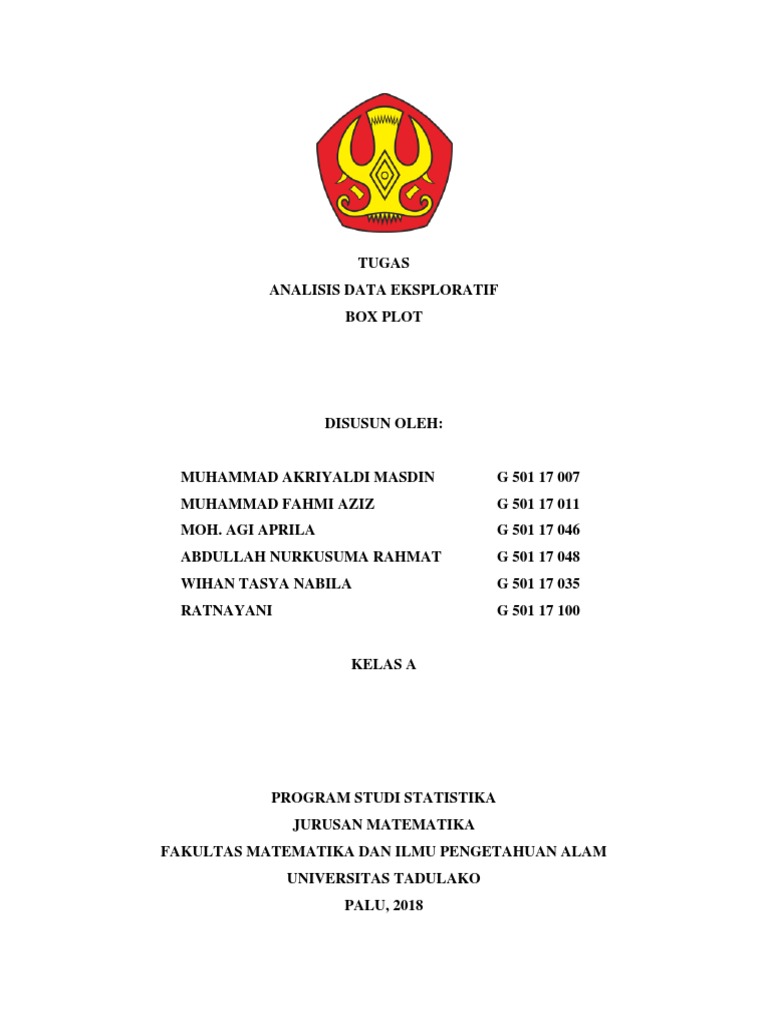

TUGAS

ANALISIS DATA EKSPLORATIF

BOX PLOT

DISUSUN OLEH:

MUHAMMAD AKRIYALDI MASDIN G 501 17 007

MUHAMMAD FAHMI AZIZ G 501 17 011
MOH. AGI APRILA G 501 17 046
ABDULLAH NURKUSUMA RAHMAT G 501 17 048
WIHAN TASYA NABILA G 501 17 035
RATNAYANI G 501 17 100

KELAS A

PROGRAM STUDI STATISTIKA

JURUSAN MATEMATIKA
FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM
UNIVERSITAS TADULAKO
PALU, 2018
 BOX PLOT

I. Pengertian Box Plot

Box plot atau boxplot (juga dikenal sebagai diagram box-and-whisker) merupakan suatu box
(kotak berbentuk bujur sangkar). Boxplot adalah salah satu cara dalam statistik deskriptif
untuk menggambarkan secara grafik dari data numeris melalui lima ukuran sebagai berikut:

 nilai observasi terkecil,

 kuartil terendah atau kuartil pertama (Q1), yang memotong 25 % dari data terendah
 median (Q2) atau nilai pertengahan
 kuartil tertinggi atau kuartil ketiga (Q3), yang memotong 25 % dari data tertinggi
 nilai observasi terbesar.

Dalam boxplot juga ditunjukkan, jika ada, nilai outlier dari observasi.
Boxplot dapat digunakan untuk menunjukkan perbedaan antara populasi tanpa menggunakan
asumsi distribusi statistik yang mendasarinya. Karenanya, boxplot tergolong dalam statistik
non-parametrik. Jarak antara bagian-bagian dari box menunjukkan derajat dispersi
(penyebaran) dan skewness (kecondongan) dalam data. Dalam penggambarannya, boxplot
dapat digambarkan secara horizontal maupun vertikal.

Outlier

Kuartil Ketiga
(𝑄3 ) Nilai tertinggi dalam
batas atas

Median (𝑄2 )

Nilai tertinggi dalam

Kuartil Ketiga batas bawah
(𝑄1 )
  Garis horizontal bagian bawah box menyajikan kuartil pertama (Q1), sementara bagian
atas menyajikan kuartil ketiga (Q3). Bagian dari box adalah bidang yang menyajikan
interquartile range (IQR), atau bagian pertengahan dari 50 % observasi. Panjang box
ditentukan oleh IQR ini. IQR adalah ukuran yang terkenal untuk mengukur penyebaran
data. Semakin tinggi (jika boxplot vertikal) atau semakin lebar (jika boxplot horizontal)
bidang IQR ini, menunjukkan data semakin menyebar.
 Garis tengah yang melewati box menyajikan median dari data. Median adalah ukuran
yang terkenal untuk lokasi variabel (nilai pusat atau rata-rata)
 Garis yang memperpanjang box dinamakan dengan whiskers. Whiskers menunjukkan
nilai yang lebih rendah dan lebih tinggi dari kumpulan data yang berada dalam IQR
(kecuali outlier). Panjang garis Whisker bagian atas ini adalah kurang dari atau sama
dengan Q3 + (1.5 x IQR). Panjang garis Whisker bagian bawah ini adalah lebih besar
atau sama dengan Q1 – (1.5 x IQR). Masing-masing garis whisker dimulai dari akhir box.
 Nilai yang berada di atas atau dibawah whisker dinamakan nilai outlier atau ekstrim

II. Langkah-langkah pembuatan box plot

 Ketahui dahulu banyak data yang dimiliki
 Cari data terkecil (min) dan data terbesar
 Cari nilai 𝑄1, 𝑄2 , 𝑄3 dengan menentukan terlebih dahulu letak quartil
1
 n𝑄1 = 4(n+1)
2
 n𝑄2 = 4(n+1)
3
 n𝑄3 = 4(n+1)

 Cari nilai jangkauan antar kuartil dengan rumus

(JAK) = 𝑄3 -𝑄1
 Cari nilai batas pagar bawah dan batas pagar atas dengan rumus
Batas pagar bawah = 𝑄1- 1,5(JAK)
Batas pagar atas = 𝑄3 + 1,5(JAK)
Jika nilai terkecil lebih besar dari batas pagar bawah dan nilai terbesar lebih kecil dari
batas pagar atas maka tidak ditemukan data pencilan
 Gambarkan box plotnya
III. Contoh soal
 Buatlah boxplot untuk data sebagai berikut
43,46,50,85,56,56,67,80,67,85,43,60,80,56,67.
Jawab :
Urutkan data dari yang terkecil
43,43,46,50,56,56,56,60,67,67,67,80,80,85,85.
Banyak data = 15
Data terkecil = min = 43
Data terbesar= max = 85
1
 Kuartil 1 berada pada data ke 4(15+1) = 4

Maka 𝑄1 = 50
2
 Kuartil 2 berada pada data ke 4(15+1) = 8

Maka 𝑄2 = 60
3
 Kuartil 3 berada pada data ke 4(15+1) = 12

Maka 𝑄3 = 80

Jangkauan antar kuartil (JAK) = 𝑄3 -𝑄1 = 80 - 50 = 30

Batas pagar bawah 𝑄1- 1,5(JAK) = 50 - 1,5(30) = 5
Batas pagar atas 𝑄3 - 1,5(JAK) = 50 + 1,5(30) = 5

Kareana nilai terkecil lebih besar dari batas pagar bawah dan nilai terbesar lebih kecil
dari batas pagar atas maka tidak ditemukan data pencilan.
