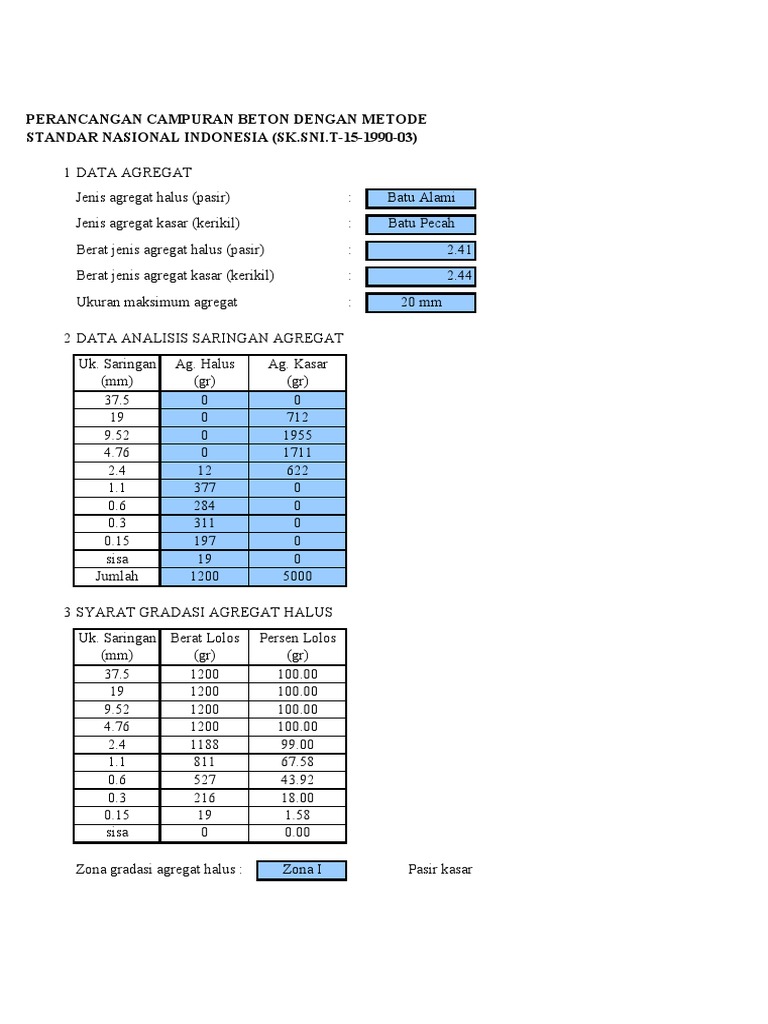

PERANCANGAN CAMPURAN BETON DENGAN METODE

STANDAR NASIONAL INDONESIA (SK.SNI.T-15-1990-03)

1 DATA AGREGAT
Jenis agregat halus (pasir) : Batu Alami
Jenis agregat kasar (kerikil) : Batu Pecah
Berat jenis agregat halus (pasir) : 2.41
Berat jenis agregat kasar (kerikil) : 2.44
Ukuran maksimum agregat : 20 mm

2 DATA ANALISIS SARINGAN AGREGAT

Uk. Saringan Ag. Halus Ag. Kasar
(mm) (gr) (gr)
37.5 0 0
19 0 712 1.50 25.4 38.1
9.52 0 1955 1.00 25.4
4.76 0 1711 0.75 19.05 941.3
2.4 12 622 0.50 12.7 1037.4
1.1 377 0 0.38 9.525 322.2 117.5
0.6 284 0 4 160.1 60.5
0.3 311 0 8 3.9 58.2
0.15 197 0 16 134.7
sisa 19 0 30 157.6
Jumlah 1200 5000 156.20 50 146.7
100 100 98.6
3 SYARAT GRADASI AGREGAT HALUS 200 109.6
Uk. Saringan Berat Lolos Persen Lolos 116.6
(mm) (gr) (gr)
37.5 1200 100.00
19 1200 100.00
9.52 1200 100.00
4.76 1200 100.00
2.4 1188 99.00
1.1 811 67.58
0.6 527 43.92
0.3 216 18.00
0.15 19 1.58
sisa 0 0.00

Zona gradasi agregat halus : Zona I Pasir kasar

 100 100
99.00 100
100.00 100.00
100
90 90 90
80
75
70
Persen lolos (%)

67.58
60 59
55
50
43.92
40
35
30 30
20 18.00
10 10 8
0 01.58
0.15 0.3 0.6 1.1 2.4 4.76 9.52

Ukuran Saringan (mm)

4 MODULUS HALUS BUTIR (MHB) AGREGAT HALUS

Uk. Saringan Berat Tertahan Persen Tertahan Persen Total
(mm) (gram) (%) (%)
37.5 0 0 0
19 0 0 0
9.52 0 0 0
4.76 0 0 0
2.4 12 1 1
1.1 377 31.41666667 32.41666667
0.6 284 23.66666667 56.08333333
0.3 311 25.91666667 82
0.15 197 16.41666667 98.41666667
sisa 19 1.583333333 100
Jumlah 1200 100 269.9166667

Dari tabel, didapat MHB agregat halus : 2.699

4 MODULUS HALUS BUTIR (MHB) AGREGAT KASAR

Uk. Saringan Berat Tertahan Persen Tertahan Persen Total
(mm) (gram) (%) (%)
37.5 0 0.00 0.00
19 712 14.24 14.24
9.52 1955 39.10 53.34
4.76 1711 34.22 87.56
2.4 622 12.44 100.00
1.1 0 0.00 100.00
0.6 0 0.00 100.00
0.3 0 0.00 100.00
 0.15 0 0.00 100.00
sisa 0 0.00 -
Jumlah 5000 100.00 655.14

Dari tabel, didapat MHB agregat kasar : 6.551

6 MODULUS HALUS BUTIR (MHB) AGREGAT CAMPURAN

MHB Campuran rencana 5.5
Persentase agregat halus dalam campuran 37.54%

7 SYARAT GRADASI AGREGAT CAMPURAN

Tabel persen lolos agregat halus :
Uk. Saringan Berat Lolos Persen Lolos
(mm) (gram) (%)
37.5 1200 100.00
19 1200 100.00
9.52 1200 100.00
4.76 1200 100.00
2.4 1188 99.00
1.1 811 67.58
0.6 527 43.92
0.3 216 18.00
0.15 19 1.58
sisa 0 0.00

Tabel persen lolos agregat kasar :

Uk. Saringan Berat Lolos Persen Lolos
(mm) (gram) (%)
37.5 5000 100
19 4288 85.76
9.52 2333 46.66
4.76 622 12.44
2.4 0 0
1.1 0 0
0.6 0 0
0.3 0 0
0.15 0 0
sisa 0 0

Perbandingan agregat halus dan agregak kasar dalam campuran :

Ag. halus (H) : Ag. Kasar (K)

 27 % 73 %

Tabel persen lolos agregat campuran :

Uk. Saringan % Halus % Kasar Total Lolos Kumulatif Lolos
(mm) xH xK (%) (%)
37.5 27.29 72.71 100.00 0.00
19 27.29 62.35 89.65 10.35
9.52 27.29 46.66 73.95 26.05
4.76 27.29 12.44 39.73 60.27
2.4 27.02 0.00 27.02 72.98
1.1 18.45 0.00 18.45 81.55
0.6 11.99 0.00 11.99 88.01
0.3 4.91 0.00 4.91 95.09
0.15 0.43 0.00 0.43 99.57
sisa 0.00 0.00 0.00 100.00 MHB Campuran
533.87 5.339
Gradasi agregat campuran, ukuran maks. Agregat : 20 mm
100
90
80
70
Persen lolos (%)

60
50
40
30
20
10
0
0.15 0.3 0.6 1.2 2.4 4.8 9.6 19 38
Ukuran Saringan (%)
