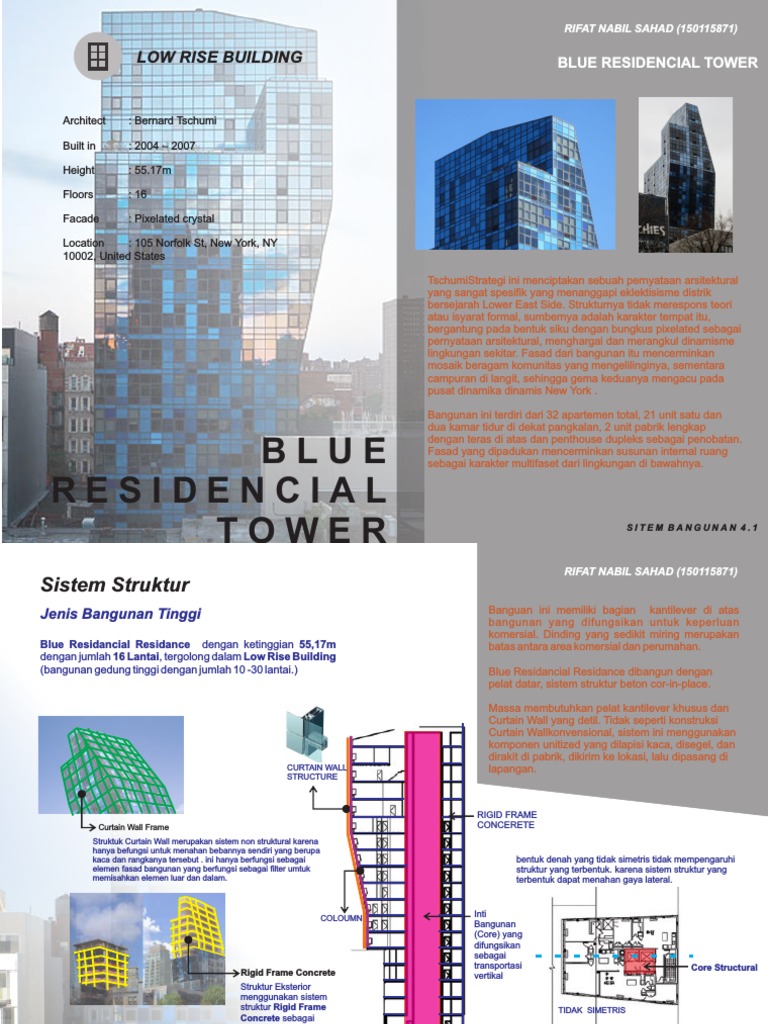

RIFAT NABIL SAHAD (150115871)

LOW RISE BUILDING BLUE RESIDENCIAL TOWER

Architect : Bernard Tschumi

Built in : 2004 – 2007

Height : 55.17m

Floors : 16

Facade : Pixelated crystal

Location : 105 Norfolk St, New York, NY

10002, United States

TschumiStrategi ini menciptakan sebuah pernyataan arsitektural

yang sangat spesifik yang menanggapi eklektisisme distrik
bersejarah Lower East Side. Strukturnya tidak merespons teori
atau isyarat formal, sumbernya adalah karakter tempat itu,
bergantung pada bentuk siku dengan bungkus pixelated sebagai
pernyataan arsitektural, menghargai dan merangkul dinamisme
lingkungan sekitar. Fasad dari bangunan itu mencerminkan
mosaik beragam komunitas yang mengelilinginya, sementara
campuran di langit, sehingga gema keduanya mengacu pada
pusat dinamika dinamis New York .

Bangunan ini terdiri dari 32 apartemen total, 21 unit satu dan

dua kamar tidur di dekat pangkalan, 2 unit pabrik lengkap
dengan teras di atas dan penthouse dupleks sebagai penobatan.
BLUE Fasad yang dipadukan mencerminkan susunan internal ruang
sebagai karakter multifaset dari lingkungan di bawahnya.

RESIDENCIAL
SITEM BANGUNAN 4.1
 RIFAT NABIL SAHAD (150115871)
Sistem Struktur
Jenis Bangunan Tinggi Banguan ini memiliki bagian kantilever di atas
bangunan yang difungsikan untuk keperluan
komersial. Dinding yang sedikit miring merupakan
Blue Residancial Residance dengan ketinggian 55,17m batas antara area komersial dan perumahan.
dengan jumlah 16 Lantai, tergolong dalam Low Rise Building
(bangunan gedung tinggi dengan jumlah 10 -30 lantai.) Blue Residancial Residance dibangun dengan
pelat datar, sistem struktur beton cor-in-place.

Massa membutuhkan pelat kantilever khusus dan

Curtain Wall yang detil. Tidak seperti konstruksi
Curtain Wallkonvensional, sistem ini menggunakan
komponen unitized yang dilapisi kaca, disegel, dan
dirakit di pabrik, dikirim ke lokasi, lalu dipasang di
CURTAIN WALL lapangan.
STRUCTURE

Curtain Wall Frame
Struktuk Curtain Wall merupakan sistem non struktural karena
hanya befungsi untuk menahan bebannya sendiri yang berupa
kaca dan rangkanya tersebut . ini hanya berfungsi sebagai
elemen fasad bangunan yang berfungsi sebagai filter umtuk
memisahkan elemen luar dan dalam.
RIGID FRAME
CONCERETE
bentuk denah yang tidak simetris tidak mempengaruhi
struktur yang terbentuk. karena sistem struktur yang
terbentuk dapat menahan gaya lateral.

COLOUMN Inti
Bangunan
(Core) yang
difungsikan
sebagai
transportasi Core Structural
Rigid Frame Concrete vertikal
Struktur Eksterior
menggunakan sistem
struktur Rigid Frame TIDAK SIMETRIS
Concrete sebagai
struktur luar pada
bangunan .

SITEM BANGUNAN 4.1

 RIFAT NABIL SAHAD (150115871)

Material & Interior

MATERIAL
Dinding gorden (Curtain Wall )
Tidak seperti konstruksi dinding tirai konvensional, sistem ini menggunakan komponen terpadu yang dikilapkan,
disegel dan dipasang di lokasi pabrik dan kemudian dipasang di tempat penempatan. Fasad pixelated terdiri dari
4.000 potongan kaca individu yang 64 adalah penglihatan berwarna biru jernih dan 2.400 gendang kaca biru buram
buram. Untuk melengkapi desain kristal isolasi fasad digunakan dengan empat nuansa gendang biru yang berbeda.

INTERIOR
Bahan yang digunakan di interior berbeda-beda tergantung pada lokasi Anda, apartemen standar yang
bersangkutan, apartemen berkualitas tinggi atau area umum. Di apartemen standar, bahan meliputi pelat bambu dan
lantai batu kerikil, kamar mandi dengan ubin putih, meja batu putih dan lemari logam.
Di apartemen bahan berkualitas termasuk lantai kayu dan batu, kamar mandi berlapis kaca, dan masakan yang lebih
canggih.
Di area umum panel bambu dari dinding, lantai batu dan panel kaca putih mereka backlit ditempatkan.

Blue Tower juga mendaur ulang ruang yang tidak terpakai di atas struktur komersial tetangga karena taman kota
menyediakan ruang komunal bagi penghuni dan tamu dengan pemandangan Jembatan Williamsburg yang luas.

SITEM BANGUNAN 4.1


Jenis Struktur
Sistem struktur bangunan tinggi dibedakan menjadi dua
kategori, klasifikasi ini berdasar pada distribusi
komponen dari sistem penahan beban lateral utama
pada bangunan.
Struktur eksterior
Menggunakan Concrete Frame Tube sebagai
parimeter atau garis keliling luar (cover) pada bangunan
dengan material alumunium frame . terlihat pada gambar
bahwa struktur yang dari luar berupa kolom yang
kemudian ditutupi berupa cladding . cladding yang
digunakan berupa curtain wall yang menggunakan kaca
sebgai pelingkup bangunan . Dan Curtain Wall didalam
tergolong dalam non-struktural , karena curtain wall
hanya menahan bebannya strukturnya sendiri.
CONCRETE FRAMED TUBE
diagram struktur eksterior
RIFAT NABIL SAHAD (150115871)
Struktur interior
Menggunakan Rigid Frame Concrete yang dikarenakan
struktur Shear wall berupa Core difungsikan untuk menahan
gaya lateral dan gaya vertikal.
RIGID FRAME
CONCRETE
diagram struktur interior
Shear Wall Concrete
(Core Structure)
Rigid Frame
Structure Dapat disimpulkan struktur utama dari
bangunan ini merupakan Framed Tube
dalam menahan beban dari gaya lateral
dan sistem struktur luarnya untuk
memperkuat strutrur bangunannya
Curtain Wall
menggunakan struktur concrete framed
Frame
tube yang berupa kolom dan dan balok
REFERENSI
Kamus Visual Arsitektur ( Page 252 ) , Francis D.K.Ching , Erlangga 24 Mei 2012
"SustainabilityConcepts in the Design of High-rise Buildings: the Case of DiagridSystems”
Website : https://www.slideshare.net/Kongkoumas/sustainability-of-tall-
buildings-structural-design-and-intelligent-technologies
Sistem Bangunan Tinggi , Jimmy S.Juwana , Erlangga , 25 Maret 2004
Wikiarquitectura .Blue Residencial Tower / Bernard Tschumi
Website : https://en.wikiarquitectura.com/building/blue-residencial-tower/
Curtain Wall System / Designing Building
Website : www.designingbuildings.co.uk/wiki/Curtain_wall_systems
SITEM BANGUNAN 4.1
