TEKNIK LISTRIK

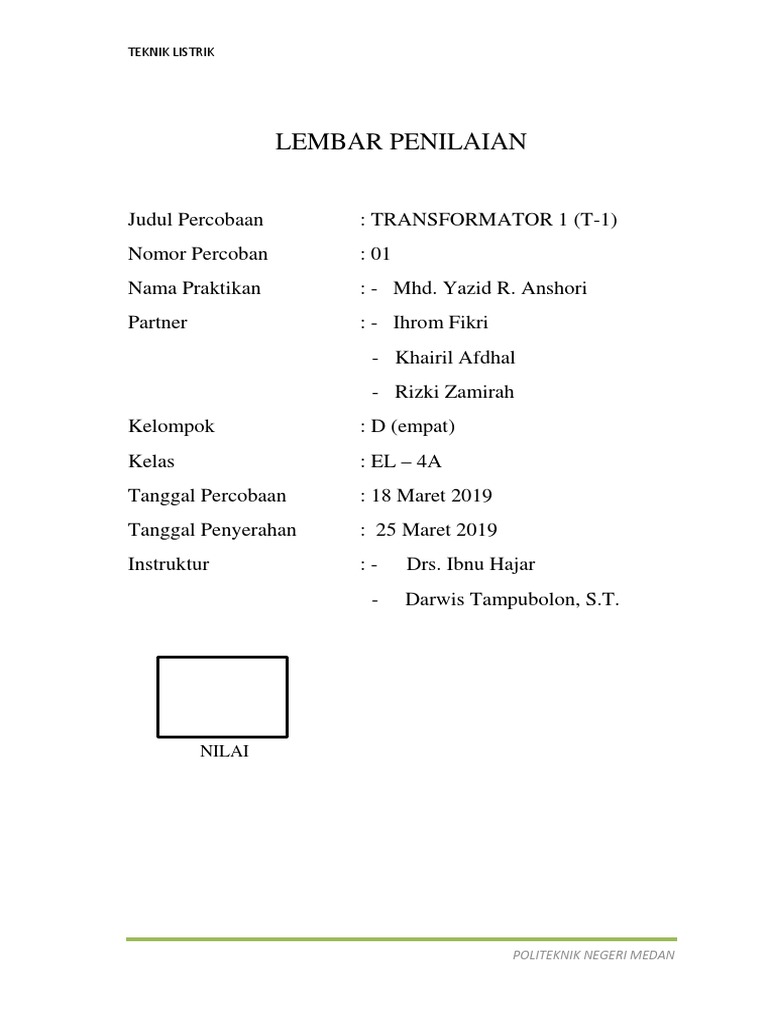

LEMBAR PENILAIAN

Judul Percobaan : TRANSFORMATOR 1 (T-1)

Nomor Percoban : 01
Nama Praktikan : - Mhd. Yazid R. Anshori
Partner : - Ihrom Fikri
- Khairil Afdhal
- Rizki Zamirah
Kelompok : D (empat)
Kelas : EL – 4A
Tanggal Percobaan : 18 Maret 2019
Tanggal Penyerahan : 25 Maret 2019
Instruktur :- Drs. Ibnu Hajar
- Darwis Tampubolon, S.T.

NILAI

POLITEKNIK NEGERI MEDAN

TEKNIK LISTRIK

DAFTAR ISI

I. Praktikum Karakteristik Maknetisasi........................................................

1.1. Tujuan.................................................................................
1.2. Pendahuluan.......................................................................
1.3. Alat dan Bahan yang dibutuhkan....................................... .
1.4. Rangkaian Percobaan..........................................................
1.5. Tugas dan Pertanyaan.........................................................
1.6. Tabel Evaluasi.....................................................................
1.7. Analisa................................................................................
1.8. Jawaban Pertanyaan............................................................
1.9. Kesimpulan.........................................................................
II. Praktikum Perbandingan Belitan Trafo 1 Fasa.........................................
2.1 Tujuan.................................................................................
2.2 Pendahuluan.......................................................................
2.3 Alat dan Bahan yang dibutuhkan.......................................
2.4 Rangkaian Percobaan..........................................................
2.5 Tugas dan Pertanyaan.........................................................
2.6 Tabel Evaluasi.....................................................................
2.7 Analisa................................................................................
2.8 Jawaban Pertanyaan............................................................
2.9 Kesimpulan.........................................................................
III. Praktikum Test Polaritas Transformator..................................................
3.1 Tujuan.................................................................................
3.2 Pendahuluan........................................................................
3.3 Alat dan Bahan yang dibutuhkan........................................
3.4 Rangkaian Percobaan..........................................................
3.5 Tugas dan Pertanyaan.........................................................
3.6 Tabel Evaluasi.....................................................................
3.7 Analisa.................................................................................

POLITEKNIK NEGERI MEDAN

TEKNIK LISTRIK

KARAKTERISTIK MAGNETISASI TRANSFORMATOR 1 FASA

1. TUJUAN PERCOBAAN.

Pada akhir percobaan Mahasiswa dapat menggambarkan kurva karekteristik

maknetisasi dari transformator.

2. PENDAHULUAN

𝐈𝟏
𝛟𝐦
F=N.I

PRIMER SEKUNDER

Transformator mrupakan sebuah mesin listrik yang dapat merubah dan

mentransfer tenaga listrik dari suatu rangkaian lainnya dengan cara induksi melalui
gabungan electromagnet pada frekuensi konstan.

Arus listrik yang mengalir pada kumparan tranformator akan menimbulkan gaya
gerak magnit (g.g.m) yaitu kemampuan yang dipunyai inti trafo untuk mengalirkan
fluksi Фm atau dapat disebut sebagai potensial magnetis g.g.m. F=N.I

Kemampuan untuk mengalirkan arus magnit (fluksi Фm) per satuan panjang inti
disebut kuat medan magnit (H), artinya bila pada inti terdapat kuat medan magnit H,
maka akan mengalir fluksi Фm dengan kerapatan B. Gambar berikut memperlihatkan
perubahan kuat medan H terhadap rapat fluksi B,

B
E
(Volt)

I (Amp)
Kurva

POLITEKNIK NEGERI MEDAN

TEKNIK LISTRIK

Pada praktek, diamati harga g.g.l E terhadap arus eksitasi (arus beban nol) yang dikenal
sebagai lengkung magnetisasi E-I.

Terlihat bahwa lengkung magnetisasi tersebut mula-mula linear kemudian melengkung

atau biasa disebut inti transformasi mulai jenuh.

3. Alat dan Bahan Yang Digunakan.

a. Sumber tegangan bolak-balik / Auto Transformator (1 Buah)

b. Transformator 220V/48V (1 Buah)
c. Voltmeter (1 Buah)
d. Amperemeter (1 Buah)
e. Kabel penghubung (1 Buah)

4. Rangkaian Percobaan.

220 V
220V/48 V

5. Tugas dan Pertanyaan.

a) Buat rangkaian percobaan seperti pada gambar.

b) Amati hasil pengukuran V&I, kemudian isikan pada tabel & buat grafik V=f (I).
c) Jelaskan mengapa grafik V=f (I) pada saat tegangan naik tidak sama dengan pada saat
tegangan turun.
d) Berikan koreksi saudara terhadap kurva magnetisasi hasil pengamatan dibandingkan
dengan kurva magnetisasi sebenarnya (V terhadap I dibandingkan B terhadap H).

Catatan : Pengukuran V dan I dilakukan pada saat tegangan dinaikkan sampai 120%
nominal dan tegangan diturunkan sampai I sama dengan nol

POLITEKNIK NEGERI MEDAN

TEKNIK LISTRIK

6. Tabel Evaluasi.

𝑉max = 120% ∗𝐭 = 30 menit

Tegangan naik Tegangan turun

NO

V ( volt ) I (mA) V ( volt ) I ( mA )

1 25 240
2 50 225
3 75 220
4 100 175
5 125 150
6 150 125
7 175 100
8 200 75
9 225 50
10 240 25

POLITEKNIK NEGERI MEDAN

TEKNIK LISTRIK

PERBANDINGAN LILITAN TRANSFORMATOR 1 FASA

1. Tujuan Percobaan.

Pada akhir percobaan mahasiswa dapat menentukan perbandingan belitan ( = a)

transformasi 1 fasa.

2. Pendahuluan.

Salah satu syarat kerja parallel dua atau lebih transformator, terlebih dahulu harus
diketahui perbandingan belitan masing-masing trafo yang akan digunakan pada kerja
parallel, sehingga diperlukan percobaan untuk mengetahui perbandingan belitan suatu
trafo.

Tinjauan :

Rangkaian pengganti trafo dalam keadaan terbuka adalah sebagai berikut:

𝑹𝟏 𝑋1 𝐼1 𝐼2 𝑅1 𝑋2

𝑉1 𝐸1 𝐸2 𝑉2

Dengan mengabaikan hilang tegangan pada tahanan dan reaktansi bocor kumparan
primer (R1 dan X2), diperoleh :

𝑽𝟏 𝑰𝟐 𝑬𝟏 𝑵𝟏
= = = =𝒂
𝑽𝟐 𝑰𝟏 𝑬𝟐 𝑵𝟐

𝒂 > 𝟏 ⇒ 𝑇𝑟𝑎𝑛𝑠𝑓. 𝑆𝑡𝑒𝑝 𝑑𝑜𝑤𝑛

𝒂 < 𝟏 ⇒ 𝑇𝑟𝑎𝑛𝑠𝑓. 𝑆𝑡𝑒𝑝 𝑢𝑝

Dimana : 𝑽𝟏 = tegangan masuk/sisi primer (volt)

𝑽𝟐 = tegangan keluar/sisi sekunder (volt)

𝑬𝟏 = g.g.l. induksi pada sisi primer (volt)

𝑬𝟐 = g.g.l. induksi pada sisi sekunder (volt)

𝑵𝟏 = jumlah lilitan sisi primer

𝑵𝟐 = jumlah lilitan sisi sekunder

𝒂 = perbandingan belitan / transformasi

POLITEKNIK NEGERI MEDAN

TEKNIK LISTRIK

3. Alat dan Bahan Yang Dibutuhkan.

a. Sumber tegangan bolak-balik / Auto transformator ( 1 Buah )
b. Transformator, 220V/48V ( 1 Buah )
c. Voltmeter ( 2 Buah )
d. Kabel Penghubung

4. Rangkaian Percobaaan.

𝑽𝟏 𝐕𝟐

220 V

220 V/48 V
5. Tugas dan Pertanyaan.

a) Buat rangkaian seperti pada gambar diatas.

b) Amati hasil pengukuran tegangan 𝑽𝟏 dan, isikan pada table evaluasi.
c) Jelaskan mengapa 𝒂𝒓 tidak sama dengan 1/𝒂𝒕 .
d) Jelaskan mengapa 𝑽𝟏 ≠ 𝑬𝟏 , sedangkan 𝑽𝟐 = 𝑬𝟐 .

6. Tabel Evaluasi.
𝟏
Idealnya : 𝒂𝒕 = 𝒂
𝒓

Sisi primer tegangan rendah Sisi primer tegangan tinggi

NO
V1 𝐕𝟐 𝒂𝒓 V1 V2 𝒂𝒕
(VOLT) (VOLT) (VOLT) (VOLT)
1 6 25
2 12 50
3 18 75
4 24 100
5 30 125
6 36 150
7 42 175
8 48 200
9 52 225

POLITEKNIK NEGERI MEDAN

TEKNIK LISTRIK

TEST POLARITAS TRANSFORMATOR

1. Tujuan Percobaan

Pada akhir percobaan mahasiswa dapat menentukan polaritas

transformator, ini berfungsi untuk membuat hubungan transformator biasa
menjadi auto transformator dan juga sebagai dasar hubungan trafo tiga fasa dari
tiga buah transformator satu fasa dengan hubungan paralel.

2. Pendahuluan
Transformator memiliki polaritas penjumlahan jika :

V3 > V1 ; V3 = V 1 + V2

Tandanya , A1 = (+) ; a1 = (-)

A2 = (-) ; a2 = (+)

Transformator memiliki polaritas pengurangan jika :

V3 < V1 ; V3 = V 1 - V2

Tandanya , A1 = (-) ; a1 = (-)

A2 = (+) ; a2 = (+)

3. Alat dan Bahan yang dibutuhkan

a. Transformator 220 V/48 V (3 buah)

b. Voltmeter (3 buah)

c. Kabel penghubung (15)

4. Gambar Rangkaian

POLITEKNIK NEGERI MEDAN

TEKNIK LISTRIK

5. Tugas dan Pertanyaan

a. Tentukan sisi primer dan sekunder transformator dengan pasti.
b. Hubungkan salah satu sisi primer dan salah satu sisi sekunder dan pasang
Voltmeter V1, V2, dan V3

c. Catat hasil pengukuran V1, V2, dan V3

Tabel 1 untuk Trafo pertama

Tabel II untuk Trafo kedua

Tabel III untuk Trafo ketiga

6. Tabel Evaluasi
Catatan :

 Trafo I notasinya huruf A / a

 Trafo II notasinya huruf B / b

 Trafo III notasinya huruf C / c

Tegangan Transformator satu fasa

(Volt) I II III
V1
V2

V3

POLITEKNIK NEGERI MEDAN
