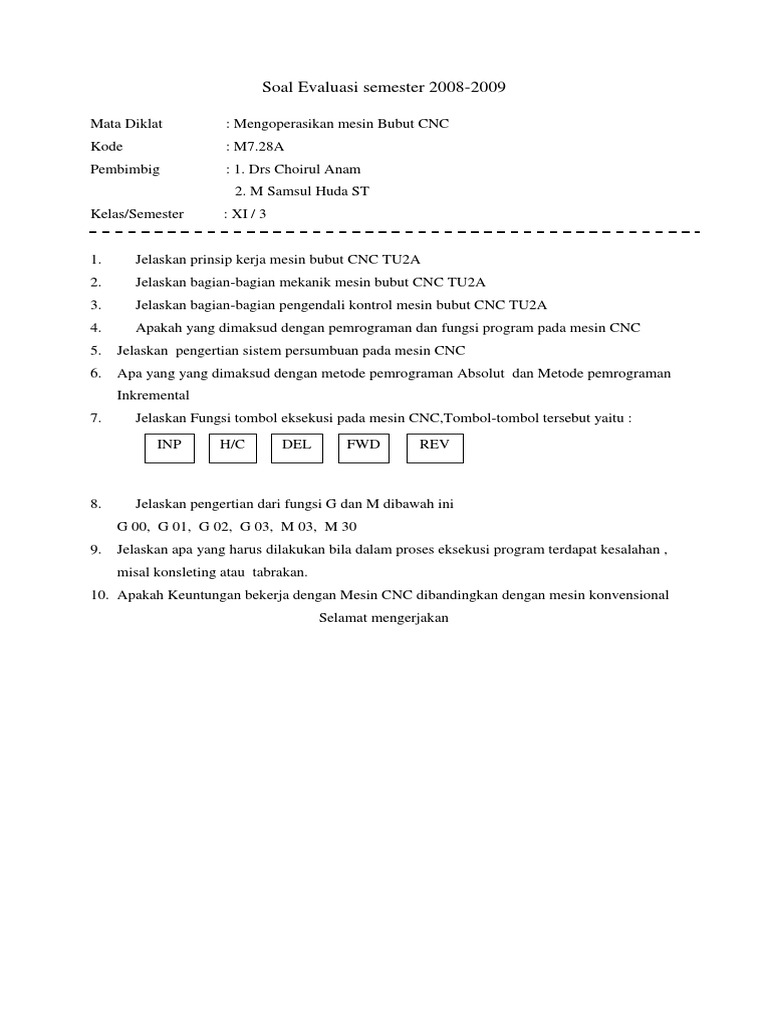

Soal Evaluasi semester 2008-2009

Mata Diklat : Mengoperasikan mesin Bubut CNC

Kode : M7.28A
Pembimbig : 1. Drs Choirul Anam
2. M Samsul Huda ST
Kelas/Semester : XI / 3

1. Jelaskan prinsip kerja mesin bubut CNC TU2A

2. Jelaskan bagian-bagian mekanik mesin bubut CNC TU2A
3. Jelaskan bagian-bagian pengendali kontrol mesin bubut CNC TU2A
4. Apakah yang dimaksud dengan pemrograman dan fungsi program pada mesin CNC
5. Jelaskan pengertian sistem persumbuan pada mesin CNC
6. Apa yang yang dimaksud dengan metode pemrograman Absolut dan Metode pemrograman
Inkremental
7. Jelaskan Fungsi tombol eksekusi pada mesin CNC,Tombol-tombol tersebut yaitu :
INP H/C DEL FWD REV

8. Jelaskan pengertian dari fungsi G dan M dibawah ini

G 00, G 01, G 02, G 03, M 03, M 30
9. Jelaskan apa yang harus dilakukan bila dalam proses eksekusi program terdapat kesalahan ,
misal konsleting atau tabrakan.
10. Apakah Keuntungan bekerja dengan Mesin CNC dibandingkan dengan mesin konvensional
Selamat mengerjakan
 Soal Evaluasi semester 2008-2009

Mata Diklat : Mengeset dan Mengedit Program mesin Bubut NC/CNC

Kode : M7.16A
Pembimbig : 1. Drs Choirul Anam
2. M Samsul Huda ST
Kelas/Semester : XII / 5

1. Buatlah setting alat potong/pisau terhadap benda kerja !

2. Jelaskan dengan gambar lintasan gerakan alat potong dengan perintah G 84 pada mesin CNC
TU2A ?
3. Bidang apa saja yang bisa dikerjakan dengan mesin freis CNC/CNC TU3A
4. Buat program Absolut dengan gerakan siklus 35
interpolasi lurus dari gambar dibawah ini
2 2 25

20

4 12

10

2
Ø14

Ø10

Ø8

Ø4

Ø6

Ø4

Selamat Mengerjakan
Mata Diklat : Mengeset mesindan program mesin NC/CNC ( dasar )

Kode : M7.15A

Kelas / Semester :2/4

Soal-soal

1. Jelaskan pengertian program dengan menggunakan perintah G 84

2. Jelaskan metode pergerakan perintah G 84
3. Buatlah program Absolut dari gambar dibawah ini ! keterangan jarak bebas pahat terhadap titik 0 =

30

3 22

2 9 2
Ø 14
Ø 16

Ø12

Ø10
Ø8

1mm
4. Buatlah gambar kerja dari program absolut dibawah ini
 Gambar dibuat lengkap dengan ukuran dan alur lintasan alat pahat (alat potong)
 Gambar menggunakan skala 2 : 1

N G X Z F H N G X Z F H
01 92 2000 100 09 01 1100 -1500 35
02 M03 10 01 1500 -1500 35
03 84 1700 -2500 35 100 11 01 1500 -2300 35
04 00 1700 100 12 01 1700 -2500 35
05 84 1500 -2300 35 100 13 01 2000 -2500 35
06 00 1500 100 14 00 2000 100
07 84 1100 -1500 35 100 15 M30
08 00 1100 100

Selamat mengerjakan
 SEKOLAH MENENGAH KEJURUAN ”TRISAKTI” TULANGAN
TERAKREDITASI “ A “
Jl. Raya Kepadangan No . 187 Telp. (031) 8851047
TULANGAN 61273

ULANGAN SEMESTER GENAP – TAHUN PELAJARAN : 2008/2009

Mata Pelajaran : CNC
Hari – Tanggal :
Kelas – Jurusan : XI TPm
Waktu : 90 Menit
Pengajar : Team

Nama Siswa :………………………………………..Kelas : XI TPm… No Peserta

:……….

1. Jelaskan pengertian istilah offset pada operasi mesin CNC ?

2. Fungsi G84 pada program CNC TU2A adalah ?
3. Prinsip kerja mesin milling CNC menggunakan kaidah tangan kanan 3 jari
menghadap keatas ,Jelaskan ?
4. Jelaskan fungsi setting program sebelum eksekusi program dilaksanakan
5. Tentukan Feeding atau kecepatan potong (Vc),pada mesin bubut CNC jika
benda kerja berdiameter 20 mm dan putaran yang digunakan n=800 rpm
6. Tentukan kecepatan putaran n=rpm,pada mesin milling CNC TU3A,jika
diameter yang digunakan 6 mm dan kecepatan potongnya Vc=20 mm/menit ?
7. Buat program Absolut mesin CNC TU2A dengan perintah G00,G01,G84,M03
dan M30 dari gambar dibawah ini !

8. Buat program Absolut mesin CNC TU3A dengan perintah G00,G01,M03 dan
M30 dari gambar dibawah ini !
 Penempatan Tool/pahat terhadap benda kerja(Zero Point) adalah
top side-left,front workpart corner
 Posisi pahat terhadap titik Zero point X= -15 mm, Z=10 mm dan Y=0
 Tool/Pahat berdiameter 6mm
 Kedalaman pemotongan Z=3mm
 Gerak Tool/pahat dimulai dari A-B-C-D
1. A : X=40mm, Y=10mm
2. B : X=10mm, Y=10mm
3. C : X=40mm, Y=40mm
4. D : X=10mm, Y=40mm

Selamat mengerjakan
 ULANGAN AKHIR SEMESTER GASAL – TAHUN PELAJARAN : 2009/2010
Mata Pelajaran : Mengoperasikan Mesin NC/CNC
Hari – Tanggal :
Kelas – Jurusan : XI TPm
Waktu : 75 Menit
Pengajar : M Samsul Huda

1. Jelaskan prinsip kerja mesin bubut CNC TU2A

2. Jelaskan bagian-bagian mekanik mesin bubut CNC TU2A
3. Jelaskan bagian-bagian pengendali kontrol mesin bubut CNC TU2A
4. Apakah yang dimaksud dengan pemrograman dan fungsi program pada mesin CNC
5. Jelaskan pengertian sistem persumbuan pada mesin CNC
6. Apa yang yang dimaksud dengan metode pemrograman Absolut dan Metode
pemrograman Inkremental
7. Jelaskan Fungsi tombol eksekusi pada mesin CNC,Tombol-tombol tersebut yaitu :
8. Jelaskan pengertian dari fungsi G dan M dibawah ini
G 00, G 01, G 92, M 03, M 30,
9. Jelaskan fungsi saklar uatama ( main switch)
10. Buat ilustrasi program Absolut dengan perintah G01
Keterangan : Mula-mula pahat(Toll) di titik A dan berakhir
28 N G X Z F
20 00
13 01
10 02
03
04
05
Ø21

Ø18

Ø14

Ø7

06
B A 07
D C
08
F E

Selamat mengerjakan
 ULANGAN AKHIR SEMESTER GASAL – TAHUN PELAJARAN : 2009/2010
Mata Pelajaran : Mengoperasikan Mesin NC/CNC Kls/prog : XII/Tpm
Hari – Tanggal : Waktu : 75 Menit

1. Buat program Absolut dan Absolut dan Inkremental dari gambar dibawah dengan
perintah G00, G01, G02, G03, M99(I&K), M03 dan M30 ( Kerjakan di kolom yang telah
disediakan) 28
Gerak pahat ikuti alur lintasan
24
22
18
10
8
22 5 R5

20
24

6
26

10
R1
2.
36 A

3.35

N G X Z F H N G X Z F H
00 00
01 01
02 02
03 03
04 04
05 05
06 06
07 07
08 08
09 09
10 10
12 12
13 13
14 14
15 15
16 16
17 17
18 18
19 19
20 20
21 21
22 22
23 23
24 24
25 25
26 26
27 27
28 28
29
