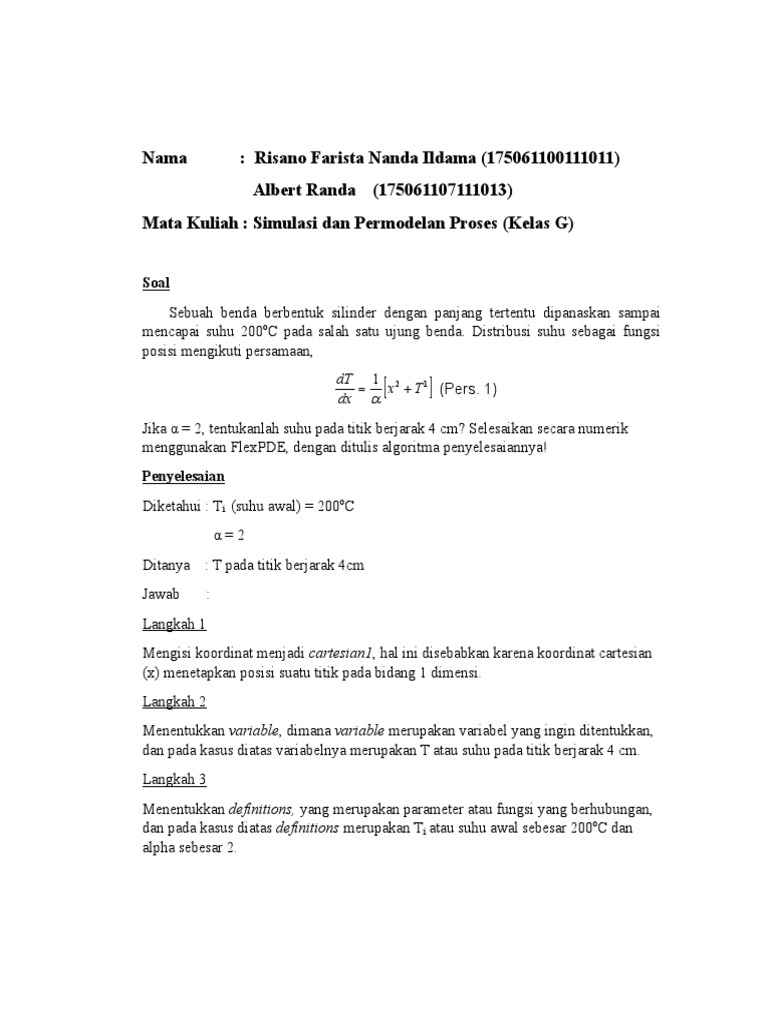

Nama : Risano Farista Nanda Ildama (175061100111011)

Albert Randa (175061107111013)

Mata Kuliah : Simulasi dan Permodelan Proses (Kelas G)

Soal
Sebuah benda berbentuk silinder dengan panjang tertentu dipanaskan sampai
mencapai suhu 200oC pada salah satu ujung benda. Distribusi suhu sebagai fungsi
posisi mengikuti persamaan,
dT 1 2

dx 
 
x  T 1 (Pers. 1)

Jika α = 2, tentukanlah suhu pada titik berjarak 4 cm? Selesaikan secara numerik
menggunakan FlexPDE, dengan ditulis algoritma penyelesaiannya!
Penyelesaian
Diketahui : Ti (suhu awal) = 200oC
α=2
Ditanya : T pada titik berjarak 4cm
Jawab :
Langkah 1
Mengisi koordinat menjadi cartesian1, hal ini disebabkan karena koordinat cartesian
(x) menetapkan posisi suatu titik pada bidang 1 dimensi.
Langkah 2
Menentukkan variable, dimana variable merupakan variabel yang ingin ditentukkan,
dan pada kasus diatas variabelnya merupakan T atau suhu pada titik berjarak 4 cm.
Langkah 3
Menentukkan definitions, yang merupakan parameter atau fungsi yang berhubungan,
dan pada kasus diatas definitions merupakan Ti atau suhu awal sebesar 200oC dan
alpha sebesar 2.
Langkah 4
Menentukkan initial values, yang merupakan nilai awal yang berguna untuk
menentukkan variabel T. Diasumsikan nilai variabel dependen yaitu T sama dengan
nilai Ti.
Langkah 5
Menentukkan equations, dimana persamaan menjadi sebagai berikut :
T = dx(T) – ((x2/ α + T1/ α)) (Pers. 2)
Langkah 6
Menentukkan boundaries, dimana pada kasus ini titik awal diasumsikan dimulai dari
titik 0 sehingga nilai T sama dengan nilai T i (karena nilai Ti = 200oC berada pada titik
0). Lalu titik akhir berada pada titik 4 cm, dimana pada kasus ini diasumsikan satuan
jarak yang digunakan pada (Pers. 1) adalah meter. Karena jika menggunakan satuan
sentimeter (cm) perbedaan suhu antara T dan Ti relatif terlalu besar untuk jarak
sebesar 4 cm, sehingga 4 cm dikonversi menjadi 0.04 m.
Langkah 7
Menghapus time, karena persamaan tidak terpengaruh oleh waktu (time independent)
Langkah 8
Menentukkan plots, dimana menggunakan elevation untuk mendapatkan grafik, dan
report untuk mendapatkan nilai T.
Berdasarkan metode numerik menggunakan FlexPDE, diperoleh nilai T atau suhu
pada titik berjarak 4 cm adalah sebesar 204,04 oC. Sehingga diperoleh kenaikkan suhu
sebesar 4,04oC, dan karena kenaikkan suhu pada titik berjarak 4 cm diperoleh
gambaran yaitu sebagai berikut :

Sumber
Pemanas

4 cm
Script FlexPDE :

Ti
TITLE 'Distribusi Suhu Pada Fungsi Posisi' { the problem identification }
COORDINATES cartesian1 { coordinate system, 1D,2D,3D, etc }
VARIABLES { system variables }
T { choose your own names }
! SELECT { method controls }
DEFINITIONS { parameter definitions }
Ti = 200
alpha = 2
INITIAL VALUES
T=Ti
EQUATIONS { PDE's, one for each variable }
T: dx(T)-((x^2/alpha)+(T^1/alpha))=0 { one possibility }
! CONSTRAINTS { Integral constraints }
BOUNDARIES { The domain definition }
REGION 1 { For each material region }
START (0) POINT VALUE (T)=Ti
LINE TO (0.04)
MONITORS { show progress }
PLOTS { save result displays }
ELEVATION (T)
REPORT (T)
END
