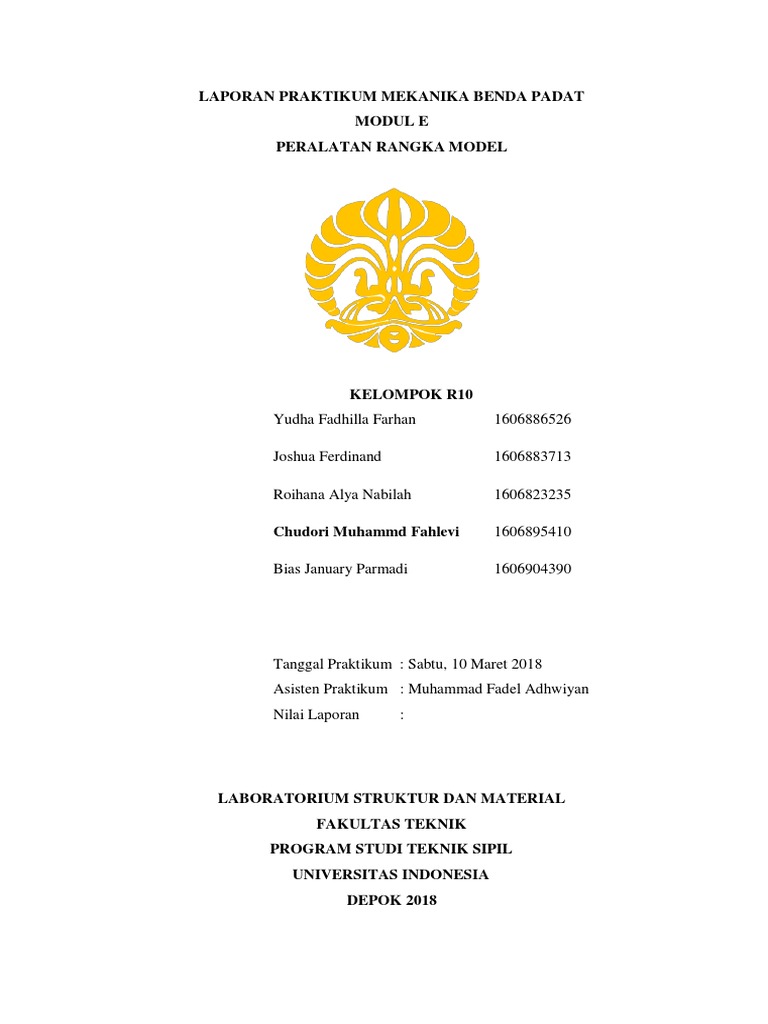

LAPORAN PRAKTIKUM MEKANIKA BENDA PADAT

MODUL E
PERALATAN RANGKA MODEL

KELOMPOK R10
Yudha Fadhilla Farhan 1606886526

Joshua Ferdinand 1606883713

Roihana Alya Nabilah 1606823235

Chudori Muhammd Fahlevi 1606895410

Bias January Parmadi 1606904390

Tanggal Praktikum : Sabtu, 10 Maret 2018

Asisten Praktikum : Muhammad Fadel Adhwiyan
Nilai Laporan :

LABORATORIUM STRUKTUR DAN MATERIAL

FAKULTAS TEKNIK
PROGRAM STUDI TEKNIK SIPIL
UNIVERSITAS INDONESIA
DEPOK 2018
 MODUL E
PERALATAN RANGKA MODEL

I. Tujuan
1. Merancang, membangun, dan menguji rangka batang kantilever untuk
menopang beban 100 N pada ujungnya. Kriteria untuk menentukan
rancangan terbaik harus mencakup:
• Lebar rangka batang harus sekecil mungkin
• Lendutan terhadap perbandingan berat sendiri
• Rekomendasi-rekomendasi untuk memperbaiki rancangan bila luas
potongan pilihan ketiga dibuat
2. Membandingkan gaya dan perpindahan secara percobaan dan teori untuk
rangka batang yang sudah dibangun.

II. Teori
Analisa gaya pada sebuah rangka batang, rangka batang statis tentu didapat dari
menerapkan 3 persamaan keseimbangan:
Fx  0 Fy  0 M 0

Untuk analisa lendutan pada sebuah sendi/sambungan, kita dapat menghitung

lendutannya dari:
F . F'. L

E.A
dimana:
F = gaya pada batang akibat beban
F’ = gaya pada batang akibat beban satuan yang diletakkan pada tempat
yang diinginkan
L = panjang batang
A = luas penampang potongan batang
untuk batang tarik A = 1,45 mm2
untuk batang tekan A = 2,05 mm2
E = modulus elastisitas (E = 200 kN/mm2)
 III. Peralatan

1. 2-HST.1611 lempeng penghubung lentur

2. 5-HST.1612 lempeng penghubung bebas
3. 1-HST.1613 set batang
4. 1-HST.1614 papan penunjuk, peralatan dan pengerat sambungan
5. 1-HST.1615 beban
6. 1-HST.1616 penggantung beban
7. 1-HST.1617 alat pengukur
8. 1-HST.1618 batang konstan
9. 1-HST.1619 indikator dengan pembaca gaya tarik atau tekan

Tabel E. 1 Keterkaitan Trust Joint Centers, Member Length, dan Quantity

Compression Member
Truss Joint Quantity Quantity
Member Length
Centers Compression Compression
(mm) (mm) Member Member
361,3 311,3 1 1
200 250 3 3
256,3 206,3 3 3
240 190 3 3
180 130 3 3
90 40 1 0

IV. Cara Kerja

1. Membuat sketsa yang menunjukkan rangka batang yang mungkin dari
batang-batang tersedia.
2. Mengenali batang tekan dan batang tarik pada struktur tersebut.
3. Menggunakan batang dengan A = 1,45 mm2 untuk batang tarik dan A =
2,05 mm2 untuk batang tekan.
4. Memasang alat pengukur gaya pada batang.
5. Memasang beban 2 N pada gantungan beban dan catat pembacaan lendutan
dan gaya pada batang.
 6. Mengecek pembacaan pada datum setelah beban diangkat.
7. Mengulangi langkah-langkah diatas beberapa kali.
8. Melakukan beberapa kali pengambilan data pembacaan gaya pada batang
dan perpindahan saat beban ditambahkan dari 0 s/d 10 N dengan
penambahan 2 N setiap kalinya.
9. Memindahkan alat pengatur gaya pada batang lain dan alat ukur dial pada
sambungan/sendi lain.
10. Mengambil data-data dengan beban 0 s/d 10 N.
11. Mengulangi pada batang dan sambungan yang lain.

V. Pengamatan dan Pengolahan Data

Gambar E.1 Rangka Batang

S9 A S10 D
B

S4 S6
13cm
S5 S7 S8

C
S1 E S2 F S3 G

25cm 25cm 25cm

cm

Tabel E. 2 Data Dimensi Rangka Batang

L L
Batang Batang
(mm) (mm)
s1 250 s6 290
s2 250 s7 130
s3 250 s8 290
s4 290 s9 250
s5 130 s10 250
 Tabel Data Lendutan pada Titik A, B, C
Beban Lendutan (mm)
No.
(N) A B C
1 2 0.01 0.02 0.08
2 4 0.015 0.035 0.016
3 6 0.02 0.05 0.225
4 8 0.025 0.065 0.29
5 10 0.03 0.08 0.35

Reaksi Perletakan
VD
S9 A S10 D
B
HD
S4 S6

S5 S7 S8

C
HG
S1 E S2 F S3 G

∑V=0 ∑ Me = 0
VD = F F . 0,75 = HD 0.13
HD = 5,77 F
∑ Md = 0
F . 0,75 = HG 0.13 ∑H=0
HG = 5,77 F HG – HD = 0
 Tabel E. 4 Data reaksi perletakan
Beban (N) HD (N) VD (N) HG (N)
2 11,54 2 11,54
4 23,08 4 23,08
6 34,62 6 34,62
8 46,16 8 46,16
10 57,7 10 57,7

Gaya yang ada pada batang-batang rangka model dapat

ditentukan dengan metode kesetimbangan titik dengan
memasukkan 1 P di titik A, B, dan C
1. Beban pada titik C
• Titik C

𝑉=0 𝐻=0
S4 sin α – 1=0 S4 cos α – S1 = 0
1
S4 = sin 𝛼 S1 = S4 cos α

S4 = 2.1675 (tarik) S1=1.9231 (tekan)

• Titik B

❖
𝑉=0 𝐻=0
S5-S4 sin α = 0 S9 – S4 cos α = 0
S5 = S4 sin α S9 = S4 cos α
S5 = 1 (tekan) S9=1.9231 (tarik)

• Titik E

𝑉=0 𝐻=0
S6 sin α – S5 = 0 S6 cos α +S1 = S2
𝑆5
S6 = sin 𝛼 S2=3.8462 (tekan)

S6 = 2.1675 (tarik)
• Titik A

𝑉=0 𝐻=0
S7- S6 sin α =0 S10- S6 cos α -S9=0
S7 = S6 sin α S10 = S6 cos α + S9
S7 = 1 (tekan) S10 =3.8462(tarik)

• Titik F

𝑉=0 𝐻=0
S8 sin α – S7 =0 S2 +S8 cos α -S3=0
𝑆7
S8 = sin 𝛼 S3 = S8 cos α + S2

S8 = 2.1675 (tarik) S3 = 5.7692(tekan)

2. Beban pada titik B

• titik C

𝑉=0 𝐻=0
S4 sin α=0 S4 cos α -S1 = 0
S4 = 0 S1 = 0

• Titik B

𝑉=0 𝐻=0
S5 – S4 sin α -1=0 S9-S4 cos α=0
S5 = 1 (tekan) S9 = 0

• Titik E
 𝑉=0 𝐻=0
S6 sin α – S5 = 0 S1 +S6 cos α -S2=0
𝑆5
S6 = sin 𝛼 S2 = S6 cos α + S1

S6 = 2.1675 (tarik) S2 =1.2931 (tekan)

• Titik A

𝑉=0 𝐻=0
S7 – S6 sin α = 0 S10 -S6 cos α -S9=0
S7 = S6 sin α S10 = S6 cos α + S9
S7 = 1 (tekan) S10 =1.9231 (tarik)

• Titik F

𝑉=0 𝐻=0
S8 sin α – S7 =0 S2 +S8 cos α -S3=0
𝑆
S8 = sin7𝛼 S3 = S8 cos α + S2

S8 = 2.1675 (tarik) S3 = 3.8462(tekan)

3. Beban Pada Titik A
• Titik C

𝑉=0 𝐻=0
S4 sin α=0 S4 cos α -S1 = 0
S4 = 0 S1 = 0

• Titik B

𝑉=0 𝐻=0
S5 – S4 sin α = 0 S9-S4 cos α=0
S5 = 0 S9 = 0

• Titik E

𝑉=0 𝐻=0
S6 sin α – S5 = 0 S1 +S6 cos α -S2=0
𝑆5
S6 = sin 𝛼 S2 = S6 cos α + S1

S6 = 0 S2 = 0

• Titik A

𝑉=0 𝐻=0
S7 – S6 sin α -1= 0 S10 -S6 cos α -S9=0
S7 = S6 sin α+1 S10 = S6 cos α + S9
S7 = 1 (tekan) S10 =0

• Titik F
 𝑉=0 𝐻=0
S8 sin α – S7 =0 S2 +S8 cos α -S3=0
𝑆
S8 = sin7𝛼 S3 = S8 cos α + S2

S8 = 2.1675 (tarik) S3 = 1.9231(tekan)

Sehingga dapat diketahui gaya dalam pada titik A, B, dan C pada

tabel dibawah ini

GAYA
BATAN DALAM
G
C B A
S1 -1.9231 0 0
S2 -3.8462 -1.9231 0
S3 -5.7692 -3.8462 -1.9231
S4 2.1675 0 0
S5 -1 -1 0
S6 2.1675 2.1675 0
S7 -1 -1 -1
S8 2.1675 2.1675 2.1675
S9 1.9231 0 0
S10 3.8462 1.9231 0

Tabel Gaya Dalam 1

Setelah mendapatkan gaya dalam di setiap batang, praktikkan mencari

deformasi tiap batang di titik A, B, dan C. Deformasi didapatkan dengan
memasukan angka P dengan beban 2 N, 4 N, 6 N, 8 N, 10 N. P digunakan
ke dalam persamaan
F = P x F’.
 gaya dalam(N)
batang
0 2 4 6 8 10 Sifat
S1 0 3.8462 7.6924 11.5386 15.3848 19.231 tekan
S2 0 7.6924 15.3848 23.0772 30.7696 38.462 tekan
S3 0 11.5384 23.0768 34.6152 46.1536 57.692 tekan
S4 0 4.335 8.67 13.005 17.34 21.675 tarik
S5 0 2 4 6 8 10 tekan
S6 0 4.335 8.67 13.005 17.34 21.675 tarik
S7 0 2 4 6 8 10 tekan
S8 0 4.335 8.67 13.005 17.34 21.675 tarik
S9 0 3.8462 7.6924 11.5386 15.3848 19.231 tarik
S10 0 7.6924 15.3848 23.0772 30.7696 38.462 tarik
Contoh Tabel perhitungan gaya dalam titik C

untuk mendapatkan lendutan yang dihasillkan pada sambungan dari rangka

batang dapat ditentukan dengan cara:

dimana:
F = gaya pada batang akibat beban
F’ = gaya pada batang akibat beban satuan yang diletakkan pada
tempat yang diinginkan
L = panjang batang
A = luas penampang potongan batang
untuk batang tarik A = 1,4 mm2
untuk batang tekan A = 2,05 mm2
E = modulus elastisitas (E = 200 kN/mm2)

Perhitungan perpindahan akibat beban adalah seperti tabel dibawah ini

 Titik A
Beban 2 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 2 N pada Titik A

A E
Batang F [N] F' L [mm] [mm ] 2
[N/mm2] Δ [mm]
S1 -3.8462 0 250 2.05 200000 0
S2 -7.6924 0 250 2.05 200000 0
S3 -11.5384 -1.9231 250 2.05 200000 0.013530181
S4 4.335 0 290 1.45 200000 0
S5 -2 0 130 2.05 200000 0
S6 4.335 0 290 2.05 200000 0
S7 -2 -1 130 2.05 200000 0.000634146
S8 4.335 2.1675 290 2.05 200000 0.006646031
S9 3.8462 0 250 1.45 200000 0
S10 7.6924 0 250 1.45 200000 0
Σ 0.02081

Beban 4 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 4 N pada Titik A

A E
Batang F [N] F' L [mm] [mm ] 2
[N/mm2] Δ [mm]
S1 -7.6924 0 250 2.05 200000 0
S2 -15.3848 0 250 2.05 200000 0
S3 -23.0768 -1.9231 250 2.05 200000 0.027060362
S4 -8.67 0 290 1.45 200000 0
S5 -4 0 130 2.05 200000 0
S6 8.67 0 290 2.05 200000 0
S7 -4 -1 130 2.05 200000 0.001268293
S8 8.67 2.1675 290 2.05 200000 0.013292062
S9 7.6924 0 250 1.45 200000 0
S10 15.3848 0 250 1.45 200000 0
Σ 0.041621
 Beban 6 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 6 N pada Titik A

A E
Batang F [N] F' L [mm] [mm2] [N/mm2] Δ [mm]
S1 -11.539 0 250 2.05 200000 0
S2 -23.077 0 250 2.05 200000 0
S3 -34.615 -1.9231 250 2.05 200000 0.040591
S4 13.005 0 290 1.45 200000 0
S5 -6 0 130 2.05 200000 0
S6 13.005 0 290 2.05 200000 0
S7 -6 -1 130 2.05 200000 0.001902
S8 13.005 2.1675 290 2.05 200000 0.019938
S9 11.5386 0 250 1.45 200000 0
S10 23.0772 0 250 1.45 200000 0
Σ 0.062431

Beban 8 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 8 N pada Titik A

A E
Batang F [N] F' L [mm] [mm2] [N/mm2] Δ [mm]
S1 -15.385 0 250 2.05 200000 0
S2 -30.77 0 250 2.05 200000 0
S3 -46.154 -1.9231 250 2.05 200000 0.054121
S4 17.34 0 290 1.45 200000 0
S5 -8 0 130 2.05 200000 0
S6 17.34 0 290 2.05 200000 0
S7 -8 -1 130 2.05 200000 0.002537
S8 17.34 2.1675 290 2.05 200000 0.026584
S9 15.3848 0 250 1.45 200000 0
S10 30.7696 0 250 1.45 200000 0
Σ 0.083241
 Beban 10 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 10 N pada Titik A

A E
Batang F [N] F' L [mm] [mm2] [N/mm2] Δ [mm]
S1 -19.231 0 250 2.05 200000 0
S2 -38.462 0 250 2.05 200000 0
S3 -57.692 -1.9231 250 2.05 200000 0.067651
S4 21.675 0 290 1.45 200000 0
S5 -10 0 130 2.05 200000 0
S6 21.675 0 290 2.05 200000 0
S7 -10 -1 130 2.05 200000 0.003171
S8 21.675 2.1675 290 2.05 200000 0.03323
S9 19.231 0 250 1.45 200000 0
S10 38.462 0 250 1.45 200000 0
Σ 0.104052

Titik B
Beban 2 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 2 N pada Titik B

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -3.8462 0 250 2.05 200000 0
S2 -7.6924 -1.9231 250 2.05 200000 0.00902
S3 -11.5384 -3.8462 250 2.05 200000 0.02706
S4 4.335 0 290 1.45 200000 0
S5 -2 -1 130 2.05 200000 0.00063
S6 4.335 2.1675 290 2.05 200000 0.00665
S7 -2 -1 130 2.05 200000 0.00063
S8 4.335 2.1675 290 2.05 200000 0.00665
S9 3.8462 0 250 1.45 200000 0
S10 7.6924 1.9231 250 1.45 200000 0.01275
Σ 0.06339
 Beban 4 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 4 N pada Titik B

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -7.6924 0 250 2.05 200000 0
S2 -15.3848 -1.9231 250 2.05 200000 0.01804
S3 -23.0768 -3.8462 250 2.05 200000 0.05412
S4 -8.67 0 290 1.45 200000 0
S5 -4 -1 130 2.05 200000 0.00127
S6 8.67 2.1675 290 2.05 200000 0.01329
S7 -4 -1 130 2.05 200000 0.00127
S8 8.67 2.1675 290 2.05 200000 0.01329
S9 7.6924 0 250 1.45 200000 0
S10 15.3848 1.9231 250 1.45 200000 0.02551
Σ 0.12679

Beban 6 N
Tabel Hasil Perhitungan Lendutan Akibat Beban 6 N pada Titik B
A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
s1 -11.5386 0 250 2.05 200000 0
s2 -23.0772 -1.9231 250 2.05 200000 0.02706
s3 -34.6152 -3.8462 250 2.05 200000 0.08118
s4 13.005 0 290 1.45 200000 0
s5 -6 -1 130 2.05 200000 0.0019
s6 13.005 2.1675 290 2.05 200000 0.01994
s7 -6 -1 130 2.05 200000 0.0019
s8 13.005 2.1675 290 2.05 200000 0.01994
s9 11.5386 0 250 1.45 200000 0
s10 23.0772 1.9231 250 1.45 200000 0.03826
0.19018
 Beban 8 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 8 N pada Titik B

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -15.3848 0 250 2.05 200000 0
S2 -30.7696 -1.9231 250 2.05 200000 0.03608
S3 -46.1536 -3.8462 250 2.05 200000 0.10824
S4 17.34 0 290 1.45 200000 0
S5 -8 -1 130 2.05 200000 0.00254
S6 17.34 2.1675 290 2.05 200000 0.02658
S7 -8 -1 130 2.05 200000 0.00254
S8 17.34 2.1675 290 2.05 200000 0.02658
S9 15.3848 0 250 1.45 200000 0
S10 30.7696 1.9231 250 1.45 200000 0.05101
Σ 0.25358

Beban 10 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 10 N pada Titik B

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -19.231 0 250 2.05 200000 0
S2 -38.462 -1.9231 250 2.05 200000 0.0451
S3 -57.692 -3.8462 250 2.05 200000 0.1353
S4 21.675 0 290 1.45 200000 0
S5 -10 -1 130 2.05 200000 0.00317
S6 21.675 2.1675 290 2.05 200000 0.03323
S7 -10 -1 130 2.05 200000 0.00317
S8 21.675 2.1675 290 2.05 200000 0.03323
S9 19.231 0 250 1.45 200000 0
S10 38.462 1.9231 250 1.45 200000 0.06376
Σ 0.31697
 Titik C
Beban 2 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 2 N pada Titik C

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -3.8462 -1.9231 250 2.05 200000 0.0045101
S2 -7.6924 -3.8462 250 2.05 200000 0.0180406
-
-5.7692 250 2.05 200000 0.0405898
S3 11.5384
S4 4.335 2.1675 290 1.45 200000 0.0093961
S5 -2 -1 130 2.05 200000 0.0006341
S6 4.335 2.1675 290 2.05 200000 0.006646
S7 -2 -1 130 2.05 200000 0.0006341
S8 4.335 2.1675 290 2.05 200000 0.006646
S9 3.8462 1.9231 250 1.45 200000 0.0063764
S10 7.6924 3.8462 250 1.45 200000 0.0255056
Σ 0.118979

Beban 4 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 4 N pada Titik C

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -7.6924 -1.9231 250 2.05 200000 0.0090203
S2 -15.3848 -3.8462 250 2.05 200000 0.0360811
S3 -23.0768 -5.7692 250 2.05 200000 0.0811797
S4 -8.67 2.1675 290 1.45 200000 -0.0187922
S5 -4 -1 130 2.05 200000 0.0012683
S6 8.67 2.1675 290 2.05 200000 0.0132921
S7 -4 -1 130 2.05 200000 0.0012683
S8 8.67 2.1675 290 2.05 200000 0.0132921
S9 7.6924 1.9231 250 1.45 200000 0.0127528
S10 15.3848 3.8462 250 1.45 200000 0.0510112
Σ 0.200374
 Beban 6 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 6 N pada Titik C

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -11.539 -1.9231 250 2.05 200000 0.01353
S2 -23.077 -3.8462 250 2.05 200000 0.054122
S3 -34.615 -5.7692 250 2.05 200000 0.12177
S4 13.005 2.1675 290 1.45 200000 0.028188
S5 -6 -1 130 2.05 200000 0.001902
S6 13.005 2.1675 290 2.05 200000 0.019938
S7 -6 -1 130 2.05 200000 0.001902
S8 13.005 2.1675 290 2.05 200000 0.019938
S9 11.5386 1.9231 250 1.45 200000 0.019129
S10 23.0772 3.8462 250 1.45 200000 0.076517
Σ 0.356937

Beban 8 N
Tabel Hasil Perhitungan Lendutan Akibat Beban 8 N pada Titik C

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -15.385 -1.9231 250 2.05 200000 0.018041
S2 -30.77 -3.8462 250 2.05 200000 0.072162
S3 -46.154 -5.7692 250 2.05 200000 0.162359
S4 17.34 2.1675 290 1.45 200000 0.037584
S5 -8 -1 130 2.05 200000 0.002537
S6 17.34 2.1675 290 2.05 200000 0.026584
S7 -8 -1 130 2.05 200000 0.002537
S8 17.34 2.1675 290 2.05 200000 0.026584
S9 15.3848 1.9231 250 1.45 200000 0.025506
S10 30.7696 3.8462 250 1.45 200000 0.102022
Σ 0.475916
Beban 10 N

Tabel Hasil Perhitungan Lendutan Akibat Beban 10 N pada Titik C

A
Batang F [N] F' L [mm] [mm2] E [N/mm2] Δ [mm]
S1 -19.231 -1.9231 250 2.05 200000 0.022551
S2 -38.462 -3.8462 250 2.05 200000 0.090203
S3 -57.692 -5.7692 250 2.05 200000 0.202949
S4 21.675 2.1675 290 1.45 200000 0.046981
S5 -10 -1 130 2.05 200000 0.003171
S6 21.675 2.1675 290 2.05 200000 0.03323
S7 -10 -1 130 2.05 200000 0.003171
S8 21.675 2.1675 290 2.05 200000 0.03323
S9 19.231 1.9231 250 1.45 200000 0.031882
S10 38.462 3.8462 250 1.45 200000 0.127528
Σ 0.594895

Seluruh deformasi dapat dilihat pada tabel dibawah ini

Perpindahan [mm]
Beban [N]
A B C

2 0.030734644
0.02081 0.06339

4 0.061469288
0.041621 0.12679

6 0.092203933
0.062431 0.19018

8 0.069770331
0.083241 0.25358

10 0.153673221
0.104052 0.31697

Tabel Deformasi
 Setelah mendapatkan nilai perpindahan, praktikkan
membandingkan hasil melihat dial dan menghitung secara teoritis
sehingga mendapatkan kesalahan relatif sebesar

Beban KR C KR B KR A

2N 91.52% 68.45% 284%

4N 92.514% 72% 61.55%

6N 94.39% 73% 260%

8N 94.747% 74% 248.38%

10 N 94.95% 74% 236.37%

Tabel Kesalahan Relatif

Dimana kesalahan relatif memiliki persamaan

Kesalahan relatif =

VI. Analisa
1. Analisa Praktikum
Pada praktikum ini, praktikkan melakukan percobaan
berjudul ”Peralatan Rangka Model”. Hal yang pertama praktikkan
lakukan adalah menyiapkan alat seperti beban 2 N, 4 N, 6 N, 8 N,
10 N dan mengukur panjang tiap batang. Setelah menyiapkan alat,
praktikkan mengatur posisi gauge agar dapat diletakkan di titik
yang praktikkan ingin baca deformasinya. Namun, sebelum
dihitung dial harus dikalibrasi terlebih dahulu agar pembacaan
dapat dilakukan dengan mudah.
 Terdapat 3 titik yaitu titik A, B, dan C. Namun, pada
praktikkum ini beban tetap diletakkan pada titik C. Beban yang
ditambahkan naik 2 N dari beban sebelumnya sampai beban 10 N.
Praktikkan mengulangi percobaan dengan titik A, B, dan C dengan
menghitung deformasi dengan cara melihat dial di tiap titik
tersebut. Di akhir praktikkan harus mengecek dengan cara
unloading beban. Unloading beban dibandingkan dengan pada saat
penambahan beban. Jika sudah sama maka dial yang dilihat disaat
loading sudah benar atau jika berbeda dapat dirata ratakan.

2. Analisa Hasil
Dari percobaan yang praktikkan telah lakukan, didapatkan
data berupa besarnya perpindahan titik pada beban 2 N, 4 N, 6 N, 8
N, dan 10 N. Data tersebut terdapat pada tabel dibawah ini

Beban Lendutan (mm)

No.
(N) A B C
1 2 0.01 0.02 0.08
2 4 0.015 0.035 0.016
3 6 0.02 0.05 0.225
4 8 0.025 0.065 0.29
5 10 0.03 0.08 0.35

Dari data-data yang didapatkan yaitu besar F akibat gaya luar, F’ pada
setiap titik, panjang batang, luas penampang, dan E, maka didapat
besarnya lendutan hasil teoritis dengan menggnakan rumus
sebesar:
Tabel Perpindahan Teoritis pada Titik A, B, C

Perpindahan [mm]
Beban [N]
A B C

2 0.030734644
0.02081 0.06339

4 0.061469288
0.041621 0.12679

6 0.092203933
0.062431 0.19018

8 0.069770331
0.083241 0.25358

10 0.153673221
0.104052 0.31697

Pada tabel di atas dapat disimpulkan bahwa persamaan beban

dan lendutan adalah directly proportional karena disaat beban semakin
besar maka nilai lendutan semakin besar juga.
Hasil ini juga terlihat bahwa semakin jauh beban dari
perletakan maka lendutan juga semakin besar nilainya. Oleh karena itu,
titik c memiliki nilai lendutan yang lebih besar daripada titik-titik
lainnya.
3. Analisa Kesalahan
Dengan membandingkan lendutan antara hasil praktikum dan
teoritis, dimana nilai teoritis didapatkan dari
dial  lit
KR  x100%
lit
Maka besar kesalahan relatif didapatkan seperti tabel dibawah ini
Tabel Kesalahan Relatif A,B, C
Beban KR C KR B KR A

2N 91.52% 68.45% 284%

4N 92.514% 72% 61.55%

6N 94.39% 73% 260%

8N 94.747% 74% 248.38%

10 N 94.95% 74% 236.37%

Percobaan ini dilakukan tidak akan luput dari kesalahan

praktikkan. Kesalahan dapat terjadi karena berbagai faktor, seperti:
• Pada pemasangan dial, dial tidak tegak lurus terhadap bidang
• Pada saat pemasangan beban, dial tidak tepat nol karena
getaran-getaran dapat memengaruhi dial
• Praktikkan salah mengalibrasi dial
• Praktikkan salah membaca dial
4. Analisa K3L
Keselamatan sangatlah penting pada praktikum kali ini, praktikkan
diharuskan menggunakan jas agar melindungi badan dari coretan spidol,
ujung meteran, dan lain-lain. Selain itu praktikkan juga harus
menggunakan sepatu agar menghindari kaki terkena beban, karena beban
 yang terdapat di laboratorium bukan hanya sebuah beban kecil namun
ada yang melebihi 10 newton.

VII. KESIMPULAN

1. Persamaan beban dan lendutan adalah directly proportional

karena disaat beban semakin besar maka nilai lendutan semakin besar
juga.
2. Semakin dekat jarak suatu titik dengan gaya yang bekerja
semakin besar pula perpindahan
3. Titik yang mengalami perpindahan paling besar pada titik C

VIII. REFERENSI
Pedoman Praktikum Mekanika Benda Padat.2009:Laboratorium
Struktur dan Material. Departemen Teknik Sipil UI
Hibbeler R.C., ”Mechanics of Materials, Fifth Edition”, Prentice-Hall,
New Jersey 1997.
IX. LAMPIRAN

Gambar Mengukur Panjang Batang
