5.5.

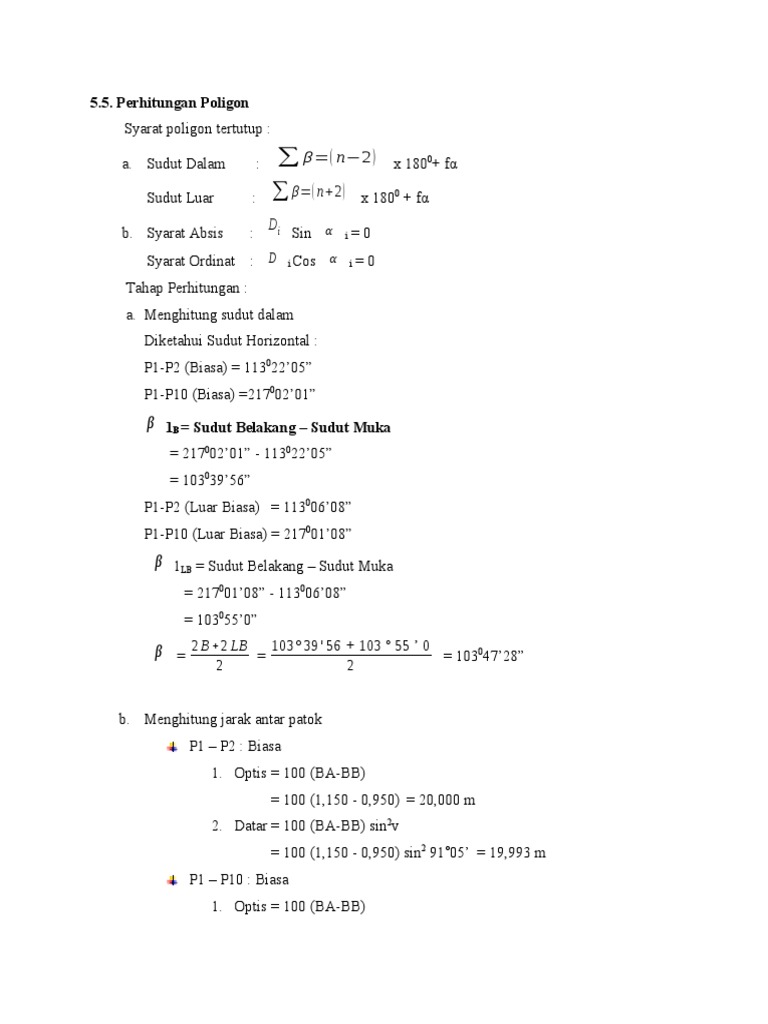

Perhitungan Poligon
Syarat poligon tertutup :

a. Sudut Dalam : ∑ β=( n−2 ) x 180 + fα 0

Sudut Luar : ∑ β=( n+2 ) x 180 + fα 0

b. Syarat Absis : Di Sin α i =0


Syarat Ordinat : D i Cos α i =0
Tahap Perhitungan :
a. Menghitung sudut dalam
Diketahui Sudut Horizontal :
P1-P2 (Biasa) = 113022’05”
P1-P10 (Biasa) =217002’01”
β 1B = Sudut Belakang – Sudut Muka
= 217002’01” - 113022’05”
= 103039’56”
P1-P2 (Luar Biasa) = 113006’08”
P1-P10 (Luar Biasa) = 217001’08”
β 1LB = Sudut Belakang – Sudut Muka
= 217001’08” - 113006’08”
= 103055’0”

β = 2 B+2 LB = 103° 39 ' 56 + 103 ° 55 ʼ 0 = 103047’28”


2 2

b. Menghitung jarak antar patok


P1 – P2 : Biasa
1. Optis = 100 (BA-BB)
= 100 (1,150 - 0,950) = 20,000 m
2. Datar = 100 (BA-BB) sin2v
= 100 (1,150 - 0,950) sin2 91˚05’ = 19,993 m
P1 – P10 : Biasa
1. Optis = 100 (BA-BB)
= 100 (0,910 – 0,730) = 18 m
2. Datar = 100 (BA-BB) sin2v
= 100 (0,910 – 0,730) sin2 93˚05’ = 17,948 m
P1 – P2 : Luar Biasa
1. Optis = 100 (BA-BB)
= 100 (1,000 - 0,900) = 10 m

2. Datar = 100 (BA-BB) sin2v


= 100 (1,000 - 0,900) sin2 90˚02’ = 9,999 m
P1 – P10 : Luar Biasa
1. Optis = 100 (BA-BB)
= 100 (0,680 – 0,500) = 18 m
2. Datar = 100 (BA-BB) sin2v
= 100 (0,680 – 0,500) sin2 87˚19’ = 17,901 m

Jarak rata-rata:
D = (P1-P2)(B) + (P1-P10)(B) + (P1-P2)(LB) + (P1-P10)(LB) / 4
= [19,993 +17,948 +9,999 +17,901]/ 4
= 16,460 m
 D = 232,606 m
c. Pengukuran Koreksi Sudut Dalam
Σβ = k + (n-2) 180˚
Dengan perhitungan:
1439˚14’51” = k + 1440˚
k = 1439˚14’51”- 1440˚
k = -0˚45’9”
Sehingga besar sudut total harus dikurangi -0˚45’9”
k
Koreksi tiap sudut =
Σpatok
0 ˚ 45’ 9 ”
= 10

= 0˚4’30,9”
Sehingga setiap sudut harus dikurangi 0˚4’30,9”
Sudut terkoreksi:
P1-P2 = 103˚47’28” + 0˚4’30,9” = 103˚51’58,9”

d. Menghitung Azimuth
P2 – P3 = 113˚02’0” - 170˚11’41,9” + 180˚ = 122˚50’18,1”
A = 122˚50’18,1”
e. DsinA:
D sinA = 20,985 sin 122˚50’18,1” = 17,632 m
 D sinA = -1,303 m

f. Menghitung DcosA
D cosA = 20,985 cos 122˚50’18,1” = -11,380 m
 D cos A = 1,017

g. Pengukuran koreksi jarak tiap titik:

d
Koreksi (x) = Σd sin α
Σd
Dengan perhitungan :
20,985
Koreksi (x2) = x -1,303
232,606
= 0,118 m (karena Σd sin α (-), maka koreksi (+))

d
Koreksi (y) = Σd cos α
Σd
Dengan perhitungan:
20,985
Koreksi (y2) = x 1,017
232,606
= -0,0918 m (karena Σd cos α (+), maka koreksi (-))
h. Pengukurai koreksi nilai tiap titik:
Koreksi (X) = X0 + D sinα + koreksi jarak (x)
Dengan perhitungan:
Koreksi (x2) = 210 + 17,632 + 0,118
= 225,240 m
Koreksi (Y) = Y0 + Dcosα + koreksi jarak (y)
Dengan perhitungan:
Koreksi (Y2) = 190 – 11,380 – 0,0918
= 183,488 m
