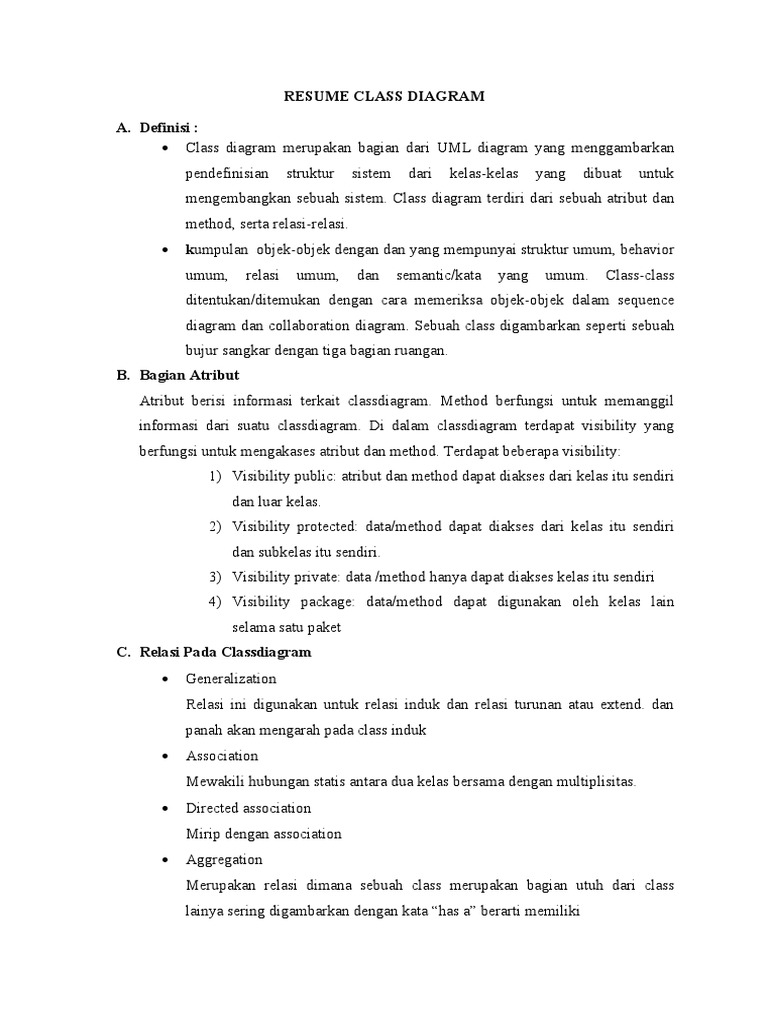

RESUME CLASS DIAGRAM

A. Definisi :
 Class diagram merupakan bagian dari UML diagram yang menggambarkan
pendefinisian struktur sistem dari kelas-kelas yang dibuat untuk
mengembangkan sebuah sistem. Class diagram terdiri dari sebuah atribut dan
method, serta relasi-relasi.
 kumpulan objek-objek dengan dan yang mempunyai struktur umum, behavior
umum, relasi umum, dan semantic/kata yang umum. Class-class
ditentukan/ditemukan dengan cara memeriksa objek-objek dalam sequence
diagram dan collaboration diagram. Sebuah class digambarkan seperti sebuah
bujur sangkar dengan tiga bagian ruangan.
B. Bagian Atribut
Atribut berisi informasi terkait classdiagram. Method berfungsi untuk memanggil
informasi dari suatu classdiagram. Di dalam classdiagram terdapat visibility yang
berfungsi untuk mengakases atribut dan method. Terdapat beberapa visibility:
1) Visibility public: atribut dan method dapat diakses dari kelas itu sendiri
dan luar kelas.
2) Visibility protected: data/method dapat diakses dari kelas itu sendiri
dan subkelas itu sendiri.
3) Visibility private: data /method hanya dapat diakses kelas itu sendiri
4) Visibility package: data/method dapat digunakan oleh kelas lain
selama satu paket
C. Relasi Pada Classdiagram
 Generalization
Relasi ini digunakan untuk relasi induk dan relasi turunan atau extend. dan
panah akan mengarah pada class induk
 Association
Mewakili hubungan statis antara dua kelas bersama dengan multiplisitas.
 Directed association
Mirip dengan association
 Aggregation
Merupakan relasi dimana sebuah class merupakan bagian utuh dari class
lainya sering digambarkan dengan kata “has a” berarti memiliki
 Composition
Sama halnya dengan agregasi dimana suatu class merupakan bagian utuh dari
class lainya namun pada hal ini satu bagian class tersebut akan sangat
bergantung pada keberadaan class lainya.
 Dependency
Relasi dimana sebuah class membutuhkan class lainnya untuk dapat berjalan
dalam hal ini dapat berbentuk parameter object yang dieksekusi dalam method
class lainnya
