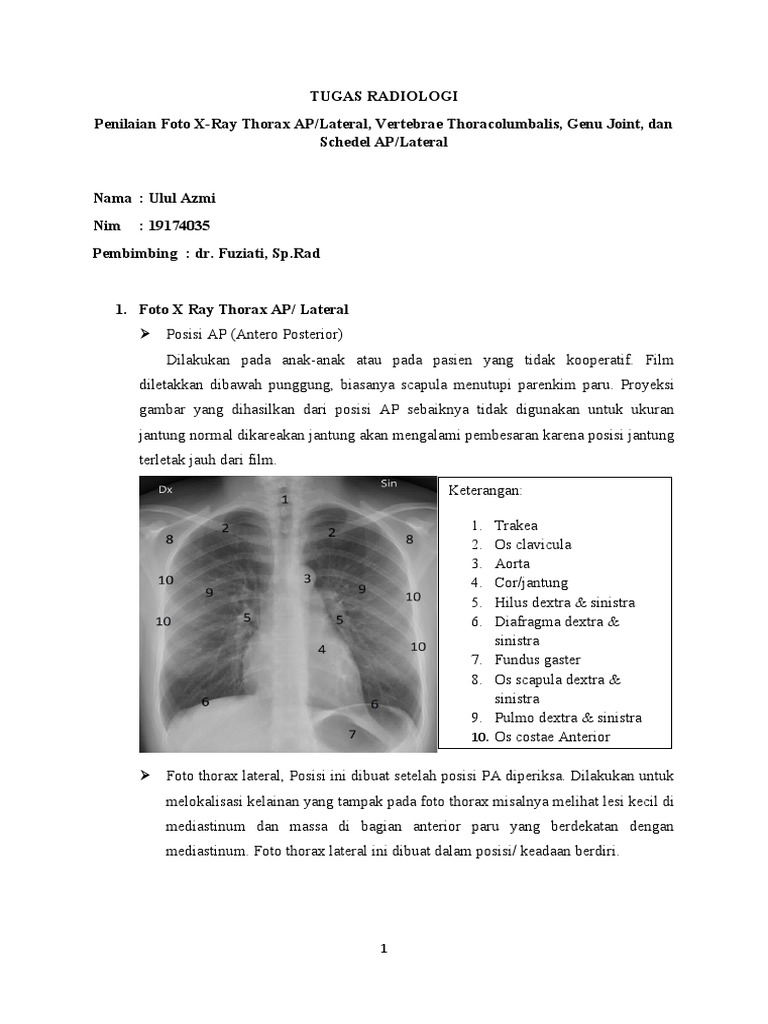

TUGAS RADIOLOGI

Penilaian Foto X-Ray Thorax AP/Lateral, Vertebrae Thoracolumbalis, Genu Joint, dan
Schedel AP/Lateral

Nama : Ulul Azmi

Nim : 19174035
Pembimbing : dr. Fuziati, Sp.Rad

1. Foto X Ray Thorax AP/ Lateral

 Posisi AP (Antero Posterior)
Dilakukan pada anak-anak atau pada pasien yang tidak kooperatif. Film
diletakkan dibawah punggung, biasanya scapula menutupi parenkim paru. Proyeksi
gambar yang dihasilkan dari posisi AP sebaiknya tidak digunakan untuk ukuran
jantung normal dikareakan jantung akan mengalami pembesaran karena posisi jantung
terletak jauh dari film.

Keterangan:

1. Trakea
2. Os clavicula
3. Aorta
4. Cor/jantung
5. Hilus dextra & sinistra
6. Diafragma dextra &
sinistra
7. Fundus gaster
8. Os scapula dextra &
sinistra
9. Pulmo dextra & sinistra
10. Os costae Anterior

 Foto thorax lateral, Posisi ini dibuat setelah posisi PA diperiksa. Dilakukan untuk
melokalisasi kelainan yang tampak pada foto thorax misalnya melihat lesi kecil di
mediastinum dan massa di bagian anterior paru yang berdekatan dengan
mediastinum. Foto thorax lateral ini dibuat dalam posisi/ keadaan berdiri.

1
 Radioanatomi X Ray Thorax
Radioanatomi adalah ilmu yang mempelajari tentang bentuk dan susunan tulang
serta seluruh bagian dalam dada seseorang termasuk paru-paru, jantung, pembuluh
darah, dengan mempelajari suatu radiograf (foto sinar X), berikut adalah gambaran
radioanatomi thorax :

2
 1 15

3 16

4 17

6 18

7 19

8 20

9 21

10 22

11 23

12

Keterangan Gambar
1. clavicula dextra 15. trachea
2. scapula,, angulus superior 16. aecus aortae
3. costae 1 17. a. pulmonalis sinistra
4. v. cava superior 18. truncus pulmonalis
5. bifurcatio trachea 19. v. pulmonalis
6. scapula, margo medialis 20. scapula, margo medialis
7. broncus principalis dexter 21. bronchus principalis sinister
8. v. pulmonalis 22. auricular sinistra
9. a. pulmonalis dexter 23. v. pulmonalis
10. atrium dextrum 24. ventrikulus sinister
11. v. pulmonalis 25. diaphragm (cupula sinistra)
12. v. cava inferior 26. fundus gastricus
13. diaphragm (cupula dextra)
14. recessus codtodiaphragmaticus

2. Foto X Ray Vertebrae Thoracolumbalis AP/ Lateral.

 Posisi AP (Antero Posterior)
Kolumna vertebralis atau rangkaian tulang belakang adalah sebuah struktur lentur
yang dibentuk oleh sejumlah tulang yang disebut vertebra atau ruas tulang belakang,

3
 Vertebra thoracal adalah bagian dari tulang belakang yang dibatasi oleh vertebra
cervical di bagian proximal dan vertebra lumbal di bagian distal.

Keterangan:
1. Proc. Transversus
2. Discus intervertebralis
3. Ala sacrum
4. Sacrum
5. Costae 12
6. Pediculus
7. Proc. Spinosus
8. M. Psoas

9. Corpus vertebrae lumbaris

 Radioanatomi X Ray Vertebrae Thoracolumbalis.

Radioanatomi vertebrae thoracolumbalis adalah ilmu yang mempelajari tentang
bentuk dan susunan thorac dan lumbal dengan mempelajari suatu radiograf (sinar x)
pada thoracolumbal. Manfaatnya adalah untuk mengetahui kelainan yang mungkin
ada pada tulang thoracolumbal, seperti fraktur, scoliosis, dan lain-lain.

4
 KETERANGAN :
1. Clavicle
Clavicula berbentuk kurva-ganda dan memanjang. Ini adalah satu-satunya tulang
yang memanjang horizontal dalam tubuh. Terletak di atas tulang rusuk pertama.
Pada ujung medial, clavicula bersendi pada manubrium dari sternum (tulang dada)
pada sendi sternoclavicularis. Pada bagian ujung lateral bersendi dengan acromion
dari scapula (tulang belikat) dengan sendi acromioclavicularis.

2. Thraceal Bifurcation (percabangan trakea)

Percabangan trakea, yang bersambung ke bagian kiri dan kanan paru-paru disebut
bronkus. Struktur bronkus hampir sama dengan trakea, tersusun dari tulang-tulang
rawan, hanya saja lebih sempit. Susunan tulang rawan pada bronkus juga tidak
teratur yaitu berselang-seling antara tulang dan otot.

3. Foto X-Ray Schedel AP/Lateral

 Indikasi dilakukannya X Ray foto Schedel
 Screning tulang cranium pada kasus trauma kapitis
 Penderita hidrosefalus, dimana sutura belum menutup sesuai usia
 Menilai apakah ada mikrosefali (measurement tulang cranium)
 Metastase ke tulang cranium
 Penyakit keganasan pada tulang pipih.
5
 1 5 1

4 2

3
5 4

Keterangan foto AP Kerangan foto Lateral

1. Frontal Squama (forehead) 1. Frontal Bone

2. Supraorbital Foramen 2. Maksila
3. Orbital 3. Mandibula
4. Infraorbital Foramen 4. Occipital Bone
5. Mental Foramen 5. Parietal Bone

 Radioanatomi X Ray Schedel AP/Lateral

 Radioanatomi yang tampak pada AP adalah Tubula Externa, diploe, Tubula
Interna, Tulang Frontals, sinus frontalis, Sinus Ethmoidalis, Cavum Nasi,
tulang Orbita, Tulang Maksila, Tulang Mandibula.
 Radioanatomi yang tampak pada Lateral adalah, sutura, Tubula Externa,
diploe, Tubula Interna, co vulational marking, sella tursica, tulang
spheinoidalis, sinus spheinoidalis, ps nasal, os maksila, os mandibular.
6
4. Foto X Ray Genu Joint AP/ Lateral
 Posisi AP (Antero Posterior)
Radiografi genu joint bertujuan untuk memperlihatkan struktur tulang femur
distal, tibia – fibula proximal, genu joint, patella, jaringan lunak. Pemeriksaan ini
juga bertujuan untuk melihat kelainan seperti penyempitan ruang sendi, osteosit,
sclerosis subkondural, osteoarthritis, dll.

Gambar I
Gambar II
Keterangan:
1. Lateral epicondyle Keterangan:
2. Lateral femoral condyle 1. Femur
3. Lateral tibial condyle 2. Articular surface patella
4. Head of fibula 3. Patella
5. Fibula 4. Tibial plateau
6. Femur 5. Tibial condyles
7. Medial epicondyle 6. Tibial tuberosity
8. Patella 7. Tibia
9. Intercondylar notch 8. Adductor tubercle
10. Medial femoral condyle 9. Lateral condyle
11. Medial tibial
 Radioanatomi X Raycondyle
Genu Joint 10. Medial condyle
12. Intercondylar eminence 11. Intercondylar tubercle
 Radiografi X Ray genu joint
13. tibia 12. fibula
Pemeriksaan ini juga bertujuan untuk melihat kelainan seperti penyempitan ruang
sendi, osteosit, sclerosis subkondural, osteoarthritis, dll.

7
KETERANGAN :
 Femur : Tulang paha atau femur adalah bagian tubuh terbesar dan tulang
terkuat pada tubuh manusia. Ia menghubungkan tubuh bagian pinggul dan lutut.
Kata "femur" merupakan bahasa Latin untuk paha.
 Tulang tibia (tulang kering) adalah tulang yang berukuran lebih besar dan
mendukung sebagian besar badan dan merupakan bagian penting dari kedua
sendi lutut dan sendi pergelangan kaki.
 Fibula (tulang betis) adalah tulang panjang yang terletak di laterak tibia, ukuran
tulang nya lebih kecil.
 Genu joint .
 Patella adalah bagian tulang kecil yang berlokasi di lutut, tepatnya berada di
sebelum sendi lutut. Peran patella sebagai pendukung kaki untuk bergerak dan
berdiri, caranya dengan mengurangi tekanan pada sendi lutut dan tulang rawan
pembungkus tulang pada sendi.
