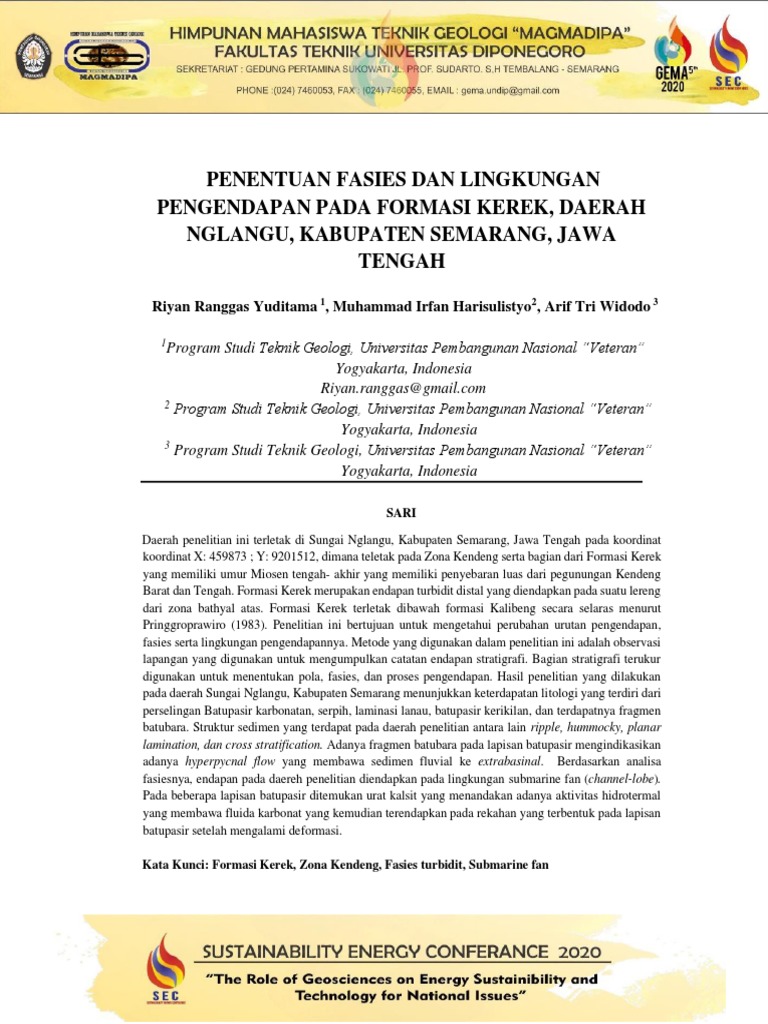

PENENTUAN FASIES DAN LINGKUNGAN

PENGENDAPAN PADA FORMASI KEREK, DAERAH

NGLANGU, KABUPATEN SEMARANG, JAWA
TENGAH

Riyan Ranggas Yuditama 1, Muhammad Irfan Harisulistyo2, Arif Tri Widodo 3

1
Program Studi Teknik Geologi, Universitas Pembangunan Nasional “Veteran”
Yogyakarta, Indonesia
Riyan.ranggas@gmail.com
2
Program Studi Teknik Geologi, Universitas Pembangunan Nasional “Veteran”
Yogyakarta, Indonesia
3
Program Studi Teknik Geologi, Universitas Pembangunan Nasional “Veteran”
Yogyakarta, Indonesia

SARI

Daerah penelitian ini terletak di Sungai Nglangu, Kabupaten Semarang, Jawa Tengah pada koordinat
koordinat X: 459873 ; Y: 9201512, dimana teletak pada Zona Kendeng serta bagian dari Formasi Kerek
yang memiliki umur Miosen tengah- akhir yang memiliki penyebaran luas dari pegunungan Kendeng
Barat dan Tengah. Formasi Kerek merupakan endapan turbidit distal yang diendapkan pada suatu lereng
dari zona bathyal atas. Formasi Kerek terletak dibawah formasi Kalibeng secara selaras menurut
Pringgroprawiro (1983). Penelitian ini bertujuan untuk mengetahui perubahan urutan pengendapan,
fasies serta lingkungan pengendapannya. Metode yang digunakan dalam penelitian ini adalah observasi
lapangan yang digunakan untuk mengumpulkan catatan endapan stratigrafi. Bagian stratigrafi terukur
digunakan untuk menentukan pola, fasies, dan proses pengendapan. Hasil penelitian yang dilakukan
pada daerah Sungai Nglangu, Kabupaten Semarang menunjukkan keterdapatan litologi yang terdiri dari
perselingan Batupasir karbonatan, serpih, laminasi lanau, batupasir kerikilan, dan terdapatnya fragmen
batubara. Struktur sedimen yang terdapat pada daerah penelitian antara lain ripple, hummocky, planar
lamination, dan cross stratification. Adanya fragmen batubara pada lapisan batupasir mengindikasikan
adanya hyperpycnal flow yang membawa sedimen fluvial ke extrabasinal. Berdasarkan analisa
fasiesnya, endapan pada daereh penelitian diendapkan pada lingkungan submarine fan (channel-lobe).
Pada beberapa lapisan batupasir ditemukan urat kalsit yang menandakan adanya aktivitas hidrotermal
yang membawa fluida karbonat yang kemudian terendapkan pada rekahan yang terbentuk pada lapisan
batupasir setelah mengalami deformasi.

Kata Kunci: Formasi Kerek, Zona Kendeng, Fasies turbidit, Submarine fan
 ABSTRACT

The area of this research is located in Nglangu River, Semarang Regency, Central Java at coordinates
X: 459873; Y: 9201512, where it is located in the Kendeng Zone and part of the middle-end Miocene
Kerek Formation which has a wide distribution of the West and Central Kendeng fusion. The Kerek
Formation is a distal turbidite deposit deposited on a slope from the upper bathyal zone. The Kerek
Formation is based on the Kalibeng formation in harmony according to Pringgroprawiro (1983). This
research is to study changes in depositional sequence, more easily and the depositional environment.
The method used in this study is field observations used to collect stratigraphic deposition records.
Measured stratigraphic sections are used to determine patterns, facies, and deposition processes. The
results of research conducted in the Nglangu River, Semarang Regency showed lithological capacity
consisting of carbonate flakes, shales, silt lamination, gravel sandstones, and containing coal
fragments. Sedimentary structures contained in the study included ripples, hummocky, planar
lamination, and cross stratification. The presence of coal fragments in the sandstones indicate
hypercalic flow carrying fluvial sediment to the extrabasinal. Based on the facies analysis, the sediment
in the study was deposited on the fan submarine (channel-lobe). In some layers of sandstone calcite
veins are found which indicate hydrothermal activity that carries carbonate fluid which is then
deposited on the fracture that forms on the sandstone layer after deformation is used.

Keywords: Kerek Formation, Kendeng Zone, Turbidite facies, Submarine fan

I. PENDAHULUAN
Formasi Kerek merupakan salah satu
formasi yang terdapat pada Zona Kendeng,
dimana umur formasi ini berkisar dari Miosen
Tengah hingga Miosen Atas (Pringgopawiro,
1983), Memiliki penyebaran luas dari
pegunungan Kendeng Barat hingga Tengah,
dengan tebal -+ 1000 meter. Formasi Kerek
merupakan endapan turbidit distal yang
diendapkan pada suatu lereng dari zona bathyal
atas, yang secara umum tersusun atas litologi
berupa napal, batulempung, batupasir tufaan,
batupasir tufa karbonatan, batupasir karbonatan
dan batugamping berlapis pada bagian atas (De
Genevraya & Luki Samuel, 1972).
Pada daerah telitian ini, yaitu pada Sungai
Nglangu, Kabupaten Semarang, Jawa Tengah
dengan koordinat X: 459873; Y: 9201512,
ditemukan litologi berupa batuserpih, batupasir
karbonatan dengan struktur sedimen ripple
mark, hummocky, flute cast, planar lamination
dan cross stratification, serta terdapat fragmen
batubara. Formasi Kerek sangat menarik untuk
diteliti karena dilihat dari perulangan ciri
litologi dan struktur sedimen yang bervariasi
menunjukkan suatu fasies dan lingkungan
pengendapan tertentu.
II. GEOLOGI REGIONAL
Cekungan Kendeng memiliki
kemenurusan dengan arah barat - timur sejajar
dengan Pegunungan Selatan yang terletak di
antara Pegunungan Selatan di selatan dan zona
Rembang di bagian utara (Gambar 1).
Cekungan ini memiliki panjang 250 km dengan
lebar 40 km berada di selatan Semarang,
menyempit ke arah timur menjadi 20 km
dengan ketinggian kurang dari 500 m (Van
Bemmelen, R. W., 1949). Cekungan Kendeng
merupakan back arc basin yang terkait dengan
busur vulkanik Oligo-Miosen yang terbentuk di
sepanjang bagian selatan Jawa (Alfathony
Krisnabudhi, dkk., 2019).
Gambar 1. Letak Zona Kendeng pada Fisiografi Jawa
Tengah – Timur (modifikasi dari Van Bemmelen, 1949)
Cekungan Kendeng memiliki ketabalan
endapan sedimen lebih dari 8000m, secara
stratigrafi dapat dibagi menjadi 3 batas
ketidakselarasan (Smyth, dkk., 2005). Synthem
satu (Awal Eosen - awal Oligosen) terdiri dari
batu pasir karbonatan halus dan konglomerat
yang mengandung Nummulites, pada Synthem
dua (Awal Oligosen-Awal Miosen) dan
Synthem Tiga (Awal Miosen - Pliosen) yang
terdiri dari perselingan batupasir volkaniklastik
tebal dan pelagic mudstone. Terutama pada
Synthem dua dan tiga material sedimennya
berasal dari busur Pegunungan Selatan dari
yang mengalir ke Utara membentuk sedimen
pelagis berbutir halus (Smyth, dkk., 2005).
Cekungan Kendeng didominasi oleh
material sedimen epiklastik yang berasal dari
busur volkanik Miosen Awal Oligosen-Awal
yang tidak aktif di Pegunungan Selatan (Slamet
Sugiarto, dkk., 2018). Sekuen sedimen Neogen
didominasi oleh endapan laut dalam. Salah satu
formasi batuan yang termasuk dalam Zona
Kendeng adalah formasi Kerek Miosen Tengah
- akhir. Formasi ini dihasilkan dari proses
sedimentasi laut dalam. Formasi Kerek
memiliki karakteristik dengan ketebalan unit
yang tebal dan dengan perlapisan dari laut
dalam yang mengandung perselingan antara
batulanau, batulempung, batuppasir, batupasir
karbonatan, batugamping pasiran, dan
beberapa material volkanoklastik seperti tuff
(M. Frasetio P., dkk., 2017). Sekuen sedimen
Neogen terdiri dari beberapa formasi antara
lain: Formasi Pelang Oligosen-Miosen Awal,
Formasi Kerek Miosen Tengah-Akhir, dan
Formasi Kalibeng Pliosen Awal Miosen-Awal
(Gambar 2) (Slamet Sugiarto, dkk., 2018).

Sejak Miosen Akhir hingga Pliosen Awal,

Cekungan Kendeng mulai mengalami tekanan
kompresi dari pengangkatan Pegunungan
Selatan hal ini dipengaruhi oleh Subduksi yang
berada di laut selatan Jawa, kemudian hal ini
yang menyebabkan cekungan Kendeng ini
mengalami pemendekan atau penyempitan ke
arah utara hingga membentuk antiklinorium.
Sedimentasi Formasi Kalibeng terjadi selama
interval waktu ini.

Pengangkatan Pegunungan Selatan

menyebabkan pergerakan busur vulkanik ke
arah utara. Peristiwa vulkanisme baru terjadi di
dekat bagian selatan Cekungan Kendeng.
Peristiwa ini ditandai oleh perubahan sekuen Gambar 2. Stratigrafi regional Kendeng Barat
sedimen yang didominasi turbidit menjadi (Pringgoprawiro, 1983)

Mass Transport Deposits. Perbedaan yang

terlihat antara sekuen laut dalam di Akhir
Miosen-Awal Pliosen dan sekuen karbonat laut
dangkal di Awal Pliosen dikendalikan oleh
pengangkatan Cekungan Kendeng, yang
membentuk vergensi utara dari struktur fold-
thrust belt (Slamet Sugiarto, 2018). Sub zona
Ngawi merupakan depresi yang berbatasan
dengan punggungan Kendeng pada sisi
selatannya (Van Bemmelen, 1949).
III. METODE PENELITIAN
Menurut peta fisiografi Jawa Tengah (Van
Bemmelen, 1949), wilayah penelitian terletak
di Zona Kendeng bagian barat (Gambar 1),
metode penelitian ini yang dilakukan
merupakan kegiatan observasi lapangan yang
dilakukan di Sungai Nglangu, Kabupaten
Semarang (Gambar 3.1) untuk memahami
singkapan pada Formasi Kerek di daerah ini,
termasuk penentuan fasies dari endapan
turbidit.

Tujuan dari penelitian ini adalah untuk

mengetahui secara detail karakteristik fisik
dan mekanisme sedimentasi yang dilakukan
pada Formasi Kerek, Cekungan Kendeng
bagain barat. Lokasi ini dipilih dari banyak
lokasi di daerah wilayah studi yang
diperkirakan mewakili sekuen vertikal
Formasi Kerek yang ditemukan di wilayah
studi karena batuan sedimen yang menerus dan
tebal tersingkap cukup jelas di sungai ini.

Data utama dalam penelitian ini berasal

dari pengamatan rinci setiap lapisan sedimen
sebagai representasi satuan batuan formasi
Kerek termasuk melakukan measuring
stratigraphic sections dengan panjang total
109,5 meter (Gambar 3.2).

Gambar 3.2. Peta Lintasan daerah penilitan

1V. HASIL
Dari penelitian dengan menggunakan
metode observasi dan stratigrafi terukur yang
dibagi menjadi 3 segmen lintasan berarah relatif
Utara - Selatan, dengan total panjang lintasan
109,5meter didapatkan hasil sebagai berikut:

Gambar 3.1. a. Sketsa peta Fisiografi Jawa dan madura

4.1 Litologi
(setelah Van Bemmelen, 1970), b. Foto citra satelit lokasi
penelitian.
Litologi yang didapatkan pada daerah
telitian berupa perselingan antara batupasir
Deskripsi fasies sedimen meliputi berbagai karbonatan dan juga serpih yang berukuran
macam litologi, struktur sedimen, ketebalan lempung. Pada litologi batupasir karbonatan
sedimen, karakteristik sedimen lateral dan terdapat beberapa struktur sedimen yang
vertikal, geometri, pola kontak. Hasil dari terbentuk, yaitu flute cast, cross stratification,
analisis singkapan pada daerah penelitian convolute, wavy lamination, ripple mark,
diklasifikasikan dan diidentifikasi ke dalam
hummocky, massif dan perlapisan.
asosiasi fasies model endapan turbidit menurut
Emiliano Walker (1978) dan Bouma (1962).
Interpretasi mencakup mekanisme sedimentasi
selama proses sedimentasi.
 B
C
A

D
E

F G

Gambar 4.1.1 Beberapa struktur sedimen yang ditemukan pada daerah telitian, dengan (A) Flute Cast, (B) Cross
Stratification, (C) Convolute, (D) Wavy Lamination, (E) Hummocky, (F) Massif dan (G) Perlapisa

Selain itu, pada beberapa lapisan batupasir karbonatan dijumpai adanya fragmen batubara dan
juga urat urat kalsit.

A B
Gambar 4.1.2. Kenampakan urat kalsit (A) dan juga
fragmen batubara (B) yang ditemukan pada daerah telitian
Batupasir yang terlihat pada daerah telitian,
cenderung memiliki warna abu-abu kecoklatan,
dengan ukuran pasir kasar hingga sangat halus (
1-0,06 mm, Wentworth 1922) dengan komposisi
Fragmen berupa mineral kuarsa, Matriks berupa
material berukuran lanau hingga lempung dan
semen karbonat, yang memiliki struktur
bermacam macam seperti yang telah dijelaskan
sebelumnya (Pada gambar 2.1.1).
Berikutnya terdapat juga batuserpih yang
berwarna hitam sampai abu-abu dengan ukuran
lanau – lempung (0,06-0,004 mm. Wentworth,
1922). Berikut merupakan kenampakan
batuserpih pada daerah telitian.
Gambar 4.1.3. Kenampakan batuserpih di lapangan
sungai Nglangu, Kabupaten Semarang, Jawa Tengah
Pada penampang stratigrafi, terlihat bahwa
di daerah telitian hanya tersusun atas 2 litologi
utama, yaitu batupasir karbonatan dan juga
batuserpih berukuran lanau hingga lempung,
dengan struktur yang bervariasi. Untuk lebih
jelasnya dapat dilihat pada penampang
stratigrafi di halaman lampiran.
V. PEMBAHASAN
Berdasarkan pada hasil yang diperoleh pada
daerah telitian yang berada di sungai Nglangu,
Kabupaten Semarang, Jawa Tengah, maka dapat
dijelaskan sebagai berikut:
5.1 Fasies
Didasarkan atas litologi yang ditemukan
pada daerah telitian berupa batupasir
karbonatan yang berselang seling dengan
batuserpih berukuran lanau-lempung, maka
daerah tersebut masuk kedalam fasies CT
(Walker, 1984), dimana semakin ke arah atas,
lapisan relatif semakin menebal (Thickening
Upward).
Selain itu jika dilihat dari struktur sedimen
yang berkembang seperti Convolute, Wavy
Lamination, dapat diinterpretasikan bahwa pada
lapisan tersebut terbentuk pada Fasies turbidit
CT[(Classical Turbidites),Walker,1984] dan
menurut Bouma (1962), termasuk kedalam
sikuen Tc. Begitu juga dengan struktur Cross
Stratification yang merupakan perkembangan
dari Ripple Mark, dapat dimasukkan kedalam
sikuen Tc.
Lapisan batupasir karbonatan dengan
struktur Massif menunjukkan bahwa lapisan
tersebut termasuk kedalam fasies MS [Massive
Sandstone (Walker, 1984)]. Selain itu juga
terdapat batupasir karbonatan dengan struktur
Flute Cast. Hal ini menunjukkan bahwa saat
proses pengendapan, sedimen yang belum
terlalu kompak terkena oleh arus turbulen yang
mengakibatkan lapisan tersebut tergerus, kemudian celah dari gerusan yang ditinggalkan tadi diisi oleh
material sedimen yang lebih kasar, sehingga akan membentuk suatu bentukan kepala dan ekor.
Berdasarkan Walker (1984), lapisan ini dapat dimasukkan kedalam fasies MS (Massive Sandstone).
Untuk lebih jelasnya, dapat dilihat pada gambar berikut.

Gambar 5.1.1. Struktur sedimen yang terdapat pada daerah telitian yang dihubungkan dengan model Fasies dan
lingkungan pengendapan menurut Walker, 1984.
 Gambar 5.1.2. Beberapa Struktur sedimen yang menjadi penciri pada sikuen Bouma, 1962

5.2. Lingkungan Pengendapan

Dari hasil fasies yang diperoleh,
menunjukkan bahwa material sedimen yang
terdapat pada daerah telitian diendapkan pada
submarine fan (Kipas bawah laut) yang secara
spesifik terendapkan pada Suprafan Lobes On
Mid Fan (Smooth to Channel), menurut
Walker, 1984. Hal ini juga menandakan bahwa
formasi Kerek yang terdapat pada daerah
telitian terendapkan melalui mekanisme
turbidit bawah laut, dicirikan oleh perselingan
litologi batupasir karbonatan dan batuserpih
berukuran lanau-lempung dan struktur penciri
laut dalam.

Keterdapatan fragmen batubara pada

beberapa lapisan batubara dapat terjadi akibat
adanya mekanisme aliran Hyperpycnal flow
(Zavala, 2018). Aliran ini terjadi ketika aliran
yang berasal dari daerah fluvial (sungai), yang
membawa serta material sedimen yang ada
disana memiliki densitas lebih besar daripada
air laut ( Dr > Dw), sehingga aliran fluvial yang Gambar 5.1.3. Lingkungan Pengendapan daerah telitian
membawa serta material sedimen fluvial berdasarkan model lingkungan pengendapan laut dalam
menurut Walker, 1984
(termasuk batubara) dapat menerobos hingga
ke daerah laut dalam.
 Keterdapatan fragmen batubara pada
beberapa lapisan batubara dapat terjadi akibat
adanya mekanisme aliran Hyperpycnal flow
(Zavala, 2018). Aliran ini terjadi ketika aliran 5.
yang berasal dari daerah fluvial (sungai), yang
membawa serta material sedimen yang ada
disana memiliki densitas lebih besar daripada air
laut (Dr > Dw), sehingga aliran fluvial yang
membawa serta material sedimen fluvial
(termasuk batubara) dapat menerobos hingga ke 6.
daerah laut dalam.
Sedangkan pada batupasir yang memiliki
urat kalsit dapat terjadi akibat adanya aktivitas
hidrotermal yang membawa fluida carbonat
yang kemudian terendapkan pada fracture yang
terbentuk pada lapisan batupasir setelah
mengalami deformasi.
7.
V.I. KESIMPULAN
Dari hasil penelitian yang dilakukan pada
Formasi Kerek, daerah sungai Ngglangu,
Kabupaten Semarang, Jawa Tengah dengan
menggunakan metode observasi dan 8.
pengamatan stratigrafi terukur, Maka dapat
disimpulkan sebagai berikut:
1. Litologi pada daerah penelitian terdiri
dari perselingan Batupasir karbonatan
dab batuserpih.
2. Batupasir karbonatan memiliki DAFTAR PUSTAKA
struktur berupa Flute Cast, Ripple
Mark, Convolute, Hummocky, Cross
Stratification, Wavy Lamination,
Massif dan Perlapisan
3. Berdasarkan litologi dan ciri struktur
sedimennya, daerah telitian termasuk
kedalam fasies CT dan MS menurut
Walker 1984 serta terdapat lapisan
yang termasuk kedalam sikuen Bouma
yang terdiri atas Ta – Tc.
4. Adanya fragmen batubara pada lapisan
batupasir mengindikasikan adanya
hyperpycnal flow yang membawa
fluvial sediment ke extrabasinal (Laut
dalam).
Berdasarkan fasiesnya, endapan pada
daereh penelitian diendapkan pada
lingkungan submarine fan (Suprafan
Lobes on Mid Fan), yang secara
spesifik masuk kedalam Smooth To
Channel Portion Of Suprafan Lobes.
Pada beberapa lapisan batupasir
ditemukan calcite vein yang
menandakan adanya aktivitas
hidrotermal yang membawa fluida
carbonat yang kemudian terendapkan
pada fracture yang terbentuk pada
lapisan batupasir setelah mengalami
deformasi.
Dari urutan proses sedimentasi
berdasarkan stratigrafi terukur
didapatkan bahwa lapisan sedimen
pada daerah telitian cenderung
mengalami penebalan ke atas
(Thickening Upward).
Formasi Kerek pada daerah telitian
terendapkan melalui mekanisme
turbidit yang terletak pada lingkungan
pengendapan laut dalam (Submarine
Fan) Menurut Walker 1984.
Adlan, F.A. Akmaluddin. Cikasimi, Mutiara.
dan Patria, A.A. 2017. “Stratigrafi, Umur
Dan Lingkungan Pengendapan
Formasi Kerek Daerah Watutugel,
Kecamatan Gesi, Kabupaten Sragen,
Jawa Tengah”. Seminar Nasional
Kebumian Ke-10. hal 835 – 845
Datun, M., Sukandar Rumidi. Hermanto, B.,
and Suwarna, N., 1996, Geological Map of
the Ngawi, Java, Geological Research and
Development Center, Bandung.
Krisnabudhi, Alfathony, dkk. 2016. Insights to
Fold-Thrust Activities Through Sandbox
 Modeling Implications for Trap distinctive characteristics. Sedimentary
Development and Compartmentalization. Geology Vol. 337: pp 36–54.
Proceedings, Indonesian Petroleum
Zavala, C. dan Shuxin, P. 2018. Hyperpycnal
Association. Fortieth Annual Convention
& Exhibition. Jakarta, Mei 2016. flows and hyperpycnites：Origin and
distinctive characteristics. Lithologic
Mutti, Emiliano. 1992. “ Turbidite Reservoir Vol. 30: pp1-27.
Sandstones”. Parma: Instituto di Geologia,
Universita di Parma. Zavala, Carlos et all. 2011. “A Genetic Facies
Tract for the Analysis of Sustained
Pambudi, F.M., dkk. 2017. Physical Properties Hyperpycnal Flow Deposits”. Vol.
Of Volcaniclastic Deep Water Channel 61, p. 31 – 35.
Deposits Based On Outcrop Studies In
Kerek Formation, Wonosegoro, Central
Java: Reservoir Analogy In Deep Water
Depositional Environment, Western
Kendeng Basin. Proceedings, Indonesian
Petroleum Association. Forty-First Annual
Convention & Exhibition. Jakarta, Mei
2017.
Smyth, Helen, dkk. 2005. East Java: Cenozoic
Basins, Volcanoes and Ancient Basement.
Proceedings, Indonesian Petroleum
Association. Thirtieth Annual Convention
& Exhibition. Jakarta, Agustus 2005.

Sugiarto, Slamet, dkk. 2018. Architectural

Elements of Volcaniclastic Mass Transport
Deposit Of Banyak Member, Western
Kendeng, East Java. Proceedings,
Indonesian Petroleum Association. Forty-
Second Annual Convention & Exhibition.
Jakarta, Mei 2018.

Van Bemmelen, R. W. 1949. “The Geology of

Indonesia” vol IA, 2nd ed, Netherlands:
The Hague Martinus Nijhoff.

Zavala, C., Arcuri, M., Gamero, H., Contreras,

C., Di Meglio, M., 2011. A genetic facies
tract for the analysis of sustained
hyperpycnal flow deposits. In: Slatt, R.M.,
Zavala, C.(Eds.), Sediment Transfer
from Shelf to Deep Water—Revisiting the
Delivery System.

Zavala, C. dan Arcuri, M. 2016. Intrabasinal

and extrabasinal turbidites: Origin and
