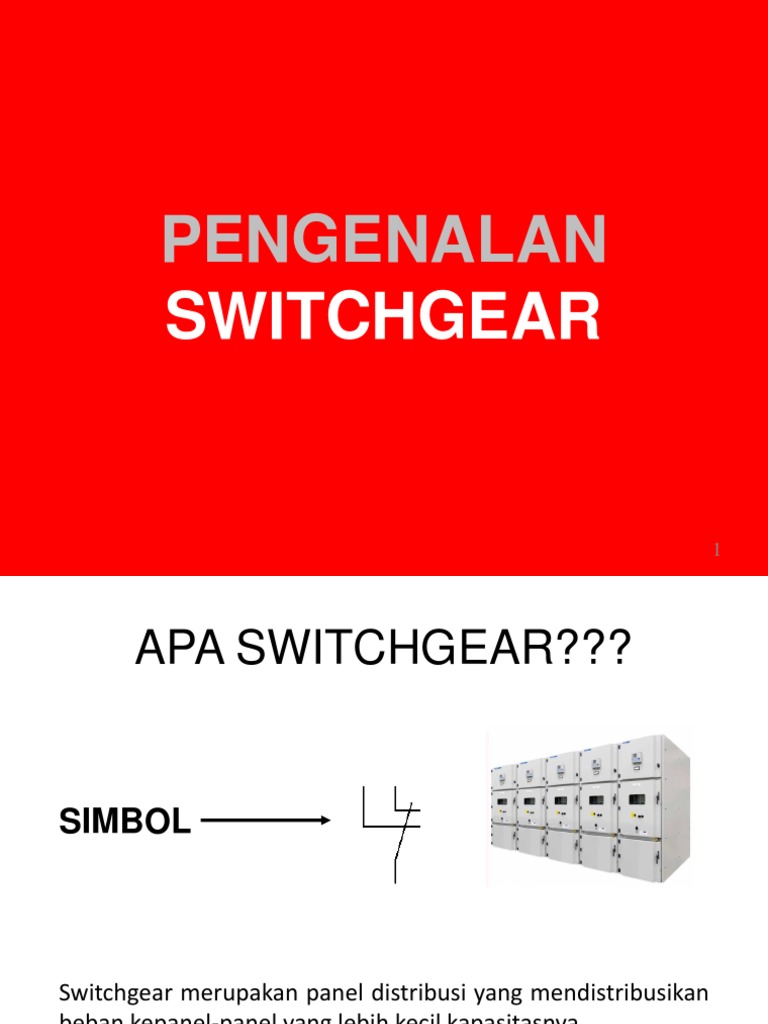

PENGENALAN

SWITCHGEAR

1
 APA SWITCHGEAR???

SIMBOL

Switchgear merupakan panel distribusi yang mendistribusikan

beban kepanel-panel yang lebih kecil kapasitasnya.

2
 FUNGSI SWITCHGEAR

1. Switching (Melalui Circuit Breaker, Load Break Switch,

Disconnecting Switch, dll.)
2. Proteksi (dengan Fuse atau Relay untuk overcurrent,
overload reverse power, under/over voltage, dll.)
3. Pengukuran (dilengkapi dengan meter untuk pengukuran
arus, tegangan, KWh, Frekwensi, Power Faktor, dll.)
4. Monitoring (dengan Pilot Indicator atau fasilitas monitoring
untuk ON/OF, Abnormal/Trip dll.)

3
 KOMPONEN
 BUSBAR
 KOMPONEN
• Jenis-jenis busbar
Rel tunggal pada pusat
pembangkit

Rel tunggal adalah susunan rel yang

sederhana dan relatif paling murah,
tetapi memiliki kelemahan dalam hal
keandalan, dan kontinuitas
pelayanan serta kurang fleksibel
dalam pengoperasiannya. Jika
terjadi kerusakan pada rel, seluruh
pusat listrik harus dipadamkan, juga
jika akan melakukan perbaikan
 KOMPONEN
• Jenis-jenis busbar
Rel Ganda dengan Satu PMT

Hubungan ke rel 1 atau rel 2 dilakukan

melalui PMS. Rel ganda umumnya
dilengkapi dengan PMT beserta PMS-nya
yang berfungsi menghubungkan rel 1 dan
rel 2. Dengan rel ganda, sebagian instalasi
dapat dihubungkan ke rel 1 dan sebagian
lagi ke rel 2. Kedua rel tersebut (rel 1 dan
rel 2) dapat dihubungkan paralel atau
terpisah dengan cara menutup atau
membuka PMT Kopel. Dengan cara ini
fleksibilitas pengoperasian bertambah
terutama sewaktu menghadapi gangguan
yang terjadi dalam sistem.
 KOMPONEN
• Jenis-jenis busbar
Pusat pembangkit listrik dengan
dua PMT

Rel ganda dengan dua PMT sama

seperti rel ganda dengan satu PMT,
tetapi semua unsur dapat
dihubungkan ke rel 1 atau rel 2 atau
dua-duanya melalui PMT sehingga
fleksibilitasnya lebih baik tinggi. Pusat
pembangkit listrik dengan rel ganda
menggunakan dua PMT (PMT Ganda).
Pemindahan beban dari rel 1 ke rel 2
dapat dilakukan tanpa pemadaman,
karena dengan adanya 2 buah PMT
 KOMPONEN
 Circuit Breaker

Circuit breaker adalah suatu

peralatan yang berfungsi
untuk menyalurkan daya
listrik, pada saat kondisi
normal dan pemutus daya
pada saat terjadi gangguan.
 KOMPONEN
 Relai Pengaman

Rele pengaman merupakan sensor atau alat yang membuat

circuit breaker bekerja untuk memutus/ membuka jaringan
system tenaga listrik bilamana terjadi gangguan. Jenis-jenis relai
pengaman yang ada di switchgear antara lain; Relay Arus Lebih,
Relay Differensial, Relay Gangguan Tanah, Relay Tangki Tanah,
Relay Suhu, Relay Bucholz, Relay Tekanan Lebih, dll
 KOMPONEN
 Fuse (Sekering)
Fuse atau sekering adalah suatu pengaman lebur yang di desain
untuk sekali pakai, fungsi dari fuse ini adalah pengaman bila
terjadi lonjakan arus secara tiba-tiba atau sering disebut
dengan hubung singkat (short circuit). Namun, semua sekering
pengaman harus mampu untuk menahan arus inrush untuk
semua kondisi pemakaian.
 KOMPONEN
• Fuse (Sekering)
