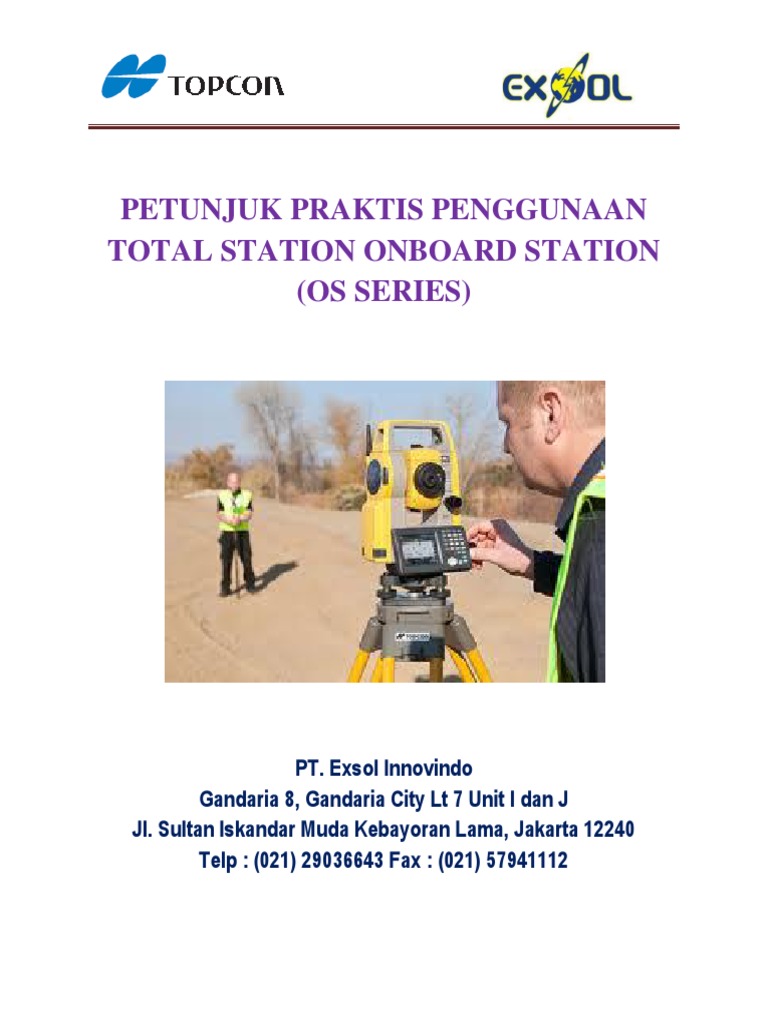

PETUNJUK PRAKTIS PENGGUNAAN

TOTAL STATION ONBOARD STATION

(OS SERIES)

PT. Exsol Innovindo

Gandaria 8, Gandaria City Lt 7 Unit I dan J
Jl. Sultan Iskandar Muda Kebayoran Lama, Jakarta 12240
Telp : (021) 29036643 Fax : (021) 57941112
 PETUNJUK PRAKTIS OS SERIES –
MAGNET FIELD

MEMBUAT JOB SURVEY

Pilih menu Job pada Magnet Field, untuk menyimpan data pengukuran
dalam satu file Job.

Klik Job maka akan muncul pada layar :

Klik New Job untuk membuat Job baru, maka muncul :

1
Isilah nama Job pada baris Name yang tersedia, contoh : TES1

Klik Next, muncul :

Klik , maka akan kembali ke layar utama, dan

pembuatan job selesai.

2
SURVEY TOPOGRAFI

Sebelum memulai pengukuran poligon, kita terlebih dahulu

melakukan pengukuran backsight yaitu pengukuran ke titik
acuan/kontrol.

Masuk ke menu SETUP

Klik SETUP , kemudian Pilih menu BACKSIGHT.

3
Klik BACKSIGHT. Maka akan muncul pada layar :

Ada 4 tab pada layar yaitu Setup, Meas, Data dan Map.

 Pada tab setup diinput data occupy : nama titik (point),

tinggi alat (HI) , serta skala (scale). Contoh :

Mengambil titik yang Mengambil titik

telah tersimpan di map di list point yang 4
telah tersimpan
 Kemudian pilih tipe backsight apakah backsight sudut (azimuth)
atau backsight koordinat (point) serta input tinggi target.

Contoh :

Klik Azimuth , untuk mengganti pilihan menjadi backsight

koordinat (point)

 Klik tab meas untuk mengukur, maka akan muncul :

5
Tampilan di atas menandakan bahwa koordinat titik awal
pengukuran belum diinput. Klik close, akan muncul modul add
point. Pada modul ini diisi seperti contoh berikut :

Isian untuk
Nama titik

Isian
untuk kode
titik

Isian untuk
koordinat
NEZ/YXZ

Klik icon untuk finish. Maka pada Layar akan muncul :

Pilihan untuk Klik Set untuk

mengukur/tidak mengukur
mengukur jarak ke Backsight 6
target
 Setelah diukur maka data pengukuran backsight nya akan di
tampilkan pada tab data.

 Kemudian di tab map akan terlihat gambaran pengukuran titik yang

dilakukan.

7
Pengukuran TOPO

 Masuk ke menu Survey

 Akan muncul pada layar :

8
 Pilih menu TOPO untuk melakukan pengukuran poligon. Maka akan
muncul pada layar :

Klik icon ini untuk mengukur Klik icon ini untuk

ke titik target dan meminta mengukur ke titik
konfirmasi sebelum data target dan menyimpan
nya disimpan data secara otomatis

Modul di atas adalah modul pengukuran Foresight untuk melakukan

pengukuran titik-titik poligon maupun pengukuran detail/situasi.

9
Staking-Out (Pengembalian Batas)

Pilih Menu Stake

“Stake Out : adalah proses pengembalian titik-titik

batas di Lapangan”

Pilih/Klik points

“ Jika ingin Melakukan staking Out

point/titik”

10
Pilih titik-titik yang akan di stake out
pada list point

11
 Pilih Titik/koordinat lalu tekan
tombol disamping

Lalu tekan tombol stake seperti

yang terlihat disamping

Putar lensa sampai dengan HA (Sudut Horozontal)= 00

Arahkan bidikan sehingga

HD( Jarak Horizontal) = 0 ( Mendekati Tolerasansi

)yang ditetapkan)

12
HA=0

Left=0

HD= 0.017 meter

HD + berarti target harus maju sebanyak 0.017 meter

HD- berarti target harus mundur sebanyak 0.017

meter

Simpan Point hasil Staking Out

Tekan Tombol disamping untuk menyimpan

data

13
CARA DOWNLOAD DATA
1. Masukkan flashdisk pada space yang tersedia pada alat OS

2. Pilih Exchange

Pilih Exchange

Pilih To File

14
Pilih data “missal data Point”

Pilih Format data “ Misal NEZ(*.CSV)

Format penyimpanan data dalam csv.

Tekan Next

Pilih Tempat Penyimpanan data

“Removable disk”

Buat Nama File penyimpanan

15
16
 Klik Tombol disamping

Transfer data Berhasil
