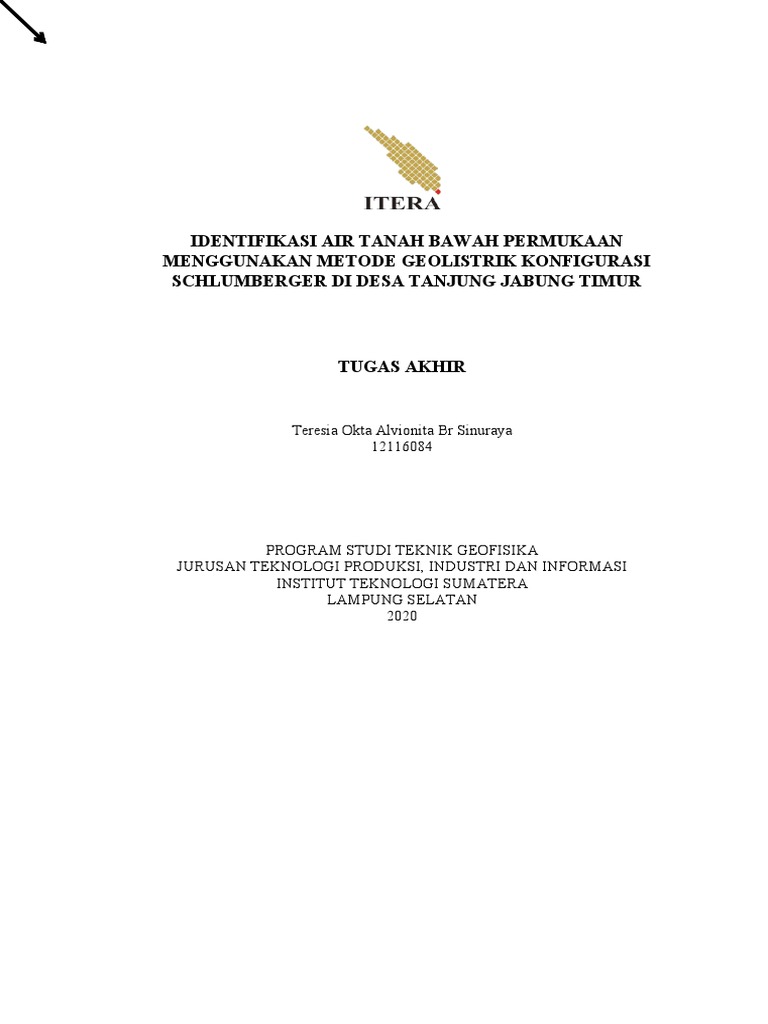

IDENTIFIKASI AIR TANAH BAWAH PERMUKAAN

MENGGUNAKAN METODE GEOLISTRIK KONFIGURASI

SCHLUMBERGER DI DESA TANJUNG JABUNG TIMUR

TUGAS AKHIR

Teresia Okta Alvionita Br Sinuraya

12116084

PROGRAM STUDI TEKNIK GEOFISIKA

JURUSAN TEKNOLOGI PRODUKSI, INDUSTRI DAN INFORMASI
INSTITUT TEKNOLOGI SUMATERA
LAMPUNG SELATAN
2020
 DAFTAR ISI

Halaman
DAFTAR ISI ................................................................................................ii
DAFTAR GAMBAR ...................................................................................iv
DAFTAR TABEL .......................................................................................vi
BAB I PENDAHULUAN ............................................................................7
1.1 Latar Belakang................................................................................7
1.2 Tujuan Penelitian ...........................................................................10
1.3 Ruang Lingkup Penelitian .............................................................10
1.4 Sistematika Penulisan ....................................................................11
BAB II TEORI DASAR ..............................................................................12
2.1 Konsep Dasar Metode Geolistrik....................................................12
2.1.1 Resistivitas Batuan ............................................................ 14
2.1.2 Metode Pengukuran Geolistrik VES .................................15
2.1. 3 Konfigurasi Schlumberger.................................................15
2.2 Air ..................................................................................................16
2.2.1 Air Tanah ...........................................................................16
2.2.2 Karakteristik Air ................................................................17
1. Akuifer .......................................................................... 17
2. Transmisivitas................................................................ 19
3. Konduktivitas Hidrolik ................................................. 20
4. Anisotropi ......................................................................23
5. Hyporheic Zone .............................................................24
2.2.3 Interaksi Air Tanah ............................................................24
2.3 Geologi Regional ...........................................................................25
2.3.1 Geomorfologi .................................................................... 25
2.3.1 Hidrogeologi ......................................................................27
BAB III METODOLOGI PENELITIAN…………………………...........29
3.1 Waktu dan Tempat .........................................................................29
3.2 Lokasi Penelitian ............................................................................30

ii
 3.3 Data ................................................................................................31
3.3.1 Data VES ...........................................................................31
3.3.2 Data DEM ..........................................................................40
3.4 Perangkat Lunak yang digunakan ..................................................41
3.4.1 Microsoft Excel..................................................................41
3.4.2 Software IPI2WIN .............................................................41
3.4.3 Rockworks .........................................................................41
3.5 Diagram Alir ..................................................................................42
BAB IV HASIL SEMENTARA……………………………………..........43
4.1 Data VES ....................................................................................... 43
4.2 Hasil Korelasi .................................................................................45
4.3 Peta Isoresistivitas ..........................................................................52
BAB IV HASIL SEMENTARA……………………………………..........53

iii
 DAFTAR GAMBAR

Halaman
Gambar 1.1 Model Sistem Pergerakan Air Tanah...........................................8
Gambar 1.2 Peta Daerah Tanjung Jabung Timur.............................................9
Gambar 2.1 Injeksi Arus Lisrik pada Bumi.....................................................12
Gambar 2.2 . Konfigurasi Schlumberger..........................................................16
Gambar 2.3 Aliran air pada pori-pori antar butir tanah...................................18
Gambar 2.4 Akuifer di bawah tanah.................................................................23
Gambar 2.5 Hyporheic Zone.............................................................................24
Gambar 2.6 Peta Geologi Provinsi Jambi.........................................................26
Gambar 2.7 Peta Geologi Kabupaten Tanjung Jabung Timur..........................26
Gambar 2.8 Peta Daerah Aliran Sungai Kabupaten Tanjung Jabung Timur....27
Gambar 3.1 Lokasi Penelitian di Desa Rantaurasau.........................................30
Gambar 3.2 Lokasi Penelitian di Desa Simpang..............................................30
Gambar 3.3 Lokasi Penelitian di Desa Parit.....................................................31
Gambar 3.4 Kurva VES 1.................................................................................31
Gambar 3.5 Kurva VES 2.................................................................................32
Gambar 3.6 Kurva VES 3.................................................................................32
Gambar 3.7 Kurva VES 4.................................................................................33
Gambar 3.8 Kurva VES 5.................................................................................33
Gambar 3.9 Kurva VES 6.................................................................................34
Gambar 3.10 Kurva VES 7...............................................................................34
Gambar 3.11 Kurva VES 8...............................................................................35
Gambar 3.12 Kurva VES 9...............................................................................35
Gambar 3.13 Kurva VES 10.............................................................................36
Gambar 3.14 Kurva VES 11.............................................................................36
Gambar 3.15 Kurva VES 12.............................................................................37

iv
Gambar 3.16 Kurva VES 13.............................................................................37
Gambar 3.17 Kurva VES 14.............................................................................38
Gambar 3.18 Kurva VES 15.............................................................................38
Gambar 3.19 Kurva VES 16.............................................................................39
Gambar 3.20 Kurva VES 17.............................................................................39
Gambar 3.21 Kurva VES 18.............................................................................40
Gambar 3.22 Peta Topografi.............................................................................40
Gambar 3.23 Diagram Alir ..............................................................................42
Gambar 4.1 Lintasan A-B korelasi Titik 01,02,03 arah Barat laut-Tenggara. .45
Gambar 4.2 Lintasan C-D korelasi Titik 01,03,04 arah Timur Lt.-Barat Daya46
Gambar 4.3 Lintasan E-F korelasi Titik 05,06,07 arah Barat-Selatan..............47
Gambar 4.4 Lintasan G-H korelasi Titik 05,06,08 arah Barat – Tenggara.......48
Gambar 4.5 Lintasan I-J korelasi Titik 11,12,15,16,17 arah Utara-Selatan.....49
Gambar 4.6 Lintasan K-L korelasi Titik 12,13,14 arah Barat-Timur...............50
Gambar 4.7 Peta Iso Resistivitas......................................................................52

v
 DAFTAR TABEL

Halaman
Tabel 2.1. Variasi Material Bumi (Batuan)......................................................14
Tabel 2.2 Rating LPI masing-masing batuan...................................................21
Tabel 3.1 Timeline pengerjaan Tugas Akhir....................................................29
Tabel 4.1 Hasil pengolahan data VES..............................................................43

vi
vii
 BAB 1

PENDAHULUAN

1.1 Latar Belakang

Air merupakan salah satu kebutuhan semua makhluk hidup di bumi. Air
yang paling sering digunakan berasal dari air yang diambil di dalam tanah, air
tersebut merupakan air hujan yang meresap kebawah permukaan melalui pori
diantara tanah maupun batuan, dibandingkan dengan air di permukaan, air tanah
mempunyai kualitas yang lebih baik, sehingga air di dalam tanah lebih banyak
digunakan untuk memenuhi kebutuhan air bersih (Krisna, 2019). Keuntungan
menggunakan air tanah sebagai sumber air bersih adalah:

1. Kualitasnya relatif lebih baik dibandingkan air permukaan dan tidak

terpengaruh musim,
2. Cadangan air tanah lebih besar dan mudah diperoleh dengan cara
sederhana dibanding sumber air lainnya, dan
3. Tidak memerlukan tampungan dan jaringan transmisi untuk
mendistribusikannya, sehingga biayanya lebih murah (Yuristina,
2015). Pemanfaatan air untuk berbagai kepentingan harus dilakukan
secara bijaksana karena air tanah merupakan sumber daya alam yang
dapat diperbaharui dan bersifat terbatas (Wardhana, Warnana, &
Widodo, 2017) .

Air yang meresap ke dalam tanah ada yang tertahan oleh partikel penyusun
tanah, ada yang diserap oleh tumbuhan, dan ada yang terus meresap ke bawah
tanah (Gambar 1.1). Air yang meresap ke dalam tanah bergabung membentuk
suatu formasi geologi yang disebut dengan akuifer (Syofyan, 2017). Kuantitas air
tanah pada suatu daerah sangat berkaitan dengan sistem dan karakteristik akuifer
batuan penyusunnya. Menurut Fetter (1988), variasi litologi penyusun dan
struktur geologi akan berpengaruh terhadap karakteristik akuifer, potensi, dan
dinamika air tanah di dalamnya (Putri et al., 2018).

8
 Gambar 1.1 Model Sistem Pergerakan Air Tanah (Syofyan, 2017)

Sedikitnya 70 desa dan kelurahan di Kabupaten Tanjung Jabung Timur

(Tanjabim). Kabupaten Tanjung Jabung Timur secara geografis terletak pada
0°53’ - 1°41’ LS dan 103°23 - 104°31 BT dengan luas 5.445 Km² dengan
ketinggian Ibukota-Ibukota Kecamatan dalam Kabupaten Tanjung Jabung Timur
berkisar antara 1-5 mdpl. Penyebaran tanah di kawasan Kabupaten Tanjung
Jabung Timur secara makro pada umumnya adalah tanah yang selalu dipengaruhi
oleh air, yaitu tanah-tanah yang berumur muda dan tanah organik atau tanah
gambut. Beberapa jenis tanah yang terdapat di kawasan tersebut menurut Pusat
Penelitian Tanah (PPT) Bogor (1983), yaitu : Aluvial Tionik, Aluvial Gleik,
Aluvial Humik, Organosol Fibrik, Organosol Saprik, Organosol Humik, dan
Gleisol Humik (https://tanjabtimkab.go.id/profil/detail/50/gambaran-umum-
kabupaten-tanjung-jabung-timur).

Lokasi berbatasan langsung pada bagian utara dengan Laut Cina Selatan,
sebelah selatan berbatasan dengan Kabupaten Muaro Jambi dan Provinsi
Sumatera Selatan, sebelah barat berbatasan dengan Kabupaten Tanjung Jabung
Barat dan Kabupaten Ma Jambi, sebelah timur berbatasan dengan Laut Cina
Selatan (Gambar 1.2). Lokasi yang berbatasan langsung dengan laut,
mempengaruhi tingkat salinitas air tanah pada lokasi ini. Lokasi penelitian
meliputi tiga Desa yaitu Desa Simpang, Desa Rantaurasau serta Desa
Teloekmadjebi yang berada di Kabupaten Tanjung Jabung Timur dengan luas

9
wilayah sekitar 5.445 Km². Penyedotan air tanah jika dilakukan secara terus
menerus tanpa memperhitungkan daya dukung dari lingkungan maka akan
menyebabkan permukaan air tanah melebihi daya produksi dari suatu akuifer
sehingga menimbulkan terjadinya intrusi air laut terhadap sumber air bawah tanah
(Wardhana et al., 2017).

Gambar 1.2 Peta Daerah Tanjung Jabung Timur (tanjabtimkab.go.id)

Untuk mengetahui sebaran air tanah maka perlu diketahui keadaan bawah
permukaaan, keadaan bawah permukaan dapat diidentifikasi dengan
menggunakan metode geolistrik. Metode geolistrik merupakan salah satu metode
geofisika yang cukup banyak digunakan dalam dunia eksplorasi khususnya
eksplorasi air tanah. Ada beberapa macam metode geolistrik, salah satunya
geolistrik metode resistivitas. Resistivitas merupakan suatu besaran yang
menunjukkan tingkat hambatan terhadap arus listrik dari suatu bahan dengan
mengetahui nilai tahanan jenis (resistivitas) di bawah permukaan maka dapat
ditentukan banyaknya lapisan penyusun dan jenis material penyusunnya
(Andriyani & Dkk, 2010). Setiap lapisan batuan memiliki nilai resistivitas yang
berbeda. Nilai tahanan jenis setiap lapisan batuan ditentukan oleh faktor jenis
material penyusunnya, kandungan air dalam batuan, sifat kimia air, dan porositas
batuan (Yuristina, 2015). Lapisan penyusun bawah permukaan digunakan untuk
mengetahui ada tidaknya lapisan pembawa air (akuifer), lokasi, serta ketebalan
dan kedalamannya. Survey geolistrik metoda resistivitas dapat dilakukan secara
mapping dan sounding, yang akan menghasilkan informasi perubahan variasi

10
harga resistivitas baik arah lateral maupun arah vertikal (Yuristina, 2015). Pada
lokasi penelitian belum ada dilakukan penelitian mengenai identifikasi
karakteristik akuifer air tanah. Berdasarkan hal tersebut penulis merasa perlu
untuk melakukan penelitian tentang “Identifikasi Air Bawah Permukaan
Menggunakan Metode Geolistrik Konfigurasi Schlumberger Di Desa Tanjung
Jabung Timur".

1.2 Tujuan
Adapun tujuan dari penelitian ini adalah:
1. Mengidentifikasi litologi dan jenis akuifer pada daerah penelitian.
2. Mengetahui korelasi hidrostratigrafi berdasarkan data VES daerah
penelitian
3. Mengidentifikasi karakteristik akuifer berdasarkan transmitivitas dan
salinitas pada daerah penelitian.
4. Menentukan arah aliran fluida dan hyporheic zone pada daerah
penelitian.
1.3 Ruang Lingkup

Penelitian dilakukan di Kabupaten Tanjung Jabung Timur menggunakan

metode resistivitas yang meliputi:

1. Interpretasi nilai resistivitas berdasarkan hasil pengukuran geolistrik

dengan metode pengukuran vertical electrical sounding dengan
konfigurasi Schlumberger.
2. Estimasi keberadaan akuifer air tanah dan arah aliran berdasarkan
hidrostratigrafi pada daerah penelitian.
3. Mengetahui kualitas air tanah berdasarkan tingkat salinitas yang
dipengaruhi oleh potensi adanya intrusi air laut.

11
1.4 Sistematika Penulisan Tugas Akhir

Sistematika penulisan penelitian tugas akhir disusun sebagai berikut:

1. BAB I : PENDAHULUAN
Bab I berisi tentang hal-hal yang melatar belakangi penulisan dalam
melakukan penelitian, tujuan, ruang lingkup dan metodologi

2. BAB II : TEORI DASAR

Bab II membahas tentang pergerakkan air tanah dan konsep dasar
metode geolistrik

3. BAB III : METODOLOGI PENELITIAN

Bab III menjelaskan tentang metodologi penelitian dan diagram alir
penelitian dari tahap persiapan data, pengolahan data, sampai
interpretasi data.

4. BAB IV : HASIL DAN PEMBAHASAN

Bab IV membahas mengenai pengolahan data dan hasil akhir serta
analisis pengolahan data geolistrik yaitu pengolahan inversi 2D tiap
lintasan dan pemodelan 3D gabungan tiap lintasan, serta interpretasi
bawah permukaan yang dikorelasikan dengan data geologi daerah
setempat, untuk menentukan pola lapisan tanah dan pola aliran air
berdasarkan nilai resistivitas.

5. BAB V : KESIMPULAN DAN SARAN

Bab V menuliskan kesimpulan dan saran untuk perbaikan terhadap
hasil penelitian yang telah dicapai.

12
 BAB II
TEORI DASAR

2.1 Konsep Dasar Metode Geolistrik

Metode resistivitas merupakan salah satu dari beberapa metode geofisika
yang efektif untuk mengetahui struktur bawah permukaan. Resistivitas merupakan
suatu besaran yang menunjukkan tingkat hambatan terhadap arus listrik dari suatu
bahan) (Andriyani & Dkk, 2010), dengan mengetahui nilai resistivitas di bawah
permukaan maka dapat ditentukan banyaknya lapisan penyusun dan jenis material
penyusunnya. Pada medium bumi homogen, arus listrik (I) diinjeksikan ke bumi
melalui elektroda arus listrik positif (Current Source). Arus lisrik yang
diinjeksikan berarah radial keluar dari elektroda dan membangkitkan permukaan
ekipotensial yang arahnya tegak lurus dengan garis-garis arus listrik dan
berbentuk setengah bola. Dalam situasi yang sama antara elektroda arus positif
(Current Source) dan elektroda arus negatif (Current Sink) menghasilkan garis-
garis aliran arus listrik dan permukaan ekipotensial menjadi lebih kompleks.
Garis-garis permukaan ekipotensial inilah yang menyebabkan terjadinya
perbedaan potensial di permukaan bumi yang dapat terukur oleh voltmeter.

Gambar 2.1 Injeksi Arus Lisrik pada Bumi

13
 Berdasarkan nilai arus listrik (I) yang
diinjeksikan dan beda potensial (ΔV) yang
ditimbulkan, besarnya resistivitas (ρ) dapat
dihitung dengan persamaan rumus dibawah ini:
∆v
ρ=k
i
ρ= resistivitas semu
k= faktor geometri
v= tegangan (potensial) (m)
i= arus listrik (a)

Parameter K disebut faktor geometri. Faktor geometri merupakan besaran koreksi

terhadap perbedaan letak susunan elektroda arus dan potensial. Oleh karena itu, nilai
faktor geometri ini sangat ditentukan oleh jenis konfigurasi pengukuran yang
digunakan. Di dalam metode geolistrik resistivitas ini terdapat 2 macam metode
dalam pengambilan datanya, yaitu : metode geolistrik resistivitas mapping dan
metode geolistrik resistivitas sounding. Metode resistivitas mapping merupakan
metode resistivitas yang bertujuan untuk mempelajari variasi resistivitas lapisan tanah
bawah permukaan secara horizontal. Sedangkan metode geolistrik resistivitas
sounding bertujuan untuk mempelajari variasi resistivitas batuan di dalam permukaan
bumi secara vertikal. Penggunaan metode geolistrik pertama kali digunakan oleh
Conrad Schlumberger pada tahun 1912. Geolistrik merupakan salah satu metode
geofisika untuk mengetahui perubahan resistivitas lapisan batuan di bawah
permukaan tanah dengan cara mengalirkan arus listrik DC (Direct Current) yang
mempunyai tegangan tinggi ke dalam tanah. Injeksi arus listrik ini menggunakan 2
buah elektroda arus A dan B yang ditancapkan ke dalam tanah dengan jarak tertentu.
Semakin panjang jarak elektroda AB akan menyebabkan aliran arus listrik bisa
menembus lapisan batuan lebih dalam (Aji, 2016).

14
 2.1.1 Resistivitas Batuan

Dari semua sifat fisika batuan dan mineral, resistivitas memperlihatkan variasi
harga yang sangat banyak. Pada mineral-mineral logam, harganya berkisar pada
10−8 Ωm hingga 107 Ωm. Begitu juga pada batuan-batuan lain, dengan komposisi
yang bermacam-macam akan menghasilkan range resistivitas yang bervariasi pula.

Sehingga range resistivitas maksimum yang mungkin adalah dari 1,6 x 10 -8 (perak

asli) hingga 1016 Ωm (belerang murni).

Konduktor biasanya didefinisikan sebagai bahan yang memiliki resistivitas

kurang dari 10-8 Ωm, sedangkan isolator memiliki resistivitas lebih dari 107 Ωm.
Dan diantara keduanya adalah bahan semikonduktor.

Secara umum berdasarkan harga resistivitas listriknya, batuan dan mineral dapat
dikelompokkan menjadi tiga, yaitu :

 Konduktor baik : 10-8 < ρ < 1 Ωm

 Konduktor pertengahan : 1 < ρ < 107 Ωm

 Isolator : ρ > 107 Ωm

Resistivitas didefinisikan sebagai kebalikan dari konduktivitas. Air tanah secara
umum berisi campuran terlarut yang dapat menambah kemampuannya untuk
menghantar listrik, meskipun air tanah bukan konduktor yang baik variasi resistivitas
material yang menyusun bumi ditunjukkan sebagai berikut:
Tabel 2.1. Variasi Material Bumi (Batuan) (Telford, 1974).

Bahan Resistivitas (Ωm)

Udara ~
Pirit 3x10-1
Galena 2x10-3
Kwarsa 4x1010 s.d. 2x10-14

15
 Kalsit 1x1012 s.d. 1x1013
Batuan Garam 30 s.d 1x1013
Mika 9x1012 s.d. 1x1014
Basalt 10 s.d. 1x107
Batuan Gamping 50 s.d. 1x107
Batuan Pasir 1 s.d. 1x108
Batuan Serpih 20 s.d 1x103
Dolomit 102 s.d. 104
Pasir 1 s.d. 103
Lempung 1 s.d. 102
Air Tanah 0,5 s.d 3x102
Air Laut 0,2

2.1.2 Metode Pengukuran Geolistrik VES

Vertical electrical sounding (VES) yaitu teknik pengukuran geolistrik yang

bertujuan untuk memperkirakan variasi resistivitas sebagai fungsi dari kedalaman
pada suatu titik pengukuran. Mengingat jarak antar elektroda menentukan kedalaman
investigasi maka pada teknik sounding pengukuran dilakukan dengan jarak antar
elektroda bervariasi. Konfigurasi elektroda yang digunakan umumnya adalah
konfigurasi Wenner dan Schlumberger (Aji, 2016).

2.1.3 Konfigurasi Schlumberger

Pengukuran data geolistrik dilakukan dengan susunan elektroda dalam
konfigurasi Schlumberger. Pasangan elektroda arus (C1, C2) disusun dengan jarak
yang lebih besar dibandingkan pasangan elektroda potensial (P1, P2). Jarak antar
pasangan elektroda arus (AB atau L) diperbesar untuk mengukur nilai resistivitas
material yang lebih dalam. Saat beda potensial mulai sulit terukur, sensitivitas alat
berkurang sehingga jarak antar pasangan elektroda potensial (MN atau a) harus
diperbesar. Besarnya arus listrik dan beda potensial untuk masing-masing jarak

16
elektroda arus dan elektoda potensial dicatat untuk menghitung nilai resistivitas semu
dari material penyusun lokasi penelitian (Harjito, 2013).

Gambar 2.2 . Konfigurasi Schlumberger

Untuk konfigurasi schlumberger, sehingga harga K (faktor geometri) dapat

ditentukan sebagai berikut:
2π
K= [ 1 1 1 1 (1)
− − + ]
P1 C 1 P1 C 2 P2 C1 P2 C 2
2π
K= 1 1 1 1 (2)
[ − − + ]
b−a b +a b+ a b−a
2 π (b 2−a2 )
K= (3)
4a
π (b2−a2)
K= (4)
2a

2.2 Air
Air di bumi meliputi air laut, air di udara, dan air di darat. Hujan yang turun ke
permukaan bumi jatuh pada permukaan tanah, permukaan air danau, sungai, laut,
hutan, ladang, persawahan atau perkebunan. Air yang meresap ke tanah akan terus
sampai kedalaman tertentu dan mencapai permukaan air tanah (groundwater).
2.2.1 Air Tanah
Air tanah adalah salah satu bentuk air yang berada di sekitar bumi dan terdapat

17
di dalam tanah. Air tanah pada umumnya terdapat dalam lapisan tanah baik dari yang
dekat dengan permukaan tanah sampai dengan yang jauh dari permukaan tanah.
Keberadaan air tanah sangat bergantung pada besarnya curah hujan dan besarnya air
yang meresap ke dalam tanah. Faktor lain yang mempengaruhi adalah litologi
penyusun lapisan bawah permukaan. Lapisan penyusun berupa pasir, kerikil atau
batuan dengan tingkat porositas yang besar akan mempermudah proses infiltrasi air
hujan ke dalam formasi batuan . Air meresap ke dalam tanah dan mengalir mengikuti
gaya gravitasi bumi. Akibat adanya gaya adhesi butiran tanah pada zona tidak jenuh
air, menyebabkan pori-pori tanah terisi air dan udara dalam jumlah yang berbeda-
beda, dan air yang akan berada di zona jenuh air disebut dengan air tanah (Naufaldi,
2019). Letak air tanah dapat mencapai beberapa puluh bahkan beberapa ratus meter di
bawah permukaan bumi. Lapisan batuan ada yang lolos air atau biasa disebut
permeable dan ada pula yang tidak lolos atau kedap air yang biasa disebut
impermeable. Lapisan lolos air misalnya terdiri dari kerikil, pasir, batuapung, dan
batuan yang retak-retak, sedangkan lapisan kedap air antara lain terdiri dari napal dan
tanah liat atau tanah lempung. Sebetulnya tanah lempung dapat menyerap air, namun
setelah jenuh air, tanah jenis ini tidak dapat lagi menyerap air. Lapisan batuan yang
lolos air dapat juga disebut sebagai akuifer.

2.2.2 Karakteristik Akuifer

1. Akuifer

Air tanah didefinisikan sebagai air yang terdapat di bawah permukaan bumi.
Salah satu sumber utamanya adalah air hujan yang meresap ke bawah lewat lubang
pori di antara butiran tanah (Gambar 2.1). Air yang berkumpul di bawah permukaan
bumi ini disebut akuifer. Ada beberapa pengertian akuifer berdasarkan pendapat para
ahli, Todd (1955) menyatakan bahwa akuifer berasal dari bahasa latin yaitu aqui dari
kata aqua yang berarti air dan kata ferre yang berarti membawa, jadi akuifer adalah
lapisan pembawa air. Herlambang (1996) menyatakan bahwa akuifer adalah lapisan
tanah yang mengandung air, di mana air ini bergerak di dalam tanah karena adanya
ruang antar butir-butir tanah. Berdasarkan kedua pendapat, dapat disimpulkan bahwa

18
akuifer adalah lapisan bawah tanah yang mengandung air dan mampu mengalirkan
air. Hal ini disebabkan karena lapisan tersebut bersifat permeable yang mampu
mengalirkan air baik karena adanya pori-pori pada lapisan tersebut ataupun memang
sifat dari lapisan batuan tertentu. (Muzaki et al., 2017).

Gambar 2.3 Aliran air pada pori-pori antar butir tanah (Muzaki et al., 2017)
a. Akifer Tertekan (Confined Aquifer)
Akifer yang bagian atas dan bawahnya dibatasi oleh lapisan yang tidak dapat
menyimpan dan mengalirkan air (aquifug) atau lapisan yang mampu menyimpan air,
tetapi tidak dapat mengalirkan air dalam jumlah yang berarti (akiklud)

b. Akifer Bebas (Unconfined Aquifer)

Akifer yang dibatasi oleh lapisan kedap air di bagian bawahnya tetapi pada
bagian atasnya tidak ada lapisan penutup

c. Akifer Bocor (Leaky Aquifer)

Akifer yang dibatasi oleh lapisan semi permeabel di bagian atas dan atau di
bagian bawahnya

2. Transmitivitas

19
 Transmisivitas (T) adalah menunjukkan kemampuan akifer untuk
meneruskan air melalui suatu bidang vertikal setebal akifer dengan lebar satu satuan
panjang dan satu unit landaian hidrolika(Riyadi, 2014). Harga koefisien keterusan
dapat ditentukan dengan uji pompa (pumping test) atau melalui perhitungan secara
teoritis.
T=KxD
T = Transmitivitas (m2 /detik)
K = Konduktivitas hidrolik (m/hari)
D = Tebal dari akuifer (m)

Nilai transmisivitas yang cenderung meningkat menunjukkan potensi debit besar

sehingga depresi muka air akibat pemompaan pada sumur lebih datar dan lebar.
Sedangkan, bila nilai transmisivitas relative menurun maka potensi debit kecil
sehingga depresi muka air akan lebih curam dan sempit. Tranmisivitas dapat
ditentukan dengan melakukan uji pemompaan (Religiosa, 2012). Ada beberapa
metode untuk menganalisis data pemompaan, diantaranya:
a. Metode Cooper Jacob
Metode Cooper Jacob merupakan salah satu metode yang digunakan untuk
mengetahui nilai transmisivitas suatu sumur berdasarkan data uji pemompaan
drawdown test, dalam metode ini terdapat asumsi yang digunakan, yaitu: akuifer yang
diuji adalah akuifer tertekan dan akuifer yang memiliki debit pemompaan yang
konstan (Religiosa, 2012). Untuk menentukan nilai transmitivitas digunakan
persamaan Jacob (1979):
2.3Q
T= (1)
4π∆s
dimana :
T = transmisivitas ((m2 /detik)
Q = debit pemompaan (m3/hari)
∆S = perubahan tinggi muka air bumi (m) dalam satu siklus logaritmik

20
 b. Metode Theis Recovery
Metode Theis Recovery merupakan salah satu metode yang digunakan untuk
menganalisis data uji pompaan. Prinsip metode theis recovery adalah mengamati
pemulihan kembali muka air bumi, dalam metode ini tidak menggunakan sumur
pantau sehingga yang diamati adalah pulihnya muka air bumi setelah dilakukan
pemompaan beberapa saat. Metode ini banyak digunakan untuk tipe sumur yang
memiliki akuifer tertekan (confined aquifer). Untuk menentukan nilai transmitivitas
dengan metode theis digunakan persamaan:
2.3Q t
T= log ( ' ¿ (2)
4π∆s t
Dimana:
t
Dalam satu siklus logaritmik, log ( ' ¿ =1 dan selisih permukaan air ∆s, maka
t
persamaan yang digunakan menjadi persamaan (1).

3. Konduktifitas Hidrolik

Jumlah air yang dapat melewati suatu lapisan tanah (flux) sangat ditentukan
oleh konduktivitas hidrolik tanah. Tanah dengan konduktivitas hidrolik tinggi akan
mudah disusupi air (Gambar 2.2) . Dengan demikian, bahan terlarut yang dikandung
air tanah akan mudah bergerak di dalam tanah bersama pergerakan air di dalam tanah.
Sebaliknya, tanah dengan konduktivitas hidrolik rendah akan relatif mudah
tergenang. Konduktivitas hidrolik tanah ditentukan oleh tekstur dan struktur tanah.

Ada beberapa asumsi yang digunakan untuk menentukan konduktivitas

hidrolik, yaitu akuifer homogen, isotropis serta aliran konstan dan horizontal.
Homogen berarti nilai konduktivitas hidrolik tidak bergantung pada formasi geologi
daerah penelitian. Sedangkan isotropis berarti nilai konduktivitas hidrolik tidak
dipengaruhi ukuran pada semua bagian baik vertikal maupn horizontal dalam satu
formasi geologi (Religiosa, 2012). Untuk menentukan besarnya konduktivitas
hidrolik digunakan persamaan:

T= K x b

21
Dimana :

T = Transmitivitas

K = konduktivitas hidrolik

B = tebal akuifer

Tanah yang didominasi oleh pasir mempunyai konduktivitas hidrolik tinggi.

Sebaliknya, tanah dengan tekstur liat mempunyai kondukstivitas hidrolik yang
rendah. Akan tetapi, ada kalanya tanah bertekstur liat, namun mempunyai agregasi
granular (butir) yang mantap, mempunyai konduktivitas hidrolik tinggi (Dariah,
Yusrial, & Mazwar, 2004). Faktor yang menentukan konduktivitas hidraulik dalam
batuan yaitu porositas batuan. Hal ini dinyatakan dengan Lithology Permeability
Index (LPI) yang merupakan kemungkinan batuan mengalirkan air tanah selain
melalui media rekahan, yang dapat dilihat pada Tabel 1.
Tabel 2.2 Rating LPI masing-masing batuan (Yosandian, Widodo, & Cahyadi, n.d.)
Rang
e of Suggeste
Hydraulic conductivity (m/s)
Ratin d Rating
Lithology
g
Referenc Referenc Referenc Kaverag
e1 e2 e3 e
0.8-
Sandstone 10-6~10-9 10-7~10-9 10-7~10-9 10-7.5 1
1.0
Silty 0.9-
- - - - 0.95
Sandstone 1.0
Argillaceous 0.8-
- - - - 0.85
Sandstone 0.9
S.S.
interbedded 0.7-
- - - - 0.75
with some 0.8
Sh.
Alternations 0.6-
- - - - 0.65
of S.S & Sh. 0.7
Sh.
Interbedded 0.5-
- - - - 0.6
with some 0.7
S.S.
Alternations - - - - 0.5- 0.55

22
 of S.S &
0.6
Mudstone
10-6~10- 10-7~10- 0.6-
Dolomite 10-9~10-20 10-8 0.7
20.5 20.5 0.8
10-6~10- 0.6-
Limestone 10-7~10-9 10-9~10-20 10-8 0.7
20.5 0.8
10-10~10- 10-20~10- 0.4-
Shale - 10-20.5 0.5
22 23 0.6
0.5-
Sandy Shale - - - - 0.6
0.6
10-10~10- 0.2-
Siltstone - - 10-22 0.3
22 0.4
Sandy 0.3-
- - - - 0.4
Siltstone 0.4
Argillaceous 0.2-
- - - - 0.2
Siltstone 0.3
10-9~10- 0.2-
Claystone - - 10-21 0.3
23 0.4
0.2-
Mudstone - - - - 0.2
0.4
Sandy 0.3-
- - - - 0.4
Mudstone 0.4
Silty 0.2-
- - - - 0.3
Mudstone 0.3
0.1-
Granite - - 10-22 10-22.5 0.15
0.2
10-6~10- 10-20~10- 0.1-
Basalt - 10-22.5 0.15
20.5 23 0.2

23
 Gambar 2.4 Akuifer di bawah tanah (Muzaki et al., 2017)
4. Anisotropi

Suatu permeabilitas batuan dapat dikatakan bersifat anisotropi, apabila nilai

permeabilitasnya bergantung pada arah pengukuran sehingga memberikan nilai
permeabilitas yang berbeda untuk setiap arah pengukuran. Akuifer dapat
dikelompokkan pula berdasarkan karakteristik kehomogenan batuan dan sifat
isotropiknya.
a. Kondisi Akifer Homogen
Akuifer yang homogen dan isotropik adalah akuifer yang tersusun atas litologi
yang sama. Masing-masing memiliki besar butir yang sama (homogen) dan aliran air
tanahnya memiliki kecepatan aliran yang sama ke segala arah. Besaran vektor
konduktivitas hirolik horizontal sama dengan vektor berarah vertikal (Kh=Kv) atau
disebut isotropik. Contoh : batupasir
Akuifer yang homogen dan Anisotropik. Akifer tersebut dicirikan dengan
litologi yang sama dengan besar butir relatif sama (homogen). Namun demikian
aliran air tanah pada akifer tersebut mempunyai kecepatan aliran yang tidak sama ke
berbagai arah.

b. Kondisi Akifer Heterogen

Akifer yang bersifat heterogen dan anisotropik dengan litologi campuran serta
memiliki besar butir yang tak seragam. Aliran airtanah pada akifer tersebut memiliki

24
kecepatan aliran yang tidak seragam dimana Kh tidak sama dengan Kv (anisotropik).
Contoh Batupasir dengan struktur sedimen graded bedding. Penentuan anisotropi
permeabilitas batuan dapat diketahui dengan memanfaatkan pendekatan proses grup
renormalisasi baik untuk bentuk 2-D maupun 3-D. Dari sampel yang diamati untuk
berbagai ukuran panjang sel (10, 20, dan 60 pixel) semakin besar panjang sel
permeabilitas maka cenderung semakin isotropis
5. Hyporheic Zone
Istilah hyporheic berasal dari bahasa Yunani root - hypo , artinya di bawah atau
di bawah, dan rheos , artinya aliran. Hyporheic zone adalah istilah yang digunakan
untuk merujuk ke zona di bawah permukaan yang berdekatan dengan sungai atau
aliran dimana air tanah dan air permukaan bercampur. Interaksi antara air tanah dan
air permukaan merupakan aspek penting perlu dipahami untuk menilai dampak
polutan dalam air tanah (Smith, 2005) .

Gambar 2.5 Hyporheic Zone (Smith, 2005)

2.2.3 Interaksi Air Tanah

Pemukiman, pertanian dan industri yang terus berkembang memerlukan

air dengan jumlah yang banyak. Untuk memenuhi kebutuhan tersebut, dilakukan
pengeboran air tanah atau pembuatan sumur-sumur bor. Air tanah disedot secara
besar-besaran, sehingga terjadi ketidak-seimbangan antara pengambilan/pemanfaatan
dengan pembentukan air tanah. Ketidak seimbangan ini dapat menyebabkan
menurunnya permukaan air tanah. Penurunan permukaan air tanah, selain disebabkan

25
oleh pengambilan air tanah yang berlebihan juga disebabkan oleh berkurangnya
daerah resapan air hujan. Di daerah pesisir, penurunan permukaan air tanah akan
mengakibatkan perembesan air laut ke daratan (instrusi), karena tekanan air tanah
menjadi lebih kecil dibandingkan tekanan air laut. Intrusi atau penyusupan air asin ke
dalam akuifer di daratan pada dasarnya adalah proses masuknya air laut di bawah
permukaan tanah melalui akuifer di daratan atau daerah pantai. Apabila
keseimbangan hidrostatik antara air bawah tanah tawar dan air bawah tanah asin di
daerah pantai terganggu, maka akan terjadi pergerakan air bawah tanah asin/air laut
kearah darat dan terjadilah intrusi air laut (Sutandi, 2012).

2.3 Geologi Regional

2.3.1 Geomorfologi

Morfologi daerah penyelidikan berupa pedataran yang berada pada ketinggian 6

hingga 26 m dpl dengan kemiringan lereng maksimum 2o. Litologi daerah panas
bumi Geragai tersusun atas tiga satuan batuan, yaitu satuan endapan alluvial, satuan
endapan permukaan dan satuan batulempung. Endapan alluvial tersebar di bagian
tenggara daerah penyelidikan dan merupakan endapan sekunder hasil rombakan
batuan di permukaan yang telah terbentuk sebelumnya.

Endapan ini terdiri dari material lepas berupa lempung, pasir, kerikil dan
kerakal. Hingga saat ini, proses pengendapan material-material tersebut masih
berlangsung. Endapan rawa merupakan endapan yang mendominasi daerah
penyelidikan. Endapan ini terdiri dari material sisa-sisa tumbuhan (gambut) dan
material lepas yang berukuran lempung dan pasir serta diperkirakan berumur
Holosen. Satuan batulempung terdistribusi disebelah selatan daerah penyelidikan.
Satuan ini dicirikan oleh batulempung berwarna putih abu-abu, lunak, porositas buruk
dan non karbonatan. Secara setempat, pada satuan ini dijumpai batulempung tufaan
dan batupasir. Batas antara satuan batulempung dan endapan rawa berupa
ketidakselarasan. Berdasarkan ciri litologi yang ditemukan di lapangan dan
kesebandingan peta geologi regional satuan ini dapat digolongkan ke dalam Formasi

26
Kasai yang berumur Pliosen - Plistosen Awal (Dedi Kusnadi, Lano Adhitya Permana,
2009).

Gambar 2.6 Peta Geologi Provinsi Jambi

Gambar 2.7 Peta Geologi Kabupaten Tanjung Jabung Timur

27
 2.3.2 Hidrogeologi

Wilayah di Kab Tanjung Jabung Timur sepanjang tahun 2011 mempunyai curah
hujan tahunan sekitar 2231 mm, dimana 4 bulan basah, 8 bulan kering. Rata-rata
curah hujan bulan basah 179 – 279 mm dan bulan kering 71 – 103 mm. Curah hujan
terbanyak di tahun 2011 yaitu pada bulan desember 2011 sekitar 352 mm. Sebaliknya
curah hujan terendah terjadi pada bulan mei yaitu sektar 123 mm.
Bentuk wilayah Kabupaten Tanjung Jabung Timur (Kecamatan Muara Sabak
Timur, Rantau Rasau, Berbak, Nipah Panjang dan Kecamatan Sadu) merupakan
dataran landai. Wilayah ini merupakan cekungan yang membentuk rawa belakang
yang jenuh air sehingga air tidak dapat menembus tanah atau mengalir sebagai run
off, sehingga air terjebak berupa rawa. Air permukaan di Kabupaten Tanjung Jabung
Timur menjadi masalah terutama pada musim penghujan yang menggenangi areal
permukiman dan lahan pertanian. Berdasarkan bentuk wilayah tersebut Kabupaten
Tanjung Jabung Timur, pola aliran permukaan air menjadi daerah yang tergenang
periodic dan selalu tergenang. Berdasarkan daerah tangkapan hujan atau daerah
Aliran Sungai (DAS), Kabupaten Tanjung Jabung Timur terbagi atas 5 DAS, yaitu
DAS Mendahara, DAS Lagan, DAS Batanghari, DAS Air Hitam dan DAS Benuh.
DAS Batanghari mencakup seluruh Provinsi Jambi. Sungai ini merupakan
sungai terbesar dan terpanjang di kawasan pantai timur. Bagian hilir sungai
bercabang dua yaitu Sungai Batanghari yang arahnya ke Muara Sabak dan cabang
satu lagi yaitu Sungai Berbak mengarah ke Nipah Panjang. Sungai ini merupakan urat
nadi transportasi di Provinsi Jambi maupun di kawasan pantai timur.
Beberapa sungai besar lain yang mengalir di Kabupaten Tanjung Jabung
Timur adalah Sungai Pamusiran, Sungai Sadu, Sungai Simpang Jelita, Sungai
Simpang Datuk sedangkan berdasarkan geometric sungai berbentuk meandering
(berkelok-kelok) dan pada sepanjang kedua tanggulnya dimanfaatkan sebagai
pemukiman dan lahan pertanian .

28
Gambar 2.8 Peta Daerah Aliran Sungai di Wilayah Kabupaten Tanjung Jabung Timur
(RISPAM Kabupaten Tanjung Jabung Timur 2011)

29
 BAB III

METODOLOGI PENELITIAN

3.1 Waktu dan Tempat

Tugas akhir ini dimulai pada bulan september 2019, di area kampus Institut
Teknologi Sumatera (ITERA) di Kabupaten Lampung Selatan Provinsi Lampung,
durasi pekerjaan dimulai dari bulan September 2019 hingga april 2020. Secara garis
besar pengerjaan tugas akhir ini meliputi studi literatur, penyusunan proposal,
seminar proposal, pengolahan data, pemodelan 1D, pemodelan 2D, pemodelan 3D,
interpretasi, seminar hasil, Revisi dan pada akhirnya menjalani siding akhir. Adapun
tahapan dari Tugas Akhir ini dipaparkan pada tabel 3.1.

Tabel 3.1 Timeline pengerjaan Tugas Akhir

30
 Bulan
Kegiatan September Oktober November Desember Januari Februari Maret April
1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4
Studi Literatur
Penyusunan Proposal TA
Pengolahan Data 1D
Seminar Proposal TA
QC Pengolahan Data
Pengolahan Data
Pemodelan 2D
Analisis Pemodelan 2D
Pemodelan 3D
Analisis Pemodelan 3D
Interpretasi Hasil
Penyusunan Laporan TA
Revisi Laporan TA
Seminar Hasil TA
Revisi Laporan TA
Sidang TA
Pengumpulan Laporan

3.2 Lokasi Penelitian

Kabupaten Tanjung Jabung Timur secara geografis terletak pada 0°53’ - 1°41’
LS dan 103°23 - 104°31 BT dengan luas 5.445 Km² dengan ketinggian Ibukota-
Ibukota Kecamatan dalam Kabupaten Tanjung Jabung Timur berkisar antara 1-5
mdpl. Lokasi penelitian mencakup 3 desa yang berada di Kabupaten Tanjung Jabung
Timur, yang meliputi Desa Rantaurasau, Desa Simpang, dan Desa Parit. Lokasi
penelitian yang berada di desa Simpang terdapat zona hyporheic yang merupakan
pertemuan air permukaan dan air tanah, sedangkan kondisi air tanah pada lokasi
peneltian yang berada di desa Parit mengalami intrusi air laut sehingga
mempengaruhi tingkat salinitas air tanahnya

31
 Gambar 3.1 Lokasi Penelitian di Desa Rantaurasau

Gambar 3.2 Lokasi Penelitian di Desa Simpang

Gambar 3.3 Lokasi Penelitian di Desa Parit

3.3 Data

32
3.3.1 Data Ves

Gambar 3.4 Kurva VES 1

Gambar 3.5 Kurva VES 2

33
Gambar 3.6 Kurva VES 3

Gambar 3.7 Kurva VES 4

34
Gambar 3.8 Kurva VES 5

Gambar 3.9 Kurva VES 6

35
Gambar 3.10 Kurva VES 7

Gambar 3.11 Kurva VES 8

36
Gambar 3.12 Kurva VES 9

Gambar 3.13 Kurva VES 10

37
Gambar 3.14 Kurva VES 11

Gambar 3.15 Kurva VES 12

38
Gambar 3.16 Kurva VES 13

Gambar 3.17 Kurva VES 14

39
Gambar 3.18 Kurva VES 15

Gambar 3.19 Kurva VES 16

40
 Gambar 3.20 Kurva VES 17

Gambar 3.21 Kurva VES 18

3.3.2 Data DEM

41
 Gambar 3.22 Peta Topografi

3.4 Perangkat Lunak yang digunakan

Selama pengerjaan tugas akhir ini terdapat beberapa perangkat lunak yang
digunakan untuk memperoleh hasil terbaik dalam pengerjaan tugas akhir ini.
Perangkat lunak ini digunakan untuk pengolahan data VES yang diperoleh dari
pengukuran di lapangan, kemudian melakukan pemodelan 1D, pemodelan 2D,
pemodelan 3D yang akan mempermudah untuk melakukan interpretasi hasil
pengukuran dan mengkorelasikannya dengan keadaan geologi daerah penelitian.
3.4.1 Microsoft Excel
Microsoft Excel secara fundamental menggunakan spreadsheet untuk
manajemen data yang berupa perhitungan secara matematis. Pada pengolahan data
VES, Microsoft excel digunakan untuk menghitung nilai resistivitas semu (ρ). Nilai
resistivitas semu (ρ) diperoleh dengan cara membagi nilai I dan V yang kemudian dibagi
dengan faktor geometri. Langkah selanjutnya yaitu pembuatan kurva VES yaitu nilai

42
ab/2 terhadap nilai resistivitas semu (ρ). Kemudian dilakukan pemilahan data
yang memiliki kesamaan pola agar didapatkan data yang bagus saat pembuatan penampang.
3.4.2 Software IP2WIN
IPI2WIN adalah program komputer yang digunakan untuk membantu
interpretasi data VES. Pada proses pemodelan perlu dilakukan Smoothing pada data agar
mendapatkan pola yang jelas dari kurva VES. Setelah itu dilakukan pemodelan, pada
proses pemodelan dilakukan dengan memperhatikan presentase error, semakin kecil presentase
error maka data akan semakin bagus. Setelah didapatkan hasil error yang
baik maka akan didapatkan informasi nilai resistivitas, nilai ketebalan dan nilai
kedalaman pada table. Dengan menggunakan data yang didapat tersebut dapat membuat
model penampang vertikal., langkah terakhir adalah interpretasi data secara kualitatif dan
kuantitatif.
3.4.3 Rockworks
Software Rockworks adalah software dari rockware untuk mem-visualisasikan
data yang ada pada permukaan tanah dan di bawah permukaan tanah yang sangat
berguna bagi geologist.

3.5 Diagram Alir

Mulai

Data VES Data DEM

Pengolahan Data K
dan ρapp

Kurva VES

tidak
43
 ya

Pemodelan 2D
(Pseudosection)

Interpretasi (Konduktivitas
Hidrolik, Transmitivitas,
Koefisien Anisotropi

Selesai

Gambar 3.23 Diagram Alir

BAB IV

HASIL SEMENTARA

4.1 Data VES

Hasil interpretasi data VES dilakukan dengan menggunakan software

IPI2WIN. Hasil interpretasi tersebut menghasilkan variasi nilai resistivitas per
kedalaman pada setiap titik VES, yang kemudian dilakukan identifikasi kurva VES
serta korelasi hasil interpretasi menggunakan IPI2WIN terhadap data geologi daerah
penelitian, hasil interpretasi secara detail dijelaskan sebagai berikut:

Tabel 4.1 Hasil pengolahan data VES

Tipe
Titik N ρ (Ωm) d (m) h (m) Litologi Keterangan
Kurva

44
T-01 1 24.4 4.33 4.33 H Pasir Akuifer
  2 5.8 63.7 68.1   Lempung Akuiklud
  3 16.5       Pasir Akuifer
T-02 1 34.8 5.32 5.32 H Pasir Akuifer
  2 3.25 45.5 50.8   Lempung Akuiklud
  3 11.3       Pasir Akuifer
T-03 1 31.2 4.14 4.14 Pasir Akuifer
HK
  2 4.99 52.5 56.7   Lempung Akuiklud
  3 37.7 71.4 128   Pasir Akuifer
  4 0.108       Air Laut Intrusi air laut
T-04 1 33.4 1.09 1.09 Pasir Akuifer
2 5.24 0.312 1.41 HKH
  Lempung Akuiklud

  3 26.3 4.89 6.3   Pasir Akuifer
  4 10.2 108 114   Lempung Akuiklud
  5 25.4       Pasir Akuifer
T-05 1 46.6 2.4 2.4 Gambut? Akuiklud
HK
  2 4.54 76.5 78.9   Lempung Akuiklud
  3 28.8 116 195   Pasir Akuifer
  4 0.525       Air Laut Intrusi air laut
T-06 1 44.3 3.48 3.48 Gambut? Akuiklud
HK
  2 17 105 108   Pasir Akuifer
  3 41.8 86.2 195   Gambut? Akuiklud
  4 4.96       Lempung Akuiklud
T-07 1 210 1.51 1.51 Kerikil Akuifer
QH
  2 75.3 15 16.5   Kerikil Akuifer
  3 9.5 70.2 86.7   Lempung Akuiklud
  4 23.8       Pasir Akuifer
T-08 1 10.2 0.623 0.623 Lempung Akuiklud
KH
  2 164 0.763 1.39   Kerikil Akuifer
  3 17.4 42.1 43.5   Pasir Akuifer
  4 24.4       Pasir Akuifer
1 24.7 0.549 0.549 Pasir Akuifer
T-09
2 218 1.59 1.59 KHKH Kerikil Akuifer

3 10.1 4.09 4.09
  Pasir Akuifer

  4 106 12.4 12.4 Kerikil Akuifer

  5 10.5 68 68 Lempung Akuiklud

  6 180       Kerikil Akuifer
T-10 1 11.3 0.91 0.91 H Pasir Akuifer

45
   2 1.77 74.1 75   Air Laut Intrusi air laut
  3 107       Kerikil Akuifer
1 15.1 0.378 0.378 Pasir Akuifer
T-11 2 1.84 2.18 HKH
1.8 Air Laut Intrusi air laut

  3 7.19 1.44 3.62   Lempung Akuiklud
  4 1.43 29.7 33.4   Air Laut Intrusi air laut
  5 19.3       Pasir Akuifer
T-12 1 2.36 2.56 2.56 H Lempung Akuiklud
  2 1.58 36.7 39.3   Air Laut Intrusi air laut
  3 18.4       Pasir Akuifer
T-13 1 19.9 0.801 0.801 H Pasir Akuifer
  2 2.55 26.2 27   Lempung Akuiklud
  3 15.5       Pasir Akuifer
1 20.2 0.438 0.438 Pasir Akuifer
T-14 HH
  2 2.59 5.27 5.71   Lempung Akuiklud
  3 0.983 29.5 35.2   Air Laut Intrusi air laut
  4 11.2       Pasir Akuifer
1 1.4 0.774 0.774 Air Laut Intrusi air laut
T-15 2 0.479 2.16 HKH
1.38 Air Laut Intrusi air laut

  3 3.48 2.58 4.74   Lempung Akuiklud
  4 0.319 7.88 12.6   Air Laut Intrusi air laut
  5 7.5       Lempung Akuiklud
1 1.36 0.747 0.747 Air Laut Intrusi air laut
T-16 KH
  2 8.6 0.197 0.944   Lempung Akuiklud
  3 1.3 31.2 32.1   Air Laut Intrusi air laut
  4 27.4       Pasir Akuifer
1 3.08 1.45 1.45 Lempung Akuiklud
T-17 2 1.24 3.35 HKH
1.9 Air Laut Intrusi air laut

  3 6.73 2.46 5.81   Lempung Akuiklud
  4 0.785 11 16.8   Air Laut Intrusi air laut
  5 7.8       Lempung Akuiklud
1 7.58 1.73 1.73 Lempung Akuiklud
T-18 H
  2 2.56 87.8 89.5   Lempung Akuiklud
  3 28.5       Pasir Akuifer

4.2 Hasil Korelasi

46
 Gambar 4.1 Lintasan A-B korelasi Titik 01,02,03 dengan arah Barat laut-Tenggara

Lapisan 1 dengan resistivitas 24.4 Ωm hingga 31.4 Ωm ini berada pada

kedalaman dari permukaan bervariasi 0 meter hingga 4 meter, lapisan ini
diinterpretasikan sebagai lapisan pasir yang diidentifikasi sebagai akuifer. Lapisan 2
dengan resistivitas 3.25 Ωm hingga 5.8 Ωm ini berada pada kedalaman bervariasi dari
permukaan 50.8 meter hingga 68.1 meter, lapisan ini diinterpretasikan sebagai lapisan
lempung. Lapisan 3 dengan resistivitas 11.3 Ωm hingga 37.7 Ωm ini berada pada
kedalaman 60 m hingga 128 m, lapisan ini diinterpretasikan sebagai lapisan pasir
yang diidentifikasi sebagai akuifer, pada penampang ini ditemukan keberadaan intrusi
air laut dengan nilai resistivitas 0.108 Ωm di daerah tenggara lokasi penelitian.

47
 Gambar 4.2 Lintasan C-D korelasi Titik 01,03,04 dengan arah Timur Laut-Barat
Daya

Lapisan 1 dengan resistivitas 24.4 Ωm hingga 33.4 Ωm ini berada pada

kedalaman dari permukaan bervariasi 1 meter hingga 4.33 meter, lapisan ini
diinterpretasikan sebagai lapisan pasir yang diidentifikasi sebagai akuifer. Lapisan 2
dengan resistivitas 4.54 Ωm hingga 5.8 Ωm ini berada pada kedalaman bervariasi dari
permukaan 68.1 m meter hingga 78.9 meter, lapisan ini diinterpretasikan sebagai
lapisan lempung. Lapisan 3 dengan resistivitas 16.5 Ωm hingga 28.8 Ωm ini berada
pada kedalaman 80 m hingga 195 m, lapisan ini diinterpretasikan sebagai lapisan
pasir yang diidentifikasi sebagai akuifer, pada penampang ini ditemukan keberadaan
intrusi air laut dengan nilai resistivitas 0.525 Ωm serta lapisan gambut dengan nilai
resistivitas berkisar 46.6 Ωm di daerah barat daya lokasi penelitian.

48
 Gambar 4.3 Lintasan E-F korelasi Titik 05,06,07 dengan arah Barat-Selatan

Lapisan 1 dengan resistivitas 75.9 Ωm hingga 210 Ωm ini berada pada

kedalaman dari permukaan bervariasi 1 meter hingga 16 meter, lapisan ini
diinterpretasikan sebagai lapisan kerikil yang diidentifikasi sebagai akuifer. Lapisan
2 dengan resistivitas 10 Ωm hingga 17 Ωm ini berada pada kedalaman dari
permukaan bervariasi 16 meter hingga 43 meter, lapisan ini diinterpretasikan sebagai
lapisan pasir yang diidentifikasi sebagai akuifer. Lapisan 3 dengan resistivitas 41.8
Ωm hingga 44 Ωm ini berada pada kedalaman bervariasi dari permukaan 43 m meter
hingga 195 meter, lapisan ini diinterpretasikan sebagai lapisan gambut. Lapisan 4
dengan resistivitas 4.96 Ωm hingga 9.5 Ωm ini berada pada kedalaman 195 m,
lapisan ini diinterpretasikan sebagai lapisan lempung.

49
 Gambar 4.4 Lintasan G-H korelasi Titik 05,06,08 dengan arah Barat – Tenggara

Lapisan 1 dengan resistivitas 75.9 Ωm hingga 210 Ωm ini berada pada

kedalaman dari permukaan bervariasi 1 meter hingga 16 meter, lapisan ini
diinterpretasikan sebagai lapisan kerikil yang diidentifikasi sebagai akuifer. Lapisan
2 dengan resistivitas 17 Ωm hingga 24.4 Ωm ini berada pada kedalaman dari
permukaan bervariasi 4.09 meter hingga 108 meter, lapisan ini diinterpretasikan
sebagai lapisan pasir yang diidentifikasi sebagai akuifer. Lapisan 3 dengan resistivitas
41.8 Ωm hingga 44 Ωm ini berada pada kedalaman bervariasi dari permukaan 108 m
meter hingga 195 meter, lapisan ini diinterpretasikan sebagai lapisan gambut. Lapisan
4 dengan resistivitas 9.5 Ωm hingga 10 Ωm ini berada pada kedalaman 68 m hingga
195 m, lapisan ini diinterpretasikan sebagai lapisan lempung.

50
Gambar 4.5 Lintasan I-J korelasi Titik 11,12,15,16,17 dengan arah Utara-Selatan

Lapisan 1 dengan resistivitas 2.59 Ωm hingga 5.6 Ωm ini berada pada

kedalaman dari permukaan bervariasi 0 meter hingga 5.81 meter, lapisan ini
diinterpretasikan sebagai lapisan lempung. Lapisan 2 dengan resistivitas 19.3 Ωm
hingga 27.4 Ωm ini berada pada kedalaman bervariasi dari permukaan 5 m meter
hingga 40 m, lapisan ini diinterpretasikan sebagai lapisan pasir yang diidentifikasi
sebagai akuifer. Pada lokasi ini ditemukan keberadaan intrusi air laut dengan nilai
resistivitas berkisar 0.3 Ωm - 1.8 Ωm pada kedalaman 1 m-35 m yang berarti hampir
semua litologi mengalami intrusi air laut.

51
 Gambar 4.6 Lintasan K-L korelasi Titik 12,13,14 dengan arah Barat-Timur

Lapisan 1 dengan resistivitas 20.2 Ωm hingga 19.9 Ωm ini berada pada

kedalaman dari permukaan bervariasi 0 meter hingga 2 meter, lapisan ini
diinterpretasikan sebagai lapisan pasir yang diidentifikasi sebagai akuifer. Lapisan 2
dengan resistivitas 2.36 Ωm hingga 2.59 Ωm ini berada pada kedalaman bervariasi
dari permukaan 2.5 m meter hingga 26.2 meter, lapisan ini diinterpretasikan sebagai
lapisan lempung. Lapisan 3 dengan resistivitas 11.2 Ωm hingga 18.4 Ωm ini berada
pada kedalaman 27 m hingga 40 m, lapisan ini diinterpretasikan sebagai lapisan pasir
yang diidentifikasi sebagai akuifer, pada lapisan ini ditemukan keberadaan intrusi air
laut dengan nilai resistivitas 0.983 Ωm - 1,58 Ωm pada kedalaman berkisar 35 m - 39
m.

4.3 Peta Isoresistivitas

Peta isoresistivitas adalah peta sebaran nilai resistivitas semu pada titik-titik
pengukuran per kedalaman. Peta isoresistivitas digunakan untuk melihat perbedaan

52
nilai resistivitas semu pada setiap kedalamannya secara lateral. Peta isoresistivitas
terdiri dari 10 lapisan dengan jarak ab/2 yaitu , 2.5, 6,10,20,2.5,40,60,100,150,175,
variasi nilai resistivitas dapat dilihat jika semakin kea rah barat nilai resistivtasnya
semakin kecil berkisar 0.8 Ωm – 1.6 Ωm yang diidentifikasi sebagai keberadaan
intrusi air laut, sedangkan semakin kearah utara dan selatan nilai resistivitasnya
semakin besar berkisar 76 Ωm – 154 Ωm yang diidentifikasi sebagai keberadaan
batu kerikil dan batu pasir.

53
 U

Gambar 4.7 Peta Iso Resistivitas

54
 BAB V

KESIMPULAN SEMENTARA

1. Lapisan batuan di daerah penelitian berupa perselingan batu pasir dan

lempung, batu kerikil, batu lempung, batu pasir, serta diidentifikasi
keberadaan lapisan tanah gambut dibeberapa titik lokasi dan intrusi air laut,
dengan variasi nilai resistivitas dari yang terkecil hingga besar yaitu 0.108 Ωm
– 218 Ωm . Akuifer diidentifikasi dengan litologi berupa pasir hingga kerikil.
2. Berdasarkan penampang hasil korelasi, pada lokasi penelitian di Desa Rantau
rasau akuifer diidentifikasi memiliki variasi nilai resistivitas berkisar 11.3 Ωm
- 34.8 Ωm yang diidentifikasi berada pada kedalaman 50.8 m-128 m, pada
lokasi penelitian di Desa Simpang akuifer diidentifikasi memiliki variasi nilai
resistivitas berkisar 10.1 Ωm – 218 Ωm yang diidentifikasi berada pada
kedalaman 1.39 m- 68 m, pada lokasi penelitian di Desa Parit akuifer
diidentifikasi memiliki variasi nilai resistivitas berkisar 11.2 Ωm - 27.4 Ωm
yang diidentifikasi berada pada kedalaman 30 m -35 m.
3. Intrusi air laut diidentifikasi berada di lokasi penelitian daerah Rantau rasau
dan daerah Parit yang berada dekat dengan laut, intrusi air laut diidentifikasi
memiliki variasi nilai resistivitas berkisar 0.108 Ωm - 0.983 Ωm.

55
