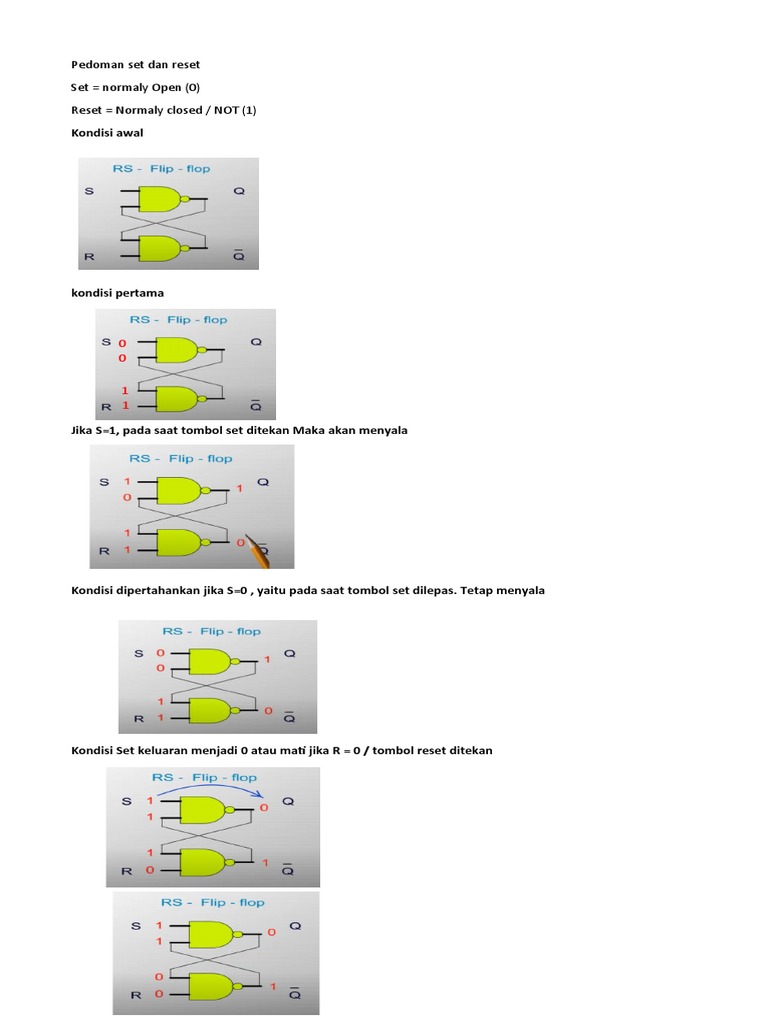

Pedoman set dan reset

Set = normaly Open (0)

Reset = Normaly closed / NOT (1)

Kondisi awal

kondisi pertama

0
0

1
1

Jika S=1, pada saat tombol set ditekan Maka akan menyala

Kondisi dipertahankan jika S=0 , yaitu pada saat tombol set dilepas. Tetap menyala

Kondisi Set keluaran menjadi 0 atau mati jika R = 0 / tombol reset ditekan
Kondisi dipertahankan saat R=1, yaitu pada saat tombol reset dilepas. Kondisi SetTetap mati

Tabel Kebenarannya

Sumber

https://www.youtube.com/watch?v=-MMtNF0oYxw

https://skemaku.com/mengenal-rangkaian-flip-flop-dan-cara-kerja-rangkaian-flip-flop-pada-teknik-digital/

https://www.ditempel.com/2020/10/operasi-dasar-pada-plc.html
1. Self-Holding
Perhatikan gambar dibawah ini

Pada gambar diagram ladder diatas menggunakan 2 pushbutton (PB) NO(normally open) (0.01) dan


NC(normally close) (0.02). Pada keadaan off saat PB1 belum di tekan, arus listrik tertahan di PB1 dan koil
100.00, saat di on atau PB1 ditekan, arus listrik mengalir ke koil atau LED. Maka LED menyala. Saat PB1
dilepas, arus listrik tetap mengalir ke LED karena keadaan ON tetap dipertahankan oleh koil 100.00. Untuk
mematikan LED, PB2 ditekan, maka akan memutus arus listrik menuju koil atau LED. Maka koil dalam keadaan
off. Terus dipertahankan off sampai PB1 ditekan kembali.

2. SET
Set adalah perintah yang merubah kondisi koil/output dari off atau on menjadi kondisi ON kemudian posisi ini
dipertahankan selama PLC masih status RUN. Perhatikan gambar dibawah ini.

LED akan menyala saat PB1 ditekan, dan terus menyala walau PB1 dilepas. Cara menggunakan fungsi SET,
sebagai berikut

Tempatkan New Contact pada rung, gunakan konektor input 0.00, beri label PB1. Kemudian di ujungnya
tempatkan New PLC Instruction. Ketik SET 100.00 kemudian beri label LED

3. RESET
Kebalikan dari SET, RESET merubah kondisi koil atau output dari keadaan ON atau OFF ke kondisi OFF.
LED akan padam seterusnya walaupun PB1 ditekan dan dilepas. Berikut cara menggunakan fungsi RESET.
Tempatkan New contact pada rung, disambungkan dengan New PLC Instruction, ketik RSET 100.00 kemudian
beri label.

Fungsi SET dan RESET bila di kombinasikan akan menghasilkan fungsi yang sama dengan self-holding.
Perhatikan gambar di bawah ini
