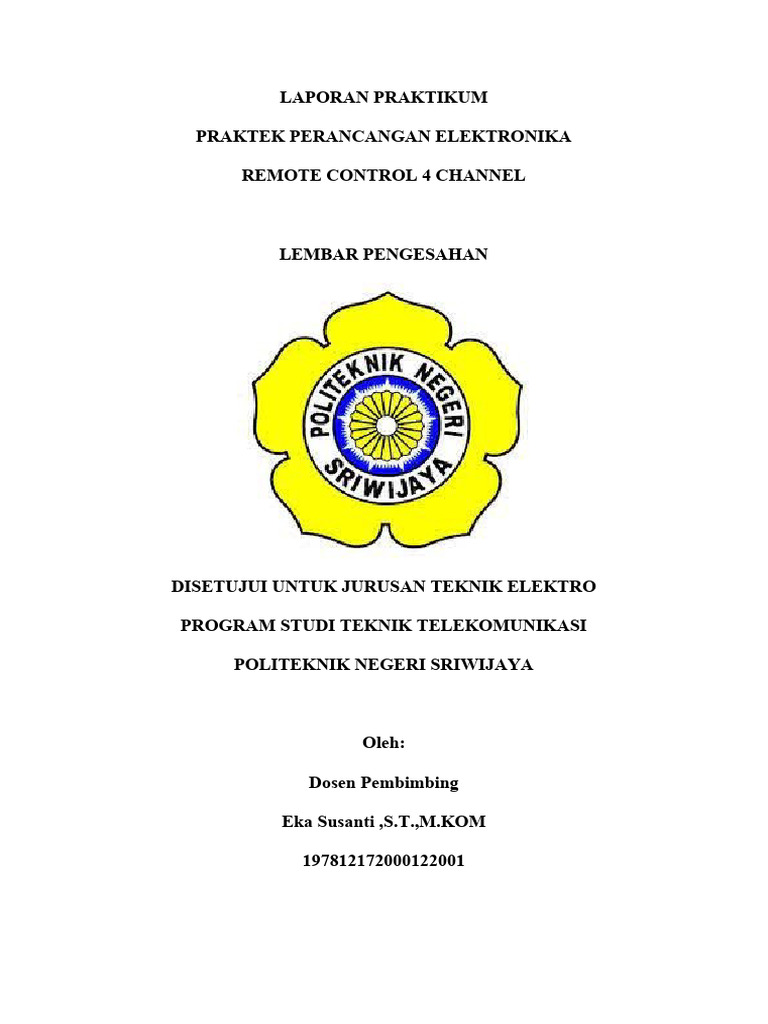

LAPORAN PRAKTIKUM

PRAKTEK PERANCANGAN ELEKTRONIKA

REMOTE CONTROL 4 CHANNEL

LEMBAR PENGESAHAN

DISETUJUI UNTUK JURUSAN TEKNIK ELEKTRO

PROGRAM STUDI TEKNIK TELEKOMUNIKASI

POLITEKNIK NEGERI SRIWIJAYA

Oleh:

Dosen Pembimbing

Eka Susanti ,S.T.,M.KOM

197812172000122001
 LAPORAN PRAKTIKUM

PRAKTEK PERANCANGAN ELEKTRONIKA

REMOTE CONTROL 4 CHANNEL

Disusun Oleh:

Nama : Putri Nabilah

Kelas : 3 TD

NIM : 062030331154

Dosen Pembimbing : Eka Susanti. S.T.,M..KOM

PROGRAM STUDI TEKNIK TELEKOMUNIKASI

JURUSAN TEKNIK ELEKTRO

POLITEKNIK NEGERI SRIWIJAYA

2021
 JOB 7
REMOTE CONTROL 4 CHANEL

Tujuan :
1.Mahasiswa dapat mendesain layout rangkaian Remote control 4 chanel
2.Mahasiswa dapat menjelaskan cara kerja rangkian Remote control 4 chanel
3.Mahasiswa dapat melakukan penyolderan komponen-komponen Remote control 4
chanel dengan baik dan benar
4.Menghasilkan rangkaian Remote control 4 chanel yang sesuai dengan yang di
harapkan

Remote control 4 chanel yang akan di buat dalam praktek ini merupakan rangkaian
remote control sederhana yang di gunakan untuk menghidupkan led sesuai dengan yang kita
inginkan,dalam praktek ini output dari rangkaian kita menggunakan led sebagai indicator
rangkaian kerja, namun dalam aplikasinya rangkaian ini bisa di gunakan untuk
menghidupkan lampu AC, pengatur kecepatan kipas angin dan lainnya.

Skema Rangkaian
Daftar Bahan
NO NAMA KOMPONEN JUMLAH SATUAN
1 IR module TSOP 1738 1 Buah
2 Resistor 47 ohm 1 Buah
3 Kapasitor 100 uF/35 Volt 1 Buah
4 Kapasitor 0,1 uF 1 Buah
5 Transistor BC 558/persamaannya 1 Buah
6 IC 4017 1 Buah
7 Soket IC 16 pin 1 Buah
8 Resistor 470 7 Buah
9 Dioda IN400X 3 Buah
10 Transistor BC547/persamaannya 3 Buah
11 Relay 5VDC 3 Buah
12 Led 4 Buah
13 Led 8 Buah
14 PCB Polos 10 x 10 1 Keping
15 Kaki PCB 2 Buah
16 Switch Power 1 Buah
17 Kabel power 1 Buah
18 Kabel jumper Secukupnya
19 Amplas Secukupnya
20 Box Desain
21 Gambar layout 1 Set
22 Rugoselektro/permament ink/foto 1 Set
copy laser jet

Daftar Peralatan
NO NAMA KOMPONEN JUMLAH SATUAN
1 Solder 1 Buah
2 Penyedot timah 1 Buah
3 Tang potong 1 Buah
4 Tang lancip 1 Buah
5 Pinset 1 Buah
6 Mistarbaja 1 Buah
7 Landasan solder 1 Buah
8 Mata bor 0,8 mm,1 mm 1 Buah
Langkah Kerja
1.Potonglah papan PCB dengan ukurlah 10 x 10
2.Ukurlah jarak lubang kaki komponen sesuai dengan ukurlah komponen asli
3.Besarnya lubang dan jalur harus sesuai dengan kaki komponen
4. Periksalah sekali lagi apakah perancangan sudah benar
5.Transfer jalur yang sudah di buat ke papan PCB (pemindahan jalur PCB bisa dengan
menggunakan metode menggambar langsung di papan PCB dengan menggunakan
permanent ink atau menggunakan rugos jalur dan rugos dot atau menggunakan
kertas foto copy laser jet yang sudah ada layoutnya)
6.Rapikan atau bersihkan papan PCB dari kotoran ataupun sisa-sisa rugos yang
tertempel tidak pada tempatnya.
7. Rendamlah papan PCB yang sudah di buat layoutnya dengan menggunakan larutan
FeCI atau menggunakan larutan H2O2dan HCI tunggu proses pelarutan sampai
selesai
8.Bersihkan jalur layout papan PCB yang sudah di proses dengan menggunakan
Tiner/sikatkawat
9.Borlah kaki-kaki komponen yang akan di pasang pada papan PCB
10.Pasanglah komponen-komponen pada papan PCB sesuai dengan rancangan
11.Lakukan pengetesan apakah rangkaian yang di buat telah dapat di gunakan
12.Lakukan analisa dari hasil pengetesan rangkaian yang telah di buat

Keselamatan Kerja
1.Ikutilah instruksi dari instruktur
2.Lakukanlah pengecekan ulang layout yang di buat sebelum di pindahkan kepapan
PCB
3.Saat melubangi PCB dengan bor lakukan denganhati-hati
4.Selalu letakkan solder yang dalam keadaan panas pada landasan solder
5.Jangan menghisap asap yang di keluarkan solder karena mengandung racun
6.Jangan terlalu lama menempelkan mata soder pada kaki komponen yang sensitive
terhadap panas.
Data

Tampak depan layout remote control 4 chanel

Tampak belakang layout remote control 4 chanel

Penempelan layout pada papan PCB

 Proses pengeringan layout di papan PCB

Perendaman layout menggunakan larutan FeCl

 Pengeboran rangkaian remote 4 chanel

Penyolderan rangkaian remote 4 chanel

Tampak depan rangkaian remote 4 chanel

Tampak belakang rangkaian remote 4 chanel

Hasil akhir dari rangkaian remote 4 chanel
