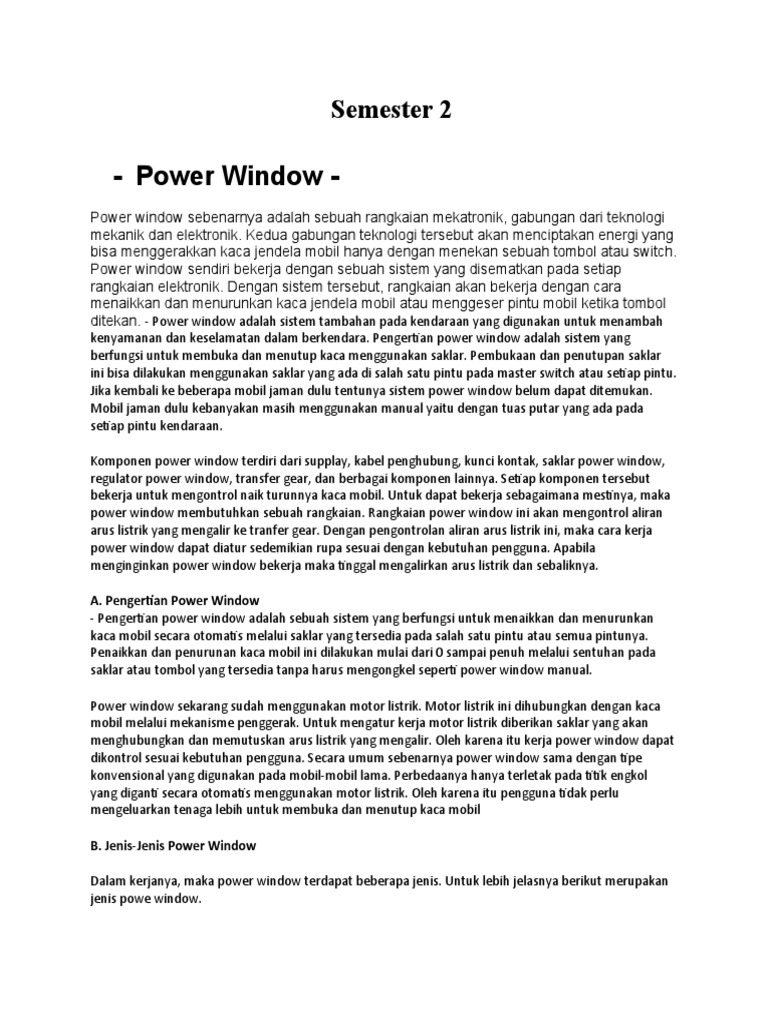

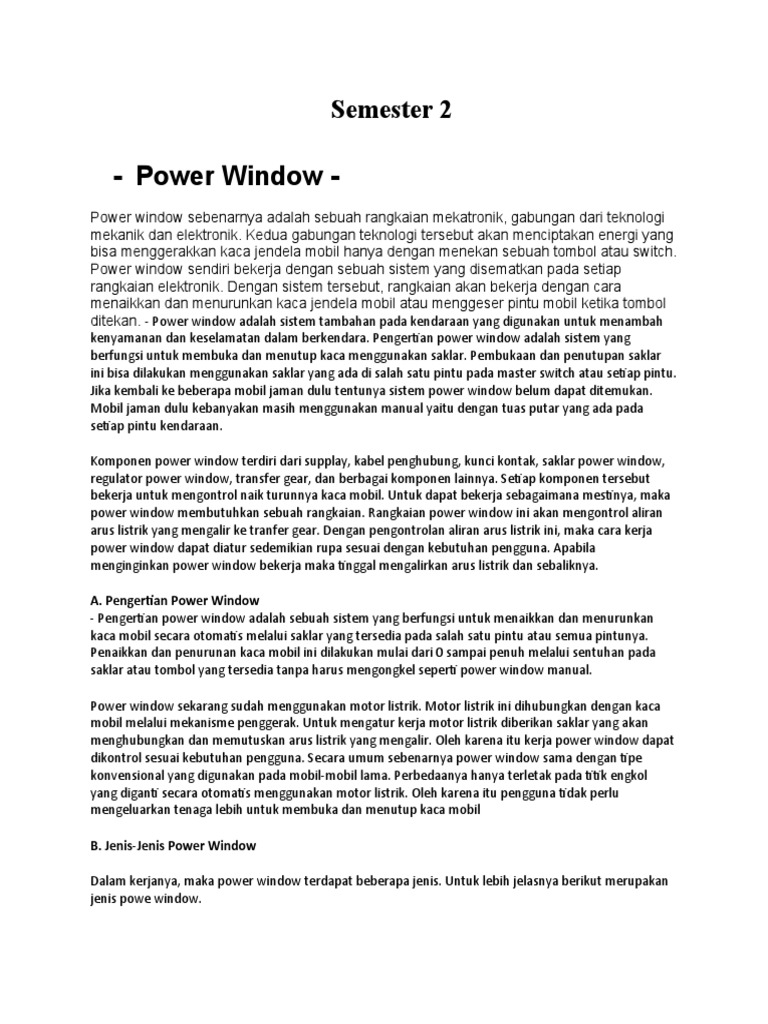

Semester 2

- Power Window -
Power window sebenarnya adalah sebuah rangkaian mekatronik, gabungan dari teknologi
mekanik dan elektronik. Kedua gabungan teknologi tersebut akan menciptakan energi yang
bisa menggerakkan kaca jendela mobil hanya dengan menekan sebuah tombol atau switch.
Power window sendiri bekerja dengan sebuah sistem yang disematkan pada setiap
rangkaian elektronik. Dengan sistem tersebut, rangkaian akan bekerja dengan cara
menaikkan dan menurunkan kaca jendela mobil atau menggeser pintu mobil ketika tombol
ditekan. - Power window adalah sistem tambahan pada kendaraan yang digunakan untuk menambah
kenyamanan dan keselamatan dalam berkendara. Pengertian power window adalah sistem yang
berfungsi untuk membuka dan menutup kaca menggunakan saklar. Pembukaan dan penutupan saklar
ini bisa dilakukan menggunakan saklar yang ada di salah satu pintu pada master switch atau setiap pintu.
Jika kembali ke beberapa mobil jaman dulu tentunya sistem power window belum dapat ditemukan.
Mobil jaman dulu kebanyakan masih menggunakan manual yaitu dengan tuas putar yang ada pada
setiap pintu kendaraan.

Komponen power window terdiri dari supplay, kabel penghubung, kunci kontak, saklar power window,
regulator power window, transfer gear, dan berbagai komponen lainnya. Setiap komponen tersebut
bekerja untuk mengontrol naik turunnya kaca mobil. Untuk dapat bekerja sebagaimana mestinya, maka
power window membutuhkan sebuah rangkaian. Rangkaian power window ini akan mengontrol aliran
arus listrik yang mengalir ke tranfer gear. Dengan pengontrolan aliran arus listrik ini, maka cara kerja
power window dapat diatur sedemikian rupa sesuai dengan kebutuhan pengguna. Apabila
menginginkan power window bekerja maka tinggal mengalirkan arus listrik dan sebaliknya.

A. Pengertian Power Window

- Pengertian power window adalah sebuah sistem yang berfungsi untuk menaikkan dan menurunkan
kaca mobil secara otomatis melalui saklar yang tersedia pada salah satu pintu atau semua pintunya.
Penaikkan dan penurunan kaca mobil ini dilakukan mulai dari 0 sampai penuh melalui sentuhan pada
saklar atau tombol yang tersedia tanpa harus mengongkel seperti power window manual.

Power window sekarang sudah menggunakan motor listrik. Motor listrik ini dihubungkan dengan kaca
mobil melalui mekanisme penggerak. Untuk mengatur kerja motor listrik diberikan saklar yang akan
menghubungkan dan memutuskan arus listrik yang mengalir. Oleh karena itu kerja power window dapat
dikontrol sesuai kebutuhan pengguna. Secara umum sebenarnya power window sama dengan tipe
konvensional yang digunakan pada mobil-mobil lama. Perbedaanya hanya terletak pada titik engkol
yang diganti secara otomatis menggunakan motor listrik. Oleh karena itu pengguna tidak perlu
mengeluarkan tenaga lebih untuk membuka dan menutup kaca mobil

B. Jenis-Jenis Power Window

Dalam kerjanya, maka power window terdapat beberapa jenis. Untuk lebih jelasnya berikut merupakan
jenis powe window.
1. Power Window Dengan Mekanisme Kabel adalah salah satu jenis power window yang penerusan
atau petransferan power window melalui sebuah kabel. Gerakan putar motor listrik
2. Sistem Power window dengan Regulator adalah salah satu jenis power window yang proses
penerusan tenaga dari motor listrik melalui regulator atau roda gigi dengan pembatas. Putaran dari
motor listrik akan dirubah menjadi gerakan translasi atau gerakan naik turun melalui gear atau roda
gigi reduksi.

C. Komponen Power Window Dengan Regulator Dan cara kerja Fungsi komponennya

Dalam power window dengan regulator tentunya terdapat berbagai komponen yang memiliki tugas
atau fungsi yang berbeda-beda. Untuk lebih jelasnya berikut merupakan komponen power window pada
regulator :

1. Baterai adalah salah satu komponen power window yang befungsi sebagai suplai arus listrik ke
berbagai komponen pada sistem power window yang membutuhkan. Komponen utama power
window pada umumnya membutuhkan arus listrik yang didapatkan dari baterai yang memiliki
tegangan kurang lebih 12 volt.
2. Fuse atau sekering adalah salah satu komponen power window yang berfungsi untuk
mengamankan rangkaian kelistrikan dari konsleting listrik dan beban berlebihan yang dapat
mengakibatkan kerusakan. Rangkaian kelistrikan tentunya rawan terjadi konsleting listrik oleh
karena itu power window juga tetap membutuhkan fuse atau sekering.
3. Kunci kontak adalah salah satu komponen power window yang berfungsi sebagai
saklar utama untuk menghubungkan arus listrik dari baterai ke rangkaian power
window.
4. Relay adalah salah satu komponen power window berfungsi untuk menghubungkan arus listrik
dari baterai ke beban. Dalam rangkaian sistem power window ada beberapa yang menggunakan
namun ada beberapa juga yang tidak menggunakan relay. Relay ini berfungsi sebagai saklar
elektronik untuk mengatur aliran listrik ke rangkaian power window.

5. Saklar Power Window (Master Switch) adalah salah satu komponen power window yang
berfungsi sebagai saklar utama yang dapat digunakan untuk mengontrol semua power window
pada setiap pintu. Jadi semua pintu baik depan maupun belakang, sistem power windownya
dapat dikontrol melalui saklar utama ini. Selain itu terdapat juga saklar lock atau pengunci agar
power window pada setiap pintu tidak dapat dioperasikan.
6. Saklar Tunggal adalah salah satu komponen power window yang berfungsi sebagai saklar yang
ditempatkan pada setiap pintu kecuali pintu pengemudi. Namun saklar ini hanya dapat
mengontrol sistem power window dimana saklar ini ditaruh atau diletakkan. Jadi satu saklar
hanya dapat mengontrol satu pintu saja.

7. Motor Power Window adalah salah satu komponen power window yang berfungsi untuk
penggerak pada sistem power window. Motor ini mengubah energi listrik dari baterai menjadi
energi putar yang mana akan diteruskan ke mechanisme regulator untuk menggerakkan kaca
naik dan turun sesuai kebutuhan.
8. Regulator Power Window adalah salah satu komponen power window yang berfungsi untuk
merubah gerak putar dari motor power window menjadi gerakkan naik turun pada kaca. Namun
untuk mekanisme hanya digunakan pada jenis power window dengan regulator. Untuk
penerusan tenaga dari motor listrik dilakukan oleh mekanisme roda gigi dan diteruskan melalui
batang penghubung untuk menggerakkan kaca. Oleh karena itu responnya lebih baik daripada
tipe kabel.

9. Glass Holder adalah salah satu komponen power window yang berfungsi sebagai tempat untuk
menahan kaca atau bracket penahan kaca agar tidak jatuh. Selain itu glass holder juga
terhubung dengan kawat penghubung. Oleh karena itu ketika motor listrik berputar maka kawat
penghubung akan menarik glass holder beserta kaca agar naik atau turun sesuai dengan
kebutuhan.
10. Kaca jendela merupakan komponen yang cukup penting dalam mobil karena untuk
menutupi kendaraan mobil agar angin, air hujan atau polusi tidak terlalu banyak
masuk ke dalam mobil.
