MODEL HOEK-BROWN (PERILAKU BATU)

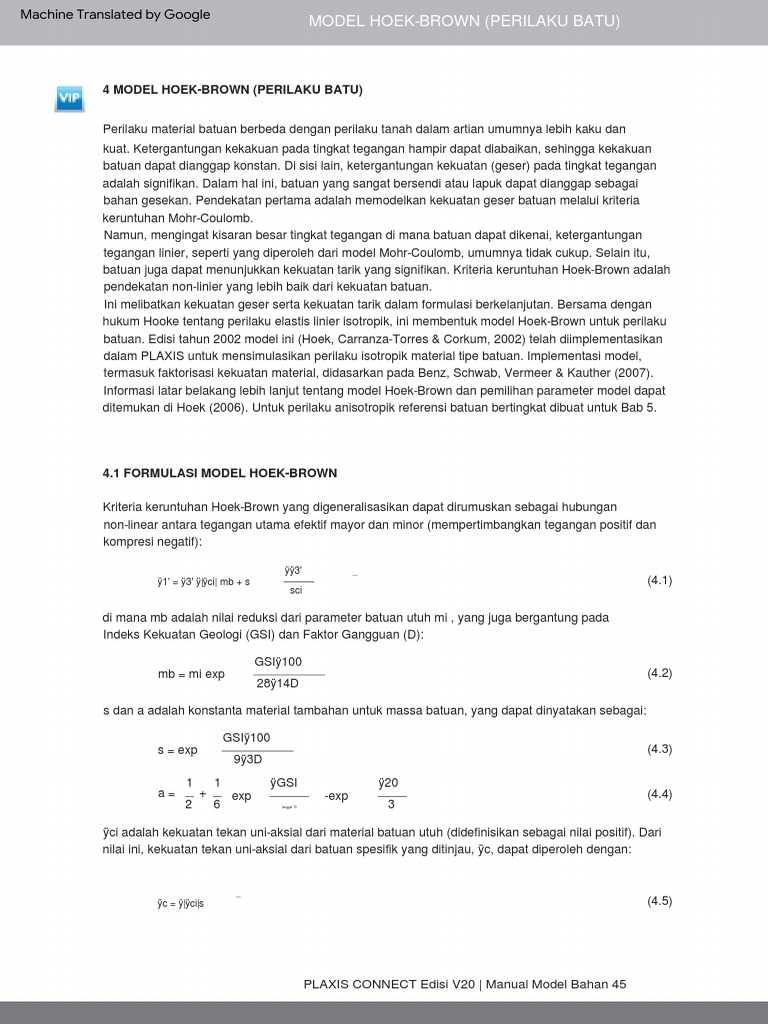

4 MODEL HOEK-BROWN (PERILAKU BATU)

Perilaku material batuan berbeda dengan perilaku tanah dalam artian umumnya lebih kaku dan
kuat. Ketergantungan kekakuan pada tingkat tegangan hampir dapat diabaikan, sehingga kekakuan
batuan dapat dianggap konstan. Di sisi lain, ketergantungan kekuatan (geser) pada tingkat tegangan
adalah signifikan. Dalam hal ini, batuan yang sangat bersendi atau lapuk dapat dianggap sebagai
bahan gesekan. Pendekatan pertama adalah memodelkan kekuatan geser batuan melalui kriteria
keruntuhan Mohr-Coulomb.
Namun, mengingat kisaran besar tingkat tegangan di mana batuan dapat dikenai, ketergantungan
tegangan linier, seperti yang diperoleh dari model Mohr-Coulomb, umumnya tidak cukup. Selain itu,
batuan juga dapat menunjukkan kekuatan tarik yang signifikan. Kriteria keruntuhan Hoek-Brown adalah
pendekatan non-linier yang lebih baik dari kekuatan batuan.
Ini melibatkan kekuatan geser serta kekuatan tarik dalam formulasi berkelanjutan. Bersama dengan
hukum Hooke tentang perilaku elastis linier isotropik, ini membentuk model Hoek-Brown untuk perilaku
batuan. Edisi tahun 2002 model ini (Hoek, Carranza-Torres & Corkum, 2002) telah diimplementasikan
dalam PLAXIS untuk mensimulasikan perilaku isotropik material tipe batuan. Implementasi model,
termasuk faktorisasi kekuatan material, didasarkan pada Benz, Schwab, Vermeer & Kauther (2007).
Informasi latar belakang lebih lanjut tentang model Hoek-Brown dan pemilihan parameter model dapat
ditemukan di Hoek (2006). Untuk perilaku anisotropik referensi batuan bertingkat dibuat untuk Bab 5.

4.1 FORMULASI MODEL HOEK-BROWN

Kriteria keruntuhan Hoek-Brown yang digeneralisasikan dapat dirumuskan sebagai hubungan

non-linear antara tegangan utama efektif mayor dan minor (mempertimbangkan tegangan positif dan
kompresi negatif):

ÿÿ3' sebuah

ÿ1' = ÿ3' ÿ|ÿci| mb + s (4.1)

sci

di mana mb adalah nilai reduksi dari parameter batuan utuh mi , yang juga bergantung pada
Indeks Kekuatan Geologi (GSI) dan Faktor Gangguan (D):

GSIÿ100
mb = mi exp (4.2)
28ÿ14D

s dan a adalah konstanta material tambahan untuk massa batuan, yang dapat dinyatakan sebagai:

GSIÿ100
s = exp (4.3)
9ÿ3D

1 1 ÿGSI ÿ20
a= + exp -exp (4.4)
2 6 tanggal 15 3

ÿci adalah kekuatan tekan uni-aksial dari material batuan utuh (didefinisikan sebagai nilai positif). Dari
nilai ini, kekuatan tekan uni-aksial dari batuan spesifik yang ditinjau, ÿc, dapat diperoleh dengan:

sebuah

ÿc = ÿ|ÿci|s (4.5)

PLAXIS CONNECT Edisi V20 | Manual Model Bahan 45

Machine Translated by Google
MANUAL MODEL BAHAN

Kekuatan tarik batuan spesifik yang dipertimbangkan, ÿt , dapat diperoleh dengan:

s|ÿci|
ÿt = (4.6)
mb

Kriteria kegagalan Hoek-Brown diilustrasikan pada Gambar 4.1.

'

Gambar 4.1 Kriteria keruntuhan Hoek-Brown pada tegangan utama

Dalam kerangka teori plastisitas, kriteria keruntuhan Hoek-Brown dirumuskan kembali menjadi fungsi
hasil sebagai berikut:

ÿÿ'3 +s
fHB = ÿ'1 ÿ ÿ'3 + f (ÿ'3) di mana f (ÿ'3) =|ÿci| mb |ÿci| (4.7)
sebuah

Untuk keadaan tegangan tiga dimensi umum, lebih dari satu fungsi luluh diperlukan untuk menangani
sudut-sudut kontur luluh, serupa dengan kriteria Mohr-Coulomb penuh.
Mendefinisikan kompresi sebagai negatif dan mempertimbangkan urutan tegangan utama seperti
ÿ'1 ÿ ÿ'2 ÿ ÿ'3, kriteria penuh dapat ditangkap oleh dua fungsi luluh:

ÿÿ'3 +s
fHB,13 = ÿ'1 ÿ ÿ'3 + f (ÿ'3) di mana f (ÿ'3) =|ÿci| mb |ÿci| (4.8a)
sebuah

ÿÿ'2 +s
fHB,12 = ÿ'1 ÿ ÿ'2 + f (ÿ'2) dengan f (ÿ'2) =|ÿci| mb |ÿci| (4.8b)
sebuah

Kontur penuh keruntuhan Hoek-Brown (fi = 0) pada ruang tegangan utama diilustrasikan pada Gambar
4.2.

Selain dua fungsi hasil, dua fungsi potensial plastis yang sesuai didefinisikan untuk model Hoek-
Brown:

1 + sin ÿmob
gHB,13 = S1 ÿ S3 (4.9a)
1 ÿ sin ÿmob
1 + sin ÿmob
gHB,12 = S1 ÿ S2 (4.9b)
1 ÿ sin ÿmob

46 Manual Model Bahan | PLAXIS CONNECT Edisi V20

Machine Translated by Google
MODEL HOEK-BROWN (PERILAKU BATU)

p
Gambar 4.2 Kontur keruntuhan Hoek-Brown pada ruang tegangan utama

di mana Si adalah tegangan yang diubah, didefinisikan sebagai:

ÿÿi s
Si = + untuk saya = 1, 2, 3 (4.10)
mb|ÿci| m2b

ÿmob adalah sudut dilatansi yang dimobilisasi, bervariasi dengan ÿ'3 dari nilai inputnya di (ÿ'3 = 0) turun
ke nol di ÿÿ'3 = ÿÿ dan seterusnya:

ÿÿ + ÿ'3 (4.11)
ÿjumlah = ÿ ÿ 0 0 ÿ ÿÿ'3 ÿ ÿÿ
ÿÿ

Selain itu, untuk memungkinkan ekspansi plastis di zona tarik, digunakan peningkatan nilai artifisial dari dilatasi
yang dimobilisasi:

ÿ'3
ÿjumlah = ÿ + (90ÿ ÿ ÿ) (ÿt ÿ ÿ'3 ÿ 0) (4.12)
ÿt

Evolusi sudut dilatasi termobilisasi sebagai fungsi ÿ'3 divisualisasikan pada Gambar 4.3.

massa

ÿ90ÿ

ÿt 0 ÿÿ'3
ÿÿ

Gambar 4.3 Evolusi sudut dilatasi termobilisasi

Mengenai perilaku elastis model Hoek-Brown, hukum Hooke tentang perilaku elastis linier isotropik, seperti
yang dijelaskan di Bagian 2.3, diadopsi. Bagian model ini melibatkan modulus Young, E, yang merepresentasikan
kekakuan in-situ dari massa batuan yang disambung sebelum runtuh, dan rasio Poisson, ÿ, yang menjelaskan
regangan transversal.

PLAXIS CONNECT Edisi V20 | Manual Model Material 47

Machine Translated by Google
MANUAL MODEL BAHAN

4.2 KONVERSI HOEK-BROWN MENJADI MOHR-COULOMB

Untuk membandingkan kriteria keruntuhan Hoek-Brown dengan kriteria keruntuhan Mohr-Coulomb yang
terkenal untuk aplikasi praktis yang melibatkan rentang tegangan tertentu, kecocokan yang seimbang dapat
dibuat untuk membatasi tegangan dalam rentang tersebut (dengan mempertimbangkan tegangan positif dan
kompresi negatif):

ÿÿt < ÿ'3 < ÿÿ3,maks

Ini memberikan ekspresi berikut untuk parameter kekuatan efektif Mohr-Coulomb ÿ' dan c' (Carranza-Torres,
2004):

aÿ1
6a mb (s + mbÿ'3n) (4.13)
sin ÿ' = 2(1 + a) (2 + a) + 6amb (s + aÿ1
mbÿ'3n)
aÿ1
|ÿci|[(1 + 2a)s +(1 ÿ a)mbÿ'3n](s + mbÿ'3n) c' =
(4.14)
aÿ1
6amb (s + mbÿ'3n)
(1 + a) (2 + a) 1 + (1 + a) (2 + a)

di mana ÿ'3n = ÿÿ'3max /|ÿci|. Batas atas tegangan pengekang, ÿ'3, maks , tergantung pada aplikasinya.

4.3 PARAMETER MODEL HOEK-BROWN

Model Hoek-Brown melibatkan total 8 parameter, yang umumnya akrab bagi ahli geologi dan insinyur
pertambangan. Parameter ini dengan satuan standarnya tercantum di bawah ini:

Erm : Modulus massa batuan Young [kN/m2 ]

ÿ : rasio Poisson [-]

|ÿci| : Kekuatan tekan uni-aksial dari batuan utuh (>0) [kN/m2 ]

mi : Parameter batuan utuh [-]

GSI : Indeks Kekuatan Geologi [-]

D Faktor gangguan [-]

ÿmaks : Sudut dilatasi (pada ÿ'3 = 0)

ÿÿ : Nilai mutlak dari tekanan pembatas ÿ'3 di mana [ÿ ] [kN/m2 ]

ÿ = 0ÿ
Dalam tabsheet Parameter, parameter intrinsik massa batuan juga ditampilkan:

mb : Parameter massa batuan [-]

s : Parameter massa batuan [-]

sebuah : Parameter massa batuan [-]

ÿt Kekuatan tarik massa batuan [kN/m2 ]

ÿc : Kekuatan tekan uniaksial massa batuan [kN/m2 ]

Model Hoek-Brown adalah kriteria keruntuhan yang paling banyak digunakan untuk massa batuan,
meskipun demikian ada beberapa ketidakpastian mengenai parameter input yang memerlukan konsolidasi

48 Manual Model Material | PLAXIS CONNECT Edisi V20

Machine Translated by Google
MODEL HOEK-BROWN (PERILAKU BATU)

Petunjuk: Perhatikan bahwa dalam mekanika batuan umum menyatakan E, ÿci dan ÿÿ dalam
satuan MPa (megaPascal = MN/m2 ), sedangkan nilai masukan dalam PLAXIS diberikan
dalam satuan standar seperti yang didefinisikan dalam properti proyek.

Gambar 4.4 Lembar tab parameter untuk model Hoek-Brown

pengalaman. Untuk alasan ini, PLAXIS menerapkan di panel samping tabsheet Parameter model
Hoek-Brown alat pra-pemrosesan untuk memandu pengguna dalam menentukan parameter kekuatan
dan kekakuan massa batuan.
•
Analisis: menunjukkan selubung keruntuhan Hoek-Brown di bidang tegangan efektif utama ÿ'3 -
ÿ'1, untuk memvisualisasikan pengaruh perubahan parameter massa batuan pada selubung
keruntuhan.

• Tabsheet kedua dikhususkan untuk menentukan parameter |ÿci|, mi , GSI dan D.

Rincian lebih lanjut diberikan di bawah ini.

Massa batuan Modulus Young Erm

Pada prinsipnya, modulus Young dapat diukur dari uji tekan aksial atau uji geser langsung pada
sampel batuan. Namun, modulus ini lebih dapat diterapkan pada material batuan utuh, dan harus dikurangi
untuk mendapatkan kekakuan yang representatif dari massa batuan in-situ. Massa batuan Modulus Young
Erm diasumsikan sebagai nilai konstan untuk lapisan batuan yang ditinjau. Kekakuan massa batuan Erm
dapat diperkirakan melalui salah satu korelasi empiris yang disarankan.

Generalized Hoek & Diederichs (2006):

1 ÿ D/2
Erm = Ei 0,02 + ((60+15DÿGSI)/
11) 1 + e (4.15)

PLAXIS CONNECT Edisi V20 | Manual Model Material 49

Machine Translated by Google
MANUAL MODEL BAHAN

dimana Ei adalah modulus batuan utuh, GSI adalah Indeks Kekuatan Geologi dan D adalah faktor
gangguan.

Ketika tidak ada nilai langsung dari modulus batuan utuh Ei yang tersedia atau di mana pengambilan
sampel yang tidak terganggu untuk pengukuran Ei sulit dilakukan, adalah mungkin untuk memperkirakan
modulus batuan utuh dari hubungan berikut:

Ei = MRci (4.16)

dimana MR adalah Rasio Modulus awalnya diusulkan oleh (Deere, 1968) dan dilaporkan dalam Tabel
4.1 dan ÿci adalah kuat tekan uni-aksial .

Hoek & Diederichs (2006) Sederhana yang hanya bergantung pada GSI dan D:

1 - D/2
Erm(MPa) = 100000 (4.17)
11) 1 +((75+25DÿGSI)/
e

Perhatikan bahwa masukan modulus Young dalam PLAXIS umumnya dalam

kN/m2 (= kPa = 10ÿ3 MPa), yang berarti bahwa nilai yang diperoleh dari rumus di atas harus
dikalikan dengan 103 .

Rasio Poisson ÿ

Rasio Poisson, ÿ, umumnya berkisar antara 0,1 - 0,4. Nilai tipikal untuk jenis batuan tertentu tercantum
pada Gambar 4.5.

Kekuatan tekan uni-aksial batuan utuh |ÿci| Kekuatan uni-aksial

batuan utuh|ÿci| dapat ditentukan dalam pengujian laboratorium, misalnya kompresi aksial. Pengujian
laboratorium sering dilakukan pada batuan utuh sehingga GSI = 100 dan D = 0. Sesuai dengan metode
estimasi yang umumnya dilakukan di lapangan (yaitu palu geologi, pisau lipat), nilai tipikal dilaporkan di
panel samping pra -alat pengolah.

Hubungi rock parameter mi

Parameter batuan utuh mi merupakan parameter model empiris. Nilai tipikal diberikan di panel samping
alat pra-pemrosesan yang didasarkan pada jenis batuan seperti yang dilaporkan oleh Marinos & Hoek
(2001) dan Wyllie & Mah (2004) (lihat juga Tabel 6.2)

Indeks Kekuatan Geologi GSI Parameter

GSI dapat dihitung berkat panel samping alat pra-pemrosesan.

Lembar tab GSI memungkinkan Anda memilih di antara dua jenis batuan: Umum dan Flysch. Batuan
utuh ekuivalen dengan GSI = 100, sedangkan struktur tanah mendekati GSI = 0.
Berdasarkan jenis batuan yang dipilih, GSI dapat dipilih dengan mempertimbangkan struktur dan
kondisi permukaan massa batuan.

Faktor gangguan D

Faktor Gangguan, D, adalah parameter yang bergantung pada jumlah gangguan batuan akibat proses
mekanis dalam penggalian terbuka, terowongan atau tambang, seperti peledakan, pengeboran terowongan,
penggalian yang digerakkan oleh mesin atau penggalian manual. Tidak ada gangguan

50 Manual Model Material | PLAXIS CONNECT Edisi V20

Machine Translated by Google
MODEL HOEK-BROWN (PERILAKU BATU)

Tabel 4.1 Pedoman pemilihan nilai modulus ratio (MR) (Hoek & Diederichs (2006))
Nama jenis batuan tekstur PAK MR ±

menggumpal Berapi Kasar 500 100

amfibolit Metamorfik sedang 450 50

Andesit Berapi sedang 400 100

Anhidrit Sedimen Baik tiga ratus lima puluh 0

Basal Berapi Baik tiga ratus lima puluh 100
breksi Berapi sedang 500 0
breksi Sedimen Kasar 290 60
Kapur Sedimen Sangat baik 1000 0

Batulempung Sedimen Sangat baik 250 50

Konglomerat Sedimen Kasar tiga ratus lima puluh 50

batu kapur Sedimen Kasar 500 100

kristal
Dasit Berapi Baik 400 50
Diabetes Berapi Baik 325 25
Diorit Berapi sedang 325 25
Dolerit Berapi sedang tiga ratus lima puluh 50
Dolomit Sedimen Sangat baik 425 75
gabro Berapi Kasar 450 50
Gneiss Metamorfik Baik 525 225
Granit Berapi Kasar 425 125
granodiorit Berapi kasar, 425 25
sedang

greywacks Sedimen Baik tiga ratus lima puluh 0

Gips Sedimen sedang tiga ratus lima puluh 0

hornfels Metamorfik sedang 550 150
Marmer Metamorfik Kasar 850 150
Marl Sedimen Sangat baik 175 25
metasandstone Metamorfik sedang 250 50
Batugamping miktrik Sedimen Baik 900 100

Migmatit Metamorfik Kasar 375 25

Norit Berapi kasar, 375 25
sedang
Peridotit Berapi Sangat baik 275 25

Phyllite Metamorfik Baik 550 250

porfiri Berapi kasar, 400 0

sedang

kuarsit Metamorfik Baik 375 75

Riolit Berapi sedang 400 100

batu pasir Sedimen sedang 275 75
Sekis Metamorfik sedang 675 425
Serpih Sedimen Sangat baik 200 50
Batulanau Sedimen Baik 375 25
Papan tulis Metamorfik Sangat baik 500 100

Batugamping sparit Sedimen sedang 700 100

tuff Berapi Baik 300 100

setara dengan D = 0, sedangkan gangguan parah setara dengan D = 1. Untuk

informasi lebih lanjut lihat Hoek (2006). Nilai tipikal diberikan di panel samping
alat pra-pemrosesan.

Dilatasi ÿ dan ÿÿ Batuan

dapat menunjukkan perilaku material dilatan ketika mengalami geser di bawah tegangan pengekang
yang relatif rendah. Pada tegangan pembatas yang lebih besar, dilatasi ditekan. Perilaku ini

PLAXIS CONNECT Edisi V20 | Manual Model Material 51

Machine Translated by Google
MANUAL MODEL BAHAN

Andesit

Basal

Batulempung

Konglomerat

Diabetes

Diorit

Dolerit

Dolomit

Gneiss

Granit

granodiorit

greywacke

Batu kapur

Marmer

Marl

Norit

kuarsit

garam kasar

Batu pasir

Serpih

Batulanau

tuff
0 0,1 0,2 0,3 0,4 0,5
rasio Poisson ÿ

Gambar 4.5 Nilai rasio khas Poisson

Petunjuk: Faktor gangguan D hanya boleh diterapkan pada area sebenarnya dari
batuan yang rusak untuk menghindari terlalu meremehkan kekuatan dan
stabilitas keseluruhan. Ketebalan T zona kerusakan akibat ledakan tergantung
pada desain ledakan (Bagian 6.1.3 dari Manual Referensi).

dimodelkan dengan nilai tertentu ÿ untuk ÿ3 = 0, dengan penurunan linier ke nol untuk ÿ3 =
ÿÿ, di mana ÿÿ adalah parameter masukan tambahan (Gambar 4.3).

52 Manual Model Material | PLAXIS CONNECT Edisi V20

Machine Translated by Google
MODEL HOEK-BROWN (PERILAKU BATU)

Gambar 4.6 Parameter batuan utuh mi untuk model Hoek-Brown

PLAXIS CONNECT Edisi V20 | Manual Model Bahan 53

Machine Translated by Google
MANUAL MODEL BAHAN

Gambar 4.7 Indeks Kekuatan Geologi GSI untuk model Hoek-Brown

54 Manual Model Material | PLAXIS CONNECT Edisi V20

Machine Translated by Google
MODEL HOEK-BROWN (PERILAKU BATU)

Gambar 4.8 Faktor gangguan D untuk model Hoek-Brown

PLAXIS CONNECT Edisi V20 | Manual Model Material 55

Machine Translated by Google
MANUAL MODEL BAHAN

4.4 PENGGUNAAN MODEL HOEK-BROWN DALAM PERHITUNGAN DINAMIS

Saat menggunakan model Hoek-Brown dalam perhitungan dinamis, kekakuan perlu dipilih
sedemikian rupa sehingga model memprediksi dengan tepat kecepatan gelombang di dalam
tanah (Persamaan (3.13)). Ketika mengalami pembebanan dinamis atau siklik, model Hoek-
Brown dapat menghasilkan regangan plastis jika titik tegangan mencapai kriteria kegagalan Hoek-
Brown, yang akan menyebabkan redaman dalam perhitungan dinamis. Namun, siklus tegangan
dalam kontur keruntuhan Hoek-Brown hanya akan menghasilkan regangan elastis dan tidak ada
redaman (histeretik), atau akumulasi regangan atau tekanan atau likuifaksi yang buruk. Untuk
mensimulasikan karakteristik redaman batuan dalam pembebanan siklik, redaman Rayleigh dapat didefinisikan.

56 Manual Model Material | PLAXIS CONNECT Edisi V20
