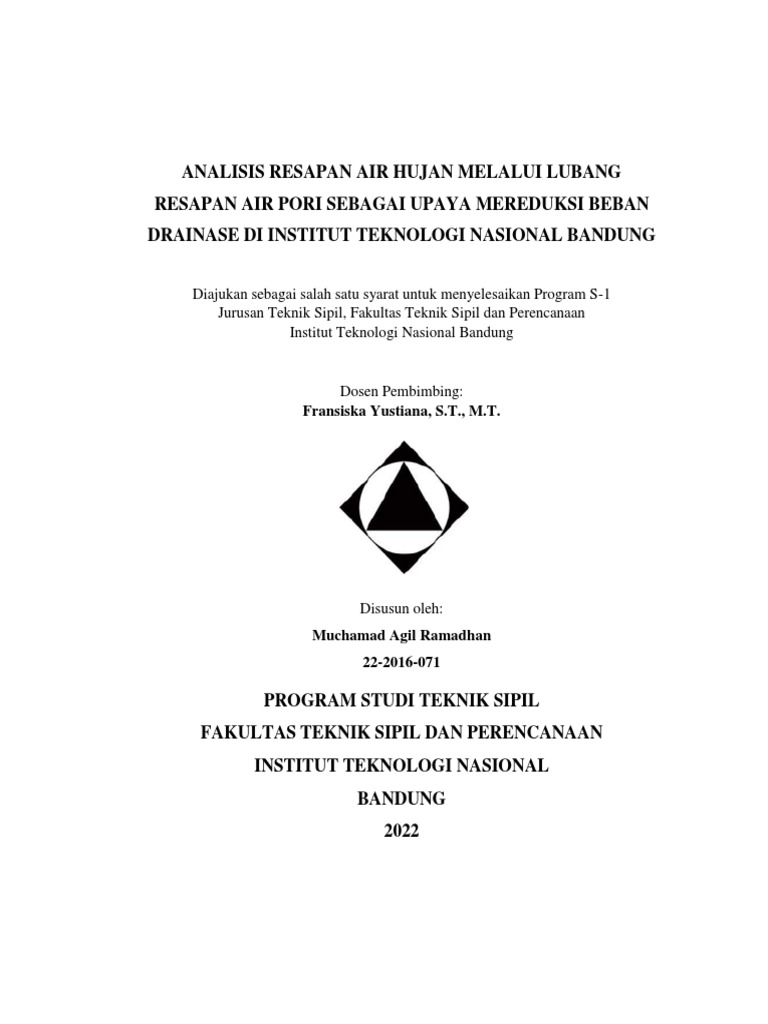

ANALISIS RESAPAN AIR HUJAN MELALUI LUBANG

RESAPAN AIR PORI SEBAGAI UPAYA MEREDUKSI BEBAN

DRAINASE DI INSTITUT TEKNOLOGI NASIONAL BANDUNG

Diajukan sebagai salah satu syarat untuk menyelesaikan Program S-1

Jurusan Teknik Sipil, Fakultas Teknik Sipil dan Perencanaan
Institut Teknologi Nasional Bandung

Dosen Pembimbing:
Fransiska Yustiana, S.T., M.T.

Disusun oleh:
Muchamad Agil Ramadhan
22-2016-071

PROGRAM STUDI TEKNIK SIPIL

FAKULTAS TEKNIK SIPIL DAN PERENCANAAN
INSTITUT TEKNOLOGI NASIONAL
BANDUNG
2022
 KATA PENGANTAR

Segala puji dan syukur penulis panjatkan kehadirat Allah SWT, berkat – Nya penulis
dapat sampai pada seminar proposal dalam proses pelaksanaan Tugas Akhir dengan
Judul “Analisis Resapan Air Hujan Melalui Lubang Resapan Air Pori Sebagai
Upaya Mereduksi Beban Drainase Di Institut Teknologi Nasional Bandung”.
Tugas Akhir ini disusun untuk memenuhi salah satu syarat penyelesaian studi program
pendidikan sarjana pada Program Studi Teknik Sipil, Institut Teknologi Nasional
Bandung. Penulis menyadari, dalam proses penyelesaian Tugas Akhir ini tidak terlepas
dari bantuan dan bimbingan berbagai pihak, maka penulis mengucapkan banyak
terimakasih kepada :
1. Allah SWT yang telah memberikat rahmat – Nya sehingga penulis dapat
menyelesaikan proposal Tugas Akhir ini;
2. Kedua orang tua penulis, Bapak Engkos SE dan Ibu Enunh. atas dukungannya serta
segala bentuk motivasi yang telah diberikan;
3. Fransiska Yustiana, S.T., M.T selaku dosen pembimbing penulis yang telah
memberikan segala masukan dan arahan dalam Proposal Tugas Akhir ini. Semoga
Proposal Tugas Akhir ini dapat memberikan pemahaman pada penulis, rekan-rekan,
maupun pembaca lainnya.

i
 DAFTAR ISI

KATA PENGANTAR ................................................................................................... i

DAFTAR ISI ................................................................................................................. ii
DAFTAR GAMBAR ................................................................................................... iv
DAFTAR TABEL ......................................................................................................... v
BAB I PENDAHULUAN ............................................................................................ 1
1.1 Latar Belakang .................................................................................................... 1
1.2 Rumusan Masalah ............................................................................................... 2
1.3 Tujuan Penelitian ................................................................................................. 3
1.4 Batasan Masalah .................................................................................................. 3
1.5 Sistematika Penulisan .......................................................................................... 4
BAB II TINJAUAN PUSTAKA.................................................................................. 5
2.1 Siklus Hidrologi .................................................................................................. 5
2.2 Curah Hujan ........................................................................................................ 6
2.3 Parameter Stastistik Data Hidrologi .................................................................... 8
2.3.1 Pengukuran Curah Hujan Area ..................................................................... 8
2.3.2 Analisa Frekuensi ....................................................................................... 11
2.3.3 Pengujian Hasil Perhitungan Analisa Frekuensi ......................................... 17
2.4 Tanah ................................................................................................................. 19
2.4.1 Klasifikasi Tanah ........................................................................................ 20
2.4.2 Pengujian Butiran Tanah ............................................................................ 22
2.4.3 Permeabilitas Tanah .................................................................................... 22
2.4.4 Laju Infiltrasi .............................................................................................. 23
2.5 Drainase ............................................................................................................. 26
2.6 Lubang Resapan Biopori (LRB) ........................................................................ 29
2.6.1 Keunggulan Biopori.................................................................................... 30
2.6.2 Parameter Pemilihan Lokasi Lubang Resapan Biopori .............................. 31

ii
 2.6.3 Desain Lubang Resapan Biopori ................................................................ 32
2.6.4 Kebutuhan Lubang Resapan Biopori .......................................................... 35
2.7 Penelitian Terdahulu .......................................................................................... 36
BAB III METODOLOGI PENELITIAN.................................................................... 37
3.1 Umum ................................................................................................................ 37
3.2 Lokasi Penelitian ............................................................................................... 37
3.3 Alur Tahapan Penelitian .................................................................................... 38
3.4 Tahapan Penelitian ............................................................................................ 39
3.4.1 Tahap Persiapan .......................................................................................... 39
3.4.2 Tahap Pelaksanaan ...................................................................................... 39
3.4.3 Tahap Penyusunan Laporan ........................................................................ 43
3.4.4 Analisa Data dan Pembahasan .................................................................... 44
DAFTAR PUSTAKA ................................................................................................. 46

iii
 DAFTAR GAMBAR

Gambar 2.1 Siklus Hidrologi ....................................................................................... 5

Gambar 2.2 Poligon Thiessen .................................................................................... 10
Gambar 2.3 Metode Isohiyet ..................................................................................... 11
Gambar 2.4 Segitiga USDA ...................................................................................... 21
Gambar 2.5 Peresapan Air ke Dalam Tanah ............................................................. 25
Gambar 2.6 Ilustrasi storm drainage dan sewerage ................................................... 27
Gambar 2.7 Alat Biopori Model-U............................................................................ 33
Gambar 2.8 Alat Biopori Model Putar ...................................................................... 34
Gambar 2.9 Alat Biopori Mesin ................................................................................ 34
Gambar 2.10 Alat Biopori Tambahan ....................................................................... 35
Gambar 3.1 Lokasi Penelitian Institute Teknologi Nasional ..................................... 37
Gambar 3.2 Alur Tahapan Penelitian ........................................................................ 38

iv
 DAFTAR TABEL

Tabel 2.1 Derajat Curah Hujan dan Intensitas Curah Hujan ........................................ 7
Tabel 2.2 Keadaan Curah Hujan dan Intensitas Curah Hujan ...................................... 7
Tabel 2.3 Ukuran, Massa dan Kecepatan Jatuh Butir Hujan ........................................ 7
Tabel 2.4 Nilai Yn ...................................................................................................... 14
Tabel 2.5 Nilai Sn ....................................................................................................... 15
Tabel 2.6 Tabel Yt ...................................................................................................... 15
Tabel 2.7 Pembagian Jenis Tanah Berdasarkan Ukuran Butir ................................... 21
Tabel 2.8 Jenis Tanah dan Koefisien Permeabilitas Tanah ......................................... 23
Tabel 2.9 Klasifikasi Laju Infiltrasi Menurut U.S Soil Conservation. ....................... 26
Tabel 2.10 Penelitian Terdahulu................................................................................. 36

v
 BAB I
PENDAHULUAN

1.1 Latar Belakang

Perubahan iklim di Kota Bandung memiliki peningkatan yang sangat signifikan
disetiap tahunnya, perubahan iklim Kota Bandung menurut (Badan Meteorologi
Klimatologi Geofisika Kota Bandung jika suhu rata-rata tertinggi tercatat di tahun 1975
yakni 22,6 derajat celcius dan suhu rata-rata tertinggi tercatat di tahun 2020, yakni
25,69 derajat celcius. Dapat diartikan dalam kurun waktu hanya 46 tahun terjadi
kenaikan suhu rata-rata di Kota Bandung sebesar 3 derajat, kenaikan suhu rata rata ini
diakibatkan oleh beberapa faktor antara lain berubah fungsi lahan terbuka hijau
menjadi lahan pembukaan lahan pabrik, meningkatnya pelanggaran pengolahan limbah
B3 oleh pabrik yang tidak memenuhi syarat dan meningkatnya penggunaan
trasnportasi yang mengakibatkan tingginya polusi udara.
Kota Bandung merupakan salah satu pusat perguruan tinggi di Indonesia, ada
beberapa kampus di Kota Bandung yang memiliki konsep green campus salah satunya
yaitu Institute Teknologi Bandung. Institute Teknologi Nasional Bandung adalah
Institute yang berada ditengah Kota Bandung, yang memiliki visi “Gaya Hidup
Berkelanjutan dari kampus Ramah Lingkungan”. Program ini bertujuan agar
lingkungan di dalam kampus,sekitar kampus dan wilayah di Kota Bandung tetap hijau.
Beberapa program/aktivitas Institute Teknologi Nasional dalam mendukung program
pengembangan berkelanjutan (PBB)/United Nations’ Sustainable Development Goals
(SDGs), difokuskan ke dalam program-program antara lain: pendidikan berkualitas, air
bersih dan sanitasi layak, energi bersih dan terjangkau serta penanganan perubahan
iklim. Program-program tersebut menjadi prioritas dan sudah menjadi kebijakan

1
Institute Teknologi Nasional, yang dituangkan dalam rencana induk pengembangan
penelitian dan pengabdian kepada masyarakat Institute Teknologi Nasional.
Pemanfaatan ruang terbuka hijau di kawasan Institute Teknologi Nasional akan
dimaksimalkan dengan teknologi ramah lingkungan yang efektif yaitu teknologi
lubang resapan biopori, dalam perkembangannya lubang biopori mampu menjadi suatu
sistem berkelanjutan yang mampu mereduksi beban drainase yang diakibatkan oleh
curah hujan yang tinggi, dengan teknologi lubang resapan biopori di kawasan Institute
Teknologi Nasional dapat mengurangi area limpasan yang di akibatkan oleh beban
drainase yang tinggi serta mampu menjadi teknologi pemanfaatan air bersih ramah
lingkunan.
Pemanfaatan lubang resapan biopori tidak hanya mampu mereduksi beban
drainase, penggunaan lubang resapan biopori dapat digunakan sebagai sistem
Pemanfaatan sampah organik menjadi pupuk kompos. Perubahan fungsi biopori ini
dipengaruhi oleh tekstur tanah, distribusi ukuran butir dan plastisitas tanah. Jika kondisi
tanah dominan tanah berpasir maka lubang biopori berfungsi sebagai resapan air dan
jika kondisi tanah mengandung lempung maka biopori tersebut berfungsi sebagai
lubang dengan pemanfaatan sampah organik menjadi pupuk kompos.
Analisis kebutuhan lubang biopori di kawasan Institut Teknologi Nasional
berdasarkan luas ruang terbuka hijau. Parameter utama dalam penenetuan kebutuhan
lubang biopori yaitu data permeabilitas tanah, data inflitrasi tanah dan data curah hujan
maksimum selama 10 tahun terakhir..
1.2 Rumusan Masalah
Berdasarkan latar belakang masalah di atas, maka rumusan masalah sebagai
berikut :
1. Bagaimanakah rancangan lubang resapan biopori pada kawasan Institute
Teknologi Nasional Bandung ?

2
 2. Berapa jumlah lubang resapan biopori yang dapat diterapkan pada kawasan
Institute Teknologi Nasional Bandung ?
3. Berapa besar pemanfaatan lubang resapan biopori dalam mereduksi beban
drainase yang ada pada kawasan Institute Teknologi Nasional Bandung

1.3 Tujuan Penelitian

Berdasarkan rumusan masalah tersebut di atas, maka tujuan dirumuskan sebagai
berikut:
1. Merencanakan jumlah lubang resapan biopori berdasarkan luas kawasan Institute
Teknologi Nasional Kota Bandung.
2. Mengetahui kebutuhan jenis biopori berdasarkan data permeabilitas dan
infiltrasi tanah.
3. Menganalisis besar pemanfaatan lubang resapan biopori dalam mereduksi beban
drainase.

Secara khusus penelitian ini diharapkan dapat digunakan sebagai acuan untuk
menganalisis kebutuhan lubang resapan biopori berdasarkan luas area terbuka hijau
yang mampu mereduksi beban drainase.

1.4 Batasan Masalah

Berdasarkan rumusan masalah di atas serta untuk memperoleh hasil yang lebih
akurat dalam studi ini, maka perlu diberikan batasan masalah sebagai berikut :
1. Penelitian hanya di lakukan pada ruang terbuka hijau Institut Teknologi Nasional
Bandung.
2. Pengambilan sample tanah hanya dilakukan pada titik yang sama dengan
kedalaman 0,5 m dari permukaan tanah dan 1 meter dari permukaan tanah dengan
pertimbangan tanah tersebut merupakan tanah asli bukan termasuk tanah
timbunan.

3
 3. Data curah hujan yang didapatkan merupakan curah hujan maksimum rata rata
dari beberapa stasiun hujan di Kota Bandung.
4. Data Permeabilitas tanah dan Infiltrasi tanah menggunakan data yang didapatkan
melalui pengujian di Laboratorium Geoteknik FTSP, Jurusan Teknik Sipil, Institut
Teknologi Nasional
5. Diameter lubang biopori 4 inch (10 cm) , kedalaman bio pori 1 m, jarak antar
pipa paralon 1 m.

1.5 Sistematika Penulisan

Sistematika penulisan untuk tugas akhir ini terdiri dari Bab I sampai Bab V,
dimana setiap bab memiliki deskripsi masing-masing yakni sebagai berikut :
 BAB I PENDAHULUAN
Bab ini berisi latar belakang penelitian, rumusan masalah, tujuan dan manfaat
penelitian, ruang lingkup penelitian dan sistematika penelitian.
 BAB II KAJIAN PUSTAKA
Kajian pustaka berisi mengenai landasan teori yang berhubungan dengan penelitian ini.
 BAB III METODE PENELITIAN
Bab ini berisi lokal, metode, dan prosedur penelitian yang menunjang dalam penulisan
penelitian ini. Serta teknis pengumpulan data yang dilakukan oleh penulis.
 BAB IV ANALISIS DAN PEMBAHASAN
Bab ini berisi berisi pembahasan mengenai hasil analisi dari pengolahan data,
perhitungan, serta data yang dilakukan.

 BAB V KESIMPULAN DAN SARAN

Bab ini berisi tentang simpulan dari hasil analisis penelitian, serta saran yang dapat
digunakan sebagai bahan pertimbangan.

4
 BAB II
TINJAUAN PUSTAKA

2.1 Siklus Hidrologi

Air yang ada di bumi mengalami siklus. Air yang ada di laut dan permukaan
tanah menguap ke udara (evaporasi), kemudian menyatu satu sama lain dengan suatu
proses sehingga membentuk awan (kondensasi), kemudian jatuh ke permukaan laut
atau daratan sebagai hujan atau salju (presipitasi). Sebelum tiba di permukaan bumi,
air ada yang menguap ke udara dan ada juga yang tiba di permukaan bumi. Setelah tiba
di permukaan bumi, air ada yang tertahan oleh tumbuh-tumbuhan, ada juga yang
mengalir ke permukaan tanah. Kemudian, air hujan yang jatuh ke permukaan sebagian
ada yang meresap ke dalam tanah, ada pula yang melimpas dan akan masuk ke badan
air, yang melimpas itu akan bermuara ke laut, dan akan berputar kembali menjadi siklus
hidrologi (Sosrodarsono dan Takeda, 2003). Pada dasarnya, siklus hidrologi terdiri atas
proses pada gambar 2.1 berikut ini:

Sumber : Sosrodarsono dan Takeda, 2003

Gambar 2.1 Siklus Hidrologi

5
Berdasarkan Gambar 2.1 dapat dijabarkan bahwa siklus hidrologi terdiri atas proses -
proses sebagai berikut :
a) Evaporasi
Suatu proses penguapan dari wujud air ataupun es yang kemudian menjadi uap lalu
naik ke udara dari sumber permukaan air, permukaan tanah, padang rumput, sawah,
hutan dan lain-lain.
b) Presipitasi:
Proses turunnya air ke permukaan bumi yang sering disebut hujan dari uap yang
melalui proses kondensasi.
c) Limpasan
Air hujan yang turun ke permukaan bumi yang mengalir namun tidak masuk ke
dalam tanah.
d) Perkolasi
Proses mengalirnya air ke dalam tanah secara gravitasi hingga mencapai lapisan air
tanah.
2.2 Curah Hujan
Hujan yang turun ke permukaan bumi melalui proses presipitasi mempunyai
tingkatan bermacam-macam. Curah hujan yang turun dapat diukur melalui intensitas
curah hujan. Intensitas curah hujan merupakan derajat curah hujan yang dinyatakan
oleh jumlah curah hujan dalam satuan waktu. Intensitas curah hujan biasanya dihitung
dari jumlah curah hujan dalam waktu singkat yakni kurang lebih 2 jam. Intensitas curah
hujan diperoleh dari kemiringan kurva (tangens kurva) yang dicatat oleh alat ukur curah
hujan otomatis. Satuan dari intensitas curah hujan adalah mm/jam. Macam-macam
hujan ditunjukkan pada Tabel 2.1, Tabel 2.2 dan Tabel 2.3 di bawah ini (Sosrodarsono
dan Takeda, 2003) :

6
 Tabel 2.1 Derajat Curah Hujan dan Intensitas Curah Hujan
No. Derajat Hujan Intensitas Kondisi
Curah Hujan
(mm/min)
1. Hujan sangat lemah < 0,02 Tanah sedikit basah
2. Hujan lemah 0,02 – 0,05 Tanah basah, namun sulit membuat
puddel
3. Hujan normal 0,05 – 0,025 Dapat dibuat puddel dan bunyi curah
hujan
Kedengaran
4. Hujan deras 0,025 –1 Air tergenang di seluruh permukaan
tanah dan
bunyi hujan terdengar keras dari
genangan
5. Hujan sangat deras >1 Hujan seperti ditumpahkan dan
saluran
drainase meluap
Sumber : Sosrodarsono dan Takeda, 2003
Tabel 2.2 Keadaan Curah Hujan dan Intensitas Curah Hujan
Intensitas Curah Hujan (mm)
No. Keadaan Curah Hujan
1 Jam 24
Jam
1. Hujan sangat ringan <1 <5
2. Hujan ringan 1-5 5-20
3. Hujan normal 5-20 20-50
4. Hujan lebat 10-20 50-100
5. Hujan sangat ebatl > 20 > 100
Sumber : Sosrodarsono dan Takeda, 2003
Tabel 2.3 Ukuran, Massa dan Kecepatan Jatuh Butir Hujan
Diameter Bola Massa (mg) Kecepatan Jatuh
No. Jenis Hujan
(mm) (m/sec)
1. Hujan gerimis 0,15 0,0024 0,5
2. Hujan halus 0,5 0,065 2,1
3. Hujan normal lemah 1 0,53 4,0
4. Hujan normal deras 2 4,2 6,5
5. Hujan sangat deras 3 14 8,1
Sumber : Sosrodarsono dan Takeda, 2003

7
 Intensitas hujan dapat dihitung menggunakan rumus intensitas hujan Mononobe
oleh Dr. Ishiguro yang dikemukakan pada tahun 1953 (Sosrodarsono dan Takeda,
2003).

2
R  24  3
I = 24   ................................................................................................... (2.1)
24  t 

Dimana:
I : Intensitas curah hujan (mm/jam)
t : Lamanya curah hujan (jam)
R24 : Curah hujan maksimum dalam 24 jam (mm)

2.3 Parameter Stastistik Data Hidrologi

Data hidrologi merupakan kumpulan dari beberapa keterangan mengenai
fenomena hidrologi. Data hidrologi menjadi bahan informasi yang sangan penting
dalam pelaksanaan inventarisasi potensi sumber-sumber air, pemanfaatan sumber air,
pengelolaan sumber air dan perbaikan sumber-sumber alam yang telah rusak. Analisa
hidrologi menggunakan metode statistik. Metode statistik dalam analisa hidrologi
bertujuan untuk membuat keputusan dan menarik kesimpulan berdasarkan data
hidrologi yang ada (Soewarno, 1995). Penggunaan metode statistika dalam analisa
hidrologi memuat beberapa tahapan dalam prosesnya, yakni terdiri dari pengukuran
curah hujan area, pengukuran dispersi, analisa frekuensi dan melakukan uji kecocokan.
2.3.1 Pengukuran Curah Hujan Area
Curah hujan yang digunakan dalam analisa hidrologi adalah curah hujan rata-rata
di seluruh daerah yang bersangkutan, tidak hanya curah hujan pada suatu titik tertentu.
Curah hujan ini disebut curah hujan area dan dinyatakan dalam mm (Sosrodarsono dan
Takeda, 2003). Dalam menentukan hujan rerata pada suatu daerah, digunakan tiga
metode, yakni metode rerata aritmatik, metode poligon Thiessen dan metode Isohiyet
(Triatmodjo, 2013).

8
1. Metode Rerata Aritmatika (Aljabar)
Metode rerata aritmatika menentukan hujan rerata suatu daerah dengan cara
menjumlahkan data pada beberapa stasiun dalam waktu yang bersamaan kemudian
dibagi dengan jumlah stasiun. Stasiun hujan yang digunakan merupakan stasiun
yang berada di dalam satu daerah aliran sungai (DAS) (Triatmodjo, 2013). Berikut
merupakan rumus dari metode rerata aritmatika :
1
Rr = (R1  R 2  ...  R n ) ........................................................................... (2.2)
n

Dimana :
Rr : Tinggi curah hujan ratarata (mm)
R1,R2,R3,..,Rn : Tinggi curah hujan di stasiun 1,2,3,...,n (mm)
n : Banyaknya stasiun penakar hujan

2. Metode Poligon Thiessen

Metode Thiessen dihitung dengan memperhitungkan bobot dari masing-masing
stasiun yang mewakili luasan di sekitarnya. Metode Poligon Thiessen ada
berdasarkan asumsi bahwa curah hujan di stasiun hujan satu dengan yang lainnya
adalah linear. Beberapa stasiun hujan yang diambil dianggap dapat mewakili
kawasan terdekat (Suripin, 2004). Metode Poligon Thiessen dapat dibentuk dengan
cara berikut ini (Triatmodjo, 2013) :
1. Stasiun pencatat hujan digambarkan pada peta DAS yang ditinjau.
2. Stasiun-stasiun tersebut dihubungkan dengan garis lurus sehingga membentuk
segitiga-segitiga, yang mempunyai sisi dengan panjang yang kira-kira sama.
3. Membuat garis pemberat pada sisi-sisi segitiga dengan cara menarik garis tegak
lurus pada tengah setiap garis penghubung, sehingga membentuk poligon
(Gambar 2.2).

9
 Sumber : Soemarto, 1999
Gambar 2.2 Poligon Thiessen

4. Mengukur luas poligon, kemudian curah hujan rerata dihitung dengan rumus
berikut ini:
(A1.R1  A 2 .R 2  ...  A n R n )
Rr = .......................................................... (2.3)
(A1  A 2  ...  R n )
Dimana :
Rr : Tinggi curah hujan rata-rata (mm)
R1,R2,R3,...,Rn : Tinggi curah hujan di stasiun 1,2,3,...,n (mm)
A1,A2,A3,...,An : Luas daerah poligon (km2 )
n : Banyaknya stasiun penakar hujan

3. Metode Isohyet
Hujan rerata kawasan dengan metode isohiyet dapat diketahui dengan membuat
garis yang menghubungkan titik-titik dengan kedalaman hujan yang sama. Pada
metode ini, dianggap bahwa hujan pada suatu daerah diantara dua garis isohiyet
dapat merata dan sama dengan nilai rerata dari kedua garis isohiyet tersebut. Garis
isohiyet dibuat dengan cara berikut ini (Triatmodjo, 2013) dengan ilustrasi Gambar
2.3:

10
 Sumber : Soemarto, 1999
Gambar 2.3 Metode Isohiyet

Metode Isohiyet dapat dibentuk dengan cara berikut ini, membuat plot data dari
curah hujan pada setiap stasiun hujan :
1. Menggambar kontur curah hujan dengan interval 10 mm.
2. Menghitung luas area yang berada diantara dua garis isohiyet yang berdekatan
dengan menggunakan planimeter. Kemudian, masing-masing luas areal
dikalikan dengan rata-rata hujan antara dua isohiyet yang berdekatan.
3. Menghitung hujan rata-rata yang ada pada suatu DAS dengan rumus berikut:
1 n R  Ri + 1
Rr =
A
 A i
i=1 i
2
...................................................................... (2.4)

Dimana :
Rr : tinggi curah hujan rata-rata (mm)
R1,R2,R3,...,Rn : Tinggi curah hujan di stasiun 1,2,3,...,n (mm)
A1,A2,A3,...,An : Luas daerah poligon (km2 )
n : Banyaknya stasiun penakar hujan

2.3.2 Analisa Frekuensi

Analisa frekuensi pada data hidrologi digunakan untuk mencari hubungan antara
besarnya kejadian ekstrim terhadap frekuensi kejadian dengan menggunakan distribusi

11
propabilitas. Dengan adanya analisis frekuensi, dapat diperkirakan besarnya banjir
dengan interval kejadian tertentu seperti 10 tahunan, 100 tahunan, dan tahun tahun
lainnya (Triatmodjo, 2013). Metode analisis frekuensi dilaukan secara berurutan
dengan memuat beberapa perhitungan berikut:
a) Parameter Statistik
Untuk mendapatkan nilai parameter statistik dilakukan perhitungan berdasarkan
rumus-rumus berikut ini :
- Nilai Rata – rata
Nilai rata-rata dapat dihitung dengan rumus sebagai berikut :

 Xi
X =  n
................................................................................................... (2.5)

Dimana :

X : curah hujan rata-rata (mm)
Xi : curah hujan di stasiun hujan ke i (mm)
n : jumlah data curah hujan
- Deviasi Standar
Simpangan Baku (S) Simpangan baku merupakan ukuran sebaran yang paling
banyak digunakan. Apabila penyebaran data sangat besar terhadap nilai rata-rata
maka nilai simpangan baku akan besar, begitu juga sebaliknya. Simpangan baku
dapat dihitung dengan rumus sebagai berikut :


Sd =
 (X i  X)
2

.................................................................................... (2.6)
n-1
Dimana :
Sd : simpangan baku (standar deviasi)

X : curah hujan rata-rata (mm)
Xi : curah hujan di stasiun hujan ke i (mm)

12
 n : jumlah data curah hujan
- Koefisien Skewness (Cs)
Kemencengan (skewness) adalah suatu nilai yang menunjukan derajat
ketidaksimetrisan (assymetry) dari suatu bentuk distribusi. Apabila kurva frekuensi
dari suatu distribusi mempunyai ekor memanjang ke kanan atau ke kiri terhadap titik
pusat maksimum maka kurva tersebut tidak akan berbentuk simetri. Koefisien
skewness dapat dihitung dengan rumus sebagai berikut :
n 
n  (X i  X)3
i=1
.............................................................................. (2.7)
(n - 1)(n - 2) Sd 3
Dimana :
Cs : Koefisien Skewness
Sd : simpangan baku (standar deviasi)

X : curah hujan rata-rata (mm)
Xi : curah hujan di stasiun hujan ke i (mm)
n : jumlah data curah hujan
- Koefisien Kurtosis (Ck)
Pengukuran kurtosis dimaksudkan untuk mengukur keruncingan bentuk kurva
distribusi. Koefisien kurtosis dapat dihitung dengan rumus sebagai berikut :

1 n

n i=1
(X i  X) 4
Ck = .................................................................................. (2.8)
Sd 4
Ck : koefisien kurtosis
Sd : simpangan baku (standar deviasi)

X : curah hujan rata-rata (mm)
Xi : curah hujan di stasiun hujan ke i (mm)
n : jumlah data curah hujan

13
- Koefisien Variasi (Cv)
Koefisien variasi adalah nilai perbandingan antara simpangan baku dengan nilai
rata-rata hitung dari suatu distribusi. Koefisien variasi dapat dihitung dengan rumus
sebagai berikut :
Sd
Cv = 
....................................................................................................... (2.9)
X
Cv : koefisien variasi
Sd : simpangan baku (standar deviasi)

X : curah hujan rata-rata (mm)

b) Pemilihan Jenis Sebaran

Jenis sebaran yang sering digunakan dalam analisa hidrologi ada 3 macam, yakni
metode gumbel, metode log pearson tipe III, dan metode log normal (Triatmodjo,
2013).
1. Metode Gumbel
Menurut Gumbel, curah hujan untuk periode ulang tertentu (Tr) dihitung
berdasarkan persamaan sebagai berikut :
  Y  Yn 
X TR = X +  TR  x Sx ............................................................. (2.10)
 Sn 
Tabel 2.4 Nilai Yn

Sumber : CD. Soemarto, 1999.

14
 Tabel 2.5 Nilai Sn

Sumber : CD. Soemarto, 1999

Tabel 2.6 Tabel Yt

Sumber : CD. Soemarto, 1999.

Besarnya koefisien – koefisien diatas dihitung dengan persamaan berikut ini :

  Tr - 1  
YTR = - ln +  - ln    .................................................................. (2.11)
  Tr  
n 

 (Xi  X)2
i=1
Sx = ............................................................................... (2.12)
n-1
Keterangan:
XTR : Curah hujan dengan perioda ulang TR (mm).

15
 
X : Curah hujan rata-rata (mm).
TR : Periode ulang.
Yn dan Sn : Konstanta berdasarkan jumlah data yang dianalisis.
SX : Standar deviasi dari Log X.

2. Metode Log Pearson Tipe III

Analisis frekuensi dengan menggunanakan metoda Log Person III
menggunanakan persamaan sebagai berikut :

Log XTR = Log X+ (K TR x SLog ) ......................................................... (2.13)

Besarnya koefisien-koefisien di atas dihitung dengan persamaan berikut ini.

Log X =
 Log X .............................................................................. (2.14)
n

Slog x =
 (Log x - Log x) 2

............................................................... (2.15)
n-1

n  (Log x - Log X)3

C= .................................................................. (2.16)
(n - 1) (n - 2) (SLogX )3

Dimana :
XTR : Curah hujan dengan perioda ulang TR (mm).
X : Curah hujan rata-rata (mm).
TR : Periode ulang.
KTR : Faktor frekuensi berdasarkan perioda ulang TR.
C : Koefisien kemencengan, digunakan untuk mencari besarnya
harga KTR.
n : Jumlah data hujan yang ditinjau.
SLog X : Standar deviasi dari Log X.

16
 3. Metode Normal
Rumus pada metode Log Normal adalah sebagai berikut:

X T  X  K T x S . .................................................................................. (2.17)
Dimana:
XT : besarnya curah hujan dengan periode ulang
X : curah hujan rata-rata
S : Standar deviasi data hujan harian maksimum
Kt : Standar variabel dengan periode ulang

2.3.3 Pengujian Hasil Perhitungan Analisa Frekuensi

Pengujian uji kecocokan digunakan untuk mengetahui jenis sebaran yang paling
sesuai dengan data hidrologi yang sedang diuji. Uji kecocokan digunakan untuk
menentukan apakah persamaan sebaran peluang pada analisa hidrologi yang terpilih
dapat menggambarkan sebaran statistik sampel data yang dianalisa (Soemarto, 1999).
Ada dua jenis uji kecocokan, yakni uji kecocokan Chi-Square dan Smirnov-
Kolmogorov.
a. Pengujian Chi-Square
Pada dasarnya uji ini akan mengecek penyimpangan data rata-rata yang dianalisa
terhadap pemilihan metode ditribusi. Penyimpangan tersebut diukur dari perbedaan
antara nilai probabilitas setiap varian X menurut hitungan teoritik dan menurut
hitungan dengan pendekatan empiris. Teknik pegujiannya adalah dengan
membandingkan antara X yang dihitung dengan metode analisa frekuensi terhadap
nilai X. Kemudian langkah-langkah yang diambil dalam melakukan uji kecocokan
adalah sbb :
1. Penentuan jumlah kelas dengan persamaan Sturgest
K = 1 + 3,322 log n ........................................................................... (2.18)
2. Penentuan range atau jumlah kelas :

17
 R = nilai data terbesar – nilai data terkecil........................................ (2.19)
3. Penentuan interval kelas
I = k R ............................................................................................ (2.20)
4. Pembagian Interval :
P1 = Nilai data terkecil + Interval kelas ............................................ (2.21)
5. Menentukan Ei (sebaran) :
Ei = k n .............................................................................................. (2.22)
6. Mencari derajat kebebasan:
Dk = k – ( p + 1 )................................................................................. (2.23)
P = 2 untuk distribusi normal
7. Uji kecocokan: X2 hitungan< X2 tabel cara analitis dianggap benar dan dapat
diterima
b. Pengujian Smirnov Kolmogorov
Uji smirnov kolmogorov dipakai untuk membedakan dua buah sebaran data yaitu
membedakan sebaran berdasarkan hasil pengamatan sebenarnya dan populasi atau
sampel yang diandaikan atau diharapkan. Dengan kata lain uji ini mengetes apakah
kedua sampel tersebut berasal dari populasi yang sama dan memiliki distribusi yang
sama pula. Nilai-nilai parameter populasi yang dipakai untuk menghitung berdasarkan
nilai-nilai stastistik sampel. Chakravart, et al (1967) menyatakan bahwa uji ini
dipergunakan untuk mengambil keputusan jika sampel yang diperoleh dari distribusi
spesifik. Tujuannya untuk menguji perbedaan ditribusi kumulatif dari variabel yang
kontinu, sehingga uji ini memutuskan jika dua data berbeda secara signifikan. Adapun
cara melakukan uji ini adalah sebagai berikut :
1. Tentukan nilai probabilitas teoritis. (biasanya sudah dilakukan sewaktu
melakukan analisa frekuensi.
2. Nilai probabilitas di plotkan pada sumbu X dan nilai besar hujan pada sumbu Y
pada kertas/grafik berskala logaritmik.

18
 3. Tarik garis lurus yang menyatakan perwakilan/tendensi dari data-data tersebut.
Ambil persamaan yang dibentuk oleh garis tersebut ( Y=aX+b)
4. Masukkan kembali nilai probabilitas teoritis kedalam persamaan Y =aX+b
sebagai X untuk mendapatkan nilai probabilitas grafis Y.
5. Hitung deviasi (D ) antara Probabilitas teoritis dengan probabilitas grafis.
6. Ambil nilai deviasi (D )yang paling besar. Hitung Dmax dengan rumus : Dmax
= Nilai D yang paling besar tadi / 100
7. Dapatkan parameter m, dimana m adalah urutan nilai D yang paling besar dalam
grup tersebut.
8. Tentukan derajat kepecayaan (a), biasanya diambil 5%. Tapi bisa diambil
seluruhnya yakni; 20%, 10%, 5% dan 1%.
9. Ambil nilai D kritik, smirnov kolmogorov
10. Bandingkan dengan nilai D max, D kritik < D max, ..... Lulus Uji Kecocokan
D kritik > D max, ..... Tidak Lulus Uji Kecocokan, berarti perhitungan harus
diulang menggunakan metode yang lain atau mungkin terjadi kesalahan
pengolahan data pada saat awal.

2.4 Tanah
Menurut (Hardiyatmo 2019:1) Dalam pengertian teknik sipil, tanah adalah
himpunan mineral, bahan organik, dan endapan-endapan yang relatif lepas (loose),
yang terletak di atas batuan dasar (bedrock). Ikatan antara butiran yang relatif lemah
dapat disebabkan oleh zat organic, karbonat, atau oksida-oksida yang mengendap
diantara partikel-partikel. Ruang di antara partikel-partikel dapat berisi udara, air,
ataupun keduanya. Proses pelapukan batuan atau proses geologi lainnya yang terjadi di
dekat permukaan bumi membentuk tanah. Bentukan terjadinya tanah dari bebatuan
induknya, dapat berupa proses kimia maupun proses fisik. Proses terbentuknya tanah
secara fisik yang mengubah bebatuan menjadi partikel-partikel kecil, akibat terjadinya
pengaruh dari air, angin, erosi, es, manusia, atau hancurnya partikel-partikel tanah

19
akibat dari perubahan suhu maupun cuaca. Partikel-partikel tanah mungkin berbentuk
bergerigi, bulat, ataupun bentuk-bentuk lain-lain diantaranya. Secara umum, terjadinya
pelapukan akibat proses kimia yang dapat terjadi oleh pengaruh karbondioksida,
oksigen, air (mengandung alkali maupun asam) dan proses-proses kimia yang lainnya.
Tanah merupakan kumpulan butiran mineral alami (ageregat) yang dapat
dipisahkan oleh suatu cara mekanis bila agregat tersebut diaduk di dalam air. Tanah
terdiri atas kombinasi mineral dan unsur organik yang berbentuk padat, gas, dan cair.
Tanah terdiri dari lapisan partikel yang berbeda dari bahan aslinya dalam sifat fisik,
mineralogi, dan kimia, karena interaksi antara atmosfer dan hidrosfer atau
kemungkinan-kemungkinan lainnya (Darwis, 2018).
2.4.1 Klasifikasi Tanah
Klasifikasi tanah berfungsi untuk memberikan keterangan mengenai sifat-sifat
teknis dari tanah itu sendiri, sehingga untuk tanah-tanah tertentu dapat diberikan nama
dan istilah–istilah yang sesuai dengan sifatnya. Sistem klasifikasi tanah terdapat
beberapa macam yang dapat digunakan sebagai pedoman dalam mengklasifikasikan
jenis tanah. Sistem-sistem tersebut antara lain Metode Umu m (General Method);
AASHTO (American Association of State Highway and Transportation Officials);
USCS (Unified Soil Classification System); USDA (United States Department of
Agriculture); Sistem Klasifikasi Tanah Nasional (Dudal & Soepraptohardjo, 1957;
Soepraptohardjo, 1961); Sistem FAO/UNESCO dan BSCS (British Soil Classification
System) (Darwis, 2018).
Salah satu metode klasifikasi tanah adalah metode USDA. Metode USDA atau
United State Department of Agriculture diperkenalkan pada tahun 1960. Sistem
klasifikasi tanah ini lebih banyak menekankan pada morfologi dan kurang menekankan
pada faktor-faktor pembentuk tanah. Sistem klasifikasi tanah berdasarkan tekstur
tanah, distribusi ukuran butir dan plastisitas tanah menurut USDA adalah (Darwis,
2018):

20
 a) Pasir : Ukuran butiran antara 2,0 – 0,05 mm
b) Lanau : Ukuran butiran 0,05– 0,002 mm.
c) Lempung : Ukuran butiran < 0,002 mm

Klasifikasi tanah berdasarkan USDA dapat dianalisis menggunakan dengan

segitiga tanah USDA yang ditunjukkan pada gambar 2.4 berikut ini:

Gambar 2.4 Segitiga USDA

Sedangkan pembagian jenis tanah berdasarkan ukuran butir menurut (Morris

and Johnson, 1967) ditunjukkan pada Tabel 2.7 berikut ini :
Tabel 2.7 Pembagian Jenis Tanah Berdasarkan Ukuran Butir
No. Jenis Tanah Batasan Ukuran Butir (mm)
1. Clay < 0,004
2. Silt 0,004 – 0,062
3. Very fine sand 0,062 – 0,125
4. Fine sand 0,125 – 0,25
5. Medium sand 0,25 – 0,5
6. Coarse sand 0,5 – 1,0
7. Very coarse sand 1,0 – 2,0
8. Very fine gravel 2,0 – 4,0
9. Fine gravel 4,0 – 8,0
10. Medium gravel 8,0 – 16,0

21
 11. Coarse gravel 16,0 – 32,0
12. Very coarse gravel 32,0 – 64,0
Sumber : Morris and Johnson, 1967

2.4.2 Pengujian Butiran Tanah

Sifat dan karakteristik tanah dipengaruhi oleh komposisi dan ukuran butirannya.
Oleh karena itu, pengklasifikasian tanah selalu didasarkan pada ukuran butiran tanah,
sehingga investigasi tanah selalu diawali dengan pengujian analisis butiran. Analisis
ukuran butiran tanah berfungsi untuk menentukan prosentase berat butiran pada ukuran
diameter tertentu. Untuk menganalisis ukuran butiran tanah, perlu dilakukan pengujian
butiran tanah dengan analisis saringan (sieve analysis). Analisis saringan dipergunakan
untuk mengetahui distribusi ukuran butiran tanah yang berbutir kasar (granuler)
terhadap sampel tanah yang kering. Pelaksanan pengujian ini dengan melakukan
penyaringan bersusun pada satu unit alat saringan standar. Berat tanah yang tertinggal
pada setiap saringan ditimbang, lalu diprosentasekan terhadap berat total sampel tanah
yang dianalisis (Darwis, 2018).
2.4.3 Permeabilitas Tanah
Permeabilitas tanah merupakan kemampuan air untuk mengalir melalui tanah
yang berpori. Tingkat permeabilitas suatu tanah dapat ditunjukkan melalui nilai yang
disebut dengan koefisien permeabilitas (k). Koefisien permeabilitas mempunyai satuan
m/detik (Kurniawan dan Sari, 2017).
Pengujian permeabilitas tanah dilakukan di laboratorium menggunakan metode
Constant Head Permeameter dan Variable/Falling Head Permeameter. Untuk
menghitung permeabilitas tanah dengan menggunakan metode Constant Head
Permeameter dapat dihitung dengan rumus :
Q L I
K = x x ............................................................................................(2.24)
t h A
Dimana :
K : Permeabilitas (cm/jam)

22
Q : Banyaknya air yang mengalir pada setiap pengukuran (ml)
t : Waktu pengukuran (jam)
L : Tebal contoh (cm)
h : Tinggi permukaaan air dari permukaan contoh tanah (cm)
A : Luas permukaan contoh tanah (cm)

Untuk menghitung permeabilitas tanah dengan menggunakan metode Falling

Head Permeameter dapat dihitung dengan rumus :
aL h
K = 2,303 log 1 ................................................................................... (2.25)
At h2
Dimana :
a : Luas buret (cm2)
L : Tinggi sample tabah (cm2)
A : Luas permukaan sample tanah (cm2)
t : Waktu (detik)
h1 : Ketinggian pada saat t = 0 (cm)
h2 : Ketinggian pada saat t diperhitungkan (cm)
Nilai koefisien permeabilitas dengan jenis tanah pada temperatur 22o C
ditunjukkan pada Tabel 2.8 berikut ini:
Tabel 2.8 Jenis Tanah dan Koefisien Permeabilitas Tanah
No. Karakteristik Nilai k (cm/dt)
1. Kerikil sedang sampai kasar > 0,1
2. Pasir halus sampai kasar 0,1 – 0,001
3. Pasir halus, pasir berlanau 0,001 – 0,00001
4. Lanau, lanau berlempung, lempung berlanau 0,0001 – 0,000001
5. Lempung gemuk < 0,0000001
Sumber : Das, 1995.

2.4.4 Laju Infiltrasi

Laju infiltrasi (infiltration rate) adalah banyaknya air per satuan waktu yang
masuk melalui permukaan tanah, dinyatakan dalam mm perjam atau cm per jam. Pada

23
saat tanah kering, laju infiltrasi tinggi. Setelah tanah menjadi jenuh air, maka laju
infiltrasi akan menurun dan menjadi konstan. Faktor-faktor yang mempengaruhi laju
infiltrasi antara lain tekstur tanah, struktur tanah yang berkaitan ukuran pori tanah dan
kemantapan pori, kandungan air, dan profil tanah. kemampuan tanah untuk menyerap
air infiltrasi pada suatu saat dinamai kapasitas infiltrasi (infiltration capacity) tanah
(Arsyad,2006). Laju infiltrasi (infiltration rate) adalah jumlah air yang masuk ke dalam
tanah untuk periode tertentu. Laju infiltrasi dipengaruhi secara langsung oleh tekstur
tanah (soil tekstur) penutupan tanah (soil cover) kadar lengas di dalam tanah (moisture
content), suhu tanah (soil temperatur), jenis presipitasi (precipition type), dan intesintas
hujan (rainfall intensity), (Indarto,2010). Laju air infiltrasi yang dipengaruhi oleh gaya
gravitasi dibatasi oleh besarnya diameter pori-pori tanah. Di bawah pengaruh gaya
gravitasi, air hujan mengalir vertikal ke dalam tanah melalui profil tanah.
Pada sisi lain, gaya kapiler bersifat mengalirkan air tersebut tegak lurus ke atas,
ke bawah dan ke arah horisontal (lateral). Gaya kapiler tanah ini bekerja nyata pada
tanah dengan pori-pori yang relatif kecil. Pada tanah dengan pori-pori yang relatif
besar, gaya ini dapat diabaikan pengaruhnya dan air mengalir ke tanah yang lebih
dalam oleh pengaruh gaya gravitasi. Dalam perjalanannya tersebut, air juga mengalami
penyebaran ke arah lateral akibat tarikan gaya kapiler tanah, terutama ke arah tanah
dengan pori-pori yang lebih sempit dan tanah yang lebih kering (Asdak 2004).
Faktor - faktor yang mempengaruhi proses infiltrasi, yakni: karakteristik hujan
(curah hujan, durasi hujan), kondisi permukaan tanah, kondisi penutup permukaan,
transmibilitas tanah, dan karakterisik air yang berinfiltrasi (Darwis, 2018). Peresapan
air ke dalam tanah ditunjukkan pada Gambar 2.5 berikut ini:

24
 Sumber : The Water Cycle – USGS, 2016
Gambar 2.5 Peresapan Air ke Dalam Tanah

Pada Gambar 2.5 di atas, air yang jatuh dari proses presipitasi akan mengalami
proses infiltrasi yang masuk ke dalam tanah. Bagian atas permukaan tempat adanya air
tanah disebut muka air tanah. Tanah yang berada di bawah muka air tanah akan jenuh
oleh air. Zona aquifer diisi ulang (recharge) oleh rembesan air hujan yang telah
terinfiltrasi yang disebut proses perkolasi.
Infiltrasi dapat diketahui melalui beberapa cara, yakni dengan Inflow - outflow,
analisis data hujan dan hidrograf, menggunakan alat ring infiltrometer dan melakukan
uji lapangan. Perhitungan model persamaaan kurva kapasitas infiltrasi yang
dikemukakan oleh Horton adalah sebagai berikut:
f = fc + (fo - fc) x e kt ................................................................................ (2.26)
Dimana:
f : laju infiltrasi nyata (cm/jam)
fc : laju infiltrasi tetap (cm/jam)
fo : laju infiltrasi awal (cm/jam)
k : konstanta geofisik
t : waktu (t)
e : 2,718281820

25
 Untuk menentukan kelas inflitrasi, digunakan klasifikasi menurut U.S Soil
Conservation.
Tabel 2.9 Klasifikasi Laju Infiltrasi Menurut U.S Soil Conservation.

Sumber : U.S Soil Conservation

2.5 Drainase
Drainase berfungsi untuk membuang air lebih, mengangkut limbah dan mencuci
polusi dari daerah perkotaan, mengatur arah dan kecepatan aliran, mengatur elevasi
muka air tanah, menjadi sumberdaya alternatif serta dapat menjadi salah satu prasarana
untuk mencegah erosi dan gangguan stabilitas lereng bagi daerah perbukitan. Menurut
(Suripin, 2004), drainase secara garis besar dapat diartikan sebagai tindakan teknis
untuk mengurangi kelebihan air, baik yang berasal dari hujan, rembesan, maupun
kelebihan air irigasi kawasan/lahan sehingga fungsi dari kawasan/lahan tidak
terganggu. Berdasarkan kegunaannya, sistem drainase perkotaan dapat digolongkan
menjadi 2 macam, yakni:
a) Sistem yang hanya melayani pembuangan bagi air hujan saja (storm drainage)
Sistem drainase ini dibuat hanya untuk mengalirkan air hujan saja dengan
frekuensi yang direncanakan.
b) Sistem drainase untuk air limbah (sewerage)
Sistem drainase ini dibuat untuk menampung dan mengalirkan air limbah
perkotaan ke Instalasi Pengolahan Air Limbah (IPAL)

26
 Gambar 2.6 Ilustrasi storm drainage dan sewerage

Sedangkan berdasarkan letaknya, sistem drainase dapat digolongkan menjadi 2

macam, yakni:
a) Sistem drainase terbuka
Sistem drainase ini dibuat dengan tidak menutupi permukaan airnya dan dibuat
di atas permukaan tanah. Sistem ini mudah dibuat dan mudah operasional dan
pemeliharaannya, namun sistem ini mudah dimasuki sampah dan bahan
pencemar lainnya.

Gambar 2.7 Drainase Terbuka

27
 b) Sistem drainase tertutup
Sistem drainase ini dibuat dengan menutupi permukaan airnya, yang artinya
terpendam di bawah permukaan tanah. Sistem ini dapat diterapkan untuk sistem
drainase air limbah yang terpisah dan sebagian terpisah terutama pada bagian
saluran tersier dan sekunder (Mulyanto, 2013).

Gambar 2.8 Drainase Tertutup

Drainase sebagai penampung segala macam air buangan salah satunya air hujan
merupakan suatu bangunan yang memiliki kapasitas tampung. Kapasitas tampung yang
dimiliki oleh drainase dapat penuh sewaktu-waktu jika material yang ditampung
melebihi kapasitas. Bila kapasitas tampung drainase telah penuh, air dan material yang
ada pada sistem drainase akan meluap dan melimpas ke jalanan dan sekitarnya. Oleh
sebab itu diperlukan suatu upaya untuk meminimalisir penuhnya kapasitas sistem
drainase. Pemanfaatan air hujan melalui LRB merupakan salah satu upaya yang mana
pada beberapa penelitian dikatakan efektif dalam mengurangi beban drainase.
Sehingga dapat menanggulangibencana banjir. Indonesia yang sering terjadi bencana
banjir di beberapa daerah digagaskan untuk menerapkan eco-drainase dengan
menambahkan LRB atau sumur resapan pada sistemnya

Reduksi beban drainase akibat adanya LRB dapat dihitung dengan

28
membandingkan pengaruh LRB terhadap debit hujan yang jatuh di seluruh wilayah
(Meliala, 2015) dapat dituliskan pada rumus berikut ini:

Reduksi total drainase (%) =

 QserapLRB x 100% ................................... (2.27)
 Qwilayah
Dimana :
∑Qserap LRB : Debit yang dapat diserap oleh LRB (m3/detik)
∑Qwilayah : Debit hujan yang jatuh di seluruh wilayah penelitian (m3/detik)

2.6 Lubang Resapan Biopori (LRB)

Lubang Resapan Biopori (LRB) merupakan lubang silinder vertikal dibuat di
tanah dengan permukaan air tanah yang dangkal, tidak sampai permukaan air tanah,
lubang diisi dengan sampah organik. LRB berbentuk pori-pori yang terbentuk oleh
aktivitas fauna tanah atau akar tanaman. LRB merupakan salah satu teknologi sebagai
upaya strategis untuk meningkatkan daya serap air dan meminimalkan terjadinya
banjir. Salah satu penyebab banjir karena kekurangan lahan untuk daerah resapan air
sehingga saat hujan air tidak dapat terserap ke dalam tanah. Dalam pengaplikasiannya,
biopori juga tidak membutuhkan banyak biaya dan cara membuatnya cukup sederhana
(Permatasari, 2015). Biopori berkontribusi pada pengangkutan udara, air dan zat
terlarut melalui tanah. Pengangkutan oksigen dari permukaan tanah ke lapisan tanah
yang lebih dalam. Biopori dapat meningkatkan infiltrasi air yang dapat menguntungkan
pada kesuburan tanah karena mengurangi risiko tambak air di dataran datar dan
mengurangi limpasan air serta erosi tanah potensial di daerah miring. Selain infiltrasi
air pada permukaan tanah, biopori juga berkontribusi terhadap air perkolasi lebih dalam
pada profil tanah (Kautz, 2014).
LRB berbentuk silindris yang dibuat vertikal ke tanah dengan diameter 10 cm
dan kedalaman 100 cm. LRB diisi dengan sampah organik untuk memberi nutrisi
mikroorganisme tanah, dimana mikroorganisme akan menciptakan poripori di dalam

29
tanah. Biopori memiliki manfaat ekologis dan lingkungan, yang meningkatkan
penyerapan air tanah, pengelolaan sampah organik, dan meningkatkan aktivitas
mikroorganisme untuk kesuburan tanah.
2.6.1 Keunggulan Biopori
Lubang resapan biopori adalah teknologi tepat guna dan ramah lingkungan untuk
mengatasi banjir dengan cara :
a. Meningkatkan Daya Resapan Air.
Kehadiran lubang resapan biopori secara langsung akan menambah bidang resapan
air, setidaknya sebesar luas kolom/dinding lubang. Aktivitas fauna tanah pada
lubang terbentuk dan senantiasa terpelihara keberadaannya. Oleh karena itu bidang
resapan ini akan selalu terjaga kemampuannya dalam meresapkan air. Kombinasi
antara luas bidang resapan dengan kehadiran biopori secara bersama-sama akan
meningkatkan kemampuan dalam meresapkan air
b. Mengubah Sampah Organik Menjadi Kompos
Sampah organik didalamnya menjadi sumber energi bagi organisme tanah untuk
melakukan kegiatannya melalui dekomposisi, kemudian sampah itu disebut
kompos. Kompos dapat dipanen pada setiap periode tertentu dan dapat
dimanfaatkan sebagai pupuk organik pada berbagai jenis tanaman. Proses tersebut
mengurangi terbentuknya gas metan yang merupakan salah satu gas rumah kaca,
terbentuk saat sampah organik dibuang secara ditimbun/landfill. Jadi secara tidak
langsung lubang biopori juga dapat mengurangi efek rumah kaca, pemanasan global
dan memelihara biodiversitas dalam tanah
c. Memanfaatkan peran aktivitas Fauna Tanah dan Akar Tanaman
Seperti disebutkan di atas, LRB diaktifkan oleh organism tanah dan perakaran
tanaman. Aktivitas merekalah yang selanjutnya menciptakan rongga-rongga atau
liang-liang di dalam tanah yang akan menjadi saluran untuk meresap air.
Pemanfaatan aktivitas mereka maka lubang tersebut senantiasa terpelihara

30
 keberadaannya sehingga kemampuan peresapannya akan tetap terjaga tanpa campur
tangan langsung dari manusia, tentunya sangat menghemat tenaga dan biaya. Peran
faktor manusia dalam hal ini adalah memberi pakan kepada mereka berupa sampah
organik pada periode tertentu, karena akan menjadi humus dan tubuh biota dalam
tanah, tidak cepat diemisikan ke atmosfir sebagai gas rumah kaca.
2.6.2 Parameter Pemilihan Lokasi Lubang Resapan Biopori
Dalam membuat LRB, harus memperhatikan beberapa aspek agar tidak
membahayakan manusia dan hewan. Beberapa aspek yang perlu diperhatikan dalam
menentukan lokasi pembuatan biopori menurut (Brata dan Nelistya, 2008), yakni:
1. Alur air
Lubang resapan biopori sebaiknya dibuat pada lokasi-lokasi terkumpulnya air saat
hujan turun. Dengan mengacu pada prinsip air mengalir dari tempat yang tinggi ke
tempat yang rendah, dapat diketahui kemana arah aliran air dan menentukan lokasi
lubang resapan biopori agar air dapat masuk ke dalamnya.
2. Aspek keamanan
Lubang resapan biopori sebaiknya dibuat pada tempat yang tidak dilalui orang,
kendaraan atau hewan untuk pertimbangan keamanan dan tidak membahayakan.
3. Tata letak
Tata letak juga harus diperhatikan dalam membuat lubang resapan biopori agar tidak
merusak estetika lahan. Beberapa tempat yang disarakan seperti saluran
pembuangan air, sekeliling pohon, perubahan kontur taman, tepi taman dan samping
pagar.
4. Kondisi tanah
Tekstur tanah juga diperhatikan dalam pembuatan lubang resapan biopori. tanah
dengan tekstur pasir akan lebih cepat meresapkan air dari pada tanah liat. Namun,
tanah dengan kondisi liat, laju peresapan air dapat dipercepat dengan adanya
kompos.

31
5. Tata guna lahan
Tata guna lahan juga dapat mempengaruhi dalam pembuatan lubang resapan
biopori. Pada tanah yang tertutup beton dan di pemukiman padat, daya resap tanah
kecil, sehingga di pemukiman padat penduduk diperlukan lebih banyak lubang
resapan biopori untuk meningkatkan daya resap tanah.
2.6.3 Desain Lubang Resapan Biopori
Cara membuat LRB berdasarkan Peraturan Menteri Negara Lingkungan Hidup
Nomor 12 Tahun 2009 Tentang Pemanfaatan Air Hujan adalah sebagai berikut:
1. Persyaratan lokasi
a. Daerah sekitar pemukiman, taman, halaman parkir dan sekitar pohon; dan/atau
b. Pada daerah yang dilewati aliran air hujan.
2. Konstruksi
a. Membuat lubang silindris ke dalam tanah dengan diameter 10 cm, kedalaman 100
cm atau tidak melampaui kedalaman air tanah. Jarak pembuatan LRB antara 50 –
100 cm;
b. Memperkuat mulut atau pangkal lubang dengan menggunakan:
1. Paralon dengan diameter 10 cm, panjang minimal 10 cm; atau
2. Adukan semen selebar 2 – 3 cm, setebal 2 cm di sekeliling mulut lubang.
3. Mengisi lubang resapan biopori dengan sampah organik yang berasa dari
dedaunan, pangkasan rumput dari halaman atau sampah dapur; dan
4. Menutup lubang resapan biopori dengan kawat saringan.

32
 Sumber: Lampiran Peraturan Menteri Pekerjaan Umum Nomor 11 /PRT/M/2014
Gambar 2.9 Model LRB

c. Pemilihan Alat Biopori

1. Alat Biopori Model-U
Alat ini cocok untuk digunakan untuk membuat lubang pada tanah berstruktur
liat (tanah liat). Untuk memudahkan penggunaannya, pada pegangan alat tersebut
terdapat karet. Spesifikasi dari alat biopori model U tersebut meliputi : tinggi 130
cm, panjang pegangan 42 cm, besi diameter 19 mm, berat 4 kg dan bahan pisau
dari besi hardner.

Gambar 2.7 Alat Biopori Model-U

2. Alat Biopori Model Putar
Model ini cocok digunakan untuk tanah berpasir. Pada bagian pegangan terdapat
karet untuk memudahkan dalam menggunakannya. Spesifikasi alat model ini

33
 hampir sama dengan model U, hanya berbeda pada mata bornya dimana untuk
alat model putar menggunakan mata bor 2 buah spiral plate dengan lebar plate
11,5 cm (efektif lubang 4” = 10 cm)

Gambar 2.8 Alat Biopori Model Putar

3. Alat Biopori Mesin
Mesin tersebut menggunakan mesin 2 tak dengan bensin dicampur dengan oli
samping dengan perbanding 25:1. Untuk mata bor dapat menggunakan mata bor
standar berdiameter 10 cm.

Gambar 2.9 Alat Biopori Mesin

34
 4. Alat Biopori Tambahan (penutup)
Berbagai macam aksesoris tambahan berupa penutup dapat diplikasikan pada
lubang biopori yang sudah dibuat. Penutup tersebut berfungsi untuk menahan
kemungkinan lubang tertutup tanah/longsor.

Gambar 2.10 Alat Biopori Tambahan

3. Pemeliharaan
a. mengisi sampah organik kedalam LRB;
b. memasukkan sampah organik secara berkala pada saat terjadi penurunan volume
sampah organik pada LRB; dan/atau
c. mengambil sampah organik yang ada dalam LRB setelah menjadi kompos
diperkirakan 2 – 3 bulan telah terjadi proses pelapukan
2.6.4 Kebutuhan Lubang Resapan Biopori
Menentukan jumlah LRB yang ideal adalah dengan menghitung dengan
menggunakan rumus berikut ini (Brata dan Nelistya, 2008):

Intensitas Hujan (mm/jam) x Luas Bidang Kedap (m 2 )

Jumlah LRB = ....... (2.28)
Laju Resapan Air/Lubang (liter/jam)

Menghitung luas RTH yang dibutuhkan untuk membuat sejumlah LRB yang
telah dihitung. Jumlah LRB maksimum dapat dihitung menggunakan rumus (Meliala,
2015) dihitung menggunakan rumus (Meliala, 2015) :

35
 Luas Ruang Hijau Terbuka
LRBMaksimum = x Jumlah Lubang Ideal ............... (2.29)
Luas Tanah Ideal m 2

2.7 Penelitian Terdahulu

Penelitian sebelumnya yang digunakan sebagai acuan oleh penulis diantaranya
dapat dilihat pada berikut :
Tabel 2.10 Penelitian Terdahulu
No Nama
Judul Penelitian Peneliti/Tahun Hasil Peneliti
Pemanfaatan Air Febrina Tangki PAH dan Lubang Resapan
Hujan melalui PAH Rachmadin Biopori (LRB) dapat mereduksi beban
dan Biopori Dalam Meliala/2015 aliran drainase sebesar 50,4% atau
1. Mereduksi (Skripsi sebesar 18,632 m3/det dari debit hujan
Beban Drainase Jurusan Teknik yang jatuh di seluruh kawasan rawan
Sipil banjir(Qwilayah = 36,957m3/det).

Kajian Drainase I WayanMudra Satu unit LRB dapat menampung air

Sistem Biopori di danSriliani sebanyak 0,03 m3 (30 liter). Dapat
2. Kelurahan Surbakti/2016 dibuat LRB sebanyak 2.500 lubang
Tanjungrejo (JurnalSpectra biopori per hektar (bila jarak antar
Kecamatan Sukun Vol.14 No.28) biopori tersebut (2 x 2 meter maka),
Kota Malang yang berarti dapat menampung
tambahan air sebanyak 75 m3 atausetara
dengan 75.000 liter air per hektar.

Studi resapan Luluk Martha Jumlah lubang resapan biopori (LRB)

air hujan H05214003. yang dapat diterapkan di Universitas
3. melalui Lubang 2018 Islam Negeri Sunan Ampel Surabaya
Resapan adalah 741 buah pada lahan ruang
Biopori (LRB) terbuka seluas 1481,84 m2.Besar
sebagai upaya pemanfaatan lubang resapan biopori
mereduksi (LRB) dalam mereduksi beban drainase
beban drainase di Universitas Islam Negeri Sunan
di Universitas Ampel Surabaya adalah sebesar 42, 83%.
Islam Negeri
Sunan Ampel
Surabaya

36
 BAB III
METODOLOGI PENELITIAN

3.1 Umum
Penelitian ini membahas mengenai pemanfaatan air hujan melalui teknologi
resapan air hujan yakni Lubang Resapan Biopori sebagai upaya dalam mereduksi
beban drainase di Kampus Institute Teknologi Nasional.
3.2 Lokasi Penelitian
Berikut ini lokasi yang akan ditinjau dalam penelitian ini :
Nama Tempat : Institut Teknologi Nasional Bandung.
Lokasi : Jl. Phh. Mustofa No.23, Neglasari, Kec Cibeunying Kaler,
Kota Bandung, Jawa Barat 40124. Provinsi Jawa Barat
Luas lahan : 52.954 m2
Luas bangunan : 41.205 m2

Sumber : Google Maps, 2022

Gambar 3.1 Lokasi Penelitian Institute Teknologi Nasional

37
3.3 Alur Tahapan Penelitian

Mulai

Perumusan Masalah

Pengumpulan Data

1. Data Analisis Data curah Peta Administrasi

Butiran Tanah hujan harian dan Data Luas Ruang
2. Data Infiltrasi Tanah dalam 10 tahun Terbuka Hijau
3. Data Permeabilitas terakhir Kampus Institute
Tanah Teknologi Nasional
Bandung

1. Analisis Data Hidrologi

2. Analisa Frekuensi Curah
Hujan Rencana
3. Perhitungan Intensitas
Hujan
2
R  24  3
I = 24  
24  t 

Lubang Resapan Biopori

1. Menentukan Desain Lubang Biopori
2. Menganalisis Jumlah Lubang Biopori

Reduksi Beban Drainase

Kesimpulan dan Saran

Selesai

Gambar 3.2 Alur Tahapan Penelitian

38
3.4 Tahapan Penelitian
Berdasarkan pada kebutuhan analisis, maka pengumpulan data merupakan tahap
yang cukup krusial dimana dengan kecukupan data serta validasi data yang baik akan
dapat menjadi dasar yang baik dalam melakukan analisis. Ada beberapa tahapan dalam
dalam pengumpulan data antara lain sebagai berikut :
3.4.1 Tahap Persiapan
Pada tahap persiapan, dilakukan studi literatur terhadap obyek penelitian, proses
administrasi di program studi, hingga memperoleh persetujuan pelaksanaan penelitian
pada obyek yang dikendaki.
3.4.2 Tahap Pelaksanaan
Penelitian Tahap pelaksanaan penelitian dilakukan dengan cara pengumpulan
data primer dan data sekunder. Data primer dan data sekunder yang dibutuhkan adalah
sebagai berikut :
a. Data Primer
Data primer yang dibutuhkan dalam penelitian antara lain:
1. Nilai Permeabilitas Tanah
Nilai permeabilitas tanah di kampus Institut Teknologi Nasional Bandung
didapatkan menggunakan sampel tanah di lokasi penelitian kampus Institut
Teknologi Nasional Bandung. Uji nilai permeabilitas tanah pada penelitian ini
bekerja sama dengan Laboratorium Geoteknik FTSP, Jurusan Teknik Sipil, Institut
Teknologi Nasional
 Perlatan dan bahan yang digunakan
Peralatan
 Permeameter dengan perlengkapannya
 Timbangan dengan ketelitian 0,1 gram
 Termometer
 Stopwatch

39
 Gelas ukur kapasitas 500 ml dan sendok
Bahan yang digunakan
 Tanah asli
 Kertas Filter
Prosedur Pengujian
1. Siapkan Sample tanah secukupnya dan timbang kira kira 500 gr.
2. Letakkan silinder diatas plat dasar dan padatkan sampel tanah didalam silinder
dengan alat pemadatan
3. Letakkan saringan pada plat dasar dengan batu pori dan letakkan silinder yang berisi
tanah diatasnya. Kemudian letakkan batu pori diatas sampel tanah dan kenakan plat
penutup
4. Tentukan berat sampel tanah didalam silinder dengan cara mengurangi berat sampel
tanah yang disiapkan dengan sisa tanah
5. Tentukan berat jenis (Gs) dan kadar air tanah (w)
6. Pasangkan silinder yang sudah terisi sampel dengan selang yang menghubungkan
buret
7. Tutup keran pada buret dan isi buret dengan air
8. Jenuhkan sampel tanah dengan cara membuka keran pada buret dan membiarkan air
mengalir melalui sample tanah, sehingga air keluar dari bawah silinder.
9. Isi kembali buret dengan air hingga suatu ketinggian dan ukur tinggi muka air
tersebut dari ujung bawah sampel tanah untuk mendapatkan h1
10. Alirkan dair dan tekanlah stopwatch. Biarkan air mengalir melalui sampel tanah
hingga air dalam buret hampir kosong atau hingga ketinggian tertentu
11. Stop aliran air dan tekanlah stopwatch, kemudian catat pembacaan waktu dan tinggi
muka air pada buret untuk mendapatkan h2
12. Buret isi kembali dengan air dan ulang percobaan 2 kali lagi. Catat pula suhu air
dalam buret untuk setiap kali percobaan

40
2. Laju Infiltrasi
Laju infiltrasi tanah di kampus Institut Teknologi Nasional Bandung didapatkan
dengan mengukur langsung di lapangan dengan menggunakan metode infiltrasi
tanah. Uji lapangan laju infiltrasi tanah digunakaan untuk mencari angka
peresapan. Uji ini berfungsi untuk mengetahui daya resap tanah terhadap air. Uji
lapangan infiltrasi menggunakan prinsip infiltrasi. Infiltrasi merupakan proses
masuk/mengalirnya air ke dalam tanah secara gravitasi.
- Perlatan dan bahan yang digunakan
Peralatan
 Ring infiltrometer: single-ring infiltrometer umumnya berukuran diameter 10-
50 cm dan panjang atau tinggi 10-20 cm. Ukuran doublering infiltrometer
adalah ring pengukur/ring bagian dalam umumnya berdiameter 10-20 cm,
sedangkan ring bagian luar (ring penyangga/buffer ring) berdiameter 50 cm.
Panjang ring pengukur maupun ring penyangga sama dengan panjang single-
ring infiltrometer yaitu 10-20 cm.
 Balok kayu dan palu
 Stopwatch (alat pengukur waktu lainnya),
 Spon kasar.
 Bila penambahan air dilakukan secara otomatis, maka gunakan mariotte
reservoir, namun bila penambahan air dilakukan secara manual, maka
diperlukan ember atau drum, gayung, gelas ukur, penggaris atau meteran.
- Prosedur Pengujian
1. Benamkan ring secara vertikal ke dalam tanah sedalam 3-10 cm menggunakan
balok kayu dan palu atau penumbur hidrolik. Pastikan bahwa kedalaman ring
cukup untuk membuat ring kuat berdiri. Namun demikian perhitungkan pula
tebal ring yang akan digenangi, misalnya bila kedalaman pembenaman ring 5
cm dan kedalaman penggenangan juga 5 cm, maka panjang ring yang

41
 digunakan minimal 11 cm. Gangguan terhadap tanah akibat proses
pembenaman ring harus seminimal mungkin. Hindari pengikisan atau
perataan tanah. Bila double ring infiltrometer yang digunakan, maka ring
pengukur dibenamkan terlebih dahulu.
2. Hindari kebocoran di sekitar dinding ring dengan cara memadatkan bagian
tanah yang bersentuhan dengan dinding ring. Bila terbentuk celah yang besar,
maka perlu dilakukan perekatan dengan menggunakan serbuk bentonit atau
liat halus.
3. Genangi ring pengukur dengan tingkat kedalaman yang konstan, dan ukur
kecepatan masuknya air ke dalam tanah. Bila double ring infiltrometer yang
digunakan, maka samakan ketinggian genangan pada ring penyangga dengan
ring pengukur. Tinggi genangan biasanya bekisar antara 5-20 cm. Cara yang
mudah untuk mengatur tinggi genangan secara konstan adalah dengan
menggunakan mariotte reservoir ketinggian pelampung pada marriot reservoir
dibuat sama dengan ketinggian air pada ring pengukur, sedangkan kecepatan
penurunan air pada marriote reservoir dapat digunakan untuk menghitung laju
infiltrasi. Alternatif lainnya adalah dengan menggunakan katup apung (float
valve) yang dihubungkan (via tabung atau selang yang bersifat flexible)
dengan penampung air yang mengalir dengan menggunakan gaya gravitasi
(gravity-feed reservoir). Cara ini sering digunakan pada tanah-tanah yang
mempunyai laju infiltasi tinggi. Cara yang paling sederhana adalah dengan
menambahkan air secara manual, biasanya digunakan untuk tanah dengan laju
infiltrasi rendah. Untuk mengetahui kapan air harus ditambahkan, diperlukan
penunjuk/ pointer (yang paling sederhana adalah penggaris atau batang
kayu/logam yang ditera) atau bisa digunakan semacam kait pengukur (hook
gauge). Ketika permukaan air dalam ring pengukur turun dan sampai pada
titik penunjuk (pointer) atau hook gauge level, maka lakukan penambahan air

42
 sampai permukaan air dalam ring kembali ke titik awal/preset mark. Rata-rata
laju infiltrasi ditetapkan/ dihitung dari volume penambahan air dan interval
waktu penambahan. Kedalaman penggenangan (H) merupakan ketinggian air
yang terletak pada pertengahan antara preset mark dan pointer (hook gauge).
4. Quasy-steady state flow (aliran air yang konstan) diasumsikan terjadi ketika
kecepatan penurunan air di dalam ring menjadi konstan. Waktu yang
dibutuhkan untuk mencapai quasy-steady state flow (waktu kesetimbangan)
umumnya meningkat dengan semakin halusnya tekstur tanah, menurunnya
struktur tanah, meningkatnya kedalaman penggenangan (H) dan kedalaman
pembenaman ring (d), dan semakin besarnya radius ring.
b. Data Sekunder
1. Peta administrasi kampus Institute Teknologi Nasional Bandung
Peta administrasi kampus Institute Teknologi Nasional Bandung didapatkan dari
bagian Biro Keuangan dan Umum Institut Teknologi Nasional Bandung.
2. Data hujan harian dalam 10 tahun terakhir
Data hujan harian dalam 10 tahun terakhir didapatkan dari Badan Pusat Statistik
Kota Bandung
3. Data luas atap bangunan dan luas ruang terbuka hijau Data luas RTH selain
didapatkan dari survei langsung dan Biro Keuangan dan Umum Institut
Teknologi Nasional Bandung.

3.4.3 Tahap Penyusunan Laporan

Tahap penyusunan laporan dilakukan dengan melaporkan semua hasil penelitian
serta melakukan analisis data, kemudian menuliskan sebagai laporan akhir mengenai
pemanfataan air hujan melalui lubang resapan biopori sebagai upaya mereduksi beban
drainase di Institute Teknologi Nasional Bandung.

43
3.4.4 Analisa Data dan Pembahasan
Analisa data yang dilakukan terdiri dari beberapa tahap. Tahap-tahap tersebut
yaitu :
1. Menghitung Analisa Hidrologi
Data dengan distribusi normal diperlukan dalam pengujian statistik parametrik.
Curah hujan rancangan dengan kala ulang 2 hingga 100 tahun akan dianalisa
berdasarkan, metode gumbel pada Persamaan 2.10, metode Log Person tipe III
pada Persamaan 2.13, metode normal pada Persamaan 2.17.
2. Uji Kecocokan
kemudian dilakukan uji kecocokan dengan uji Chi-Square dan uji Smirnov
Kolmogorov.
3. Menghitung intensitas hujan dan debit limpasan
Intensitas hujan dapat dihitung dengan menggunakan rumus pada Persamaan 2.1
mengenai perhitungan intensitas hujan Mononobe
4. Menganalisa Permeabilitas
Pengujian permeabilitas tanah dilakukan di laboratorium menggunakan metode
Constant Head Permeameter pada Persamaan 2.24 dan Variable/Falling Head
Permeameter pada Persamaan 2.25.
5. Menganalisa Laju Infiltrasi
Laju air yang terinfiltrasi ke tanah selama kurun waktu tertentu dapat dihitung
dengan menggunakan data penurunan ketinggian air dalam kurun waktu tertentu.
dapat dihitung dengan menggunakan rumus pada Persamaan 2.26
6. Menganalisa jumlah kebutuhan lubang resapan biopori di Institute Teknologi
Nasional Bandung
Jumlah lubang resapan biopori yang dibutuhkan dapat dihitung menggunakan
rumus pada Persamaan 2.28 dan Jumlah lubang resapan biopori maksimum ada
pada Persamaan 2.29

44
7. Menganalisa reduksi beban drainase di Institute Teknologi Nasional Bandung.
Analisa reduksi beban drainase dapat dapat dihitung menggunakan rumus pada
Persamaan 2.27

45
 DAFTAR PUSTAKA

Badan Standarisasi Nasional. 2012. Tata cara pengukuran laju infiltrasi tanah di
lapangan menggunakan infiltrometer cincin ganda, SNI 7752:2012
Brata, R. & A. Nelistya. 2008. Lubang Resapan Biopori. Jakarta: Penebar Swadaya.
Darwia, Seva, Ichwana, Mustafril. 2017. Laju Infiltrasi Lubang Resapan Biopori
(LRB) Berdasarkan Jenis Bahan Organik Sebagai Upaya Konservasi Air dan
Tanah. Jurnal Ilmiah Mahasiswa Pertanian Unsyiah. Vol.2. No.1.
Dengah, G. P., Supit, C. J., Tangkudung, H., Sipil, T., Sam, U., Manado, R., …
Manado, K. (2019). Analisis Perencanaan Lubang Resapan Biopori Untuk
Mereduksi Genangan Di Jalan Dahlia Raya II Perumahan Griya Paniki Indah
Kota Manado. Tekno, 17(73), 145–151.
Habibiyah, A. W. 2015. Pengaruh Jenis Sampah, Variasi Umur Sampah Terhadap Laju
Infiltrasi Lubang Resapan Biopori (LRB) di Kampus II Universitas PGRI Adi
Buana Surabaya. Tugas Akhir. Program Studi Teknik Lingkungan. Fakultas
Teknik Sipil dan Perencanaan. Universitas PGRI Adi Buana Surabaya.
Indriatmoko, R. Haryoto & H. D. Wahjono. Teknologi Konservasi Air Tanah dengan
Sumur Resapan. Jakarta: Badan Pengkajian dan Penerapan Teknologi.
Janeiro, D. O. R. I. O. D. E. (2018). Studi resapan air hujan melalui lubang resapan
biopori sebagai upaya mereduksi beban drainase di Universitas Islam Negeri
Sunan Ampel Surabaya, (21), 1–9.
Ladianto, Abdi. 2016. Biopore: Vertical Cemetery Of Muslim Society In Surabaya.
International Journal of Education and Research. Vol. 4. No. 6. ISSN: 2411-
5681.
Peraturan Menteri Negara Lingkungan Hidup, 2009. Peraturan Menteri Negara
Lingkungan Hidup Nomor 12 Tahun 2009 tentang Pemanfaatan Air Hujan.

46
Permatasari, Laras. 2015. Biopore Infiltration Hole: "One Day For Biopore" As An
Alternative Prevent Flood. International Journal of Advances in Science
Engineering and Technology. Volume 3. Issue 2. ISSN: 2321- 9009.
Suripin. 2004. Sistem Drainase Perkotaan yang Berkelanjutan. Yogyakarta: Andi
Offset.
Victorianto E, dkk. Pengaruh lubang resapan biopori terhadap limpasan
permukaan, Jurusan Teknik Sipil, Universitas Sebelas Maret.e-journal Matriks Teknik
Sipil (2014, ISSN 2354-8630)

47
 BAB IV
ANALISIS DAN PEMBAHASAN

4.1 Analisa Data Hidrologi

Data curah hujan dalam penelitian ini menggunakan data curah hujan pada
stasiun terdekat dengan lokasi penelitian. Stasiun hujan yang diambil adalah stasiun
hujan coblong. Data curah hujan stasiun hujan disajikan pada Tabel 4.1 berikut ini:
Tabel 4.1 Data Curah Hujan Bulanan Maksimum Kota Bandung

Bulan Dalam Setahun

Tahun Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Annual
2005 43,7 81 48 85 80 56 19,5 44,5 53,1 29,5 52,5 38,7 85
2006 52,5 57,7 17 94,3 32,6 21,1 20,3 0 0,3 33,2 59,2 59 94,3
2007 22,6 52,8 17 69,5 43,4 53,5 4,4 0 15,7 27 43 52,1 69,5
2008 46,5 20,1 47,4 50,3 61,9 20,4 3,6 21,7 34,8 51 34,2 67,8 67,8
2009 53,4 58 74 43,8 37,7 29,5 14,5 0,5 8,5 43,5 88,9 59,6 88,9
2010 86 82,4 94 27 92 27,4 61 22 55,5 123 87,5 78 122,9
2011 17,5 26,5 20,5 73,5 56 44,4 36,9 1,6 38,5 19,6 44 62,7 73,5
2012 12,1 47 36,8 65,4 66,4 50,4 22,2 0 11 18 83 78,5 83
2013 32,3 55,8 59,8 46,2 29,3 68,4 60,2 30,8 62 11,7 22,3 64,8 68,4
2014 54,8 15,5 58,4 27,8 62 36,8 37,3 41,7 0,6 50,2 44,1 40,8 62
2015 50,5 46,1 52,5 46,5 77,7 26 0,3 5,7 43,2 32,9 62,3 46,9 77,7
2016 48 32,6 86,3 113 74,7 38,2 44,6 49,7 46,8 83,5 87,1 15,2 112,6
2017 13,2 65,8 73,5 30,4 71,5 20,8 7,9 29,3 56 39,1 65 37,5 73,5
2018 45,6 71 54,5 85,2 55,1 28,2 0,3 27,3 18,6 26 67,6 58,7 85,2
2019 83,3 40 51,1 49,7 59 11 8,8 0,2 32,3 26 61 57 83,3
Max 86 82,4 94 113 92 68,4 61 49,7 62 123 88,9 78,5 122,9
Sumber : Badan Pusat Statistik Kota Bandung
4.1.1 Parameter Statistik

Parameter statistik dapat diketahui mula- mula dengan menghitung (Xi- X ),(Xi-
  
X )2, (Xi- X )3, (Xi- X )4, dimana:

48
Xi : Besarnya curah hujan daerah (mm)

X : Rata-rata curah hujan maksimum daerah (mm)

Hasil perhitungan parameter statistik ditunjukkan pada Tabel 4.2 berikut:

Tabel 4.2 Parameter Statistik

Px Px Rata-
No. Tahun (Xi-X) (Xi-X)2 (Xi-X)3 (Xi-X)4
(Xi) Rata (X)

1 2005 85 83,2 2 3 6 11
2 2006 94 83,2 11 124 1378 15327
3 2007 70 83,2 -14 187 -2556 34954
4 2008 68 83,2 -15 236 -3633 55856
5 2009 89 83,2 6 33 188 1076
6 2010 123 83,2 40 1578 62697 2490741
7 2011 74 83,2 -10 194 -905 8756
8 2012 83 83,2 0 0 0 0
9 2013 68 83,2 -15 218 -3224 47634
102014 62 83,2 -21 448 -9492 200982
112015 78 83,2 -6 30 -164 897
122016 114 83,2 29 866 25481 749833
132017 74 83,2 -10 94 -905 8756
142018 85 83,2 2 4 8 17
152019 83 83,2 0 0 0 0
Jumlah 842 0 4015 68877 3614839
Sumber : Hasil Analisis
Perhitungan dispersi untuk menghitung sebaran dalam tahap selanjutnya yang
meliputi Rata Rata, deviasi standar, koefisien skewness, koefisien kurtosis. dan
koefisien variasi adalah sebagai berikut:
1. Nilai Rata-Rata
 Xi
X =  n

49
 1
 x 3614839
X = 15
16,934

X = 83,2 mm

2. Standar Deviasi (Sd)



Sd =
 (X i  X) 2
n-1

4015
Sd =
15  1
Sd = 16,93

3. Koefisien Skewness (Cs)

n 
n  (X i  X)3
i=1
Cs =
(n - 1)(n - 2) Sd 3

15 x 68877
Cs =
(15 - 1)(15 - 2) 16,933

Cs =

4. Koefisien Kurtosis (Ck)


1 n

n i=1
(X i  X) 4
Ck =
Sd 4

1
x 3614839
Ck = 15
16,934

50
Ck = 1,83

 Koefisien Variasi (Cv)

Sd
Cv = 
X

16,93
Cv =
83, 2

Cv = 0,20

4.1.2 Pemilihan Jenis Sebaran

Jenis sebaran yang digunakan dalam analisa hidrologi ada 3 macam, yakni
metode gumbel, metode log pearson tipe III, dan metode log normal :

1. Metode Gumbel
Pmax T Xmax Xt
No. Year Rank p Kt
(mm) (tahun) (mm) (mm)
1 2005 85,00 1 0,06 16,00 122,90 1,688 111,39
2 2006 94,30 2 0,13 8,00 112,60 1,120 101,91
3 2007 69,50 3 0,19 5,33 94,30 0,776 96,15
4 2008 67,80 4 0,25 4,00 88,90 0,522 91,90
5 2009 88,90 5 0,31 3,20 85,20 0,316 88,45
6 2010 122,90 6 0,38 2,67 85,00 0,139 85,49
7 2011 73,50 7 0,44 2,29 83,30 -0,019 82,85
8 2012 83,00 8 0,50 2,00 83,00 -0,164 80,42
9 2013 68,40 9 0,56 1,78 77,70 -0,302 78,13
10 2014 62,00 10 0,63 1,60 73,50 -0,435 75,90
11 2015 77,70 11 0,69 1,45 73,50 -0,568 73,67
12 2016 112,60 12 0,75 1,33 69,50 -0,705 71,38
13 2017 73,50 13 0,81 1,23 68,40 -0,852 68,92
14 2018 85,20 14 0,88 1,14 67,80 -1,021 66,09
15 2019 83,30 15 0,94 1,07 62,00 -1,246 62,34
Rata-rata Xmax, μ X 83,17

51
 Stand. Deviasi Xmax, S 16,72

2. Metode Log Pearson III

Pmax T Xmax Log Log Xt

No. Year Rank P w Z Kt
(mm) (tahun) (mm) (Xm) (Xt) (mm)
1 2005 85,00 1 0,06 16,00 122,90 2,09 2,35 1,53 1,68 2,05 112,08
2 2006 94,30 2 0,13 8,00 112,60 2,05 2,04 1,15 1,16 2,01 101,71
3 2007 69,50 3 0,19 5,33 94,30 1,97 1,83 0,89 0,83 1,98 95,61
4 2008 67,80 4 0,25 4,00 88,90 1,95 1,67 0,67 0,58 1,96 91,20
5 2009 88,90 5 0,31 3,20 85,20 1,93 1,53 0,49 0,37 1,94 87,70
6 2010 122,90 6 0,38 2,67 85,00 1,93 1,40 0,32 0,19 1,93 84,74
7 2011 73,50 7 0,44 2,29 83,30 1,92 1,29 0,16 0,02 1,91 82,14
-
8 2012 83,00 8 0,50 2,00 83,00 1,92 1,18 0,00 1,90 79,78
0,13
- -
9 2013 68,40 9 0,56 1,78 77,70 1,89 1,07 1,89 77,59
0,16 0,28
- -
10 2014 62,00 10 0,63 1,60 73,50 1,87 0,97 1,88 75,51
0,32 0,42
- -
11 2015 77,70 11 0,69 1,45 73,50 1,87 0,87 1,87 73,47
0,48 0,57
- -
12 2016 112,60 12 0,75 1,33 69,50 1,84 0,76 1,85 71,44
0,67 0,72
- -
13 2017 73,50 13 0,81 1,23 68,40 1,84 0,64 1,84 69,33
0,87 0,88
- -
14 2018 85,20 14 0,88 1,14 67,80 1,83 0,52 1,83 67,02
1,12 1,06
- -
15 2019 83,30 15 0,94 1,07 62,00 1,79 0,36 1,81 64,24
1,46 1,28
Rata-rata Xmax, μ X 1,91
Stand. Deviasi Xmax, S 0,08
Cs (Skewness) 0,79
k = Cs/6 0,13

52
4.1.3 Pengujian Keselarasan Sebaran
4.2 Analisa Jenis Tanah
4.2.1 Analisa Permeabilitas Tanah
Data pengujian permeabilitas tanah dilakukan di Laboratorium Geoteknik FTSP,
Jurusan Teknik Sipil, Institut Teknologi Nasional. Sampel tanah yang digunakan untuk
mengetahui nilai permeabilitas tanah, nilai permeabilitas tanah di peroleh berdasarkan
hasil pengujian konsolidasi. Sampel tanah yang digunakan dalam pengujian
konsolidasi didapatkan melalui proses pemboran secara manual (handboring), sample
I pada area terbuka hijau gedung 19 dan sample II area terbuka hijau gedung 8 dengan
kedalaman setiap sample tanah 0,5 m dari permukaan tanah dapat ditunjukkan pada
tabel 4. Dan tabel 4. Berikut ini

No. Hasil Laboratorium No. Hasil Laboratorium

1 Tinggi contoh (ho) = cm 10 Berat volume basah (γ ) = gr/cc
2 Tinggi solid (hs) = cm 11 Spesific gravity (Gs) =
3 Tinggi rongga (hv) = cm 12 Angka pori ( e ) =
4 Diameter ( ɸ ) = cm 13 Berat volume jenuh (γ sat) = gr/cc
5 Area (AO) = cm2 14 Berat volume effektif ( γ’) = gr/cc
6 Volume total (Vt) = cm3 15 Tekanan overburden (Po) = kg/cm2
Tekanan prakonsolidasi
7 Berat sampel (Wt) = gr 16 = kg/cm2
(Pp)
8 Berat butir (Ws) = gr 17 Koefisien kompressi (Cc) =
Koefisien konsolidasi
9 Kadar air (Wc) =% 18 = cm2/dtk
Cv(t50)
Sumber : Laboratorium Geoteknik FTSP, Jurusan Teknik Sipil, Institut Teknologi Nasional

Contoh Perhitungan

 Koefisien Konsolidasi (Cv)

k
Cv =
 w x mv

53
 k
Cv =
 w x mv

Cv =

 Koefisien perubahan volume

e
mv =
 p x (1+e)

e
mv =
 p x (1+e)

mv =

 Koefisien permeabilitas

k = CV x  w x m v

k = CV x  w x m v

k =

No. Hasil Laboratorium No. Hasil Laboratorium

1 Tinggi contoh (ho) = cm 10 Berat volume basah (γ ) = gr/cc
2 Tinggi solid (hs) = cm 11 Spesific gravity (Gs) =
3 Tinggi rongga (hv) = cm 12 Angka pori ( e ) =
4 Diameter ( ɸ ) = cm 13 Berat volume jenuh (γ sat) = gr/cc
5 Area (AO) = cm2 14 Berat volume effektif ( γ’) = gr/cc
6 Volume total (Vt) = cm3 15 Tekanan overburden (Po) = kg/cm2
Tekanan prakonsolidasi
7 Berat sampel (Wt) = gr 16 = kg/cm2
(Pp)
8 Berat butir (Ws) = gr 17 Koefisien kompressi (Cc) =

54
 Koefisien konsolidasi = 0,000139
9 Kadar air (Wc) = 29,8% 18
Cv(t50) cm2/dtk
Sumber : Laboratorium Geoteknik FTSP, Jurusan Teknik Sipil, Institut Teknologi Nasional

Contoh Perhitungan

 Koefisien Konsolidasi (Cv)

k
Cv =
 w x mv

k
Cv =
 w x mv

Cv =

 Koefisien perubahan volume

e
mv =
 p x (1+e)

e
mv =
 p x (1+e)

mv =

 Koefisien permeabilitas

k = CV x  w x m v

k = CV x  w x m v

k =

55
 No. No. Sampel Koefisien Permeabilitas (k) (cm/detik)
1. I 0,0246
2. II 0,000961

Berdasarkan Tabel 4, menunjukkan bahwa sampel I memiliki nilai koefisien

permeabilitas sebesar 0,0246 merupakan jenis tanah pasir halus sampai kasar.
Sedangkan nilai koefisien permeabilitas pada sampel II sebesar 0,000961 merupakan
jenis tanah pasir halus, pasir berlanau.

4.2.2 Analisa Gradasi Tanah (Uji Saringan-Hidro)

Pada uji ayakan saringan-hidro, digunakan 2 (dua) sampel tanah. Sampel I pada
area terbuka hijau gedung 19 dengan kedalaman 0,5 m dari permukaan tanah dan
sampel II pada area terbuka hijau gedung 8 dengan kedalaman 0,5 m dari permukaan
tanah. Hasil uji oleh Laboratorium Geoteknik FTSP, Jurusan Teknik Sipil, Institut
Teknologi Nasional. :
Diskripsi tanah : Pasir berlempung berlanau, abu-abu terang
Komposisi tanah : 23,80% kerikil; 44,30% pasir; 12,10% lanau; 19,80% lempung
Berat tanah kering : 200 gr
Berat mangkok : 26,94 gr
Berat Tertahan
No. %
No. Ø (mm) % Tertahan
Saringan (gr) Lolos
1. 50 2”
2. 25,4 1”
3. 19,05 3/4"
4. 9,5 3/8”
5. 4,76 4
6. 2,00 10
7. 0,85 20
8. 0,425 40
9. 0,125 100
10. 0,075 200
11. 0,0096
12. 0,0071
13. 0,0051

56
 14. 0,0036
15. 0,0026
16. 0,0001

Diskripsi tanah : Pasir berlempung berlanau, abu-abu terang

Komposisi tanah : 23,80% kerikil; 44,30% pasir; 12,10% lanau; 19,80% lempung
Berat tanah kering : 200 gr
Berat mangkok : 26,94 gr
Berat Tertahan
No. %
No. Ø (mm) % Tertahan
Saringan (gr) Lolos
1. 50 2”
2. 25,4 1”
3. 19,05 3/4"
4. 9,5 3/8”
5. 4,76 4
6. 2,00 10
7. 0,85 20
8. 0,425 40
9. 0,125 100
10. 0,075 200
11. 0,0096
12. 0,0071
13. 0,0051
14. 0,0036
15. 0,0026
16. 0,0001

57
58
