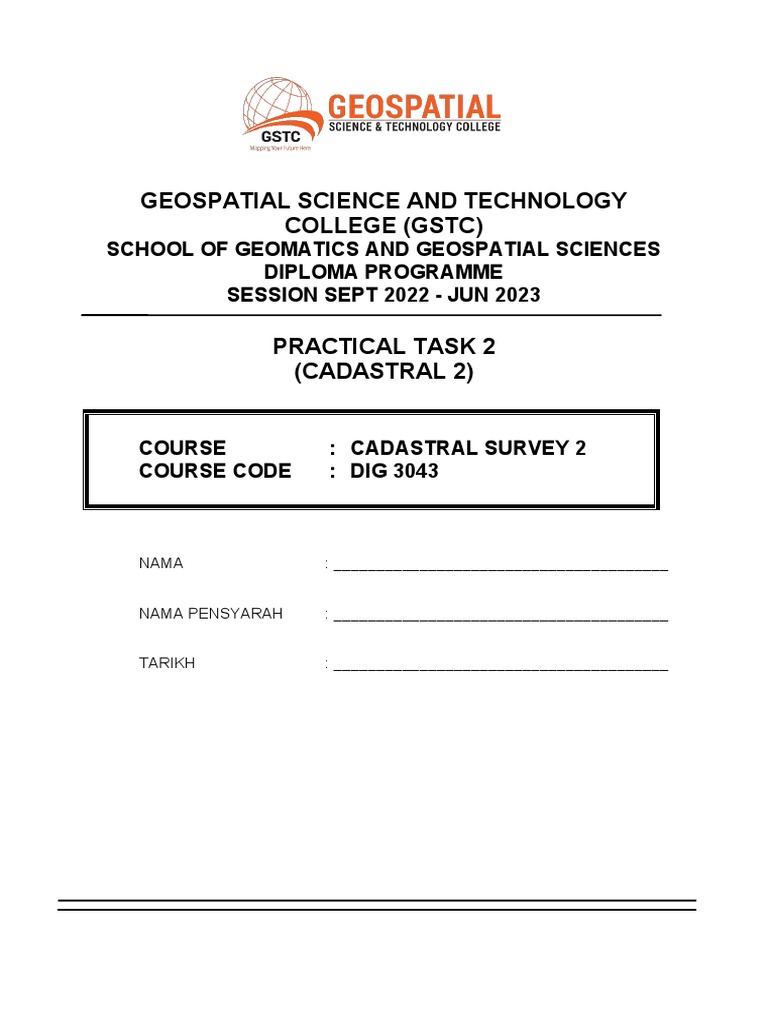

GEOSPATIAL SCIENCE AND TECHNOLOGY

COLLEGE (GSTC)
SCHOOL OF GEOMATICS AND GEOSPATIAL SCIENCES
DIPLOMA PROGRAMME
SESSION SEPT 2022 - JUN 2023

PRACTICAL TASK 2
(CADASTRAL 2)

COURSE : CADASTRAL SURVEY 2

COURSE CODE : DIG 3043

NAMA : _______________________________________

NAMA PENSYARAH : _______________________________________

TARIKH : _______________________________________
LATIHAN PENGUKUHAN SESI FEBRUARI 2023 – JUN 2023

OBJEKTIF

1. Memahami cara memulakan tinjauan pengukuran

2. Memahami konsep Datum untuk memulakan tinjauan.
3. Memahami cara untuk mencari batu sempadan menggunakan kaedah
pengukuran kadaster.
4. Memahami cara mencari garisan dasar.
5. Memahami cara mengira bearing dan pelarasan jarak.
6. Memahami konsep tanam pastian.

Senarai alatan

No
EQUIPMENT QUANTITY
.
1 Total station 1
2 Prism 2
3 Tripod 3
4 Pole 1
5 Mini prism 1
6 Hammer 1
7 Wood survey pegs 5-8
8 Nails 5-8
9 Measuring Tape 1
10 Warning/Reflective Tape 1
TAPAK KAWASAN

Pelajar akan dibahagikan kepada beberapa kumpulan dan setiap kumpulan

dibenarkan memilih mana-mana lot tanah berhampiran kolej atau sekitar Taman
Melawati dengan mengikut syarat:-
• Sekurang-kurangnya mempunyai DUA (2) tanda sempadan yang boleh dilihat
di atas tanah.

PROSEDUR DAN ARAHAN

1. Dapatkan Pelan Akui lot anda dan bersebelahan lot pilihan anda daripada
pensyarah.
2. Cari datum yang baik mengikut garis panduan PKPUP:

Rajah 1 Syarat datum mengikut kerja kadaster

3. Teruskan mencari tanda sempadan lain sekurang-kurangnya mengumpul /

mengambil 7 batu sempadan.
4. Jangan lupa untuk menutup terabas anda.
5. Kira tikaian lurus, pembetulan C dan pembetulan M.
6. Kira semua tanda sempadan yang anda ambil, cari datum yang baik dengan
membandingkan dengan Pelan Bertauliah (PO dan BARU).
7. Jika anda tidak dapat mencari datum yang baik, ulangi langkah (no.3) cari
tanda sempadan orang lain sehingga anda boleh membuktikan datum melalui
pengiraan dan bacaan.
8. Mengesahkan lot anda dengan bacaaan dan pengiraan.

Rajah 2 Ilustrasi berkenaan pengiraan garisan dasar di Pelan Akui

9. Cari garisan dasar yang sesuai
a. Sebelum proses refiksasi dapat dijalankan, terutamanya terlebih
dahulu garisan dasar untuk tanampastian perlu dikenalpasti. Ciri-ciri
garis dasar yang baik adalah seperti berikut yang dinyatakan dalam
peraturan 24 (1) (a) dan (b) PUK 2002 yang sama dengan had yang
diperlukan untuk Datum.
 b. Garis pangkal yang dipilih hendaklah sejauh mungkin bersebelahan
atau hampir dengan tanda yang hilang serta garisan tersebut
hendaklah lebih panjang daripada mana-mana garisan sempadan
yang terlibat dengan pengikatan semula. Cari garis dasar daripada
kerja tinjauan anda sebelum ini.
c. Garis dasar yang sesuai dipilih antara stesen 2 dan stesen 7 yang
telah terbukti berada pada kedudukan asalnya dengan tanda ketiga.
(lihat rajah 3).

Rajah 3 Ilustrasi pengiraan garisan dasar di terabas

10. Tanampastian semula digunakan untuk tanda sempadan yang hilang dan
tanda sempadan tidak berada pada kedudukan asal dibuktikan dengan
pengiraan dan pemerhatian.
11. Ukur jarak dan bandingkan dengan jarak Pelan Akui.
12. Kira tanda sempadan lain yang berdekatan dengan Lot anda dengan
menggunakan formula missing line. (bearing dan jarak: cth. BKL 3)
13. Cuba ambil bacaan menggunakan EDM tanda sempadan lain berdasarkan
pengiraan anda dengan.
 I. Putar mengikut arah jam EDM anda sehingga panel menunjukkan
galas yang anda kira.
II. Arahkan pembantu anda mengikut arah menggunakan tiang dan
prisma mini.
III. Beri arahan kepada pembantu anda sama ada ke atas atau ke
dalam sehingga mendapat jarak yang anda kira.
IV. Selepas mendapat jarak dan bearing seperti yang dikira, cari tanda
sempadan sekitar 1 meter penimbal.
14. Terdapat tiga situasi semasa mengambil bacaan batu sempadan:
 Tanda sempadan didapati betul-betul/tepat sama seperti yang dikira.
(perhatikan dan rekod bearing &jarak)
 Tanda sempadan bearing dan jarak didapati tidak sama seperti yang
dikira. (memerhati dan merekodkan bearing dan jarak pada kedudukan
semasa tanda sempadan).
 Tanda sempadan tidak ditemui walaupun selepas penimbal 1 meter
digali. (pasak dan tanam/pasak pasak kayu seperti yang dikira).
15. Kira bearing dan jarak dari stesen 2 ke stesen 7 menggunakan nilai asalan
garisan tersebut. Nilai asal garisan hendaklah daripada ukuran terkini yang
tersedia (lihat Rajah 1).
16. Kemudian hitung bearing dan jarak dari stesen 2 ke stesen 7 menggunakan
nilai lintasan. (lihat Rajah 2).
a. Perbezaan bearing dan jarak pengiraan antara nilai asal (Previous
Observation / P.O value) dan nilai BARU (from traverse) untuk garis
dasar hendaklah tidak melebihi had yang ditetapkan oleh Pekeliling
KPUP berkaitan.
b. Daripada pengiraan, perbezaan bearing dan jarak antara nilai asal dan
nilai baharu ialah 20” dan 0.037 meter. Perbezaan bagi setiap 20 meter
(1 rantai) ialah 0.0003m.
 Dari-ke Bearing Jarak Buku kerja luar / Rujukan
2-A 165 58 00 26.950 PO
A-B 134 33 30 49.023 PO
B-C 193 43 00 50.342 PO
C-7 177 34 00 34.053 PO
7-2 347 49 00 146.776 Yang telah dikira

2-4 169 09 20 28.402 NEW

4-5 135 08 00 46.670 NEW
5-6 190 30 00 49.394 NEW
6-7 177 08 00 34.014 NEW
7-2 347 49 20 146.813 Yang telah dikira

17. Lot Terlaras

Contoh:

1. P.O diselaraskan. (Hanya bacaan Terdahulu / Pelan Akui yang terlibat).

I. Bearing terlaras
= Bearing garis dasar BARU – Bearing garis dasar LAMA
= 167 49 20 – 167 49 00 = +20”
Adjusted
Line PO Bearing Adjusted Bearing
2-A 165 58 00 +20” 165 58 20
A-B 134 33 30 +20” 134 33 50
B-C 193 43 00 +20” 193 43 20
C-7 177 34 00 +20” 177 34 20
II. Jarak terlaras
Jarak PO X Jarak garis dasar BARU
Jarak garis dasar LAMA

Line PO Calculation Adjusted Distance

Distance
26.950 26.950 x 146.813 26.957
2-A 146.776
49.023 49.023 x 146.813 49.035
A-B 146.776
50.342 50.342 x 146.813 50.355
B-C 146.776
34.053 34.053 x 146.813 34.062
C-7 146.776

III. Pengiraan offset

Dari bearing dan jarak yang telah diselaraskan, pengiraan offset bagi
batu sempadan yang hilang boleh dikira. (Rujuk Jadual 3)

From- Bearing Distance Notes

to
A-2 345 58 20 26.957 Adjusted
2-4 169 09 20 28.402 NEW
4-A 34 20 20 2.110 Calculate

B-A 314 33 50 49.035 Adjusted

A-4 214 20 20 2.110 Offset
4-5 135 08 00 46.670 NEW
5-B 82 41 10 3.228 Calculate

C-B 13 43 20 50.355 Adjusted

B-5 262 41 10 3.228 Offset
 5-6 190 30 00 49.394 NEW
6-C 76 54 30 0.265 Calculate

C-6 256 54 30 0.265 Offset

6-7 177 08 00 34.014 NEW
7-C 357 34 20 34.062 Check

Rajah 4 Ilustrasi pengiraan bearing dan jarak terlaras menggunakan offset

FORMAT SLIDE PERBENTANGAN

1. Data terabas
2. Pengiraan datum
3. Tikaian lurus, pembetulan C, Pembetulan M
4. Gambarajah terabas dan lot kawasan taman
5. Pengiraan garisan dasar (beserta gambarajah)
6. Pengiraan lot terlaras
7. Pengiraan Offset
